标准贴片IC元件的焊接方法(热风枪)

标准贴片IC元件的焊接方法(热风枪)

很多用户对一些贴片IC元件焊接技术还不熟悉，焊接出来的效果很差,
元件脚焊弯了，铜皮也起来了。
为了不在出现这种问题今天教您如何对贴片IC进行焊接，希望能为您提供更好的理解贴片IC焊接技术

一、贴片IC焊接的工具
1，恒温烙铁
2，助焊笔
3，锡线
4，洗板水
5，摄子
6，热风枪

二、贴片焊接的国际标准步骤
1，将PCB板放于工作台面合适的位置
2，用摄子先取相应位置的贴片元件放于PCB板上

3，用助焊笔在贴片的焊盘上加上量的助焊剂
4，用烙铁(360度左右)在其中的一个焊盘上加锡

5，用摄子夹取IC元件放于相关的位号内
6，用烙铁将贴片IC一侧加锡固定
7，用焊铁将贴片IC元件的其它元件脚加锡固定

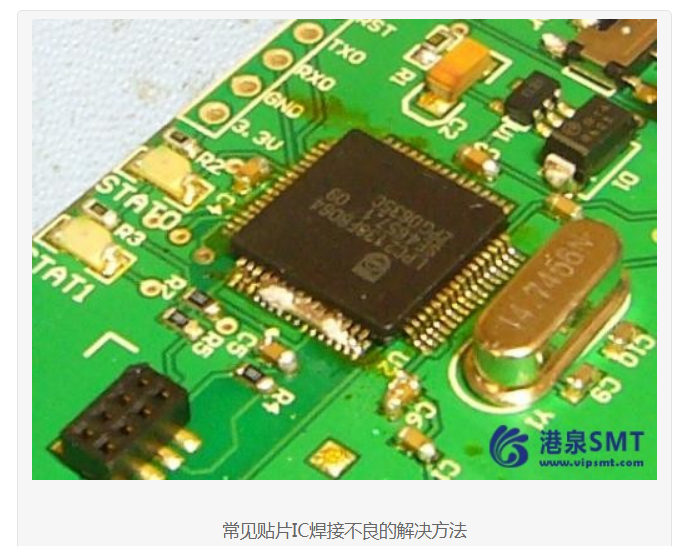

三、常见贴片IC焊接不良的解决方法(热风枪)

当我们发现贴片IC有不良时首先要确定我们用烙铁是否能够修复，如果需要热风枪才能使用的则首先用热风枪吹正。
1，将热风枪的头更换成与IC对应大小的出风头
2，将热风枪的温度调整到360度（无铅）
3，热风枪的风力一般调在1左右（具体看风枪吹力的大小调整）
4，当温度升到合适的温度时，用风枪对准IC四周的元件脚进行来回吹动

5，用摄子轻轻触动IC，当芯片动时可移动IC元件使其对正，如果不动时需加吹一点时间
6，用烙铁将IC连锡的地方拖开即可。
7，拖不开的可以加少量助焊剂就可以了。
