解锁 LCD 中的眼图

LCD中的眼图：洞察数字信号完整性的窗口

   在数字信号传输领域，确保信号完整性至关重要，尤其是在液晶显示器 (LCD) 等高速接口中。眼图作为一种强大的工具，为工程师提供了评估信号质量和诊断潜在问题的可视化方法。

什么是眼图 （Eye Diagram）？

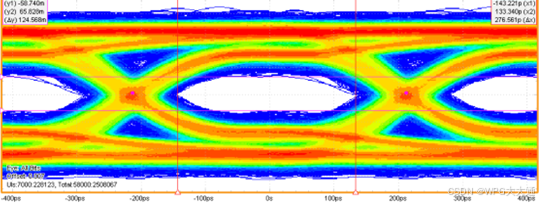

  眼图是将数字信号的所有可能位序列叠加在彼此之上。是示波器用余晖方式累积叠加显示采集到的串行信号的比特位的结果，叠加后的图像形状看起看和眼睛很像，故名眼图。这个“眼睛”的张开程度直观地反映了信号的质量：

   睁大的眼睛：表示信号质量良好，噪声低，抖动小。

眯起的眼睛： 表明存在信号完整性问题，例如噪声、抖动或阻抗失配。

  眼图在 LCD 中的应用

    LCD 依靠高速接口（例如 LVDS、eDP 或 MIPI）来传输图像数据。眼图分析在这些接口的开发、调试和验证中发挥着至关重要的作用：

 1. 接口设计和验证：在设计阶段，工程师使用眼图来验证信号完整性并优化接口参数，例如走线长度、终端和预加重设置。

 2. 调试信号完整性问题：当 LCD 出现显示故障（例如伪影、闪烁或颜色失真）时，眼图可以帮助识别根本原因，例如噪声、反射或串扰。

 3. 合规性测试：许多行业标准（例如 eDP 和 MIPI）规定了眼图参数。工程师使用眼图来确保 LCD 接口符合这些标准。

解读眼图，分析眼图需要了解关键参数：

 眼高(Eye Height)：表示信号幅度，受噪声和衰减影响。

 眼宽(Eye Width)：表示信号时序裕量，受抖动影响。

 抖动(Jitter)：表示信号边沿的时间变化。

 误码率 (BER)：表示错误发生的概率，通常显示为眼图上的轮廓线。

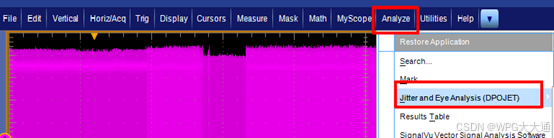

生成眼图：生成眼图主要是一台带宽足够，有eye analysis功能的示波器就采集信号后解析得到。

通过分析眼图，我们可以更加直观的对信号进行优化调整：

 1. 优化 LVDS 接口：

 LVDS（低压差分信号）是 LCD 面板常用的接口。通过眼图分析，工程师可以：

 * 确定最佳差分电压摆幅，以确保可靠的信号传输，同时最大限度地降低功耗。

 * 调整预加重和均衡设置，以补偿传输线损耗并减少符号间干扰 (ISI)。

 * 验证 LVDS 接收器的时序裕量，以确保在存在抖动的情况下也能正确采样数据。

 2. 调试 eDP 显示问题：

 eDP（嵌入式 DisplayPort）是一种用于笔记本电脑和平板电脑的高分辨率显示接口。当遇到显示问题时，眼图分析可以帮助：

 * 识别由阻抗失配或信号反射引起的信号完整性下降。

 * 隔离噪声源，例如电源噪声或串扰。

 * 验证 eDP 链路的误码率 (BER) 是否符合行业标准。

 3. 确保 MIPI DSI 合规性：

 MIPI DSI（显示串行接口）是移动设备中常用的显示接口。眼图分析对于确保 MIPI DSI 合规性至关重要：

 * 验证眼高、眼宽和抖动是否符合 MIPI 规范。

 * 识别可能导致合规性测试失败的信号完整性问题。

 * 提供文档证据以证明符合 MIPI 标准。

 眼图为 LCD 中的数字信号完整性提供了宝贵的见解。通过了解如何生成和解释眼图，工程师可以优化接口设计、调试信号完整性问题并确保符合行业标准。随着显示技术不断发展，眼图分析将继续在确保 LCD 和其他电子设备中可靠的高速数据传输方面发挥关键作用。

Q&A

Q1:眼图不佳会有什么影响？

A: 眼图不佳会对 LCD 的显示效果、数据传输、系统稳定性和产品可靠性产生严重影响。

Q2:只有高速数字信号才有眼图吗？

A:不是， 是所有串行信号都有，串行信号种类很多，如 PCI Express、SPI、USB、LVDS、eDP 等。

Q3:眼图中眼睛越大发生误码的概率就越小，那眼睛是不是就越大越好？

A:不是，眼睛变大的话功耗也会随之增大，能量变大后EMI也增大；所有眼睛也不是越大越好。

Q4:眼图和实时波形，哪个更能表现信号质量,整体特征？

A:实时波形能反映波形的细节，如观察上升/下降边沿、过冲等，但只能代表某些比特；而眼图则能体现信号的整体特征。

Q5:如何有效的优化眼图？

A:前期在电路设计时做好走线，阻抗匹配，EMI等的优化，然后重要的是选择优秀的驱动IC;  NOVATEK 的Driver IC(NT66827、NT66836等)可以通过调整swing，slew rate，SCCG等有效的优化眼图，保证信号质量。
