必看！基于 STM32H5 系列的 IO-Link 主站低成本方案

一、应用场景描述

IO-Link作为工业4.0的最后一米技术，现已成为现场传感器与执行器的标准通信接口，作为系统重要组成部分，IO-Link主站承担着承上启下的关键作用。IO-Link主站将来自于现场设备的信号统一打包成，并将过程数据与配置参数映射至上层总线通信中，同时将来自PLC及上位软件的控制参数，精准下发至对应端口的IO-Link设备。

二、市场优势

三线打天下：IO-Link 使用标准非屏蔽电缆替代复杂的总线，进一步节省线材成本，简化了布线过程，降低了布线成本。

拓扑自由：支持星型、级联等多种拓扑结构混搭，单主站最多可接入 256 路信号，为工业现场的设备连接提供了灵活的解决方案。

协议透明：主站无缝对接 PROFINET、EtherCAT 等上层网络，实现了不同协议之间的互联互通，提高了系统的兼容性和扩展性。

供电弹性：A 类/B 类端口适配不同功耗设备，满足了不同设备的供电需求，提高了系统的灵活性和适应性。

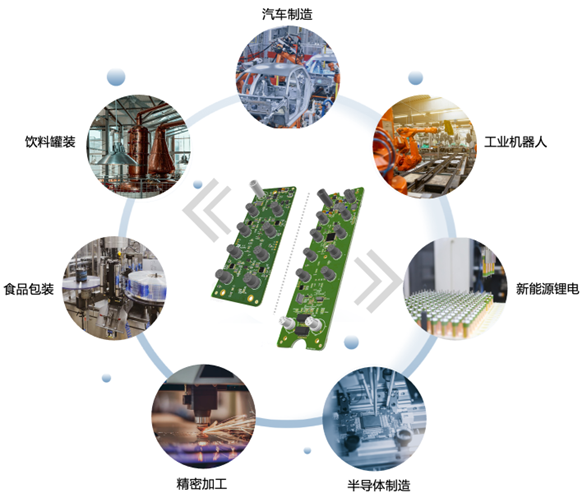

►场景应用图

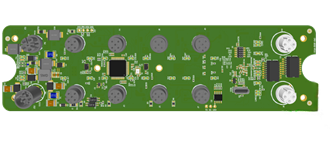

►展示板照片

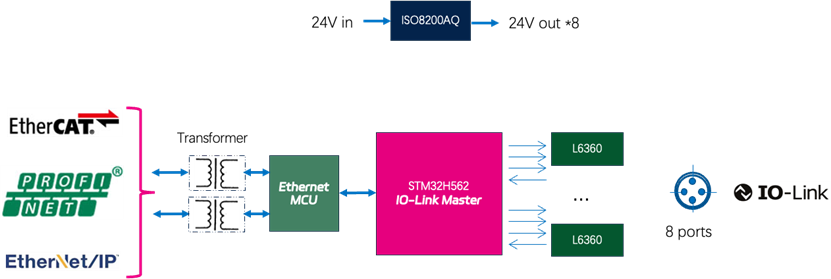

►方案方块图

►核心技术优势

1. 自研IO-Link 主站协议栈

2. 支持端口多模式，端口的CQ 支持DI、DO、IO-Link模式，同时支持pin2端口的输入/输出，丰富了应用场景

3. 集成USB模块，通过USB以及上位机软件，快速方便的进行软件升级以及模块测试

4. 标准的SMI接口，可以与各种总线接口进行对接

5. 支持读写ISDU，便于对IO-Link设备进行系统配置

6. 支持IO-Link Data Storage功能

►方案规格

1、核心器件

采用STM32H562+8*L6360+ISO8200AQ

2、通信接口

协议版本： IO-Link V1.1.4

接口：Profinet、EtherCAT、Ethernet/IP

数字输入端：16*PNP，可配置

数字输出端：8*PNP

端口类型：Class A

3、电气参数

工作电压：18-30VDC

端口最大输出电流：1.6A

总传感器总电流US：16A

传输率: 10/100 Mbit/s
