力科PCIE协议分析仪summit T3-8使用指南

力科的PCIE协议分析仪summit T3-8，它最高支持PCIE3.0，8GT/S速率，支持X8，向下兼容。

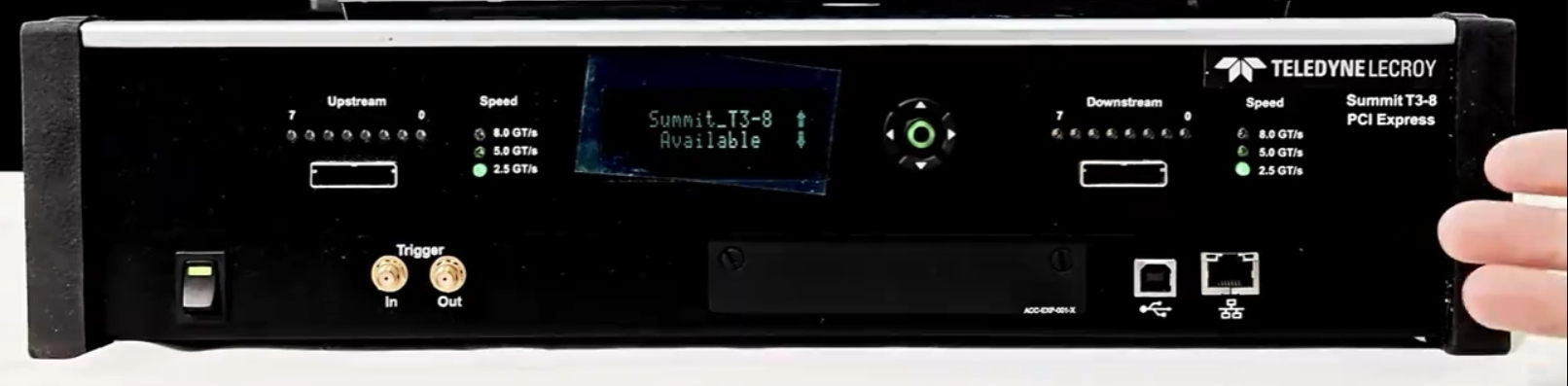

我们来看一下这款仪器的面板。

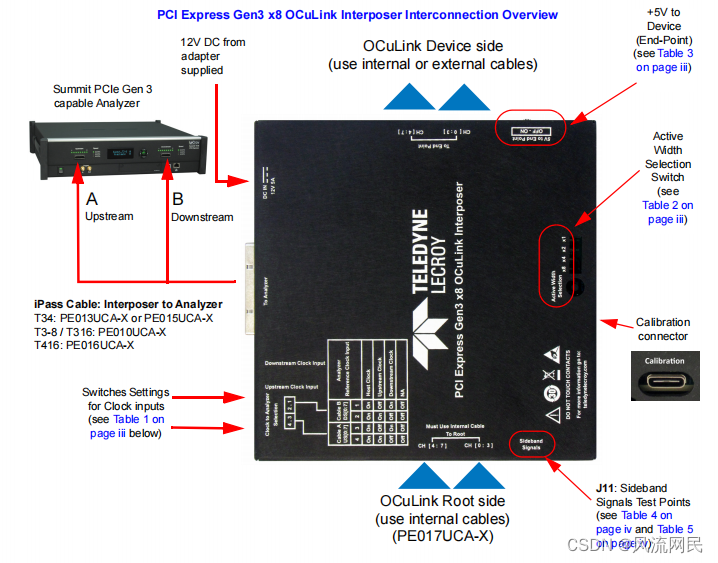

这个是我们的中介器，它与主板，设备卡的连接关系如下

OCuLink Root Side指的是运行的主机平台，OCuLink Device Side指的是要分析采集的PCIE设备端。

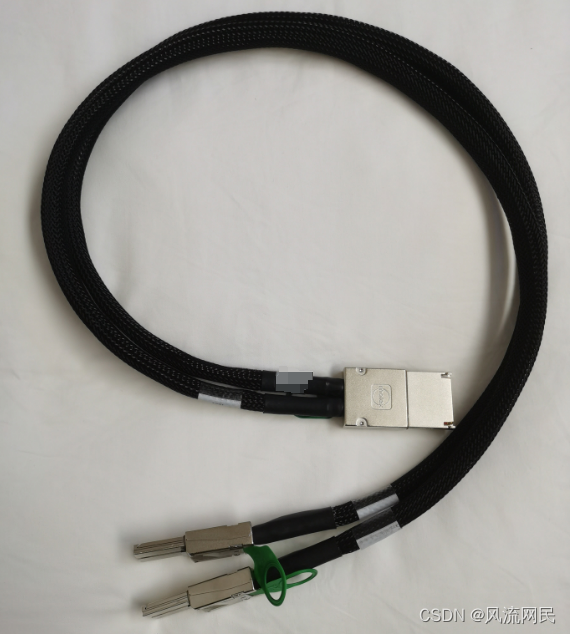

这个是我们的数据连接线，将仪器和中介器进行连接，一端接中介器，一端接分析仪的上游和下游。

我们连接好以后，打开电源。在电脑上打开安装好的力科PCIE协议分析仪软件，对于力科的PCIE协议分析仪来说，他们的软件是通用的。

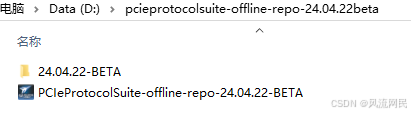

安装包如下：

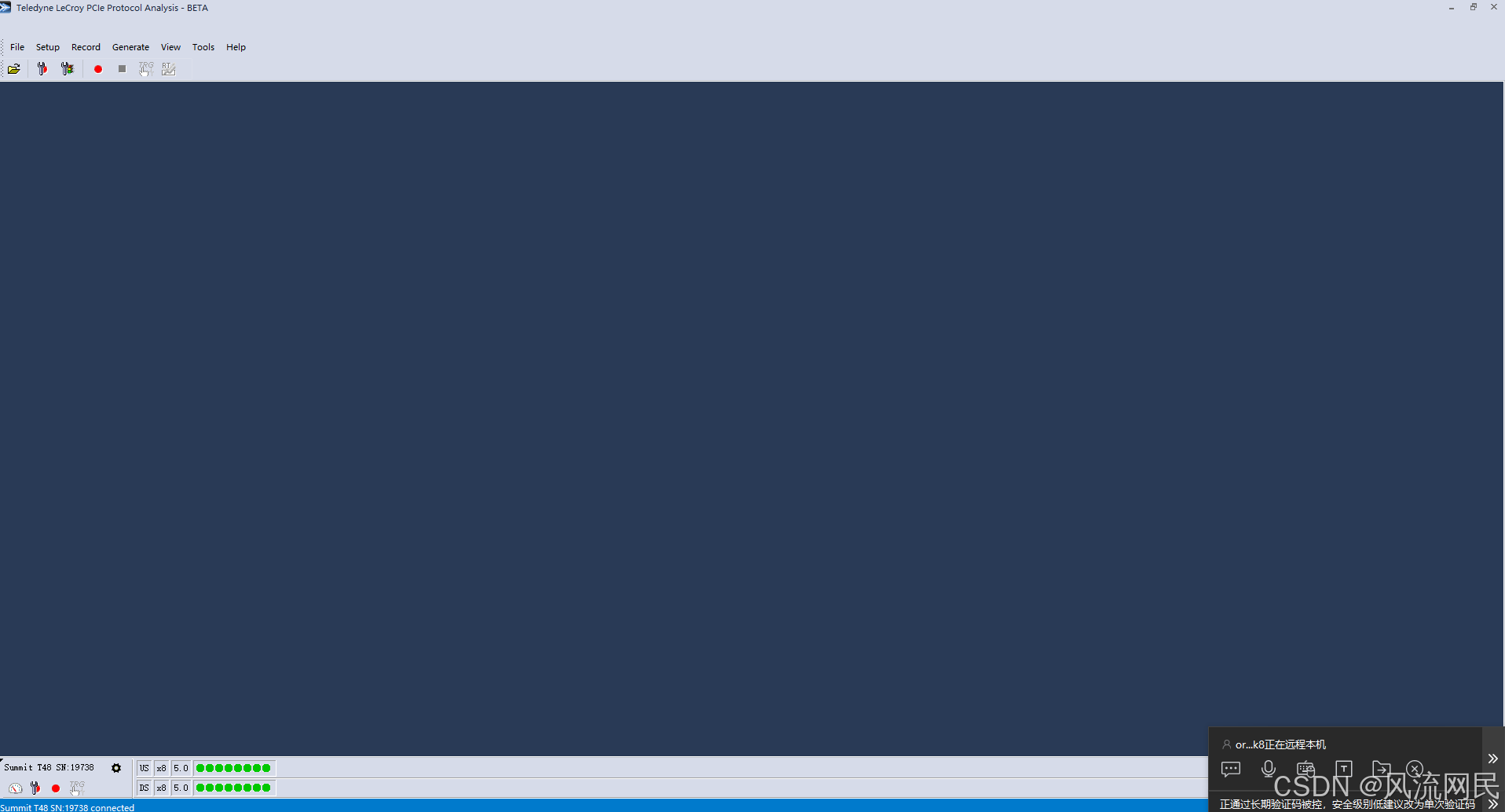

安装完成后软件界面如下，一般启动软件后需要更新

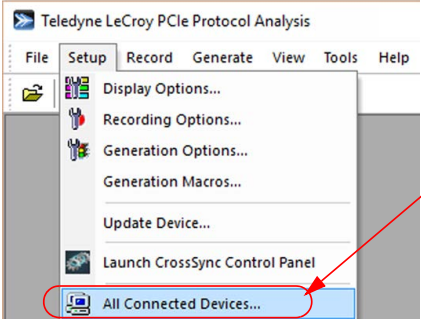

我们最开始打开的时候，需要点击左上角的setup，在里面连接我们的设备。

连接好以后，就可以进行相关的设置了

我们点击setup中的Recording Options

我们可以设置录制类型，缓存区大小，链路宽度等。

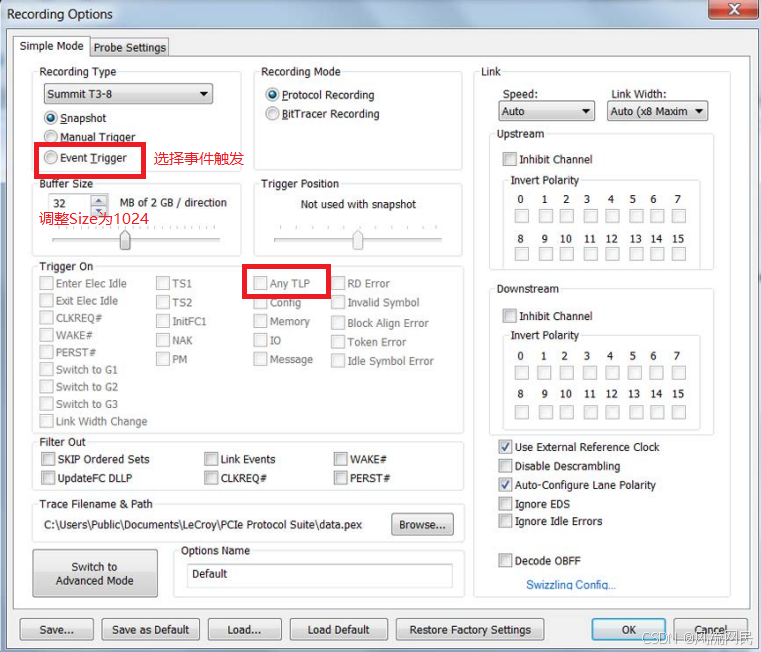

如上图红框所示，我们选择的录制类型为"Event Trigger"，将缓冲区大小调大到1GB，触发事件为所有的TLP都触发。

完成后点击OK按钮。

再点击程序主界面的录制工具的小红点，就可以运行程序，完成后也可以导出相应的文件和报告。

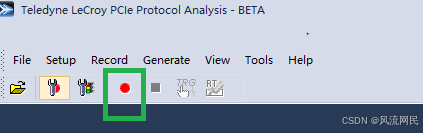

“Start Record”的“小红点”按钮如下图绿框所示：

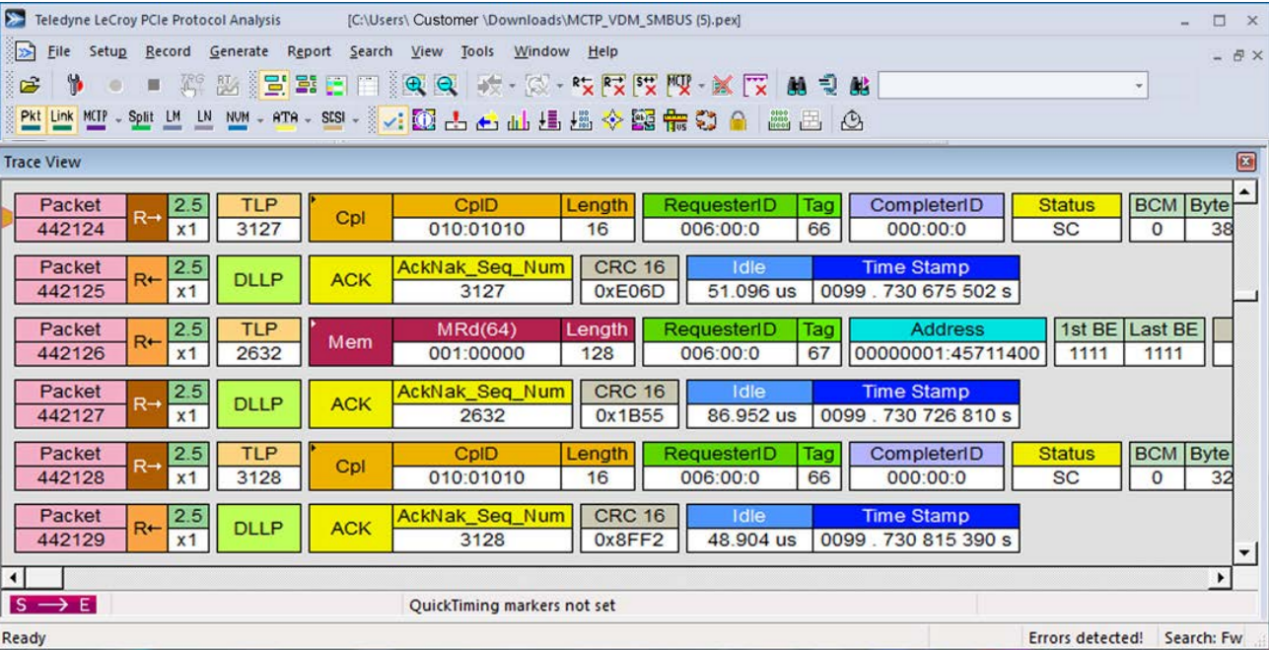

录制界面是这样的，

如图上所示， “R->” 是指RC端向PCIE设备发送数据，“R<-”是指PCIE设备向RC发送数据。

点击软件上的“Advanced Hiding Options” 按钮，即下图中红框部分，能对显示的链路数据包进行过滤显示。
