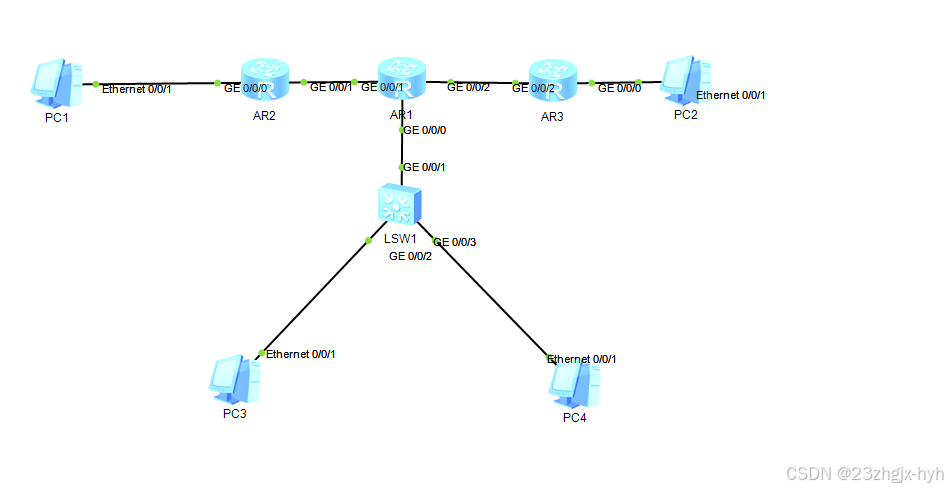

vrf配置

实验命令：

路由1

[Huawei]un in e
[Huawei]sysname s1

[s1]ip vpn-instance 1       //创建实例
[s1-vpn-instance-1]ipv4-family       //开启ipv4地址簇
[s1]ip vpn-instance 2
[s1-vpn-instance-2]ipv4-family
[s1]vlan batch 10 20
[s1]int g0/0/2
[s1-GigabitEthernet0/0/2]port link-type access
[s1-GigabitEthernet0/0/2]port default vlan 10
[s1-GigabitEthernet0/0/2]int g0/0/3
[s1-GigabitEthernet0/0/3]port link-type access
[s1-GigabitEthernet0/0/3]port default vlan 20
[s1-GigabitEthernet0/0/3]q
[s1]int g0/0/1
[s1-GigabitEthernet0/0/1]port link-type trunk
[s1-GigabitEthernet0/0/1]port trunk allow-pass vlan 10 20
[s1-GigabitEthernet0/0/1]q
[s1]ip route-static vpn-instance 1 192.168.101.0 24 192.168.1.254
[s1]ip route-static vpn-instance 2 192.168.102.0 24 192.168.2.254

交换机

[Huawei]un in e
[Huawei]sysname s1
[s1]sysname r1
[r1]ip vpn-instance 1
[r1-vpn-instance-1]ipv4-family
[r1]ip vpn-instance 2
[r1-vpn-instance-2]ipv4-family
[r1]int g0/0/0.1
[r1-GigabitEthernet0/0/0.1]ip binding vpn-instance 1       //将接口加入实例
[r1-GigabitEthernet0/0/0.1]ip add 192.168.1.254 24
[r1-GigabitEthernet0/0/0.1]dot1q termination vid 10    //配置dot1q终结VLAN10，加入VLAN10标签
[r1-GigabitEthernet0/0/0.1]arp broadcast enable       //开启ARP
[r1]int g0/0/0.2
[r1-GigabitEthernet0/0/0.2]ip binding vpn-instance 2
[r1-GigabitEthernet0/0/0.2]ip add 192.168.2.254 24
[r1-GigabitEthernet0/0/0.2]dot1q termination vid 20
[r1-GigabitEthernet0/0/0.2]arp broadcast enable
[r1]int g0/0/1
[r1-GigabitEthernet0/0/1]ip binding vpn-instance 1
[r1-GigabitEthernet0/0/1]ip add 192.168.101.1 24
[r1]ip route-static vpn-instance 1 192.168.100.0 24 192.168.101.254
[r1]int g0/0/2
[r1-GigabitEthernet0/0/2]ip binding vpn-instance 2
[r1-GigabitEthernet0/0/2]ip add 192.168.102.1 24
[r1-GigabitEthernet0/0/2]q
[r1]ip route-static vpn-instance 2 192.168.200.0 24 192.168.102.254

路由2

[Huawei]un in e
[Huawei]sysname r2
[r2]ip vpn-instance 1
[r2-vpn-instance-1]ipv4-family
[r2]int g0/0/1
[r2-GigabitEthernet0/0/1]ip binding vpn-instance 1
[r2-GigabitEthernet0/0/1]ip add 192.168.101.254 24
[r2-GigabitEthernet0/0/1]q
[r2]int g0/0/0
[r2-GigabitEthernet0/0/0]ip binding vpn-instance 1
[r2-GigabitEthernet0/0/0]ip add 192.168.100.2 24
[r2-GigabitEthernet0/0/0]q
[r2]ip route-static vpn-instance 1 192.168.1.0 24 192.168.101.1

路由3

[Huawei]un in e
[Huawei]sysname r3
[r3]ip vpn-instance 2
[r3-vpn-instance-2]ipv4-family
[r3]int g0/0/2
[r3-GigabitEthernet0/0/2]
[r3-GigabitEthernet0/0/2]ip binding vpn-instance 2
[r3-GigabitEthernet0/0/2]ip add 192.168.102.254 24
[r3-GigabitEthernet0/0/2]q
[r3]int g0/0/0
[r3-GigabitEthernet0/0/0]ip binding vpn-instance 2
[r3-GigabitEthernet0/0/0]ip add 192.168.200.2 24
[r3-GigabitEthernet0/0/0]q
[r3]ip route-static vpn-instance 2 192.168.2.0 24 192.168.102.1
[r3]q

VRF，全称为虚拟路由和转发（Virtual Routing and Forwarding），是一种网络技术，用于在单一物理网络上创建多个逻辑上隔离的虚拟网络。以下是对VRF的详细概述：

1. 定义与功能

VRF的主要功能是在一台路由器或交换机上模拟多个独立的虚拟路由器，每个虚拟路由器都有自己的路由表、转发表和接口。这样，不同的用户或服务可以共享同一台物理设备，但彼此之间保持隔离，就像使用不同的路由器一样。

2. 工作原理

VRF的工作原理基于将物理网络设备划分为多个虚拟设备，每个虚拟设备都有其独立的控制平面和数据平面。具体来说，VRF通过以下方式实现：

• 接口分配：网络接口被分配给特定的VRF，这意味着这些接口只能处理属于该VRF的流量。
• 路由隔离：每个VRF维护自己的路由表，不同VRF之间的路由信息是隔离的，不会相互干扰。
• 转发实例：每个VRF对应一个转发实例，负责数据的转发决策。转发实例根据VRF的路由表来决定数据包的转发路径。

3. 应用场景

VRF广泛应用于需要网络隔离的场景，包括但不限于：

• 多租户环境：在云计算和数据中心环境中，不同的客户或部门可以通过VRF实现网络资源的隔离。
• 企业分支机构互联：企业可以使用VRF技术将不同地理位置的办公室连接起来，同时保持各办公室网络的独立性。
• 服务提供商网络：互联网服务提供商（ISP）可以利用VRF为客户提供定制化的网络服务，同时保证客户之间的网络隔离。

4. 优势与挑战

优势：

• 灵活性高：VRF允许在单一的物理基础设施上创建多个逻辑网络，提高了网络资源的利用率。
• 安全性强：由于不同VRF之间的流量是隔离的，因此可以提供更高的安全性。
• 简化管理：通过VRF，网络管理员可以更简单地管理和配置大型网络，尤其是在多租户环境中。

挑战：

• 复杂性增加：配置和管理VRF可能比传统的单一网络环境更为复杂。
• 性能开销：虽然VRF可以提高资源利用率，但也可能引入额外的性能开销，特别是在大量VRF实例存在的情况下。
• 兼容性问题：不是所有的网络设备都支持VRF技术，这可能会限制其应用范围。

5. 结论

VRF作为一种先进的网络虚拟化技术，能够在同一台物理设备上创建多个逻辑上隔离的网络环境，极大地提高了网络资源的灵活性和安全性。尽管面临一些挑战，但随着技术的不断进步和应用的深入，VRF有望在未来的网络架构中发挥更加重要的作用。
