matlab(实例):滤波器(低通、带通、高通,使用butter函数、filter函数)

一、题目:已知一个时域信号,包含三个频率(50Hz、150Hz、300Hz),分别设计并使用低通滤波器、带通滤波器、高通滤波器,对其进行滤波,画出滤波信号的时域图和频谱图。

x = sin(2\pi*50t )+sin(2\pi*150t )+sin(2\pi*300t )

二、解题过程:

①函数介绍:

本次编码使用函数butter函数和filter函数

1、butter()

用于计算滤波器系数

语法:

      [b,a] = butter(n,Wn)
      [b,a] = butter(n,Wn,ftype)

      [z,p,k] = butter(___)
      [A,B,C,D] = butter(___)

      [___] = butter(___,'s')

输入参数
      n - 滤波器阶数
        整数标量
      Wn - 截止频率,注意:Wn = fc_low/(fs/2)
        标量 | 二元素向量
      ftype - 滤波器类型
        'low' | 'bandpass' | 'high' | 'stop'

输出参数
      b,a - 传递函数系数
        行向量
      z,p,k - 零点、极点和增益
        列向量、标量
      A,B,C,D - 状态空间矩阵
        矩阵

2、filter()

使用滤波器对信号进行滤波

语法
      y = filter(b,a,x)
      y = filter(b,a,x,zi)
      y = filter(b,a,x,zi,dim)
      [y,zf] = filter(___)

输入参数
      b - 有理传递函数的分子系数
        向量
      a - 有理传递函数的分母系数
        向量
      x - 输入数据
        向量 | 矩阵 | 多维数组
      zi - 滤波器延迟的初始条件
        [] (默认值) | 向量 | 矩阵 | 多维数组
      dim - 沿其运算的维度
        正整数标量

输出参数
      y - 滤波后的数据
        向量 | 矩阵 | 多维数组
      zf - 滤波器延迟的最终条件
        向量 | 矩阵 | 多维数组

②代码

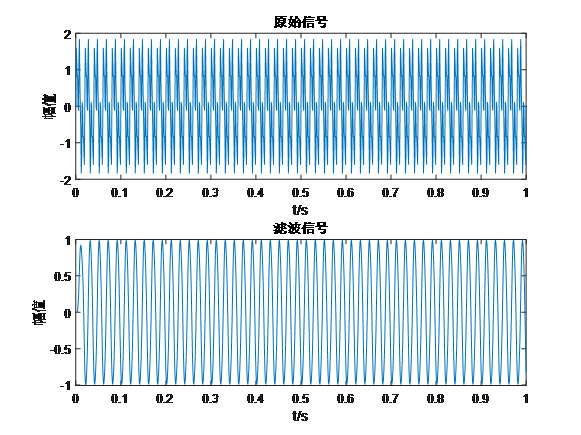

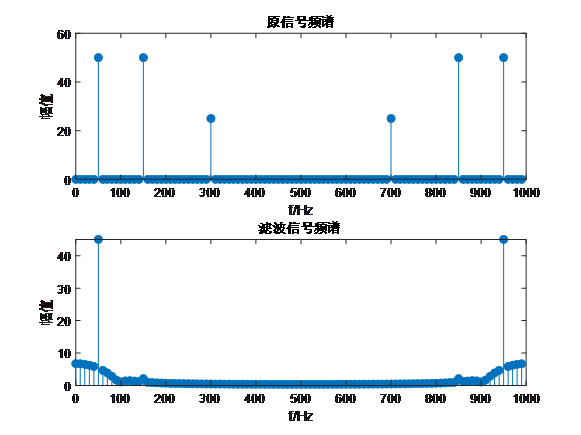

1、低通滤波器

clc
clear
close all

% 创建一个测试信号
fs = 1000; % 采样频率
t = 0:1/fs:1; % 时间向量
x = sin(2*pi*50*t) + sin(2*pi*150*t) + 0.5*sin(2*pi*300*t); % 包含50Hz、150Hz和300Hz成分的信号

fc_low = 100; % 低截止频率
fc_high = 200; % 高截止频率

N = 7; % 滤波器阶数

[b, a] = butter(N, fc_low/(fs/2), 'low'); % 计算低通滤波器系数
% [b, a] = butter(N, [fc_low/(fs/2), fc_high/(fs/2)], 'bandpass'); % 计算中通滤波器系数
% [b, a] = butter(N, fc_high/(fs/2), 'high'); % 计算中高通滤波器系数


% 使用中通滤波器对信号进行滤波
y = filter(b, a, x);

% 绘制原始信号和滤波后的信号
figure;
subplot(2,1,1);
plot(t, x);
title('原始信号');
xlabel('t/s');
ylabel('幅值');

subplot(2,1,2);
plot(t, y);
title('滤波信号');
xlabel('t/s');
ylabel('幅值');

% 傅里叶变换,画频谱图
Ns = 100; % 傅里叶变换采样点数
delta_f = fs/Ns; % 频率分辨率
x_f = (0:Ns-1)*delta_f; % 频域信号横轴
S_f = fft(x(1:Ns));
figure(2)
subplot(2,1,1)
stem(x_f, abs(S_f), 'filled');
title('原信号频谱')
xlabel('f/Hz')
ylabel('幅值')

y_f = (0:Ns-1)*delta_f; % 频域信号横轴
Y_f = fft(y(1:Ns));
subplot(2,1,2)
stem(y_f, abs(Y_f), 'filled');
title('滤波信号频谱')
xlabel('f/Hz')
ylabel('幅值')

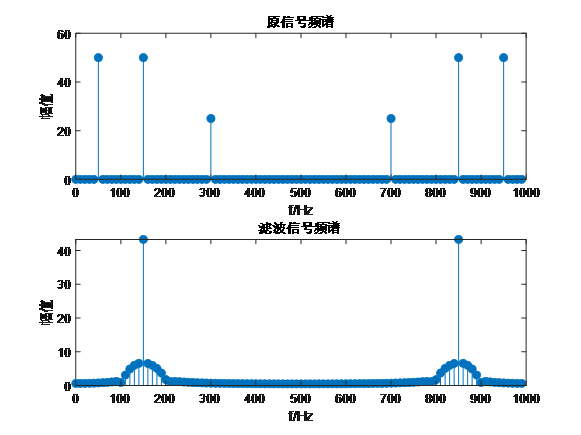

2、带通滤波器

clc
clear
close all

% 创建一个测试信号
fs = 1000; % 采样频率
t = 0:1/fs:1; % 时间向量
x = sin(2*pi*50*t) + sin(2*pi*150*t) + 0.5*sin(2*pi*300*t); % 包含50Hz、150Hz和300Hz成分的信号

fc_low = 100; % 低截止频率
fc_high = 200; % 高截止频率

N = 7; % 滤波器阶数

% [b, a] = butter(N, fc_low/(fs/2), 'low'); % 计算低通滤波器系数
[b, a] = butter(N, [fc_low/(fs/2), fc_high/(fs/2)], 'bandpass'); % 计算中通滤波器系数
% [b, a] = butter(N, fc_high/(fs/2), 'high'); % 计算中高通滤波器系数


% 使用中通滤波器对信号进行滤波
y = filter(b, a, x);

% 绘制原始信号和滤波后的信号
figure;
subplot(2,1,1);
plot(t, x);
title('原始信号');
xlabel('t/s');
ylabel('幅值');

subplot(2,1,2);
plot(t, y);
title('滤波信号');
xlabel('t/s');
ylabel('幅值');

% 傅里叶变换,画频谱图
Ns = 100; % 傅里叶变换采样点数
delta_f = fs/Ns; % 频率分辨率
x_f = (0:Ns-1)*delta_f; % 频域信号横轴
S_f = fft(x(1:Ns));
figure(2)
subplot(2,1,1)
stem(x_f, abs(S_f), 'filled');
title('原信号频谱')
xlabel('f/Hz')
ylabel('幅值')

y_f = (0:Ns-1)*delta_f; % 频域信号横轴
Y_f = fft(y(1:Ns));
subplot(2,1,2)
stem(y_f, abs(Y_f), 'filled');
title('滤波信号频谱')
xlabel('f/Hz')
ylabel('幅值')

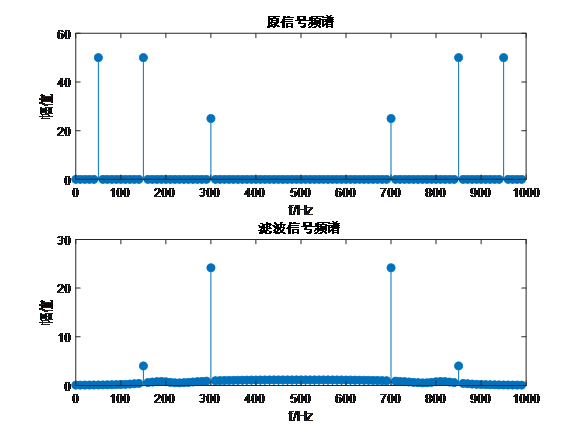

3、高通滤波器

clc
clear
close all

% 创建一个测试信号
fs = 1000; % 采样频率
t = 0:1/fs:1; % 时间向量
x = sin(2*pi*50*t) + sin(2*pi*150*t) + 0.5*sin(2*pi*300*t); % 包含50Hz、150Hz和300Hz成分的信号

fc_low = 100; % 低截止频率
fc_high = 200; % 高截止频率

N = 7; % 滤波器阶数

% [b, a] = butter(N, fc_low/(fs/2), 'low'); % 计算低通滤波器系数
% [b, a] = butter(N, [fc_low/(fs/2), fc_high/(fs/2)], 'bandpass'); % 计算中通滤波器系数
[b, a] = butter(N, fc_high/(fs/2), 'high'); % 计算中高通滤波器系数


% 使用中通滤波器对信号进行滤波
y = filter(b, a, x);

% 绘制原始信号和滤波后的信号
figure;
subplot(2,1,1);
plot(t, x);
title('原始信号');
xlabel('t/s');
ylabel('幅值');

subplot(2,1,2);
plot(t, y);
title('滤波信号');
xlabel('t/s');
ylabel('幅值');

% 傅里叶变换,画频谱图
Ns = 100; % 傅里叶变换采样点数
delta_f = fs/Ns; % 频率分辨率
x_f = (0:Ns-1)*delta_f; % 频域信号横轴
S_f = fft(x(1:Ns));
figure(2)
subplot(2,1,1)
stem(x_f, abs(S_f), 'filled');
title('原信号频谱')
xlabel('f/Hz')
ylabel('幅值')

y_f = (0:Ns-1)*delta_f; % 频域信号横轴
Y_f = fft(y(1:Ns));
subplot(2,1,2)
stem(y_f, abs(Y_f), 'filled');
title('滤波信号频谱')
xlabel('f/Hz')
ylabel('幅值')

三、结语

对于傅里叶变换,本文不再赘述,可看本人之前的文章;

要注意截止频率Wn的取值,需要除以二倍的采样频率;

有问题可以留言,本人尽量解答
