1. 电流互感器简介
在发电、变电、输电、配电和用电的线路中电流大小悬殊，从几安到几万安都有。为便于测量、保护和控制需要转换为比较统一的电流，另外线路上的电压一般都比较高如直接测量是非常危险的。电流互感器就起到电流变换和电气隔离作用。

2. 电流互感器模块
电流互感器模块可以将交流电信号转换为电压信号，此时就能用stm32的ADC采集模块输出的AD信号。

（1）模块介绍

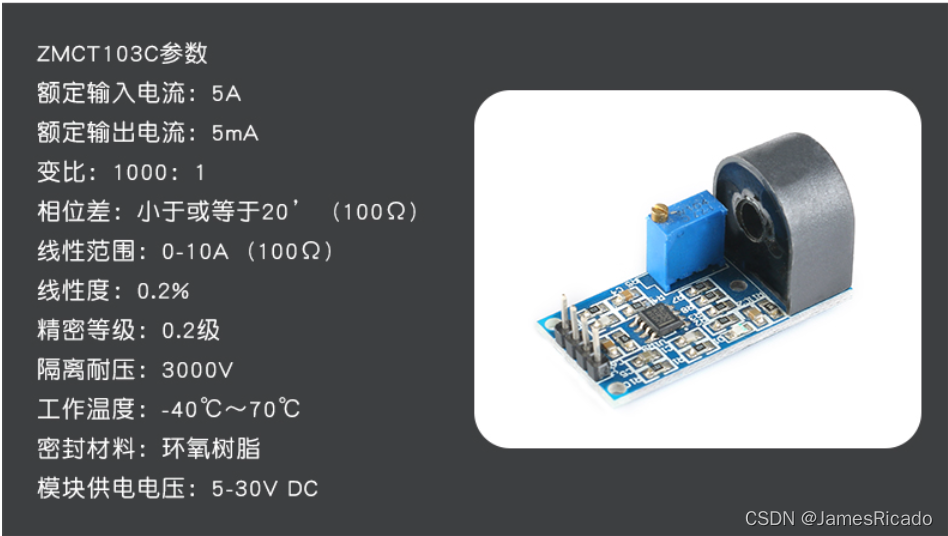

模块搭载ZMCT103c系列小型高精度电流互感器以及高精度运放电路，对信号做精确采样和适当补偿等功能。方便对5A以内的交流电进行信号采集。对应输出模拟交流信号可以调节，可根据电位器（调节放大比例，放大范围0-100倍）来调节所需输出电压，但是输出端（OUT）的最大电压不会超出1/2vCCo
在这里插入图片描述

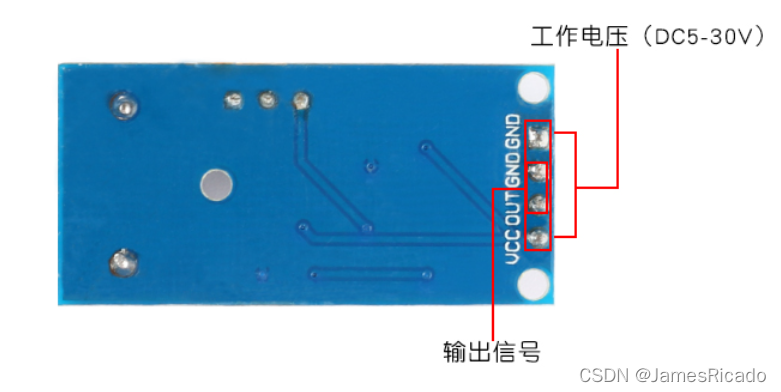

（2）引脚说明

3. STM32采集电流互感器模块数据

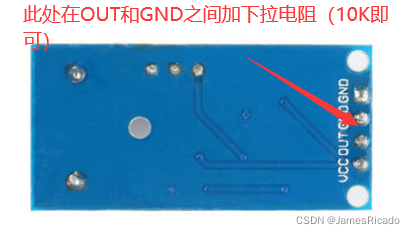

此处需要注意的问题是在用STM32采集时如果无交流电通过线圈，STM32的AD接到OUT引脚相当于悬空状态，此时会AD会返回一个STM32悬空的AD值，所以在实际使用时需要在OUT和GND之间加一个下拉电阻：
在这里插入图片描述

ADC配置代码如下：

 #include "adc.h"
 #include "delay.h"

void  Adc_Init(void)
{

	ADC_InitTypeDef ADC_InitStructure;
	GPIO_InitTypeDef GPIO_InitStructure;

	RCC_APB2PeriphClockCmd(RCC_APB2Periph_GPIOA |RCC_APB2Periph_ADC1, ENABLE );
	RCC_ADCCLKConfig(RCC_PCLK2_Div6);

	GPIO_InitStructure.GPIO_Pin = GPIO_Pin_0;
	GPIO_InitStructure.GPIO_Mode = GPIO_Mode_AIN;
	GPIO_Init(GPIOA, &GPIO_InitStructure);

	GPIO_InitStructure.GPIO_Pin = GPIO_Pin_1;</
