工业级串口Modbus曲线记录监控工具——DotTrend

工业级串口Modbus数据曲线记录监控工具——DotTrend

1. 软件概述

DotTrend是一款可以采集串口数据，并将数据绘制成曲线，进行展示、记录、保存的软件；同时具备上位机监控功能，支持组态控件编辑，用户可以自己设计个性化的上位机软件！支持标准modbus Rtu/TcpIp协议，支持自由协议定制。

DotTrend还支持的开关量模拟输入输出，数据单独的放大显示，十进制，二进制，16进制和无符号数的自由自动转换。同时还支持用户自定义数据包的自由发送，浮点数的接收，是一个功能强大的监控软件。

[点击进入视频教程]

DotTrend操作说明视频教程

DotTrend与Mysql数据库搭配使用进行数据记录

2. 软件安装与启动

2.1、DotTrend软件安装：
A、登陆windows的用户必须拥有管理员权限。否则无法正确安装和运行软件（同时应调低或关闭杀毒软件的防护等级，否则报错）。
B、双击DotTrend安装包下的安装文件“Setup.msi”。出现下图1所示。
C、一路Next，遇到安装路径自行选择，遇到需要输入时随便输入字符，直到Finish完成安装

2.2、DotTrend软件启动：双击DotTrend.exe直接打开。

3. Modbu实时曲线&历史曲线操作

3.1、 通信参数配置：通过RS485线连接好设备（注意AB线别接反），然后双击DotTrend.exe，打开软件：
1、选择读取设备命令号（当前支持03、04号读取命令）；
2、输入设备地址、读取起始地址以及读取的数据个数（例如读取4x0000地址开始30个数据则按下图填入；
3、选择设备通信参数，与PC一致；
4、点击“打开串口”按钮
3.2、 实时曲线绘制操作：

4.监控软件组态编辑与配置

4.1组态设计，设计自己喜欢的UI上位机界面(无需编辑任何代码)

1.进入组态编辑→将编辑框中的监控点位拖至组态幕布进行组态设计：

2.选择需要的控件类型进行绘制，默认自动绑定拖动的点位，其中3D开关选择后可以自定义切换您所需要的控件图片：

3.组态控制效果图

5.DotTrend与MySQL搭配使用记录数据

1.安装MySQL数据库系统；
2.安装Navicat_for_MySQL数据库管理系统；

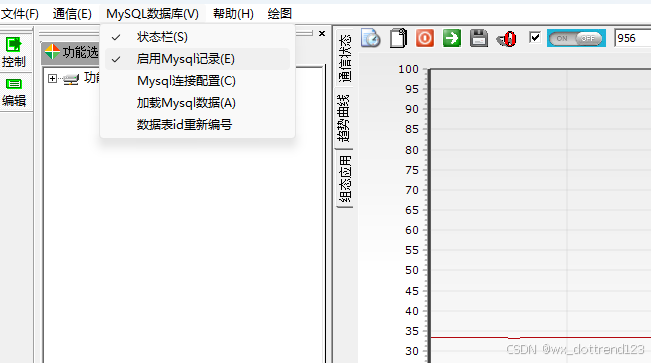

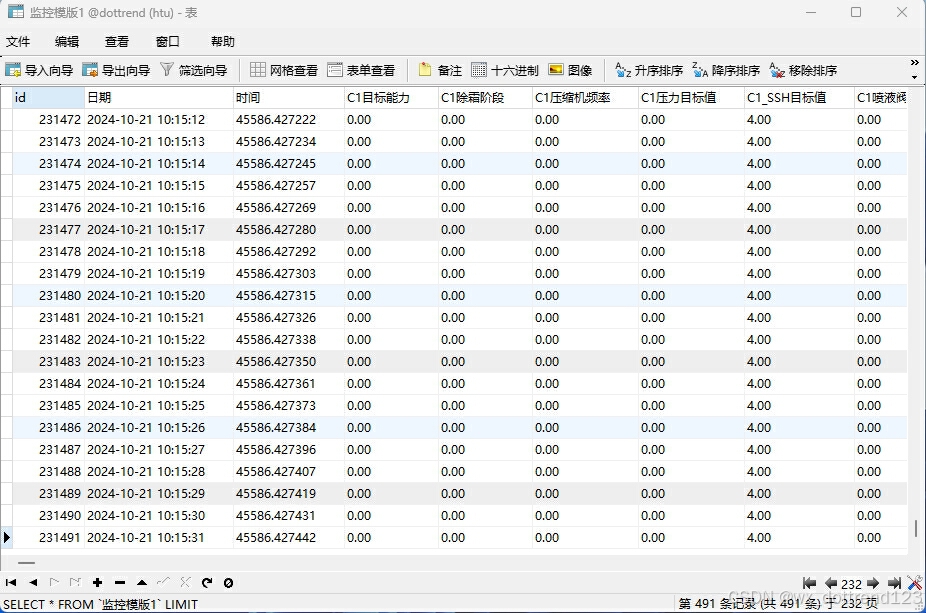

3.打开DotTrend启用数据库，加载工程文件即可；（详细见DotTrend与Mysql数据库搭配使用视频教程）
