8051单片机Proteus仿真与开发实例-DS1307 RTC驱动仿真

DS1307 RTC驱动仿真

1、DS1307介绍

DS1307 串行实时时钟是一种低功耗、全二进制编码十进制 (BCD) 时钟/日历加上 56 字节的 NV SRAM。 地址和数据通过 2 线双向总线串行传输。时钟/日历提供秒、分、小时、日、日、月和年信息。 对于少于 31 天的月份，月末日期会自动调整，包括闰年的更正。 时钟以 24 小时或 12 小时格式运行，带有 AM/PM 指示器。 DS1307 具有内置电源检测电路，可检测电源故障并自动切换到电池供电。

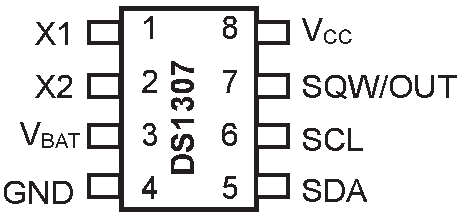

1）DS1307引脚

• VCC、GND：这些引脚用于为芯片提供电源。当在正常范围内施加 5V 电压时，器件完全可访问并且可以写入和读取数据。当 3V 电池连接到器件且 VCC 低于 1.25 x VBAT 时，禁止读取和写入。但是，计时功能不会受到较低输入电压的影响。当 VCC 低于 VBAT 时，RAM 和计时器切换到 VBAT 上的外部电源（标称 3.0V DC）。
• X1-X2：连接外部 32.768kHz 振荡器的引脚，为芯片提供时钟源。 Vbat: 3.3v 锂电池可连接到此引脚，以便在外部电源电压不可用时提供电源。电池电压必须保持在 2.0V 和 3.5V 之间才能正
