ESP32设备驱动-ADS1115模数转换器驱动

ADS1115模数转换器驱动

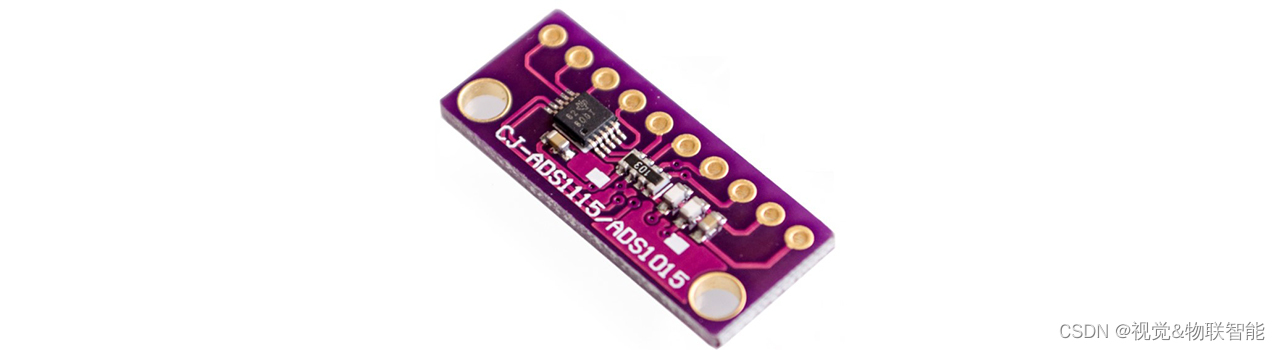

1、ADS1115介绍

ADS1115 器件是一款精密、低功耗、16 位、I2C 兼容的模数转换器 (ADC)，采用超小型、无引线、X2QFN-10 和 VSSOP-10 封装。 ADS1115 器件包含一个低漂移电压基准和一个振荡器。 ADS1115 还包含一个可编程增益放大器和一个数字比较器。 这些特性以及宽工作电源范围使 ADS1115 非常适合功率和空间受限的传感器测量应用。

ADS1115 以高达每秒 860 个样本 (SPS) 的数据速率执行转换。 PGA 提供从 ±256 mV 到 ±6.144 V 的输入范围，可实现精确的大信号和小信号测量。 ADS1115 具有一个输入多路复用器，允许进行两个差分或四个单端输入测量。 使用 ADS1115 中的数字比较器进行欠压和过压检测。

ADS1115 在连续转换模式或单次模式下运行。 设备在单次模式下转换一次后自动掉电； 因此，空闲期间的功耗显着降低。

ADS1115具有如下特性：

• 宽电源范围：2.0 V 至 5.5 V
• 低电流消耗：150µA（连续转换模式&
