一款适合入门的 Delta-sigma (ΔΣ) ADC 芯片 —— TI ADS1115

前言

说 ADS1115 适合作为 ΔΣ ADC 的入门，主要源于以下几个方面：

• 创客界两个大V Adafruit、Seeedstudio 为它在树莓派上的使用写过教程，见 [1]、[2]。
• 入选了 TI High-performance / Precision ADCs 系列，虽然是在左下角垫底的，见下图 1。
• TI 在 2012 年发布了它的 AEQ-100 车规版，普通版发布时间应该更早，可见生命周期很长。
• 价格亲民，立创商城上的单价在 5 元左右，树莓派 和 Arduino 的模组也不贵。
• Datasheet 更新过多次，里面较为详细的介绍了 ΔΣ ADC 的特点和典型应用，详见 [3]。

图1 TI High-performance ADC 对比，来源 [1]

今天我们就来介绍这款 ADC，文中素材主要来自 Datasheet（见 [3]），所以又是一期解读 spec。

---

ADS1115 概述

ADS1115 是一个 ΔΣ ADC（Delta-sigma ADC），芯片内部还包含输入端 MUX、PGA、基准参考电压、I2C 总线接口 和 比较器，框图如下：

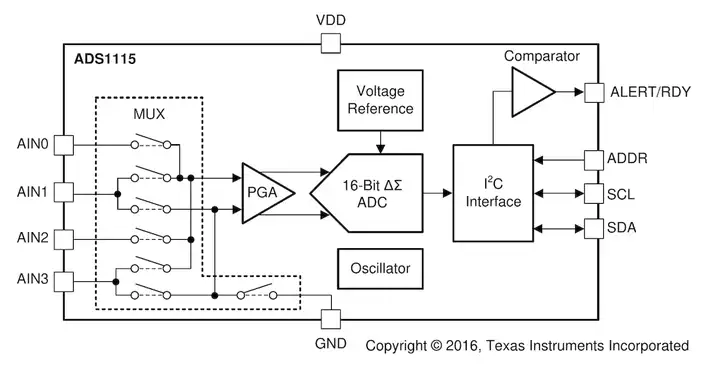

图2 ADS1115 内部框图，来源 [3]

理论分辨率是 16 bit，采样率（Data Rate）从 8 SPS 到 860 SPS （Samples per second），这个 SPS 指的是 I2C 总线上数据输出的速率。由于 ADS1115 的位数不算高，速率不算快，所以在 图1 里面是左下角垫底的。

有效分辨率 ENOB （Effective number of bits 或 Effective resolution）小于等于 16 bit，与数据速率、动态范围/基准参考电压等有关。从下图可以看到最差的情况，发生在最高速率输出（860 SPS）、并且动态范围/基准参考电压最小（±0.256V）的时候，为 13.8 bit：
