诺顿定理（Norton’s Theorem）

本文是我们上一篇有关戴维南定理的文章的延续。 在上一篇文章中，我们已经看到任何线性电路都可以简化为由理想电压源与电阻串联组成的基本电路。

另一个非常相似的模型被称为诺顿定理，它是由美国工程师爱德华·诺顿于 1926 年建立的，距离戴维南定理第一个版本已经过去了 70 多年。

诺顿定理确认任何线性电路都等效于与等效电阻并联的理想电流源。

首先，我们回顾一下这句话的粗体术语，以便理解该定理适用的适当框架。 在第二部分中，我们提出了一种逐步确定诺顿等效电路模型的方法。 第三节将提出不同的实际例子来说明该方法。

最后，在结束本教程之前，我们将在诺顿模型和戴维宁模型之间建立联系。

1、概述与定义

线性电路 (LEC) 是诺顿定理的框架，它们代表了一种特殊类型的电路，其中唯一的组件是理想源和电阻器。

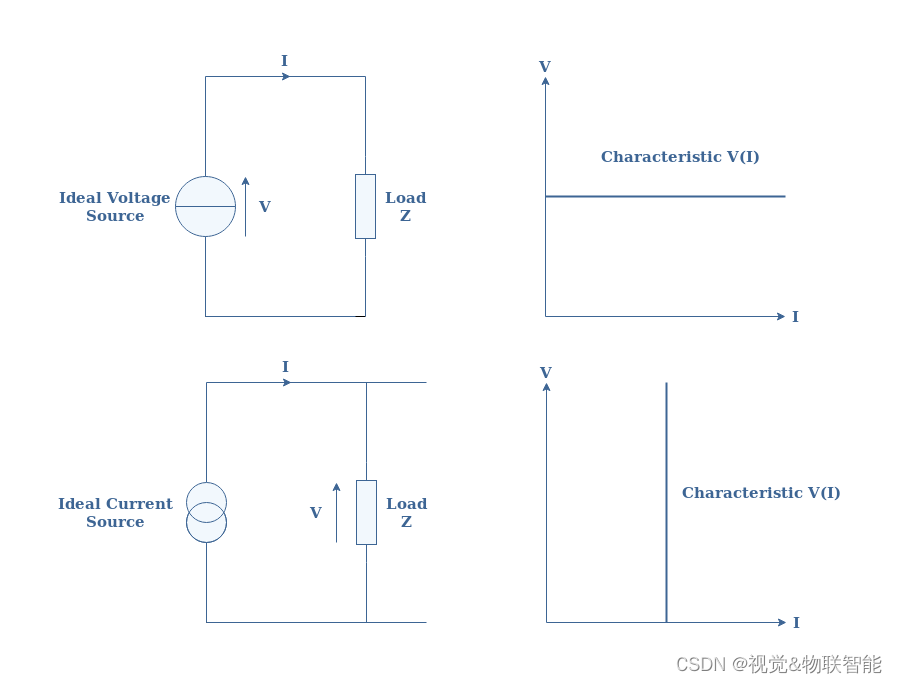

理想电压（或电流）源提供恒定的电压（或电流）值，而与电路中流动的电流（或电压）无关。 它们的表示和行为如下图1 所示：

图1：理想源的表示和特征

等效电阻器$R_{eq}$表示一组互连电阻器的关联。 将电阻器关联在一起的规则如下图 2 所示：

图2：串联和并联电阻器组合

现在框架和定义已经清楚了，我们用下面的图3来说明诺顿定理：

图3：诺顿定理变换图解

在线性电路上使用诺顿定理可得到一个称为诺顿模型的简单电路，该电路由与电阻并联的理想电流源组成。 等效电流源和电阻器用下标 $N$ 标记，作为定理名称的参考。

下一节抽象地介绍了确定任何线性电路的 Norton 模型时应遵循的分步方法。

2、诺顿模型确定

诺顿电流$I_N$代表当负载被导线替代时线性电路端点上的电流，也称为短路电流。

事实上，诺顿电阻 $R_N$ 等于戴维宁电阻 $R_{Th}$，它们都代表当所有线性电路源都停用时线性电路端点处的电阻：电压源被缩短，电流源被打开。

我们建议遵循以下步骤来确定任何线性电路的诺顿模型：

• 1）用导线替换线性电路端点上的负载
• 2）计算短路电路的电流
• 3）更换所有短路的电压源和开路的电流源
• 4）计算等效电阻
• 5）重新连接负载并借助 $I_N$ 和 $R_N$ 的知识绘制 Norton 模型

下一节重点介绍将此方法应用于实际电路，从最基本的设计到更复杂的架构。

3、一些线性电路的诺顿模型

3.1 单电压源

考虑图 4 中所示的以下电路：

图4：单电压源线性电路

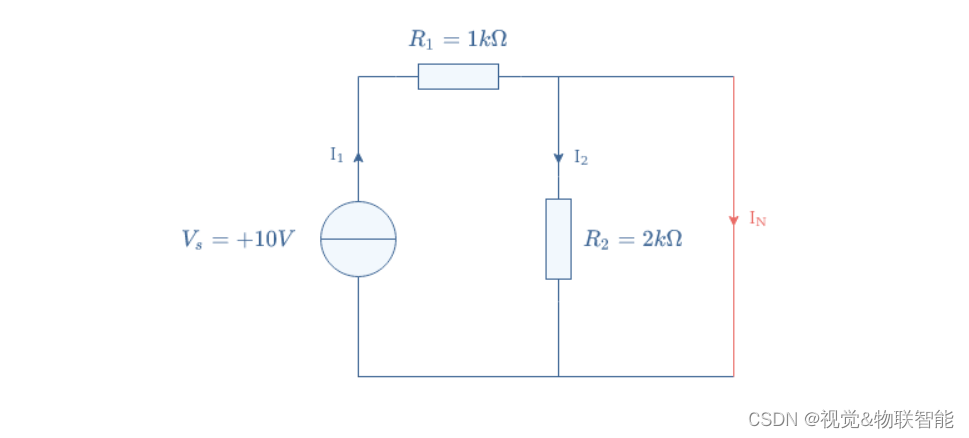

为了确定该电路的诺顿模型，我们去掉负载$Z$并缩短电路的端点：

现在我们可以确定诺顿电流 $I_N$，基尔霍夫电流定律规定 $I_1=I_2+I_N$。 由于IN不跨越任何阻抗，这意味着电阻$R_2$被缩短，因此我们可以肯定$I_2=0$。

因此，诺顿电流等于电压源提供的电流，可以通过应用基尔霍夫电压定律计算： V s = R 1 I 1 + R 2 I 2 = R 1 I 1 ⇒ I N = V s / R 1 = 10 m A V_s=R_{1}I_{1}+R_{2}I_{2}=R_{1}I_{1} ⇒ I_N=V_s/R_1=10mA Vs​=R
