电路学习——诺顿等效电路

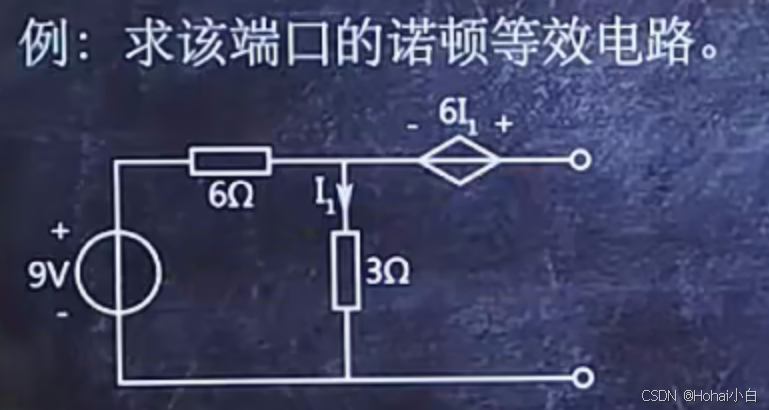

与戴维宁等效电路相似，也是固定的三步。

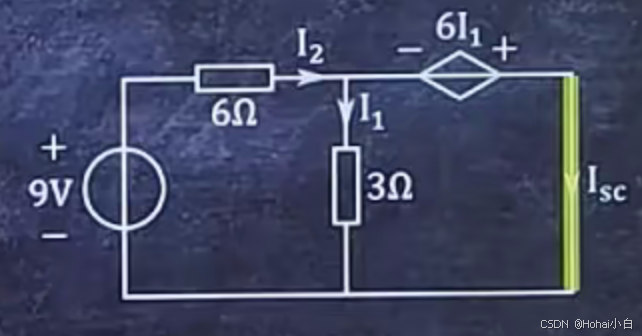

第一步：用导线连接开路处，求导线电流Isc。

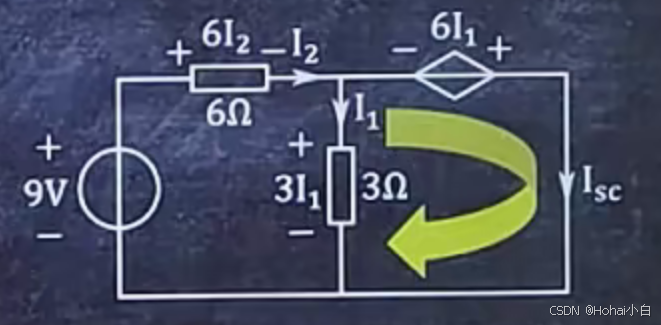

中间支路电流为I1,3欧姆电阻的两端电压为3I1，左边支路的电流为I2，6欧姆电阻的两端电压为6I2，右侧回路列基尔霍夫电压定律。

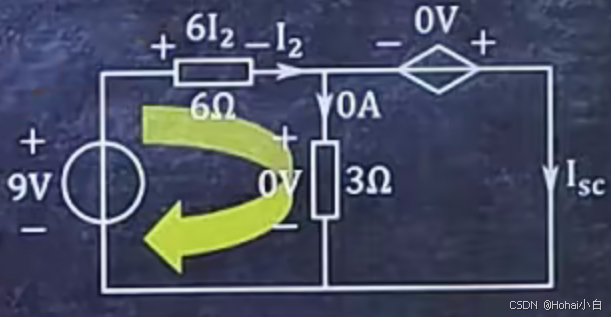

 左侧回路列基尔霍夫电压定律。

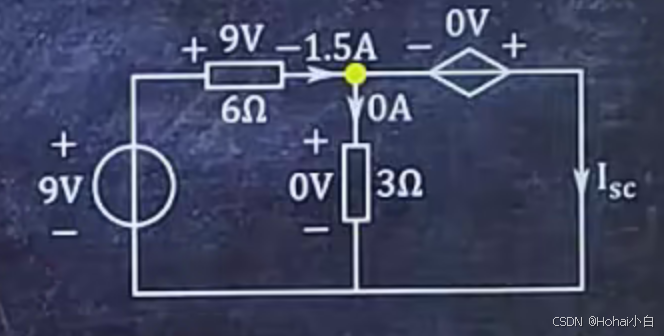

 对这个结点列基尔霍夫电流定律

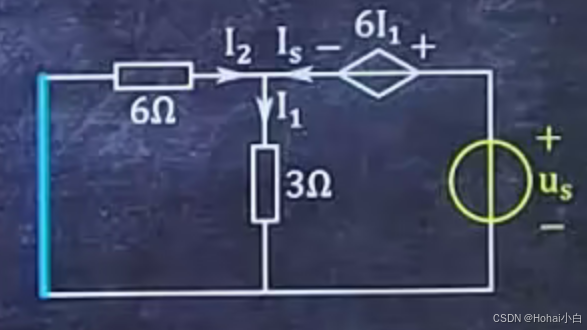

 第二步：在开路处接上一个独立电压源us，令原电路中的电压源变导线，电流源变断路i，求出流经us的电流Is，令Req=us/Is。与戴维宁等效电路的第二步一模一样。

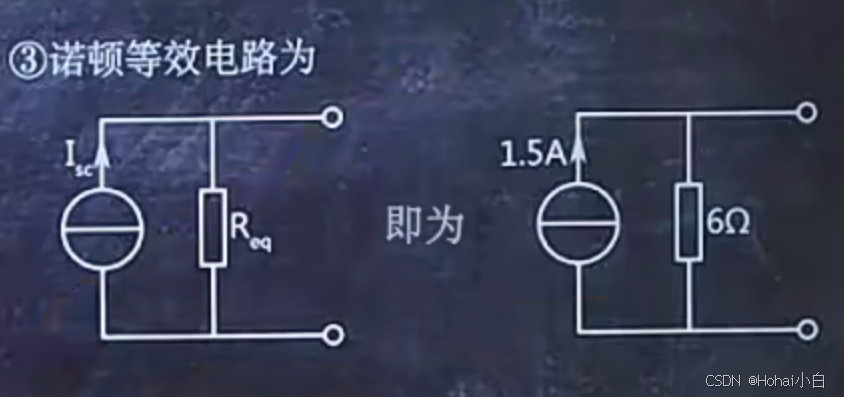

 第三步：画图

参考：猴博士爱讲课
