线性含源一端口网络的戴维宁（诺顿）等效

目录

1.定理

2.基本方法

3.定理适用性及解题方法探索

综合题★★★★

挑战★★★★★

---

1.定理

⑴戴维宁定理

任何一个线性含源一端口网络，对外电路来说，可以用一个电压源与电阻的串联组合来等效替代（如图1所示，称为戴维宁等效电路），电压源的电压等于该一端口的开路电压，电阻等于该一端口所有独立源置零后的等效电阻（即端口的输入电阻，如图2所示，为独立源置零后的网络N）。

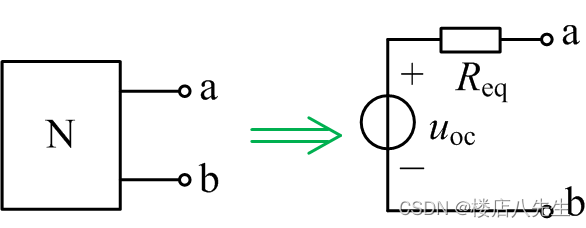

图1 戴维宁等效

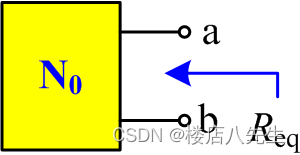

图2 等效电阻

⑵诺顿定理

任何一个线性含源一端口网络，对外电路来说，可以用一个电流源与电阻的并联（或电导）组合来等效替代（如图3所示，称为诺顿等效电路），电流源的电流等于该一端口的短路电流，电阻等于该一端口所有独立源置零后的等效电阻。

图3 诺顿等效

2.基本方法

应用戴维宁定理和诺顿定理求解电路的一般方法和步骤是：

⑴求解含源一端口的开路电压或短路电流。

⑵求解端口的输入电阻（或输入电导），可采用以下两种方法：

①利用开路电压或与短路电流之比来求，即或。

②将含源一端口中的所有独立源置零，求其对应的无源一端口的或。若无源一端口网络含有受控源，则采用外加电源法。

⑶根据电源等效原理，求出戴维宁或诺顿等效电路中的任何一个，另一个可通过等效变换得到。

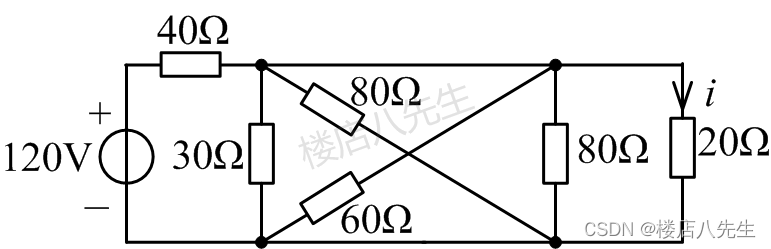

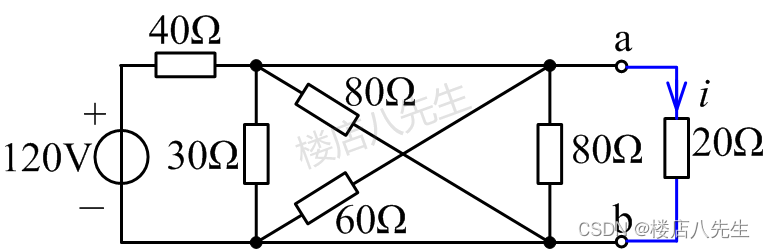

题1用诺顿定理求图4所示电路的电流i。

图4

解析：先求出除20Ω电阻以外电路（如图5所示，ab左侧电路）的诺顿（或戴维宁）等效电路。

①求短路电流，将ab短路，得。

②将电压源置零，求等效内阻（ab左侧），各电阻并联，得

图5

图6

诺顿等效电路如图6所示，则接入20Ω电阻后的电流为

3.定理适用性及解题方法探索

①戴维宁（诺顿）定理适用于求解电路中某一支路电压、电流或功率问题；

②一般在不研究线性含源一端口的内部情况，而只考虑其对外电路的作用时，才将该一端口等效成戴维宁或诺顿电路。

③对能够直接求出外特性的一端口，可通过求外特性求得戴维宁（或诺顿）等效参数，即假设端口电压和相应的输出（或输入）电流，求得端口的VCR，即可从其表达式中直接得出等效参数。这种外特性法，有些资料称之为“一步法”。

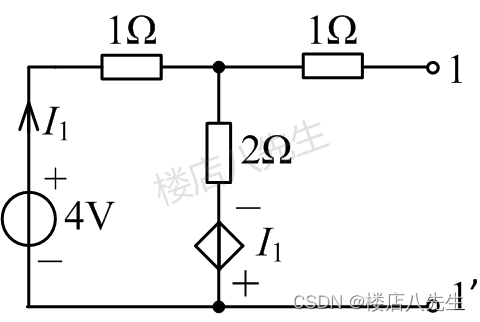

题2求图7所示电路的戴维宁或诺顿等效电路。

图7

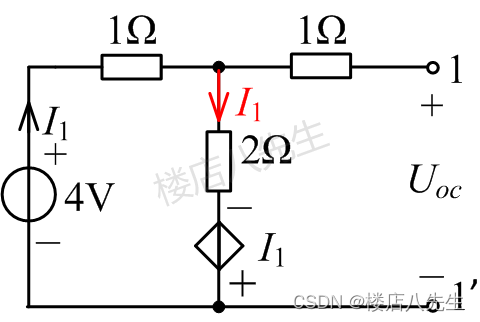

解一：①求。如图8所示，由KVL，有

图8

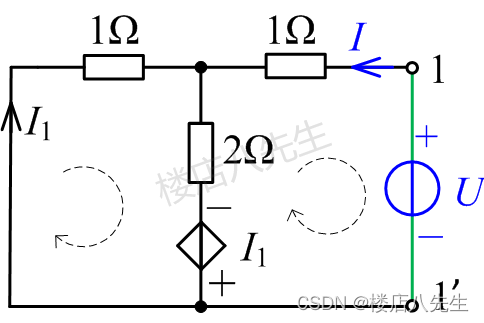

②求，电路中含有受控源，因此用外加电源法。将4V电压源置零，在端口11'外加电压U，端口电流为I，如图9所示，列KVL方程

图9

解得，所以。

故，戴维宁等效电路如图10所示。

图10

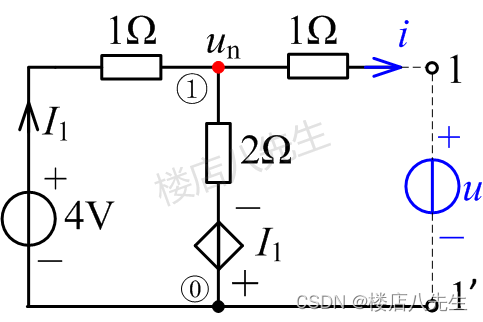

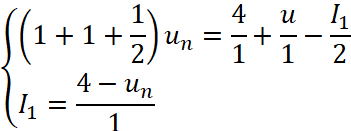

解二：采用外特性法。参考图11，设端口电压为u，电流为i（也可设参考方向为流入方向），则结点①的电压方程为

图11

解得

又

。

根据设定的参考方向，（如果设定端口电流为流入方向，则为）。

故，。

综合题★★★★

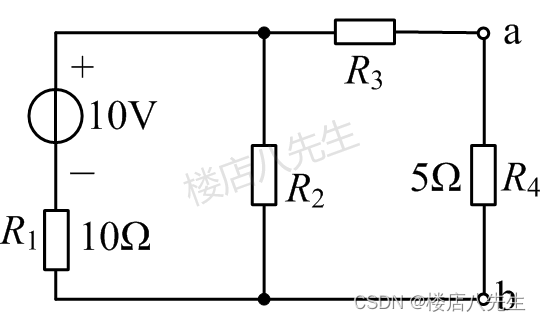

题3图12所示电路中，，问R为何值时，电阻两端的电压为最大？

图12

解析：首先求不包含支路电路的戴维宁等效电路（ab左侧）。

已知则两端的电压

解得

挑战★★★★★

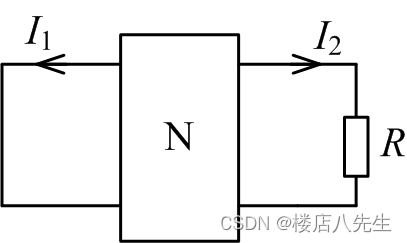

题4图13所示电路中，N为含独立源的线性电阻网络，R=0时，，；R=12Ω时，，。试确定R为何值时，。

图13

解析：设电阻R以外电路的戴维宁等效参数为和，依题意，有

解得，。

响应可以看作是网络N和分别引起的响应的叠加，设

由已知条件，有

解得

当时，

又由戴维宁等效，有
