本文详细介绍了8051单片机如何使用74HC573锁存器进行Proteus仿真，包括74HC573的特性、仿真电路原理图、代码实现及仿真结果展示，为物联网项目的单片机开发提供了实践参考。
74HC573锁存器驱动仿真
1、74HC573介绍
74HC573 是具有 3 态输出的 8 位 D 型透明锁存器。 该器件具有锁存使能 (LE) 和输出使能 (OE) 输入。
当 LE 为高电平时，输入端的数据进入锁存器， 在这种情况下，锁存器是透明的，每次相应的 D 输入发生变化时，锁存器输出都会发生变化。
当 LE 为低电平时，锁存器存储在 LE 高电平到低电平转换之前的设置时间出现在输入端的信息。 OE 上的高电平会导致输出呈现高阻抗关断状态。 OE 输入的操作不会影响锁存器的状态。 输入包括钳位二极管，这使得可以使用限流
将输入接口连接到超过 Vcc 的电压的电阻器。

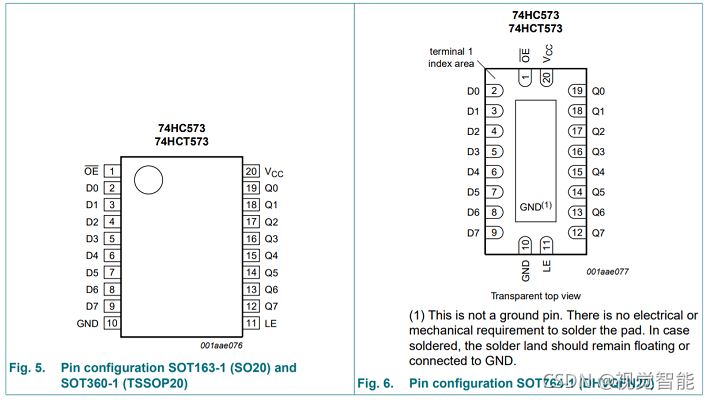

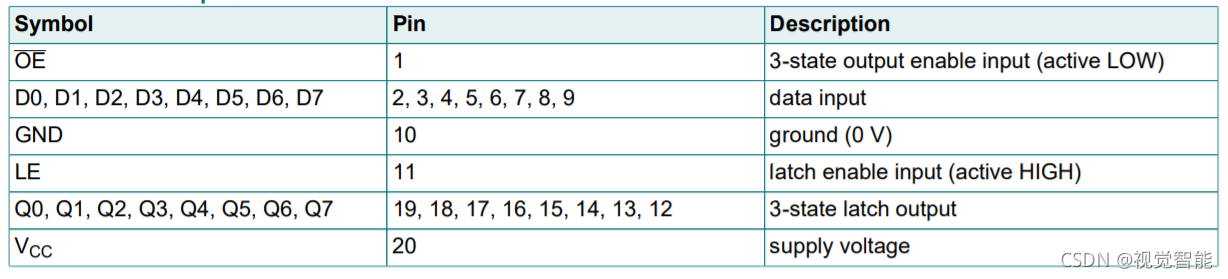

引脚功能如下：
真值表如下：
