ESP-01S模块通过串口助手进行TCP透传

使用工具

3.3V电源；ESP-01S模块；USB转TTL接口；串口工具SSCOM V5.13.1

ESP模块设置

1、将ESP模块通过串口与PC进行连接
打开第一个SSCOM窗口，设置为串口连接
上电后通过串口将ESP与PC进行连接，发送AT指令
AT //测试AT启动，响应：OK
AT+RST //复位
AT+CWJAP=“XXXX”,“XXXXXXX” //AP的SSID和密码

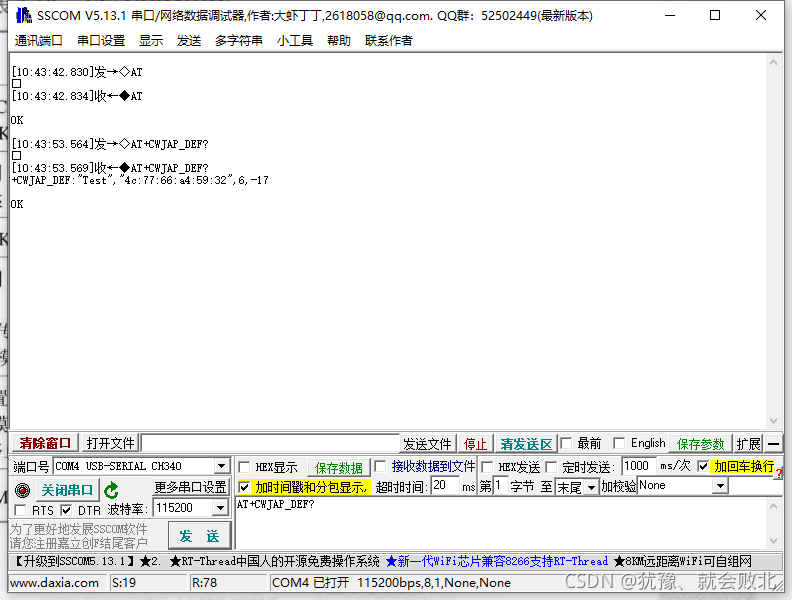

设置好后使用AT+CWJAP_DEF?查看WiFi连接信息和IP地址
在这里插入图片描述

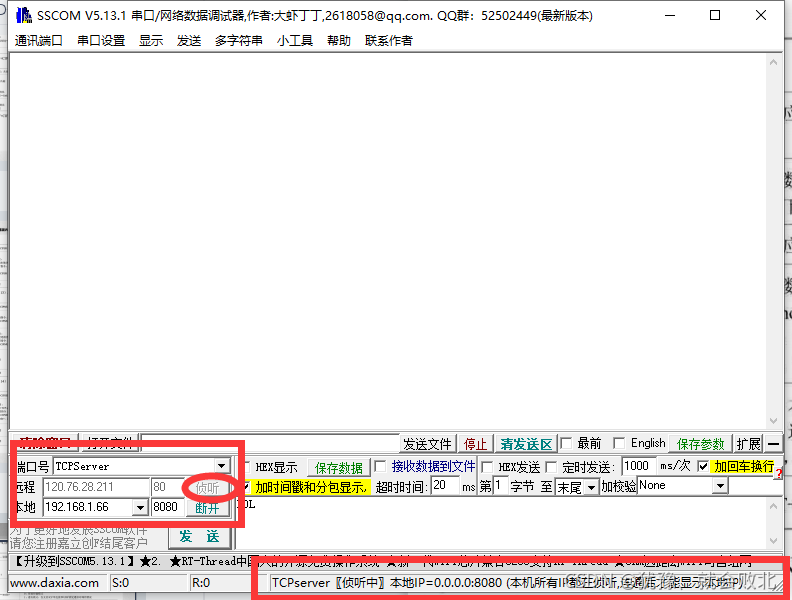

再打开一个SSCOM窗口，端口号选择TCPServer，在本地里设置IP地址与自己本地IP一致，端口号改为8080，设置好后点击侦听，点击后窗口底部会出现侦听中的提示。
在这里插入图片描述
此时我们在串口窗口通过AT指令给ESP发送命令

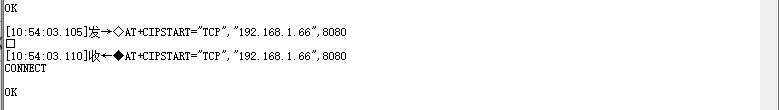

AT+CIPSTART=“TCP”,“192.168.1.66”,8080 //与服务器端设置一致（网络调试助手）
在这里插入图片描述
此时可以看到TCPServer窗口下面提示已连接
在这里插入图片描述

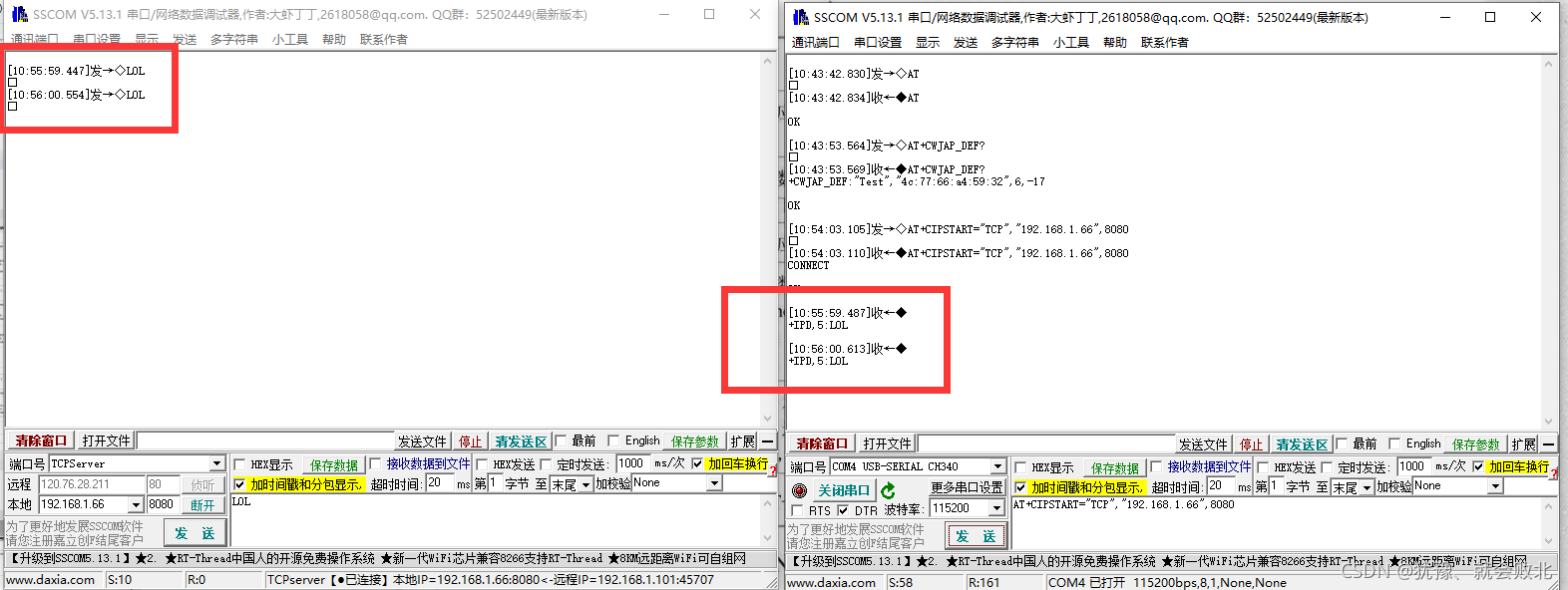

此时在TCPServer窗口发送数据，可以在串口窗口收到数据。但不能反向发送。
在这里插入图片描述
此时我们继续设置
AT+CIPMODE=1 //设置传输模式为透传模式,此方式不能写进flash
AT+CIPSEND //数据发送
此时数据可反向传输
在这里插入图片描述
当想要结束时输入指令
+++ //不带换行符，结束透传
