OP负反馈放大电路的自激振荡

本文详细介绍了负反馈放大电路中自激振荡的现象、产生的原因及分类,通过实例分析了振荡条件和振荡的消除方法,包括简单的滞后补偿、RC滞后补偿、密勒效应补偿和超前补偿。此外,还提到了设计电路时应注意的增益选择、PCB布局等关键因素。

摘要生成于 C知道 ,由 DeepSeek-R1 满血版支持, 前往体验 >

01

常见的负反馈

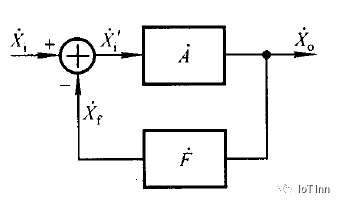

负反馈的通用表达方法,如图1:

其中  为输入量,  为反馈量,  为净输入量,  为输出量,图中连线的箭头表示信号的流通方向,说明方块图中的信号是单向流通的。即输入信号  仅通过基本放大电路传递到输出,而输出信号  仅通过反馈网络传递到输入。换言之,  不通过反馈网络传递到输出,而  也不通过基本放大电路传递到输入。输入端的加号表示信号  和  在此叠加,+和-表明了 、、 之间的关系为

 在信号的中频段, 、、 均为实数,所以可以写成

                      或

在方块图中定义基本放大电路的放大倍数为:



反馈系数为:

  负反馈放大电路的放大倍数(也称为闭环放大倍数)为

  所以 电路的环路放大倍数

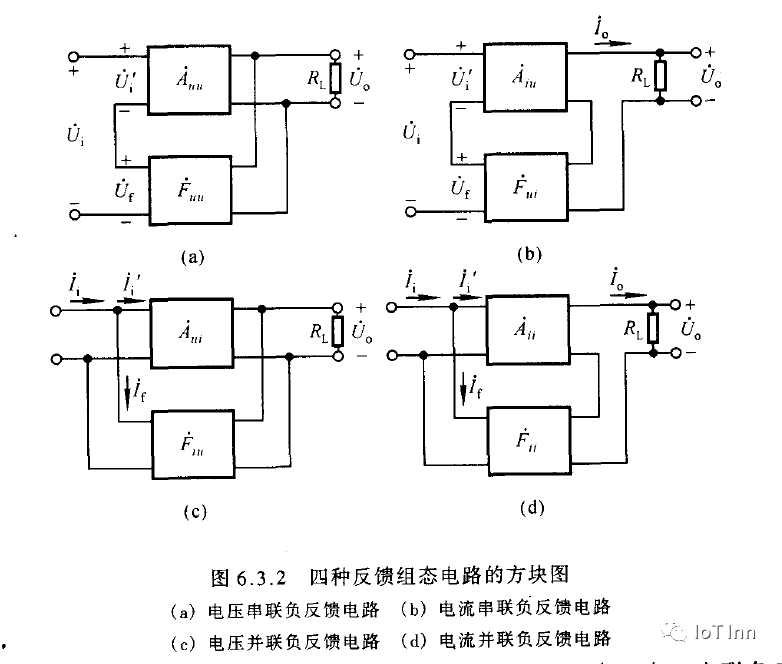

四种基本反馈电路:



负反馈的闭环放大倍数

  由此得到一般表达式(1):

  在中频段, 、和 均为实数,所以

 当电路引入负反馈时,AF>0,表明引入负反馈后电路的放大倍数等于基本放大电路放大倍数的(1+AF)分之一,而且A、F和Af的符号均相同

倘若在分析中发现   <0,即1+  <1,即  ,则说明电路引入了正反馈;而若  ,则说明电路在输入量
