绘制桑基图

一、绘制桑基图

（1）方法一：去在线网站直接绘制

https://www.lddgo.net/chart/sankey-chart

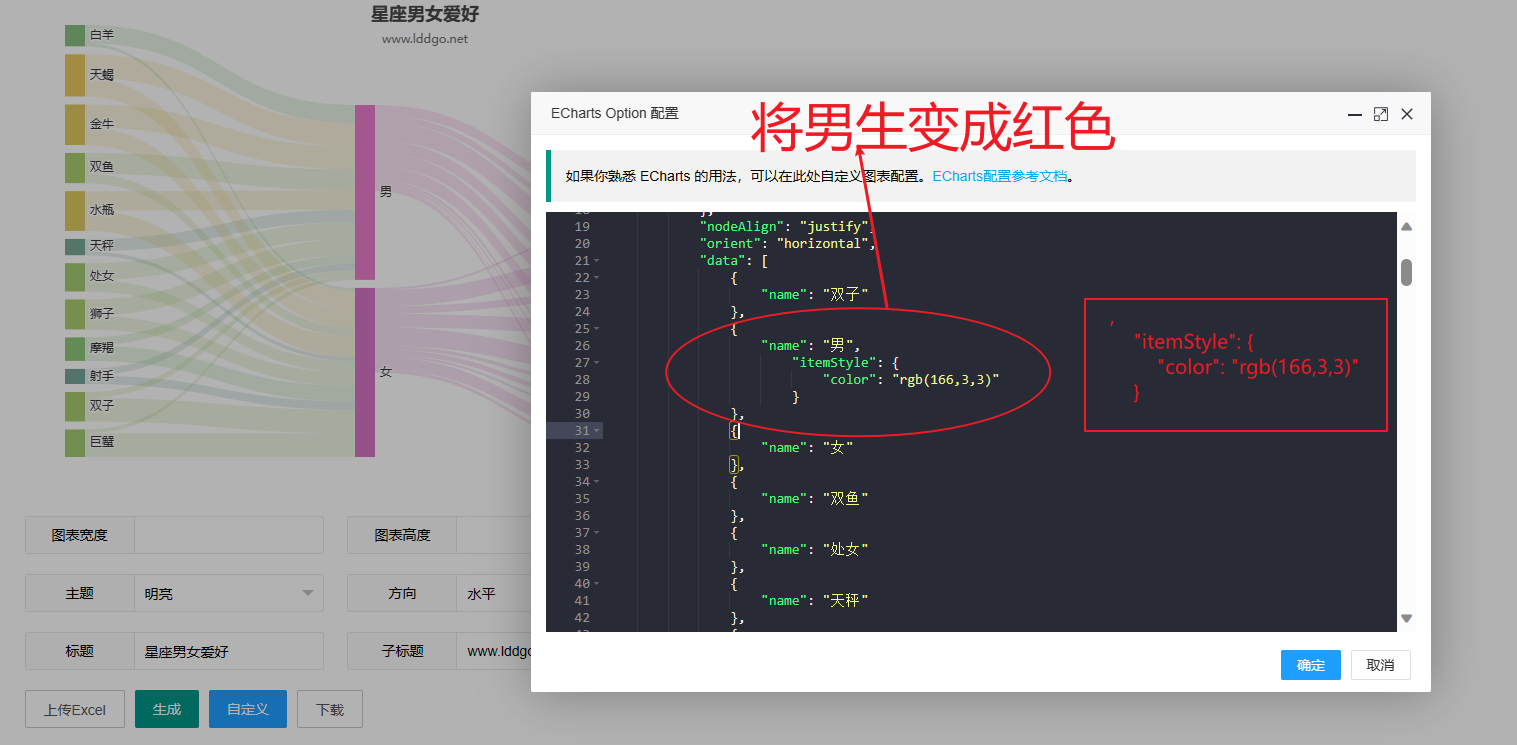

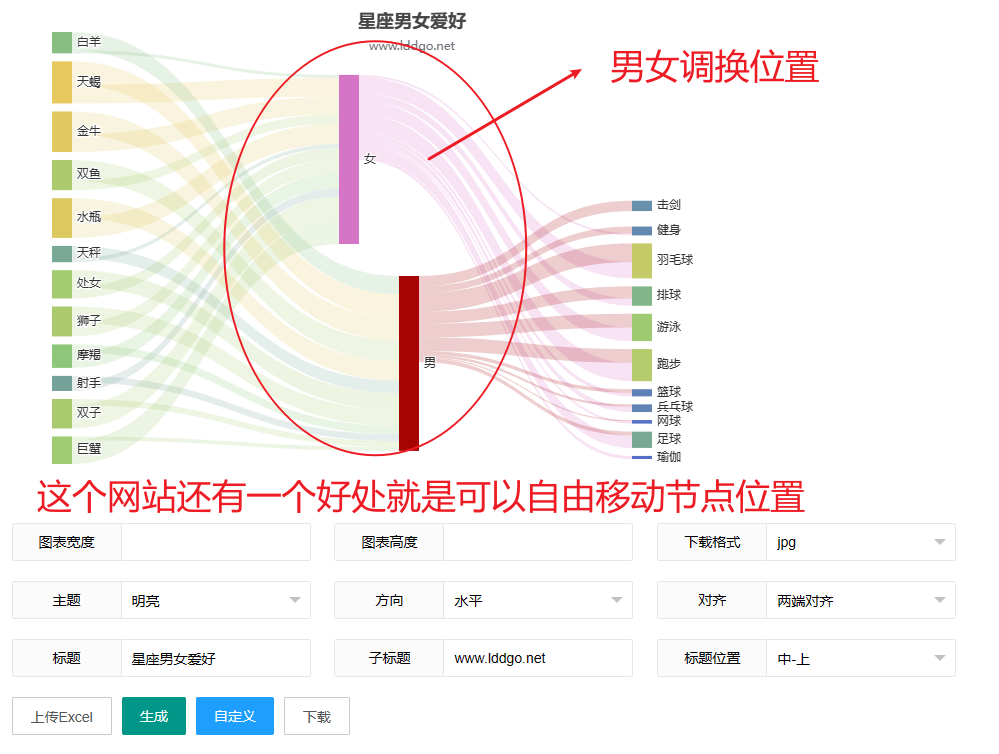

在这里插入图片描述
在这里插入图片描述

在这里插入图片描述

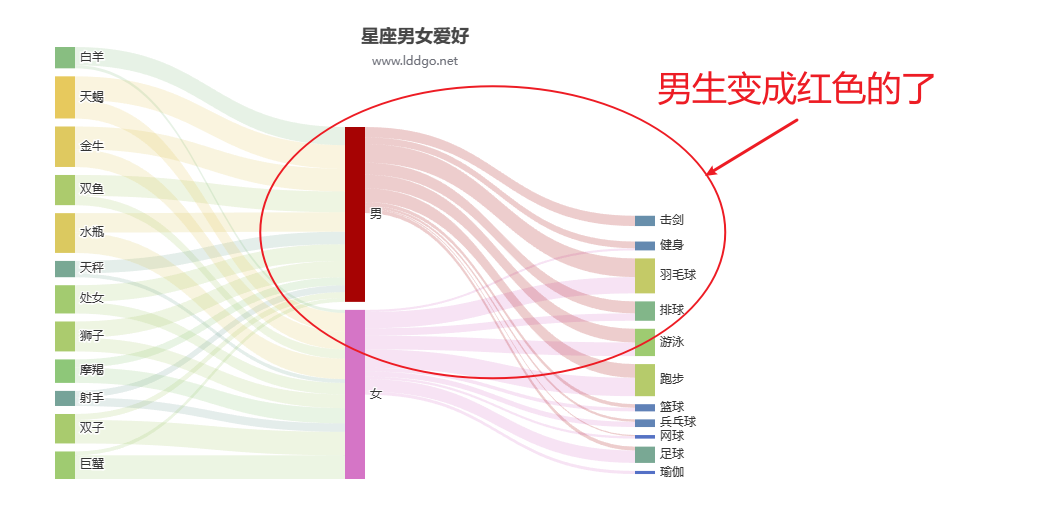

在这里插入图片描述
在这里插入图片描述

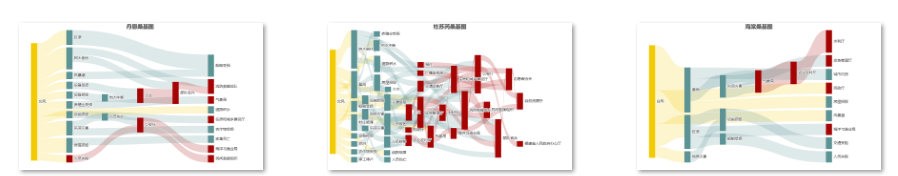

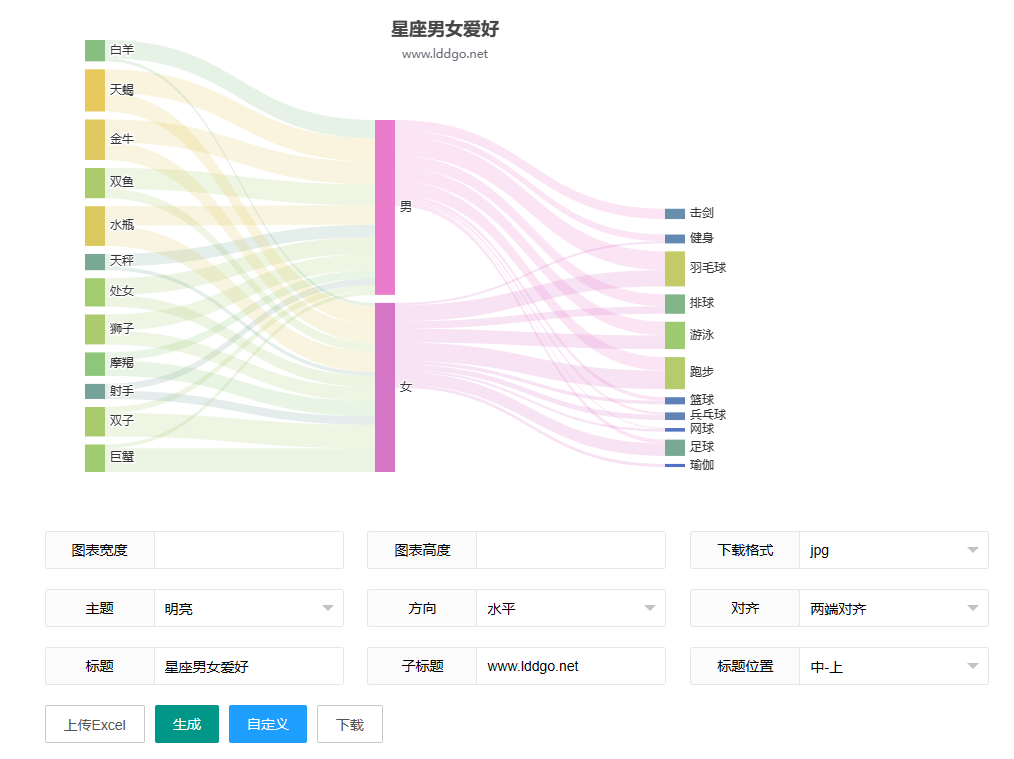

我绘制的桑基图如下：
在这里插入图片描述

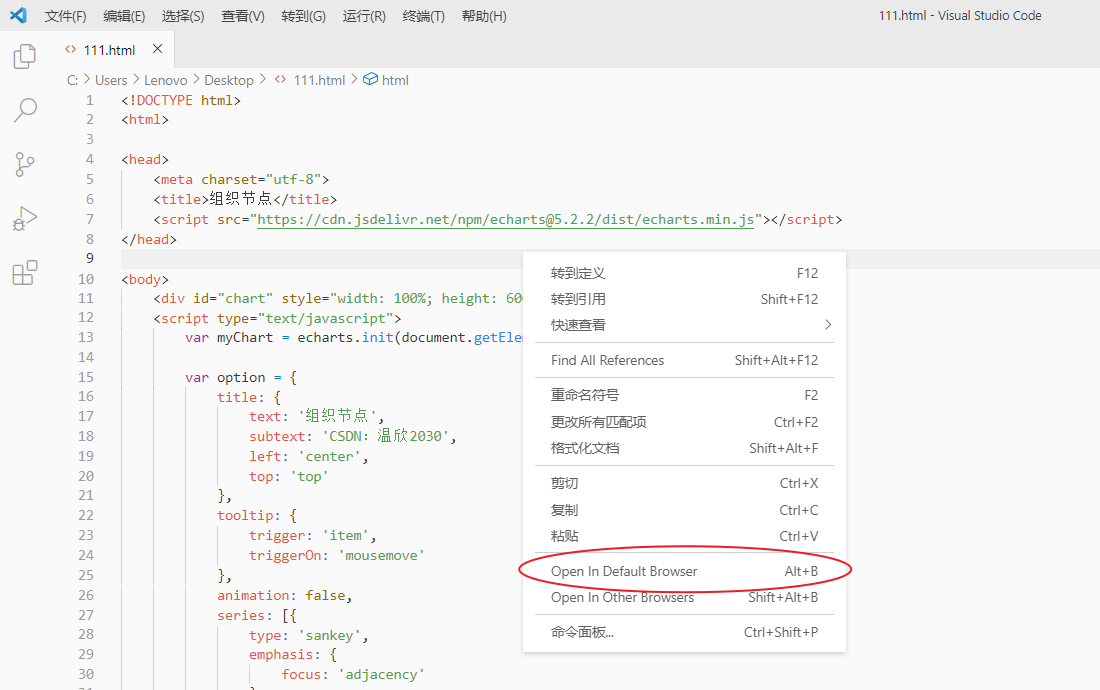

（2）方法二：写html之后在vscode上运行

<!DOCTYPE html>
<html>

<head>
    <meta charset="utf-8">
    <title>组织节点</title>
    <script src="https://cdn.jsdelivr.net/npm/echarts@5.2.2/dist/echarts.min.js"></script>
</head>

<body>
    <div id="chart" style="width: 100%; height: 600px;"></div>
    <script type="text/javascript">
        var myChart = echarts.init(document.getElementById('chart'));

        var option = {
            title: {
                text: '组织节点',
                subtext: 'CSDN：温欣2030',
                left: 'center',
                top: 'top'
            },
            tooltip: {
                trigger: 'item',
                triggerOn: 'mousemove'
            },
            animation: false,
            series: [{
                type: 'sankey',
                emphasis: {
                    focus: 'adjacency'
                },
                nodeAlign: 'justify',
                orient: 'horizontal',
                data: [{
                        name: '台风'
                    },
                    {
                        name: '停运停航'
                    },
                    {
                        name: '暴雨'
                    },
                    {
                        name: '停工停产'
                    },
                    {
                        name: '停课'
                    },
                    {
                        name: '农作物受损'
                    },
                    {
                        name: '房屋损毁'
                    },
                    {
                        name: '城市内涝'
                    },
                    {
                        name: '应急管理厅'
                    },
                    {
                        name: '气象局'
                    },
                    {
                        name: '海洋与渔业局'
                    },
                    {
                        name: '交通受阻'
                    },
                    {
                        name: '公安厅'
                    },
                    {
                        name: '洪涝灾害'
                    },
                    {
                        name: '水利厅'
                    },

                ],
                links: [{
                        source: '台风',
                        target: '停运停航',
                        value: 1
                    },
                    {
                        source: '台风',
                        target: '暴雨',
                        value: 7
                    },
                    {
                        source: '暴雨',
                        target: '停运停航',
                        value: 1
                    },
                    {
                        source: '台风',
                        target: '停工停产',
                        value: 1
                    },
                    {
                        source: '台风',
                        target: '停课',
                        value: 1
                    },
                    {
                        source: '台风',
                        target: '农作物受损',
                        value: 2
                    },
                    {
                        source: '台风',
                        target: '房屋损毁',
                        value: 3
                    },
                    {
                        source: '暴雨',
                        target: '城市内涝',
                        value: 1
                    },
                    {
                        source: '暴雨',
                        target: '农作物受损',
                        value: 1
                    },
                    {
                        source: '台风',
                        target: '应急管理厅',
                        value: 1
                    },
                    {
                        source: '台风',
                        target: '气象局',
                        value: 1
                    },
                    {
                        source: '气象局',
                        target: '海洋与渔业局',
                        value: 1
                    },
                    {
                        source: '海洋与渔业局',
                        target: '应急管理厅',
                        value: 1
                    },
                    {
                        source: '交通受阻',
                        target: '公安厅',
                        value: 1
                    },
                    {
                        source: '公安厅',
                        target: '气象局',
                        value: 1
                    },
                    {
                        source: '洪涝灾害',
                        target: '水利厅',
                        value: 1
                    },
                    {
                        source: '农作物受损',
                        target: '应急管理厅',
                        value: 1
                    },

                ],
                lineStyle: {
                    color: 'source',
                    curveness: 0.5
                }
            }]
        };

        myChart.setOption(option);
    </script>
</body>

</html>

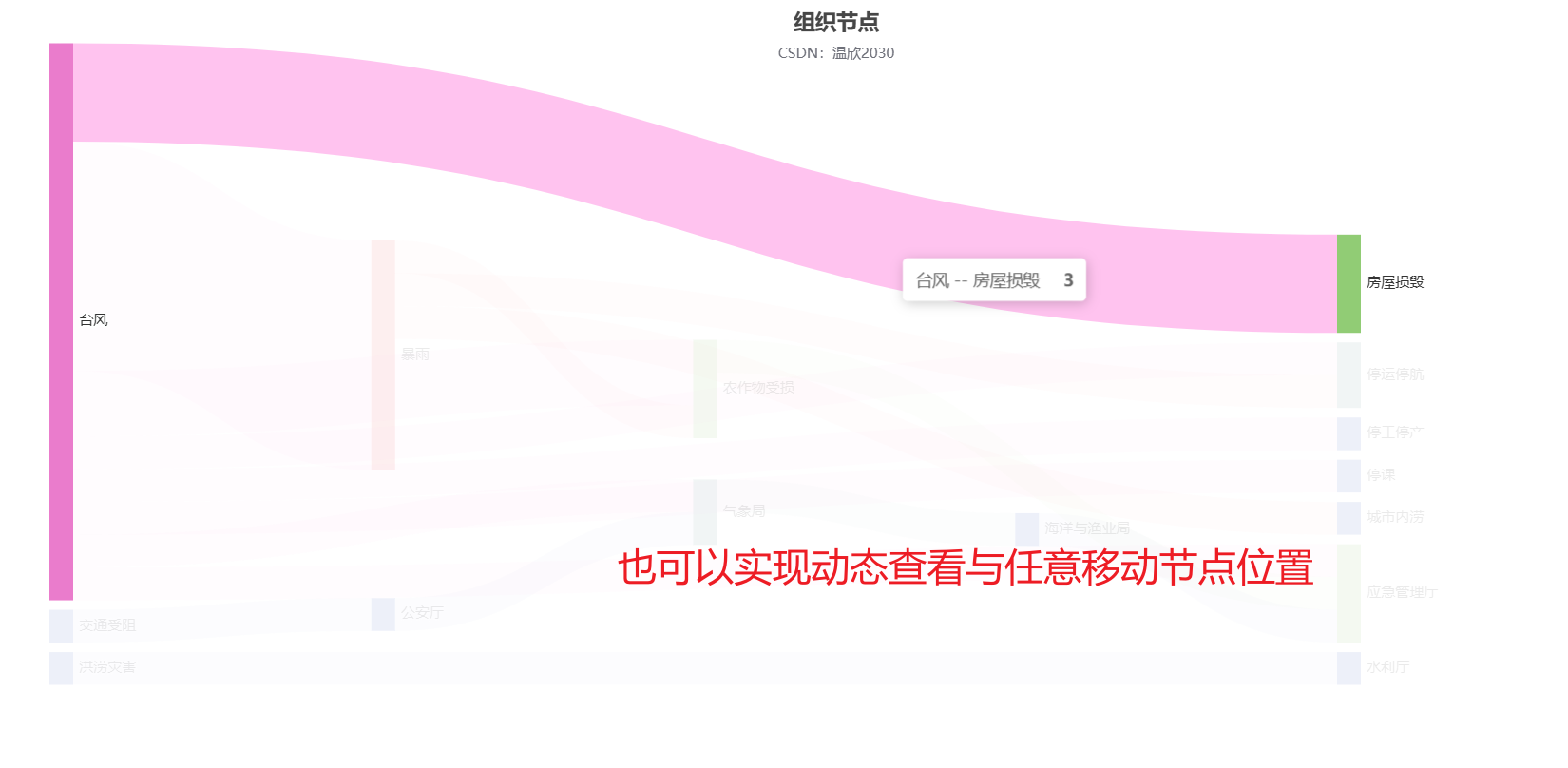

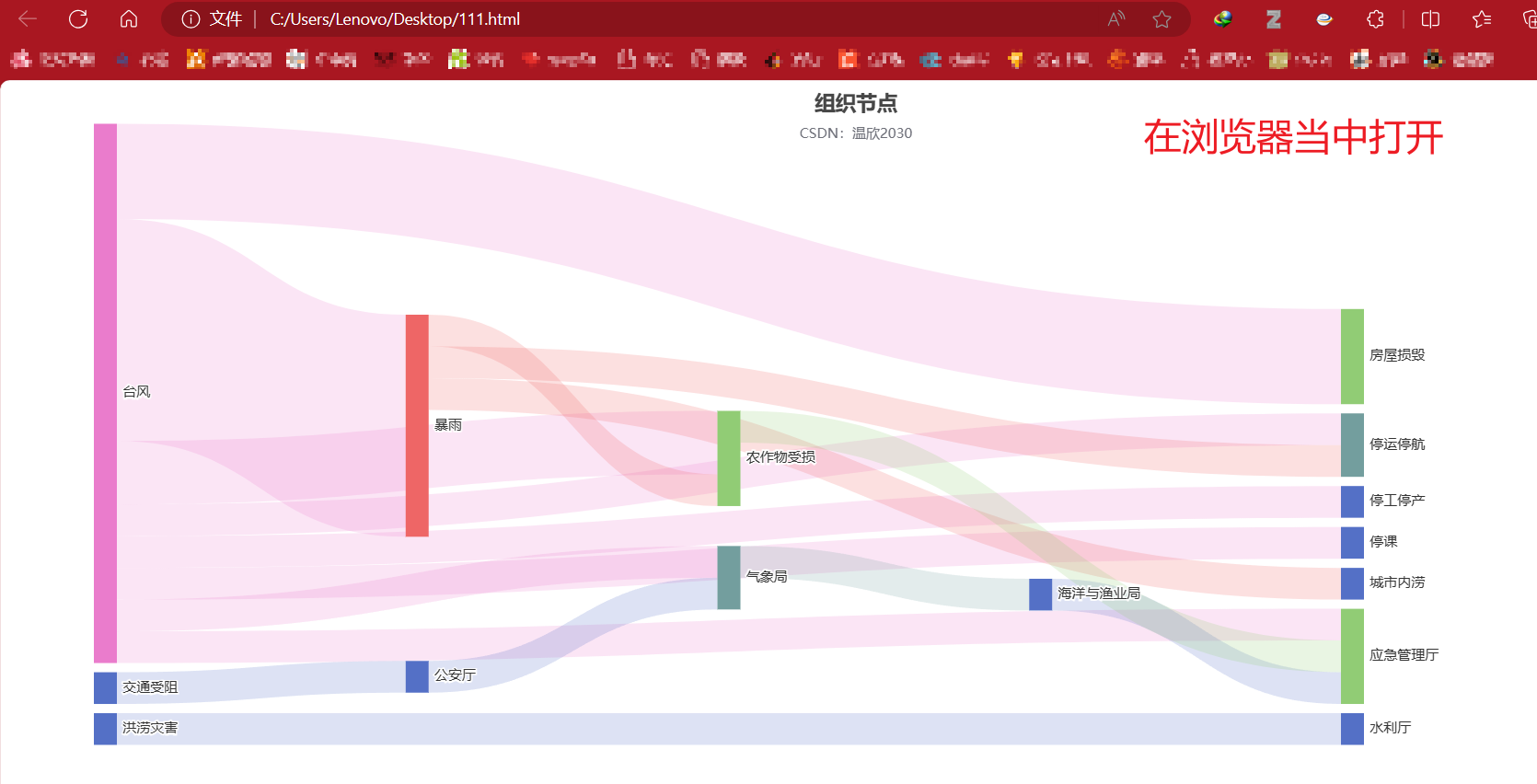

在这里插入图片描述
在这里插入图片描述
在这里插入图片描述

二、遇到的问题

（1）当导入一些excel的时候，无法绘制出桑基图

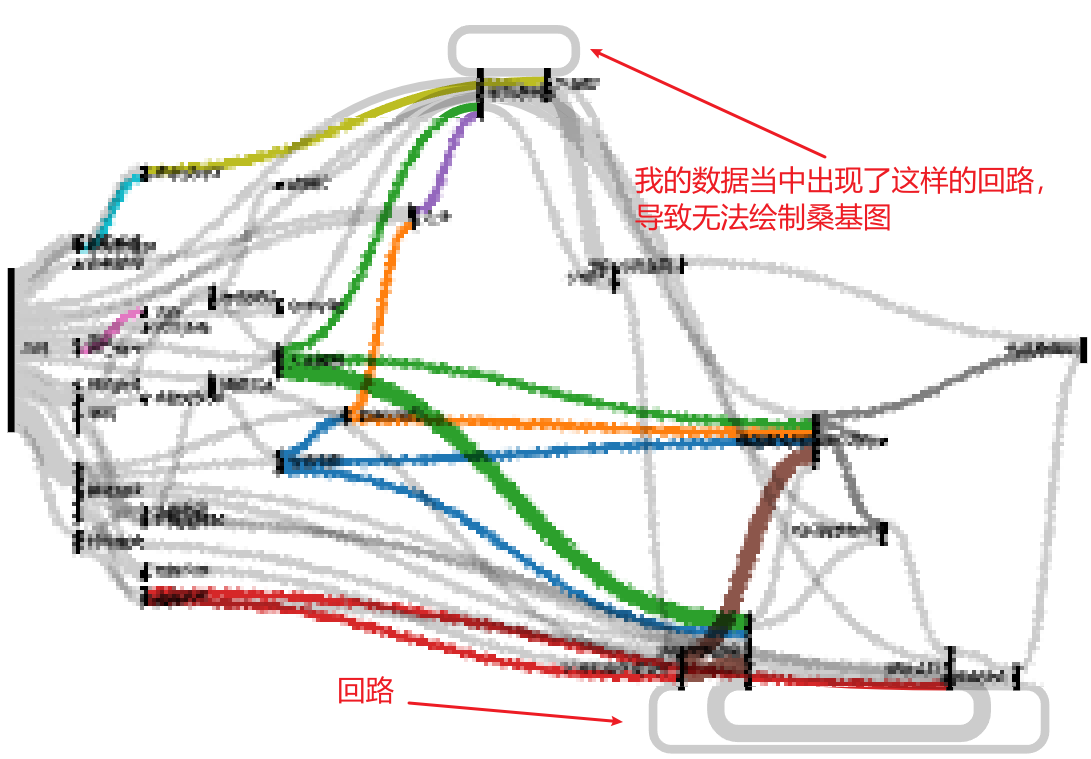

由于这个原因，后来我又尝试了其他的网站，找到了原因，原来是我的数据有问题：

在这里插入图片描述
而上面这个软件我使用的是：https://app.rawgraphs.io/

只需要三步骤即可绘制桑基图：

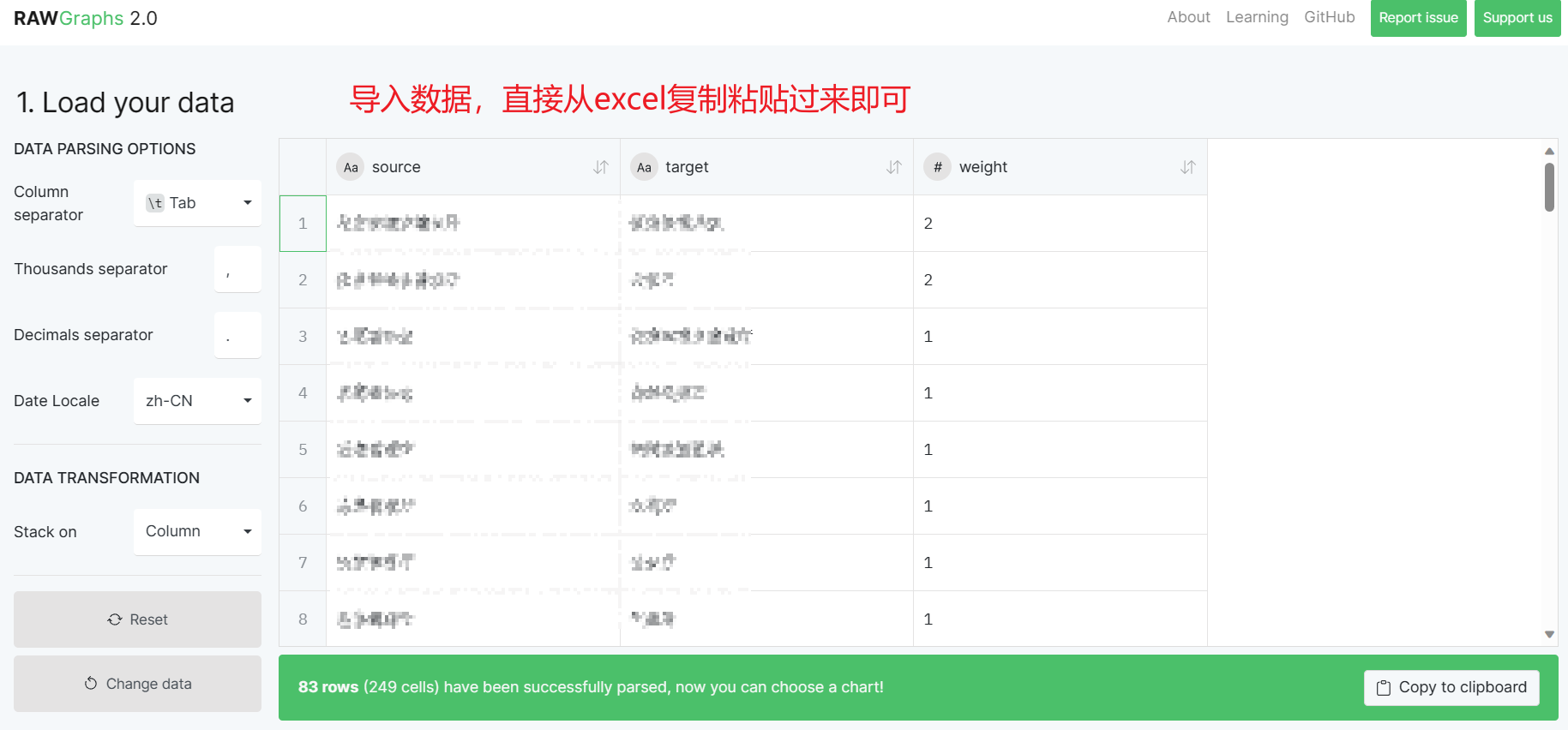

（1）导入数据

在这里插入图片描述

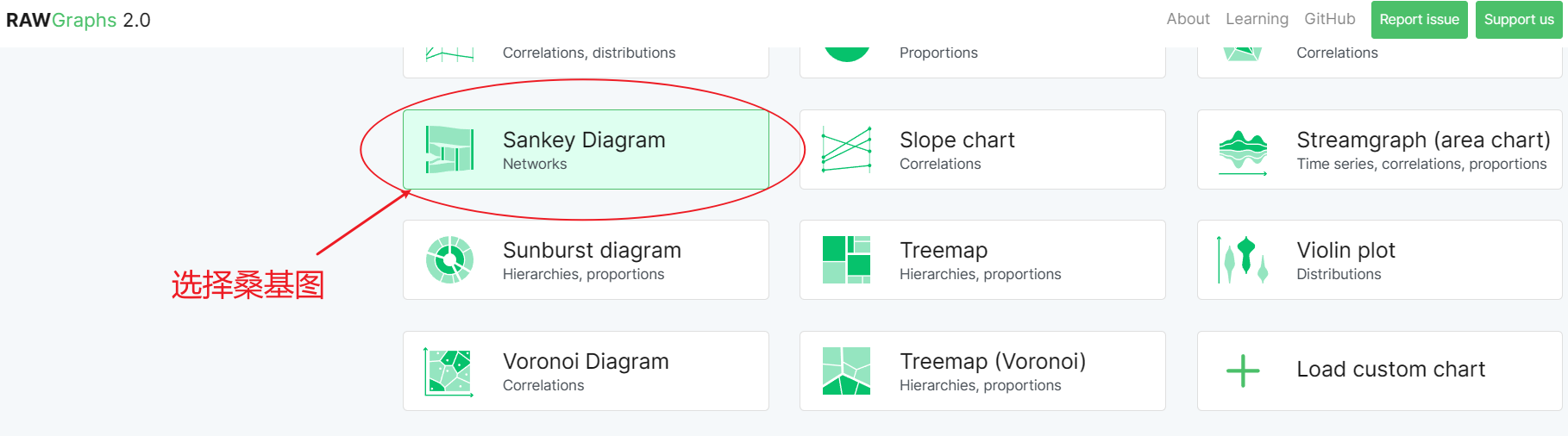

（2）选择桑基图

在这里插入图片描述

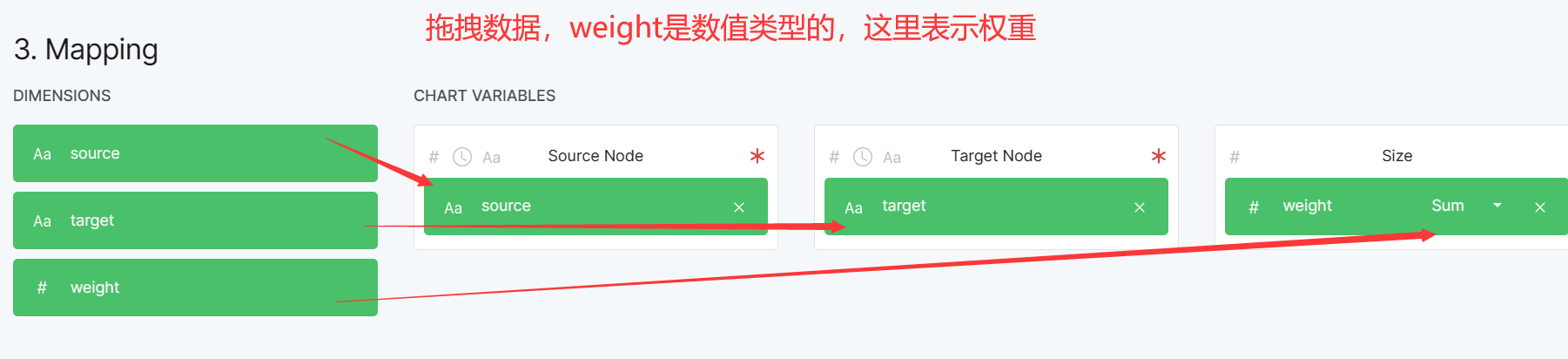

（3）拖拽数据
在这里插入图片描述

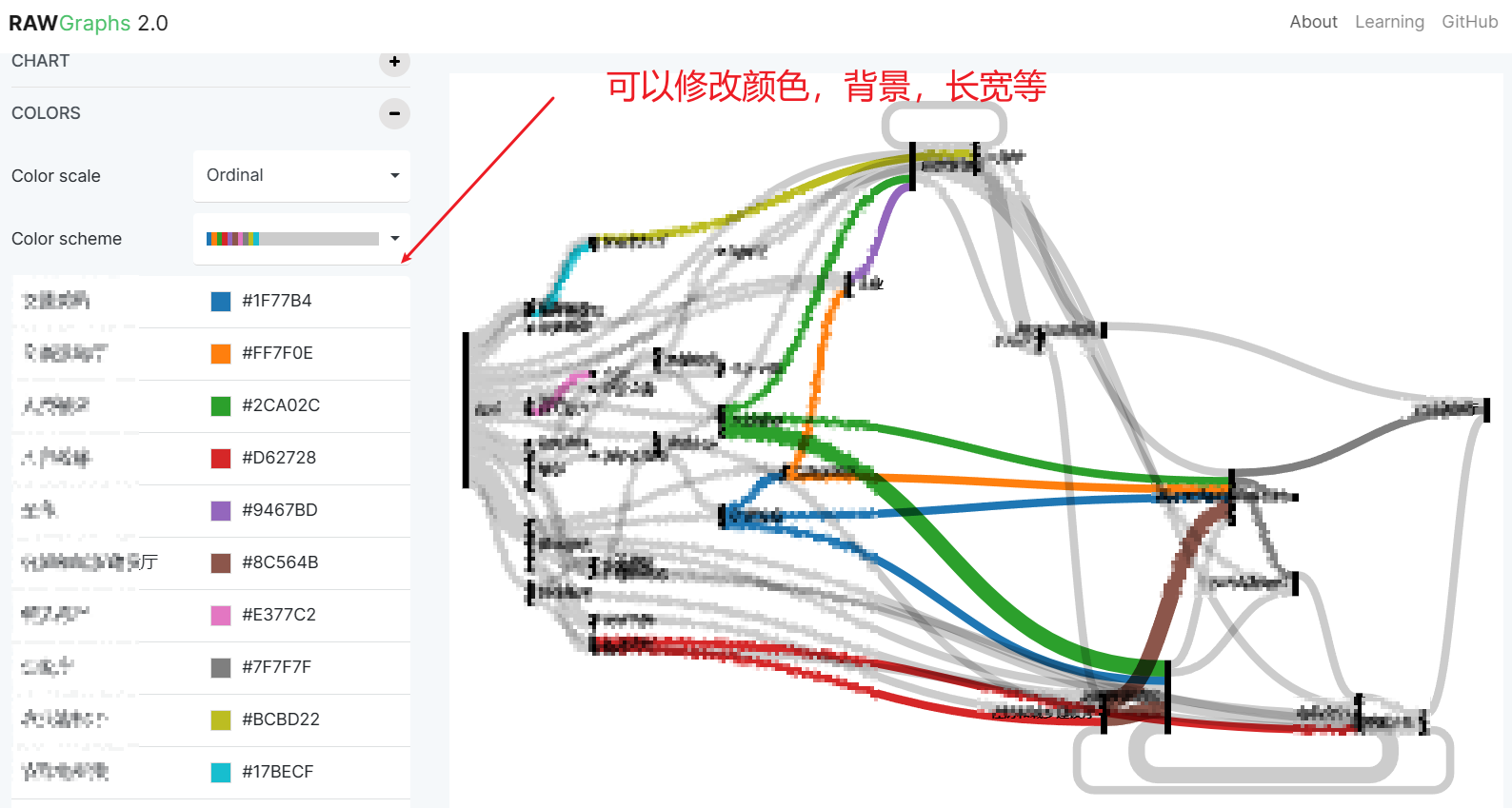

（4）根据自己的选择修改图片
在这里插入图片描述

桑基图制作
