电子专业如何写毕业论文

PS：我将本部分内容总结成一张表格，这样更明白了

电子专业毕业设计论文的结构（二）

请注意：

1)科技文献其中的一个主要功能是为了把作者的设计思想、设计思路迅速向读者进行传达 ，因而其格式非常固定，不需要大家像写小说一样追求技巧、酷炫等，准确、清楚是关键，所以毕业论文的写作是有固定套路的，写毕业设计就像填空一样，把你的内容填到固定的位置。

2)科技文献一般采用总分总的结构，不仅体现在整个文章的体系结构，也体现在每一章，每一节，每一段。

3)毕业设计要体现在进行一个具体的课题设计时的思路。

4)科技文献中不要出现“我们”、“我”等字眼，科技文献一般采取第三人称的、被动的语句形式，可以改为“本文”、“本系统”等。



       电子、自动化等专业学生的毕业设计一般的课题为设计一个电路，编写一段代码，实现某个功能，其设计论文是有一套固定的规范和格式的，一般照此组织文章的话，论文一定是一篇合格、规范的文章。



       电子类学生的毕业设计的论文一般可以分为四个章节：

        1绪论。2方案设计。3硬件电路设计。4软件设计
        正文前一般还要有摘要。软件设计之后还可能有调试、测试等内容，以及总结等。若有调试测试内容可单独做一章，总结另外做一章。有的设计还涉及机械结构的设计等，对于电子类学生来说这不是重点，一般这部分内容可以放在方案设计部分。

1摘要：

一般分为两段。

        第一段写设计课题的背景，目的及意义，也即为什么要进行这样设计，设计的课题有多重要。一般与论文正文部分的绪论对应。

      一般的句式类似为：

      XX是一种......,在（生活、生产、科研、、、）有重要作用，研究XX具有积极和重要的意义。

       第二段写本课题是如何做的，取得了怎样的效果。

      一般的句式类似为：

       本文针对XX，实现了------系统，该系统包括--------。该系统采用-----该系统实现了（到达了）----效果，具有一定的现实意义和实用价值。

        摘要之后一般要有3-5个关键字，这几个关键字可以是：设计的课题、原理、主要芯片等，一般这几个关键字也会体现在论文的标题中。比如采用LPC2124设计了一个超声测距仪，关键字可以是：测距仪，超声，LPC2124。



2绪论：

  绪论主要回答为什么要做这个课题的问题。

  主要从三个方面写:

     1)研究的问题很重要------------------- 课题的背景

     2)别人做的怎样？有什么问题-------课题当前的发展

     3)针对别人的问题我准备如何做,准备解决什么问题------课题的目的，研究的内容，论文的结构



3方案设计：

       方案设计也可以说是概要设计，主要说明设计者打算如何做的问题，让读者知道设计者是如何思考你的问题的。

     方案设计部分一般分为两大部分：总体方案设计和子模块方案设计。

     系统的总体方案可以单独作为一小节，也可以作为这一章的引言部分，总体方案设计部分主要的工作是分析系统的构成（应由几个分模块组成，各子模块之间的关系等），设计各个子模块的功能，设计系统的框图，必要的话还应有一定的理论分析。同时若理论部分比较复杂，这一部分还可以单独做为总体方案设计部分之前的一章。

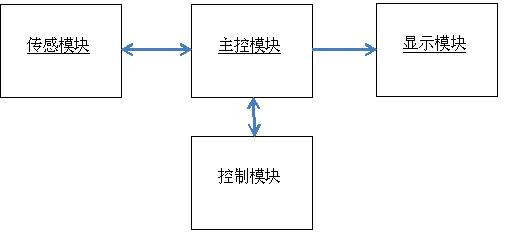

       系统框图的典型结构如下：

        需要注意的是有的课题在设计之初就已经限定了方案，设定了范围，如常见的超声测量、红外测量、基于XX芯片的XX设计等课题，这些要在设计系统框图时要直接体现，若没有指定原理、采用的芯片等则这部分内容是要在经过各个子模块方案设计分析以后才能确定的，在此处不能出现，也不应该出现。

       子模块方案设计部分一般一个子模块作为一小节，只要在设计框图中的 每一个子模块设计内容都要作为一个小节，所以设计系统框图时不要过分纠结于细节！！

       各个子模块方案设计的章节排列一般按照其在系统中的地位和重要性排列。

       子模块方案设计部分主要是分析实现模块功能的各种可能解决方案的优缺点，选择你的实现方案。一般是如下结构（以主控模块为例）：

主控模块方案设计

        主控模块是系统的核心，系统各模块在主控模型的控制下协调工作实现系统功能--------（说明主控模块的功能及地位）。

      方案一：采用FPGA实现：
              该方案的优点，缺点-------

      方案二：采用ARM芯片实现

             该方案的优点，缺点-------

      方案n：

      综上所述，从成本、实现的技术可行性-----，本系统采用----作为控制模块方案。

..............................................................................................................................

各个子模块分析完成后一般要还有一个总结部分，说明系统的总体方案的具体选择。

综上所述，本系统拟采用....为主控模块，以....作为显示模块，以......。

绪论和方案设计总领全文，随后的硬件设计和软件设计部分就是解决具体的设计问题了，方案设计是概要设计，是简略的，不详细的，而硬件设计和软件设计就是具体的，详细的了。

2.1概述
本系统主要包括.......等部分，其中主控模块是系统的核心，协调系统各部分工作。传感模块主要功能是采集....信号；而控制模块主要是根据主控模块发出的模块执行....功能。而显示模块主要的功能是显示操作结果或提示信息等。......系统结构框图如下：

**************************此处要有系统简图
2.2主控模块设计
方案一：采用.....
该方案的优点是......；该方案的缺点是....
.....
方案二：采用.....
该方案的优点是......；该方案的缺点是....
......
.....
根据上文分析，本系统采用....
2.2传感模块设计
方案一：采用.....
该方案的优点是......；该方案的缺点是....
.....
方案二：采用.....
该方案的优点是......；该方案的缺点是....
......
.....
根据上文分析，本系统采用....
2.3控制模块设计
方案一：采用.....
该方案的优点是......；该方案的缺点是....
.....
方案二：采用.....
该方案的优点是......；该方案的缺点是....
......
.....
根据上文分析，本系统采用....
2.4显示模块设计
方案一：采用.....
该方案的优点是......；该方案的缺点是....
.....
方案二：采用.....
该方案的优点是......；该方案的缺点是....
......
.....
根据上文分析，本系统采用....
**************************下面要有综述性的话，给本章做个结尾
综上所述，本系统采用..........................

注意：系统图中有几个矩形就有几个小节的模块设计，所以上例中一共有1+4=5小节

4硬件电路设计：

     1)引言或概述

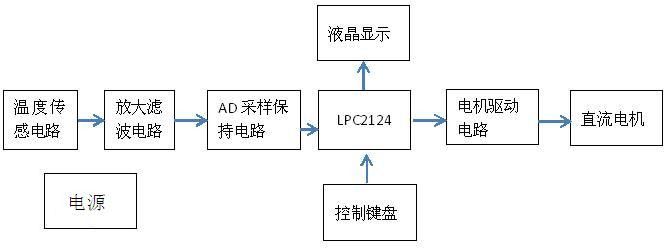

      硬件电路设计部分首先是引言或概述部分，主要是根据方案设计部分内容设计出硬件电路的详细设计框图，要说明总体方案设计的每一个子模块具体应该如何进一步细分，各个功能模块具体的功能是什么，以设计一个温度控制器为例：



        这个详细框图与总体方案设计部分的框图相比要详细的多了，有了这个框图以后就可以进行非常详细的设计了。

       与总体方案部分相比较可以看出：详细设计中的温度传感电路+放大滤波电路+AD采样保持电路就相当于总体方案中的传感模块，而液晶显示模块就相当于总体方案设计中的显示模块。其他类似。可以说详细框图是总体方案设计框图的具体化。上述详细框图还可以进一步明确具体采用何种传感器，何种电机、何种液晶显示模块、何种电机驱动电路、何种直流电机等。

        另外如果电路比较简单，在此部分也可直接给出具体的电路原理图，而不必要给出详细功能框图，否则的话一般要把详细电路原理图放在附录部分。

       2)功能电路设计

       这部分内容首先是该小节的标题一定是XX功能电路设计，要具体。在进行具体电路设计的时候会涉及到芯片的选择、电路形式的选择，元器件类型及参数的选择和计算等，这都是这部分的内容，当然还要有最终的结果也就是电路原理图。一般这部分的结构如下：

         首先叙述这部分主要功能，一段即可。电路原理图可以在这里直接绘出，也可以在这一节的最后给出，但是注意也只有这两处才可以给出电路原理图，且原理图必须从总原理图上截取，要完整，并能够体现连接关系。

        下一部分一般是围绕功能电路的核心来叙述，每一个功能电路都是由核心的，如主控模块的核心是嵌入式芯片，显示模块的核心是液晶模块、或数码管等。所以论文随后的部分可以是如下

         首先可以叙述核心模块、核心芯片的特点等，具体如何使用不要在此叙述，这一般是软件部分所叙述的内容。这一部分内容也是不少学生用来凑字数的内容，但是要注意参考文献可以有，但是不要太滥！

         随后写各子功能模块电路的设计，以主控模块为例，可以写其时钟电路、复位电路，说明这些电路的功能、常见的形式、本系统所采用的形式、依据等；以显示模块为例，若采用数码管显示，要设计到需要多少位数码管，LED，每一个数码管、LED管显示的内容，采用的是动态、还是静态显示方式等；以键盘电路为例，涉及到需要采用几个按键，各个按键的功能是什么，采用的是独立式、矩阵式、还是编码式按键-----在这部分内容中也可能涉及到方案的选择问题，需要比较其优缺点等，有部分还涉及到计算，如放大滤波电路各个元器件参数的选择计算等，这部分内容甚至涉及到了部分理论分析内容，还有有关的图表等，这些都可以在文章中有所体现。

       另外需要注意的是，如果这一部分内容比较少可以几部分内容放在一个小节中写，而如果内容比较多的话则需要进一步分节。

       还有一个需要注意的是各个功能电路之间的顺序排列应该按照其重要性排列，最简单也要按照其字数的多少排列：重要性强的放在前，弱的放在后，字数多的放在前，字数少的放在后。如上例中可以先主控模块，接着传感模块，然后电机驱动模块，次之液晶显示模块，最后控制键盘、电源等。

5软件设计

       再次强调，科技文献采用的文章结构一定是总分总，或总分结构，所以软件设计部分首先也是概述部分。

1)概述

       这部分主要叙述采用软件编码方式实现了什么系统什么功能，各个功能的作用是什么，一般这里还要给出系统的主流程图，体现出系统功能来。随后的各个小节具体描述各个子功能是如何实现的。

      另外如果涉及到特殊的、不一样的开发方式、工具等也可以开一小节叙述。

2)子功能实现

        在功能（模块）是一定要在主流程中体现出来的

       首先说明这一功能模块实现何种功能，涉及到哪些硬件，采用何种方式实现的，一般采用一段即可。‘

        随后内容主要叙述实现该功能其工作原理是什么，涉及到哪些寄存器，操作时序是什么等，比如以液晶显示功能设计为例：

        液晶显示功能设计

        液晶显示功能主要实现通过操作XX液晶模块显示当前的时间、温度及状态等功能。

        XX液晶模块功能-----

        XX液晶模块功能操作方法-----

         XX液晶模块功能实现----------

       在说明操作方法及功能实现的时候应该有必要的流程图和关键代码。

       以键盘电路为例：

       键盘功能设计
       本系统采用机械式按键实现系统功能的设定及有关参数的设计，系统采用了4X4矩阵式键盘，并采用中断的方式提高了系统响应的速度。其中16个按键的功能分别为：

      K1：-----

      K1：-----

      K16：-----

      1)中断处理

      -----------

      2)按键识别方法

      --------------

     3）功能实现

     ---------------

必须要注意，软件设计部分必然涉及到芯片的使用，寄存器的配置等内容，有部分的作者将这部分的内容放在硬件电路设计部分，这是不对的，简单的说，比如系统采用MCS51单片机，可能涉及到定时器的使用，这时候就可以在软件涉及部分灌灌水了：定时计数的4种方式，优缺点，配置方法等

字数安排

一般摘要总共200-300字之间，其他4个章节每章3-5页即可

一般绪论3页；方案设计3-4页；硬件电路设计一般不少于5页，可以适当增加，不要有太多的器件介绍（查重率太高），每个功能模块占一小节；4章软件功能设计部分一般也不少于5页，每一个功能实现占一个小节。如果都是按照功能模块来组织的话，3、4章的小节数都是一样的。

需要注意的是硬件电路设计部分主要涉及元器件之间的连接---主要是讲述你如何设计电路原理图的！！

软件部分主要讲你如何利用这些硬件实现特定功能，可能涉及时序、有关寄存器配置等内容。一定要有流程图！有解释！可以有部分关键代码，但不是必须。
