Cadence Capture CIS软件使用技巧

        多逻辑器件的建立，分为两种：Homogeneous和Heterogenous，Homogenous是一种对称结构，Heterogenous的两部分可以完全不同，下面先介绍后者。

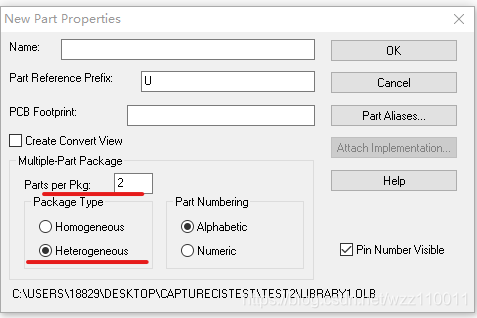

1、新建一个Part，Parts per Pkg设置为2，表示有两部分组成，Package Type勾选Heterogenous。

2、完成第一部分的引脚设置

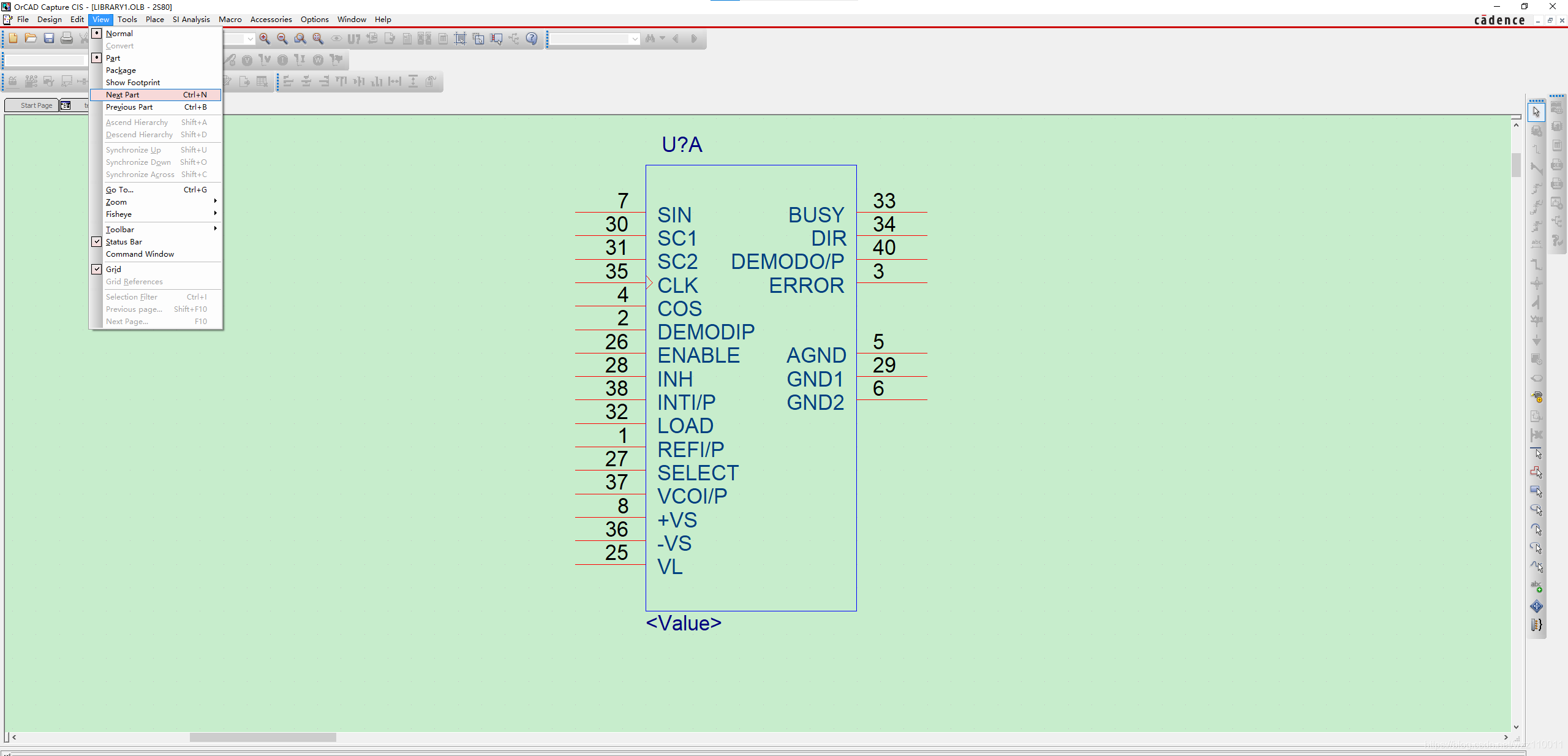

 3、在当前界面，选择“View”->"Next Part"

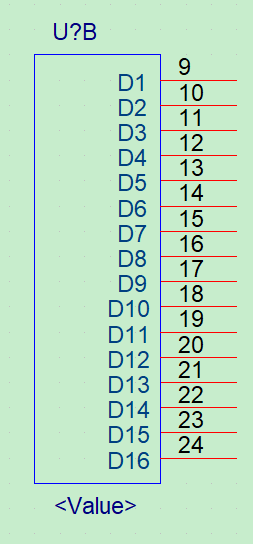

 4、完成第二部分的绘制，这里采用Pin Array的方式，因为这些引脚的顺序和命名是有规律的，值得注意的一个小点：Pin Spacing设置为1，代表了引脚间距是100mil。

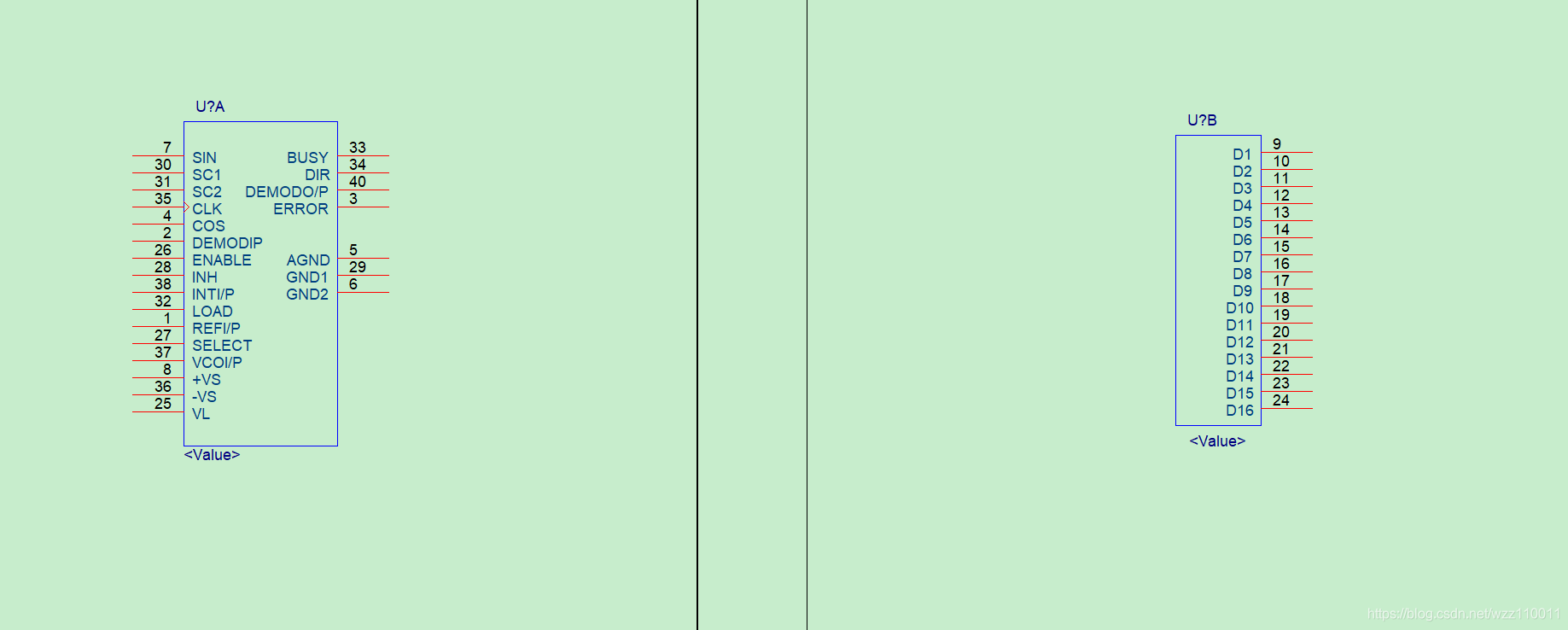

 5、视图的切换，"View"->"Package"，可以看到整体

 6、在任一part双击或者"View"->"Part"，即可回到某一部分。
