MSP430ADC转化失败的原因

最近的我的一个项目中用到了MSP430F149的ADC转化，由于我需要两路模数转化，索性就使用了P6.0和P6.1口，按照User's Guide查寄存器，也参考了好多TI的官方例程，不管是单通道单次转化，还是多通道转化，结果一直都不正确，我反反复复修改了N遍程序，排除了任何可能出错的地方，可转化结果依然不对，尽管ADC的转化的特征曲线不是直线，但转化结果误差还是很大。我怀疑是430内部ADC的自身输入阻抗过小，在德州仪器的技术支持论坛上，TI总部的工程师也谈到过内部ADC的自身阻抗，在我更换了输入信号之后还是不成功。

由于我身边的朋友没有人会使用430，会的人也仅仅是Copy别人的程序，没有亲自写过ADC的程序。我不得不吐槽一句，我所在的整个机械与电子工程学院都没有几个人（还是研究生）能够熟练掌握430的人，他们不是采用51就是Arduino，设计到嵌入式操作系统，就采用树莓派（高校里面的自然科学基金项目竟然是采用这种方案结题）。市面上便携式仪器中很多都会用到超低功耗的430单片机，然而他们却还是停留在51单片机上，一些硕士毕业论文依然如此。所以我只能自己解决，因为实在没办法使用430内部的ADC，所以我使用了ADC0808这一款8位的模数转化芯片，根据时序图很容易写出了程序。但是这得耗费13个IO，我还是不甘心。

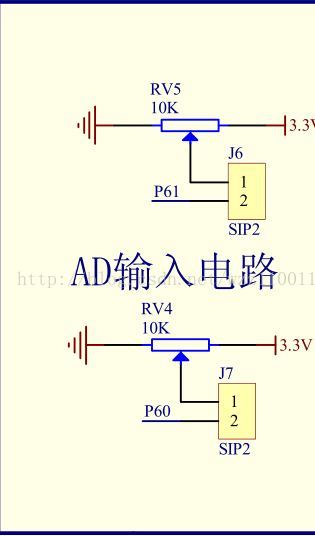

在我无意当中查看430的最小系统板的原理图时，偶然看到了原来板子上的P6.0和P6.1是已将连接到一个10K的分压电阻的，怪不得我每次输入一个信号，转化结果都不对。这下我终于找到看问题的原因所在，解决了困扰我好多天的疑惑。

这件事给我的教训是，在使用开发板做开发时，一定要仔细查看商家给的原理图，弄懂每个IO，每个插针的内部连接电路，这样才不容易出错。
