1. 引言

熟悉CSR867X芯片方案的开发人员一定对UFE工具印象深刻。UFE（universal front end）工具是ADK自带的声学调音工具，能够满足音乐播放、免提通话等场景的声学调音的一般需求。其音乐播放调音界面如下：
在这里插入图片描述
从上图可以看出，音频数据从右侧天线输入，其音频编码格式为APTX_HD，采样率44.1k，采样精度24位。在经过Decoder解码器解码后转成双声道的PCM格式音频数据，经过Compander（压扩器）、User EQ（用户均衡器）、Bass Enhancement（低音增强）、Speaker EQ（扬声器均衡器）、Stereo Enhancement（立体声增强）、Crossover（分频器）、Main Volume（主音量控制）等模块的处理后通过模拟通道输出。其中除了Main Volume和Crossover模块以外，所有模块对音频信号的处理都是不区分左右通道的，例如Speaker EQ模块：

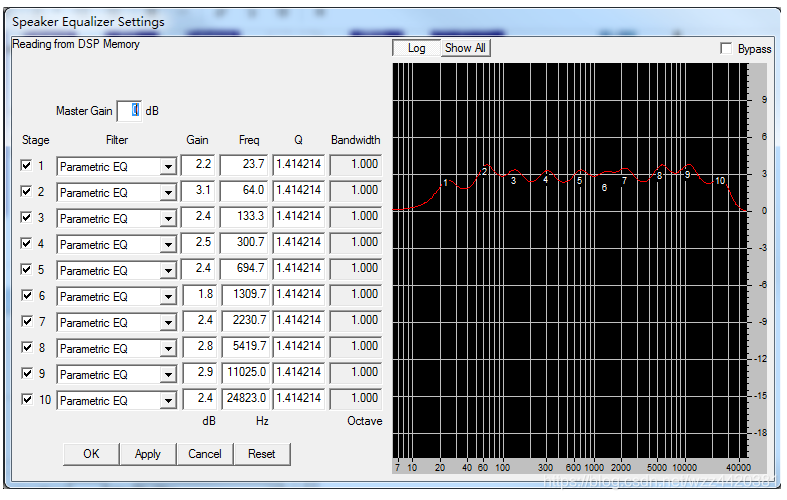

在这里插入图片描述
可以看到Speaker EQ模块有10个点的滤波器，每个滤波器的参数有Gain（增益）、Freq（频率）、Q值（滤波器品质因数）和带宽（一个计算值，不能设置）。这10个滤波器的参数会同时作用在左右声道。

本文给出了一种支持左右声道各10个Speaker EQ的方案，并给出一个基于matlab GUI的调音工具设计。

2. 主要功能

左右通道各10个Speaker EQ（支持任何蓝牙音频解码格式、任何音源）
可在VM层读写每个Speaker EQ的每个参数（滤波器类型、增益、频率、品质因数）
可通过matlab GUI实时调节每个Speaker EQ的每个参数

修改后的系统框图如下：
在这里插入图片描述

3. 项目难点

3.1. 改造音频链路

基本思路是，在现有音频链路的基础上，将整个Speaker EQ模块改为左通道独享，然后拷贝一个完整的Speaker EQ模块单独给右通道使用。首先创建修改原有的speaker eq的数组定义，使其只处理左通道数据：

// music_example_config.asm

    .VAR SpkrEqDefnTable[$user_eq.DEFINITION_TABLE_SIZE] =
        MAX_NUM_SPKR_EQ_BANKS,
        MAX_NUM_SPKR_EQ_STAGES,
        &spkr_eq_left_dm2,
        &spkr_eq_left_dm2,
        &SpkrEqCoefsA,
        &SpkrEqCoefsB,
        &$audio_proc.hq_peq.initialize,
        &$audio_proc.hq_peq.zero_delay_data,
        &$audio_proc.hq_peq.process;

接着创建一个新的R speaker eq数组定义，其只处理右通道的数据：

// music_example_config.asm

    .VAR SpkrEqDefnTable2[$user_eq.DEFINITION_TABLE_SIZE] =
        MAX_NUM_SPKR_EQ_BANKS,
        MAX_NUM_SPKR_EQ_STAGES,
        &spkr_eq_right_dm2,
        &spkr_eq_right_dm2,
        &SpkrEqCoefsC,
        &SpkrEqCoefsD,
        &$audio_proc.hq_peq.initialize,
        &$audio_proc.hq_peq.zero_delay_data,
        &$audio_proc.hq_peq.process;

然后为R speaker eq创建滤波器系数存储空间，并将此系数关联到右通道的音频数据流：

// music_example_config.asm

   .VAR/DM2 spkr_eq_right_dm2[MAX_SPKR_EQ_OBJECT_SIZE] =
        &stream_map_right_in,                   // PTR_INPUT_DATA_BUFF_FIELD
        &stream_map_right_in,                   // PTR_OUTPUT_DATA_BUFF_FIELD
        MAX_NUM_SPKR_EQ_STAGES,                 // MAX_STAGES_FIELD
        &SpkrEqCoefsC,                          // PARAM_PTR_FIELD
        0 ...;

.VAR SpkrEqCoefsC[3+6*MAX_NUM_SPKR_EQ_STAGES] =
        $spkrEq.Fs44.NumBands,
        $spkrEq.Fs44.GainExp,
        $spkrEq.Fs44.GainMant,
        $spkrEq.Fs44.Stage1.b2,  $spkrEq.Fs44.Stage1.b1,  $spkrEq.Fs44.Stage1.b0,  $spkrEq.Fs44.Stage1.a2,  $spkrEq.Fs44.Stage1.a1,
        $spkrEq.Fs44.Stage2.b2,  $spkrEq.Fs44.Stage2.b1,  $spkrEq.Fs44.Stage2.b0,  $spkrEq.Fs44.Stage2.a2,  $spkrEq.Fs44.Stage2.a1,
        $spkrEq.Fs44.Stage3.b2,  $spkrEq.Fs44.Stage3.b1,  $spkrEq.Fs44.Stage3.b0,  $spkrEq.Fs44.Stage3.a2,  $spkrEq.Fs44.Stage3.a1,
        $spkrEq.Fs44.Stage4.b2,  $spkrEq.Fs44.Stage4.b1,  $spkrEq.Fs44.Stage4.b0,  $spkrEq.Fs44.Stage4.a2,  $spkrEq.Fs44.Stage4.a1,
        $spkrEq.Fs44.Stage5.b2,  $spkrEq.Fs44.Stage5.b1,  $spkrEq.Fs44.Stage5.b0,  $spkrEq.Fs44.Stage5.a2,  $spkrEq.Fs44.Stage5.a1,
        $spkrEq.Fs44.Stage6.b2,  $spkrEq.Fs44.Stage6.b1,  $spkrEq.Fs44.Stage6.b0,  $spkrEq.Fs44.Stage6.a2,  $spkrEq.Fs44.Stage6.a1,
        $spkrEq.Fs44.Stage7.b2,  $spkrEq.Fs44.Stage7.b1,  $spkrEq.Fs44.Stage7.b0,  $spkrEq.Fs44.Stage7.a2,  $spkrEq.Fs44.Stage7.a1,
        $spkrEq.Fs44.Stage8.b2,  $spkrEq.Fs44.Stage8.b1,  $spkrEq.Fs44.Stage8.b0,  $spkrEq.Fs44.Stage8.a2,  $spkrEq.Fs44.Stage8.a1,
        $spkrEq.Fs44.Stage9.b2,  $spkrEq.Fs44.Stage9.b1,  $spkrEq.Fs44.Stage9.b0,  $spkrEq.Fs44.Stage9.a2,  $spkrEq.Fs44.Stage9.a1,
        $spkrEq.Fs44.Stage10.b2, $spkrEq.Fs44.Stage10.b1, $spkrEq.Fs44.Stage10.b0, $spkrEq.Fs44.Stage10.a2, $spkrEq.Fs44.Stage10.a1,
      $spkrEq.Fs44.Stage1.scale, $spkrEq.Fs44.Stage2.scale, $spkrEq.Fs44.Stage3.scale, $spkrEq.Fs44.Stage4.scale, $spkrEq.Fs44.Stage5.scale,
      $spkrEq.Fs44.Stage6.scale, $spkrEq.Fs44.Stage7.scale, $spkrEq.Fs44.Stage8.scale, $spkrEq.Fs44.Stage9.scale, $spkrEq.Fs44.Stage10.scale;

   // 48 kHz coefficients if not using coefficient calculation routines
    .VAR SpkrEqCoefsD[3+6*MAX_NUM_SPKR_EQ_STAGES] =
        $spkrEq.Fs48.NumBands,
        $spkrEq.Fs48.GainExp,
        $spkrEq.Fs48.GainMant,
        $spkrEq.Fs48.Stage1.b2,  $spkrEq.Fs48.Stage1.b1,  $spkrEq.Fs48.Stage1.b0,  $spkrEq.Fs48.Stage1.a2,  $spkrEq.Fs48.Stage1.a1,
        $spkrEq.Fs48
