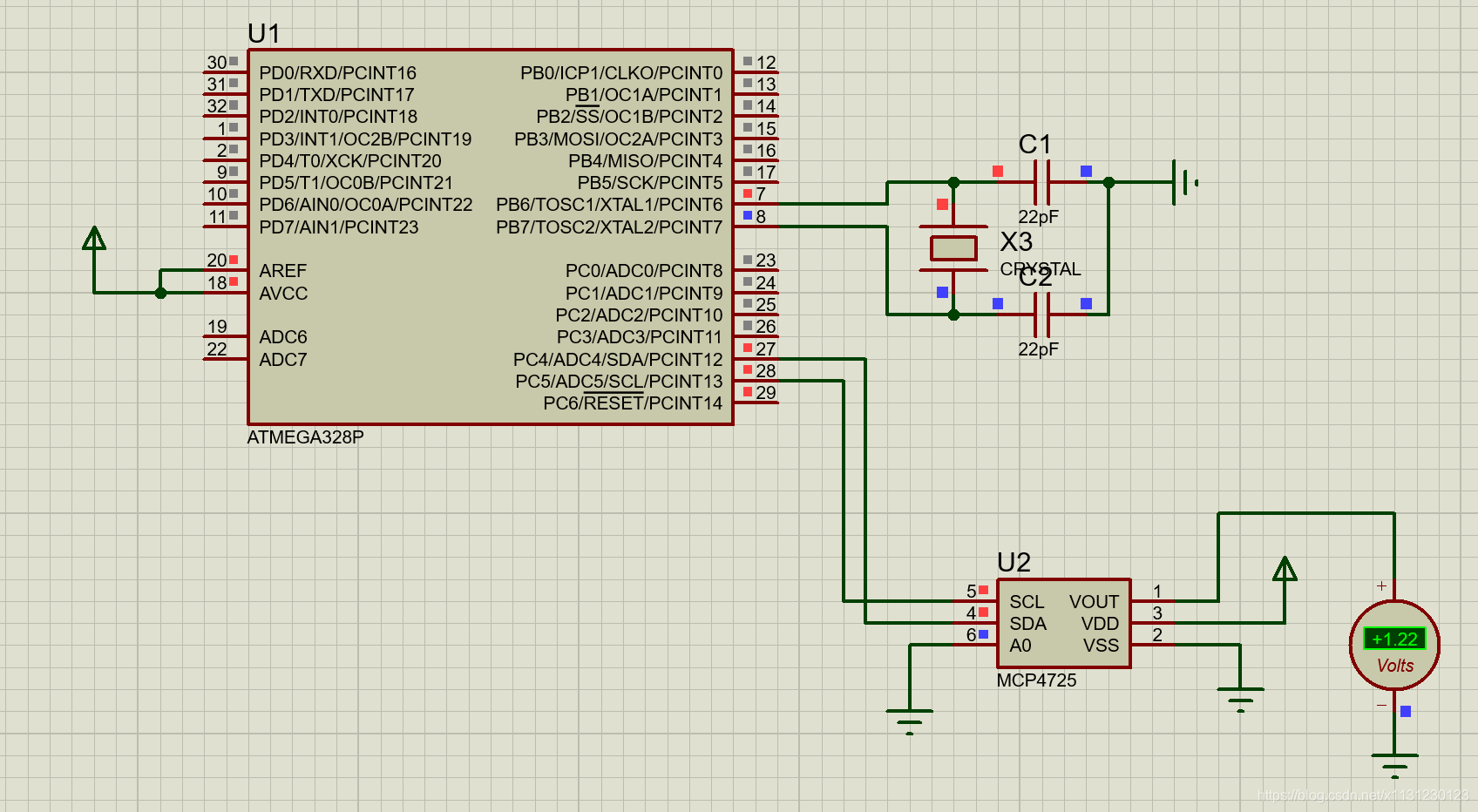

arduino atmega328P MCP4725 proteus 仿真程序

XD742971636

于 2020-10-29 17:43:14 发布

阅读量2k

点赞数

分类专栏： TB作品文章标签： MCP4725 arduino 单片机程序

本文链接：https://blog.csdn.net/x1131230123/article/details/109365296

版权

TB作品专栏收录该内容

405 篇文章

订阅专栏

这篇博客介绍了如何使用MCP4725 I2C接口的ADC进行电压映射，包括初始化步骤、数据传输方法和关键代码示例。通过Wire库操作，实现0-5V电压范围的精确数字化控制。

摘要生成于 C知道，由 DeepSeek-R1 满血版支持，前往体验 >

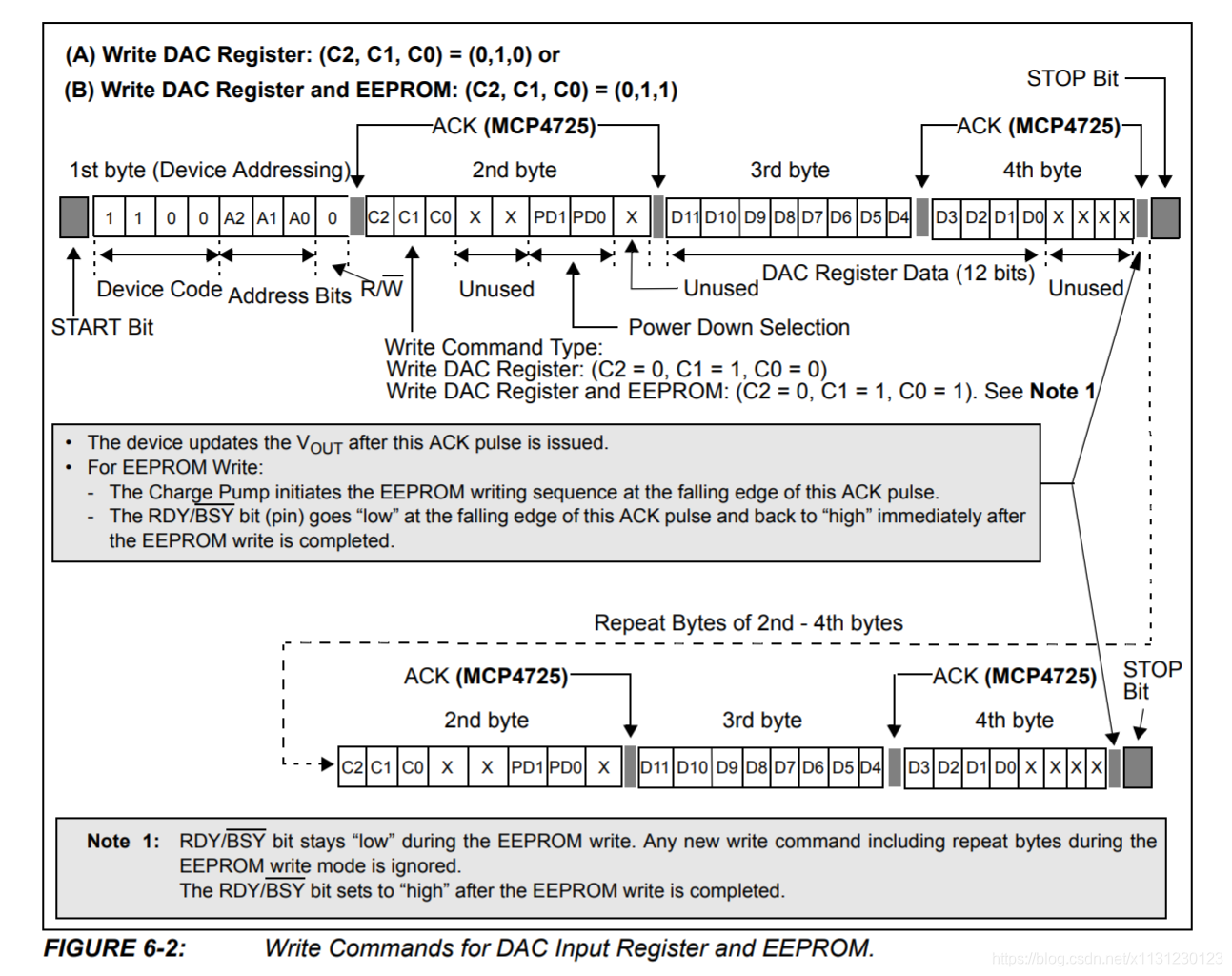

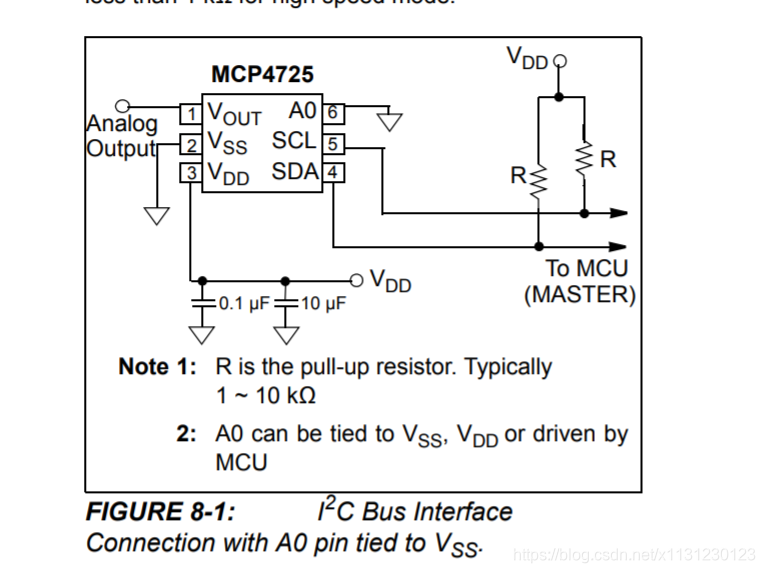

数据手册：https://item.szlcsc.com/62476.html
在这里插入图片描述



#include <Wire.h> /* Include the Wire library to  I2C */

/* This is the I2C Address of the MCP4725, by default (A0 pulled to GND). */
#define MCP4725_ADDR 0x60
/* For devices with A0 pulled HIGH, use 0x61 */


unsigned int adcvalue = 1000;//0~4095 代表了0到5V

void setup()
{
  Wire.begin();

  Wire.beginTransmission( MCP4725_ADDR );
  Wire.write( 64 );                       /* cmd to update the DAC */
  Wire.write( adcvalue >> 4 );            /* the 8 most significant bits... */
  Wire.write( (adcvalue & 0x000f) << 4 ); /* the 4 least significant bits... */
  Wire.endTransmission();
}


void loop()
{
}
