介绍了一个基于74HC595移位寄存器控制的16*16点阵显示器设计，实现滚动显示功能，包括控制方向、速度及暂停等，并通过四个按键选择不同的显示内容。

摘要生成于 C知道，由 DeepSeek-R1 满血版支持，前往体验 >

课程设计题二十二：点阵显示器显示设计
（1）上电后滚动显示学校名称。
（2）按键1按下，滚动显示班级。
（3）按键2按下，滚动显示姓名及学号。
（4）一键开关。

首先找一个差不多的设计

这个设计网上找的，是一个16*16点阵（4个拼凑的）显示一个设计。
这个设计可以向左显示广告语、向右显示广告语、加速、减速、开始、暂停。
在这里插入图片描述
修改程序到自己可以使用：
（1）需要自己修改程序里变量zi = 15，有多少个字就写多少。

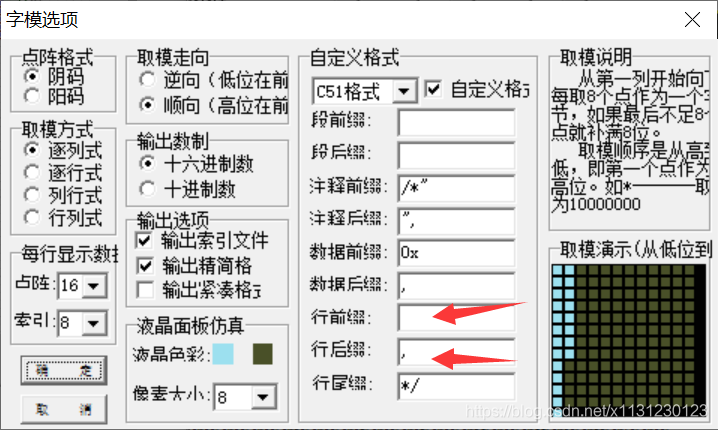

（2）汉字取模应该是下图这样的设置。
（3）根据取模修改程序里unsigned char code tab[]数组。最开始的32个字节不要动，最后面的32个字节也不要动。
在这里插入图片描述

#include <reg51.h>                                                                                      /* 头文件 */

sbit	shcp	= P1 ^ 2;                              /* 数据输入时钟线 595的11脚 */
sbit	stcp	= P1 ^ 1;                              /* 输出存储器锁存时钟线 595的12脚 */
sbit	ds	= P1 ^ 0;                               /* 数据线  595的14脚 */

sbit	s1	= P3 ^ 1;                                /*按下暂停再暂按继续 */
sbit	s2	= P3 ^ 2;                                /*按下方向取反 */
sbit			s3	= P3 ^ 3;                            /*按下加速 */
sbit			s4	= P3 ^ 4;                            /*按下减速 */


unsigned char		fx;                  /* 方向切换 */

unsigned char		alt;               /* 数据移动定时时间 */
unsigned int		net;              /* 控制显示的字符 */
unsigned int		net_2;              /* 控制显示的字符 */
unsigned char		speed	= 5;        /* 数据移动时间变量 */
unsigned char		zi	= 2;  //----------------------这里是需要自己根据字数个数修改的----------------------
unsigned int		zong;     /*    （所有的字数+1）*32   字数指的是汉字，字母、数字两个算一个数字 */

unsigned char code	tab[] = {

	0x00, 0x00, 0x00, 0x00, 0x00, 0x00, 0x00, 0x00, 0x00, 0x00, 0x00, 0x00, 0x00, 0x00, 0x00, 0x00,
	0x00, 0x00, 0x00, 0x00, 0x00, 0x00, 0x00, 0x00, 0x00, 0x00, 0x00, 0x00, 0x00, 0x00, 0x00, 0x00, //前后32个0x00不要动

0x00,0x04,0x04,0x06,0x04,0x04,0x04,0x08,0x04,0x08,0xFF,0xFF,0x00,0x00,0x00,0x00,
0x00,0x00,0xFF,0xFC,0x02,0x02,0x04,0x02,0x08,0x02,0x10,0x02,0x00,0x1E,0x00,0x00,/*"北",0*/

0x20,0x00,0x20,0x02,0x20,0x04,0x27,0xD8,0x24,0x40,0x24,0x42,0xA4,0x41,0x64,0x7E,
0x24,0x40,0x24,0x40,0x24,0x40,0x27,0xD0,0x20,0x08,0x20,0x06,0x20,0x00,0x00,0x00,/*"京",1*/


	0x00, 0x00, 0x00, 0x00, 0x00, 0x00, 0x00, 0x00, 0x00, 0x00, 0x00, 0x00, 0x00, 0x00, 0x00, 0x00,//前后32个0x00不要动
	0x00, 0x00, 0x00, 0x00, 0x00, 0x00, 0x00, 0x00, 0x00, 0x00, 0x00, 0x00, 0x00, 0x00, 0x00, 0x00,
};

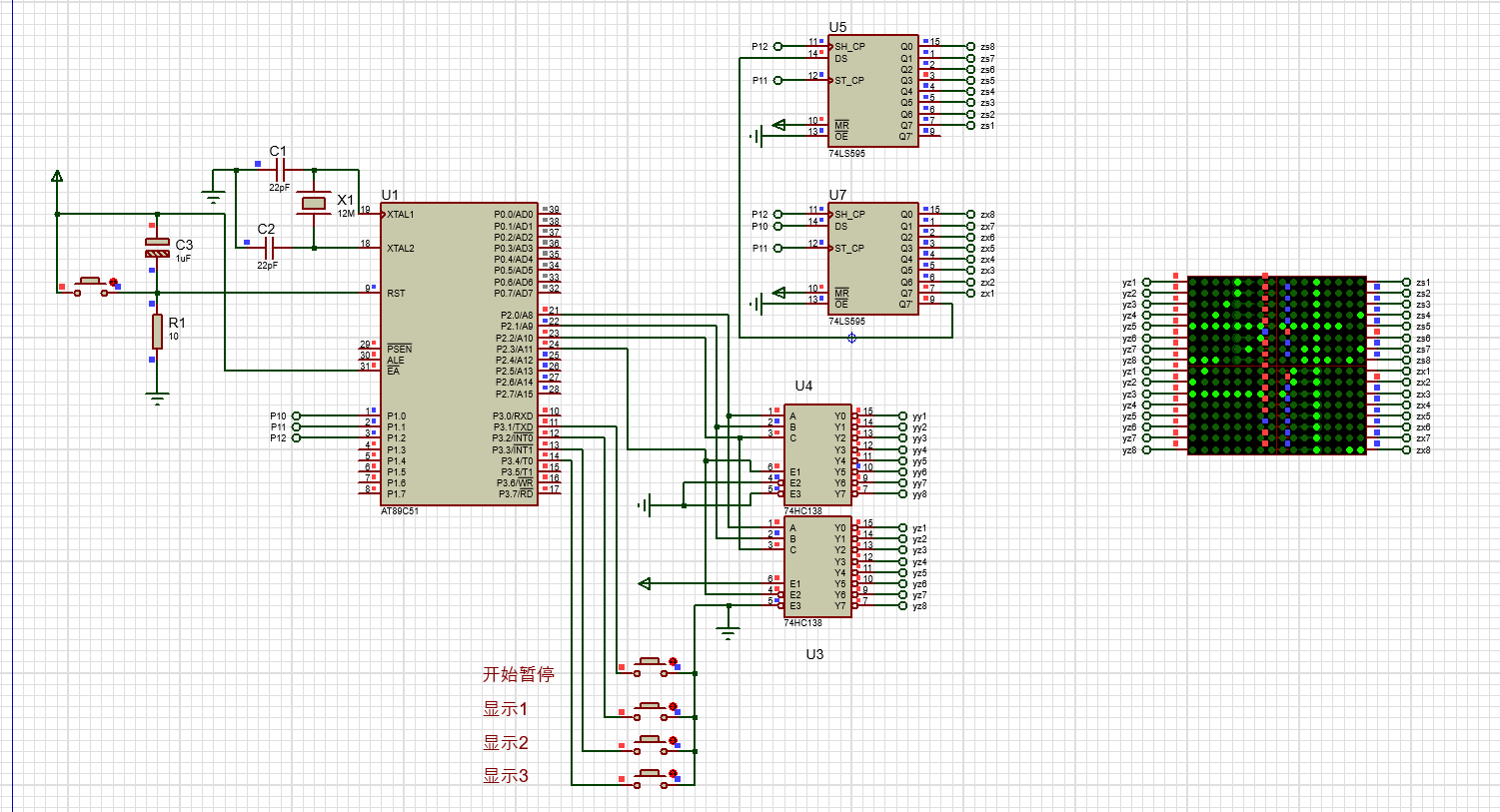

动图效果：
在这里插入图片描述

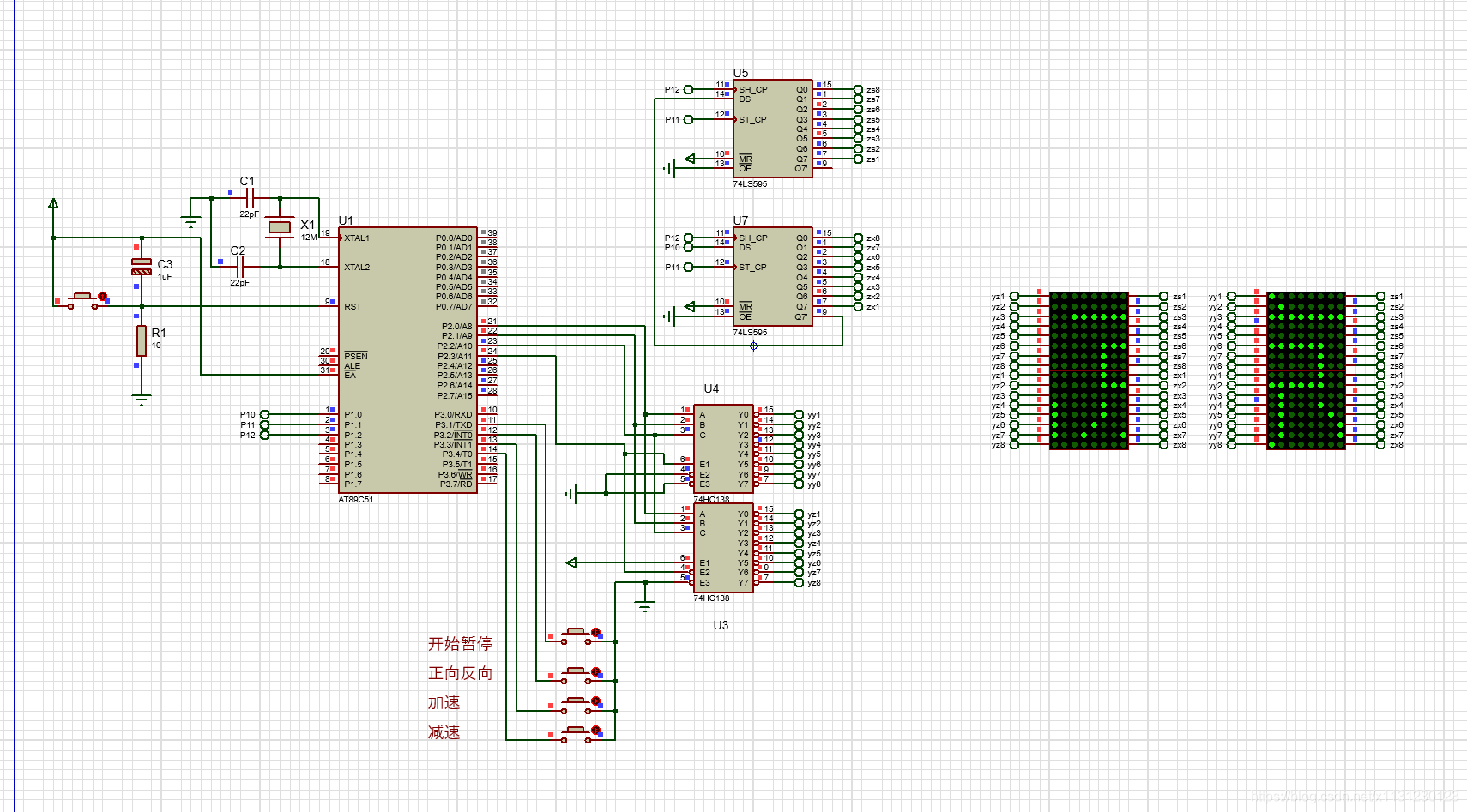

然后制作点阵显示器显示设计

需要四个按键
按键1按下后滚动显示数组1的内容
按键2按下后滚动显示数组2的内容
按键3按下后滚动显示数组3的内容
按键4就相当于这个设计里的开始暂停按钮。开启滚动和关闭滚动。

对比之前那个设计。删除其余3个按键的处理，写点我们的处理即可。

在这里插入图片描述
代码和仿真：

	http://dt1.8tupian.net/2/28880a67b8888.pg3

这个程序是为了使用移位寄存器（例如74HC595）控制LED显示的滚动LED显示设计的。以下是主要组件和功能的详细说明：

硬件配置：

引脚：
- shcp（移位寄存器时钟引脚）：连接到P1^2（端口1的第2脚）。
- stcp（存储寄存器时钟引脚）：连接到P1^1（端口1的第1脚）。
- ds（数据引脚）：连接到P1^0（端口1的第0脚）。
- s1、s2、s3、s4：用于控制的按钮，分别连接到P3^1、P32、P3^3、P34。
