51 单片机 程序 proteus 智能 加热器 DS18B20 DS1302

所以整个题目所需要用到的器件为：

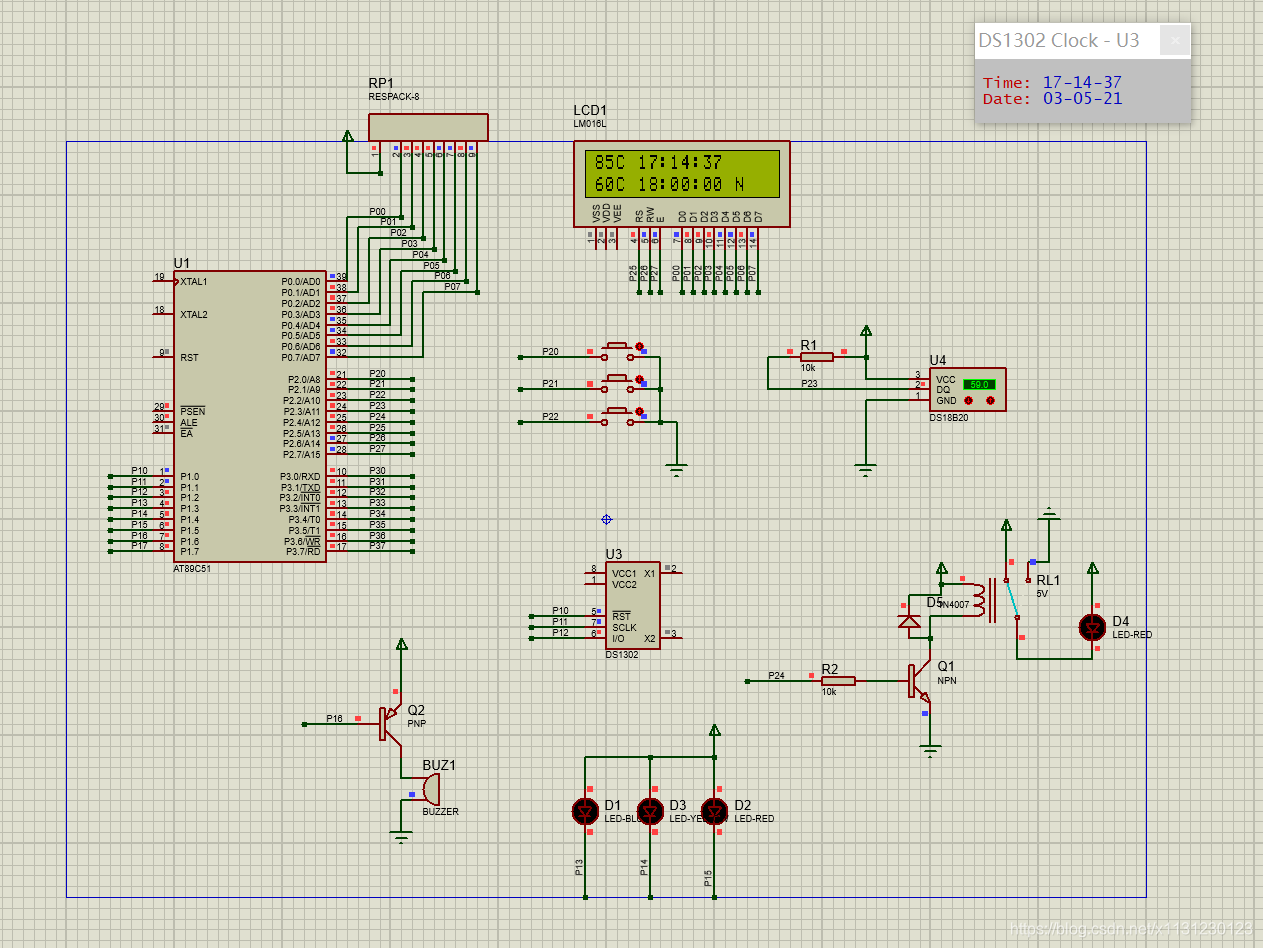

单片机+ DS18B20温度传感器+ LCD1602显示屏+三个按键+ DS1302时钟芯片+三个小灯（蓝色、黄色和红色）+蜂鸣器+继电器
整个作品的功能有如下这些点：
（1） 单片机程序读取温度并显示。读取的是DS18B20温度传感器内部的温度。
（2） 单片机程序读取时间并显示，读取的是DS1302芯片的时间，这个时间会和电脑时间保持一致。
（3） 按键可以设定水温，按键一用于选择按键2和按键3用于加减，设置的时候带设置的值进行游标闪烁，以提示此时正在设置这个值。
（4） 按键可以设置打开预约或者关闭预约，按键可以设置预约时间。
（5） 如果处于打开预约状态，那么到了预约时间后，系统会开始加热工作。
（6） 如果处于打开预约状态，蓝色小灯处于点亮状态；如果处于没有打开预约状态，蓝色小灯处于熄灭状态。
（7） 如果处于加热状态，红色小灯处于点亮状态。比如设定温度为40℃，那么单片机程序从0℃加热到40℃这个过程红色小灯应该一直处于点亮的状态。
（8） 如果处于保温状态，黄色小灯处于点亮状态。比如设定温度为40℃，那么单片机程序加热到40℃之后就会处于保温状态，此时黄色小灯应该处于点亮状态。
（9） 超温断电保护并蜂鸣器报警。这里的超温是指105℃，当检测到的温度超过105℃时，则单片机控制继电器断开，并且进行蜂鸣器报警。
（10） 控制加热的时候，也即是单片机程序控制继电器吸合。此时温度上升过程只能我们人工去调节DS18B20温度传感器。到达设定温度后，单片机程序会控制继电器断开，此时即进入保温状态。
