【单片机】74HC4052电路图，单片机端口复用电路

74HC4052电路图

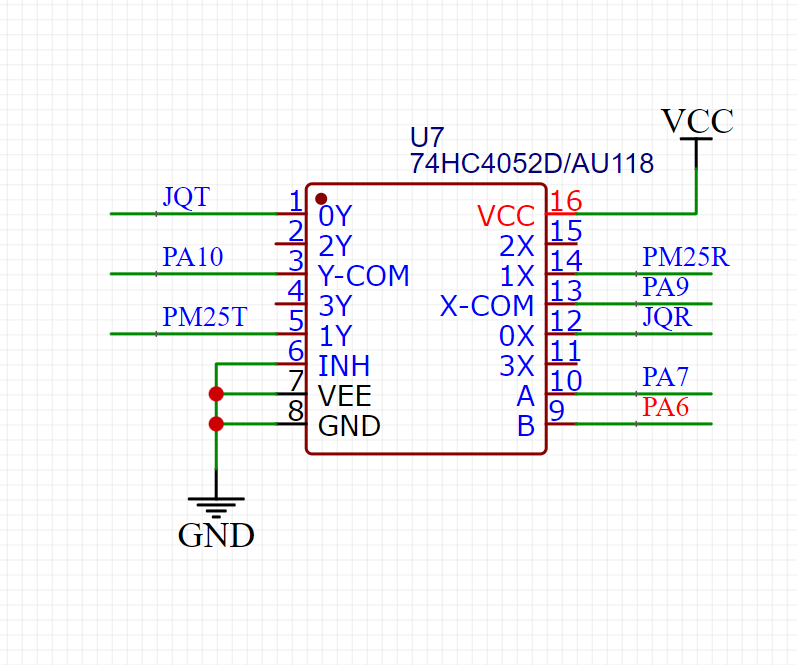

如下图，还是很好理解，PA9、PA10是单片机引脚。

当A和B是00，那么就是X-COM和0X短路，Y-COM和0Y短路。
当A和B是01，那么就是X-COM和1X短路，Y-COM和1Y短路。
以此类推。

74HC 工艺可以直接3.3V供电，也可以5V供电，都能正常工作。

74HC 和 74LS

74HC（High-Speed CMOS）和74LS（Low-Power Schottky）是两个不同的集成电路系列，它们采用不同的技术制造，有以下的区别：

1. 工艺技术：

   • 74HC系列使用的是高速CMOS工艺，这使得它们在功耗上相比74LS系列更有优势，尤其是在静态情况下几乎不消耗功率。
   • 74LS系列是使用低功耗施特基（Low-Power Schottky）技术制造的。

2. 功耗：

   • 74HC
