【系统架构师】-第17章-通信系统架构设计

1、网络组成

1）局域网：由计算机、交换机、路由器等设备组成

2）广域网：由通信子网与资源子网组成，属于多级网络，通常由骨干网、分布网、接入网组成

3）移动通信网：5G、边缘计算

2、存储网络架构

1）直连式存储DAS：计算机通过 I/O端口直接访问存储设备 的方式

2）网络连接存储NAS：计算机通过分布式文件系统访问存储设备的方式。

3）存储区域网络SAN：计算机通过构建的独立存储网络访问存储设备的方式

1、光纤通信协议：FC-SAN

2、TCP协议转发：IP-SAN

NAS通 常是基于以太网，而 SAN可使用以太网和光纤通道。

NAS注重易用性、易管理性、可 扩展性和更低的总拥有成本 (TCO), SAN 则注重高性能和低延迟

3、软件定义网络

SDN利用分层的思想，将网络分为控制层和数据层。

1）控制层包括可编程控制器， 具有网络控制逻辑的中心，掌握网络的全局信息，方便运营商或网络管理人员配置网络和部署 新协议等。

2）数据层包括哑交换机(与传统的二层交换机不同，专指用于转发数据的设备),仅提 供简单的数据转发功能，可以快速处理匹配的数据包，

4、网络构建技术

要求网络高可用，可用性由以下两个指标表示：

MTBF: 平均无故障时间 (Mean Time Between Failurs)

MTTR: 平均故障修复时间 (Mean Time To Repair)

1）网络部件：网络部件是组成网络的基本要素，典型代表有各种交换机、路由器等网络设备

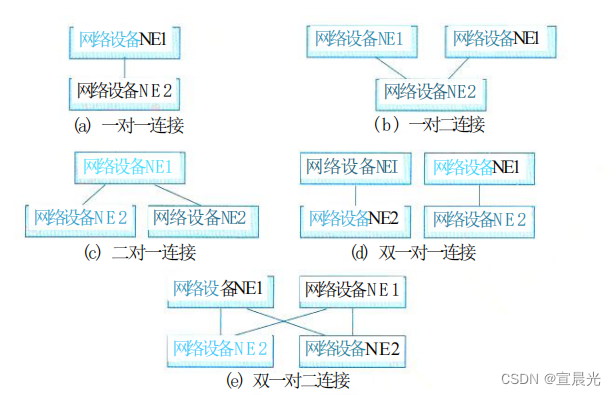

2）网络连接模型

(a) 是一对一(单点单归)连接方式，其可用性A 1 为：A?=R1×R2;

(b) 是一对二(单点双归)连接方式，其可用性A 2 为：A2=R2×(1-(1-R1)×(1-R?));

(c) 是二对一(双点单归)连接方式，其可用性 A 3 为：A3=R1×(1-(1-R2)×(1-R2));

(d) 是双一对一(双点双归)连接方式，其可用性A 4 为：A4=1-(1-R1×R2)×(1- R1×R2));

(e) 是双一对二(双归属)连接方式，其可用性A 5 为：A5=(1-(1-R1)×(1-R1))×(1- (1-R2)×(1-R2))



3）网络协议及配置

网络中的路由、链路检测等协议

兼容IPv4与IPv6

1）双协议栈：同时支持IPv4和 IPv6协议 的处理

2）隧道技术：IPv6和 IPv4 的互转

3）网络地址翻译技术：内部的 IPv4主机和外部IPv6主机

4、网络构建及设计

1）网络需求分析：

业务需求、用户需求、应用需求、计算机平台需求和网络需求

2）网络技术选择及设计：

局域网、广域网、地址规划模型、路由协议、

层次化网络模型设计：

1）核心层：采用冗余机制，保证其高可用性

2）汇聚层：提供安全性原因对资源的访问控制功能，以及出于性能原因对核心层流量的控制功能等

3）接入层：为用户设备提供在本地网段访问应用系统

3）网络安全

防火墙、VPN技术(IPSec)、访问控制、网络安全隔离、网络安全协议SSL/SET(安全电子交易)/HTTPS、

网络安全审计：包括安全审计自动响应、安全审计数据生成、安全审计分析、安全审计浏览、安全审计事件存储和安全审计事件选择等功能
