AD Altium Designer 拼板Gerber文件导出

提示此教程仅适用于从未进行过Gerber导出的个人新手，出现问题概不负责。

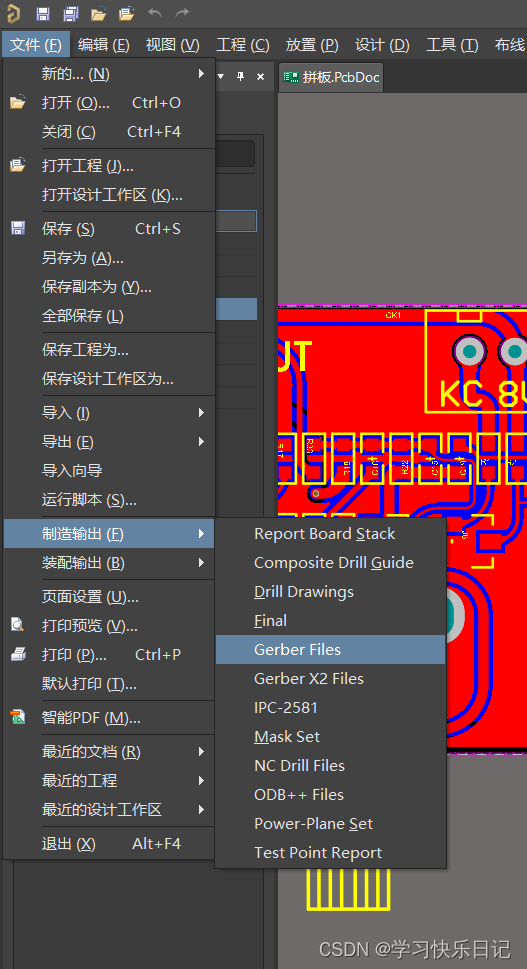

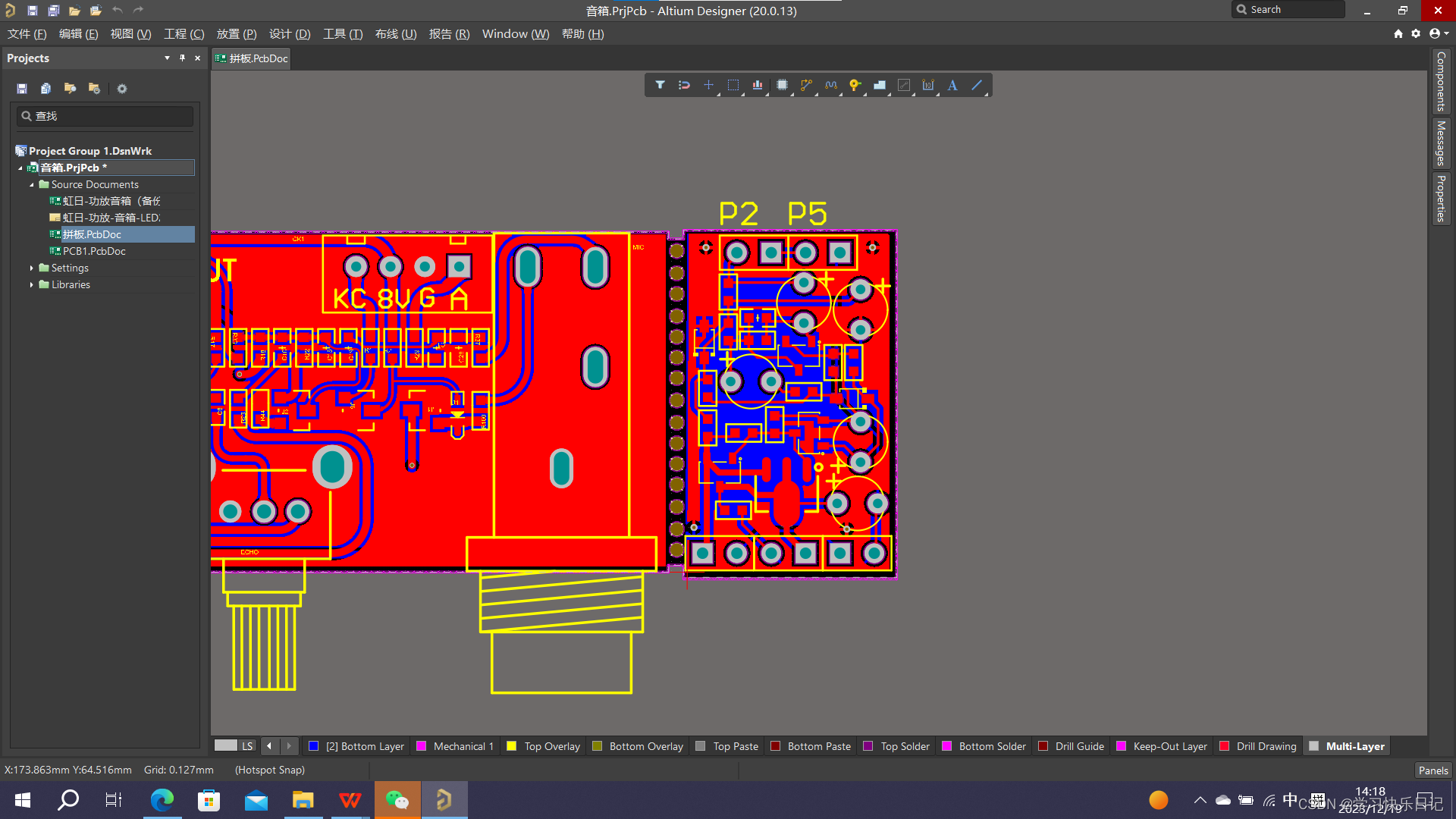

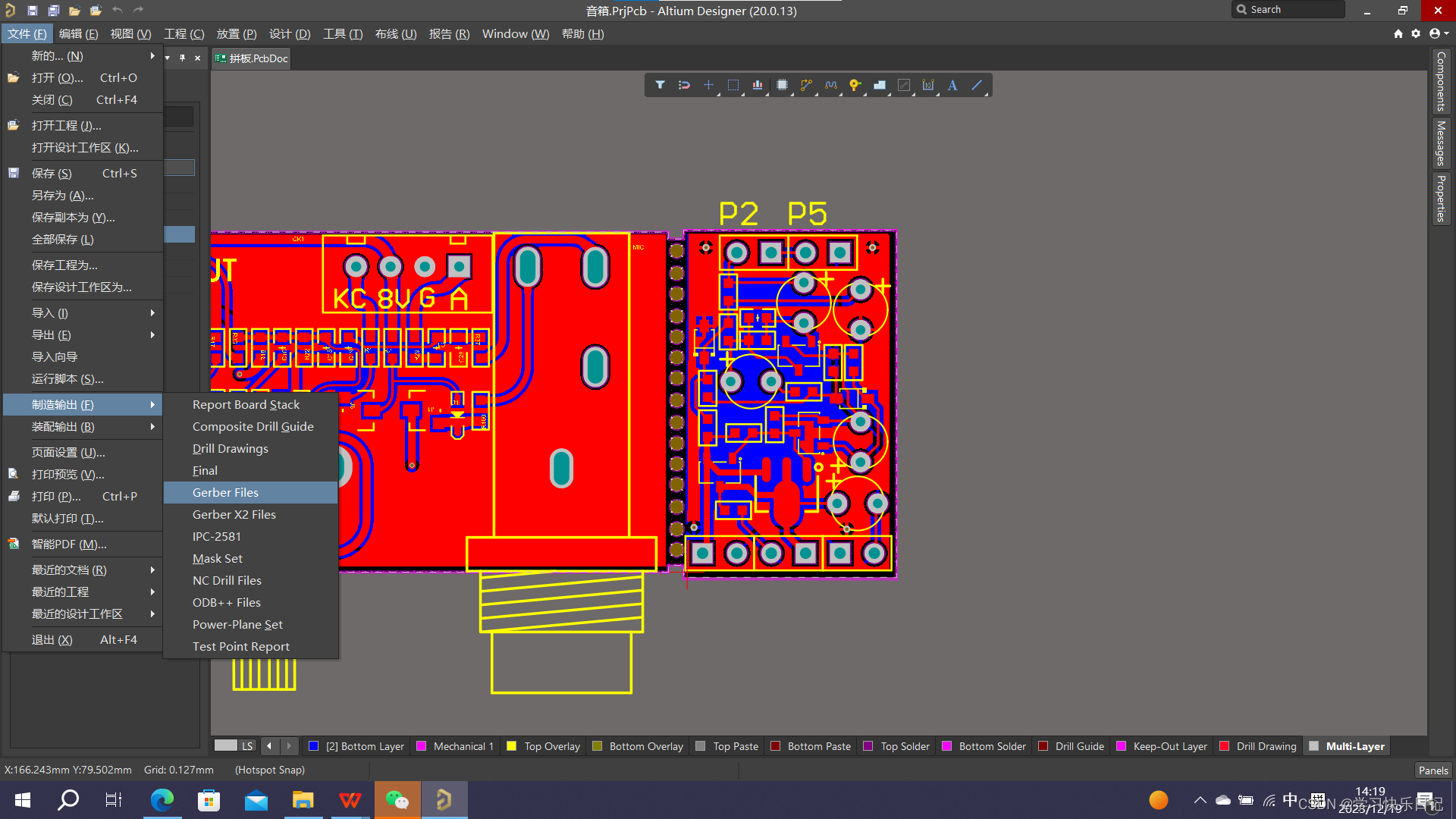

一、打开拼板完成的工程，并且打开拼板所使用的PCB文件二、按顺序点击如下

三、出现以下弹窗

四、分别设置以下五个框

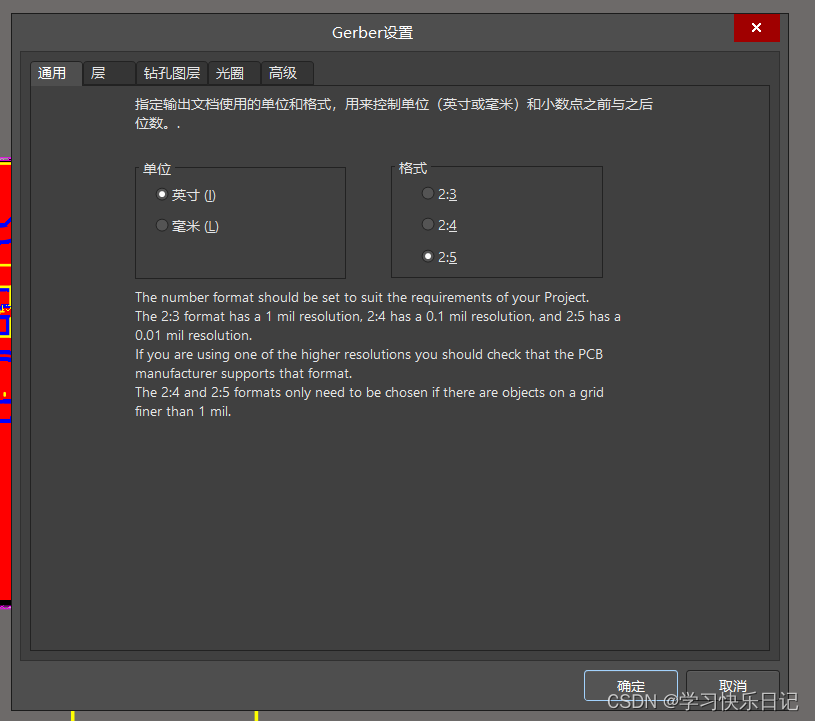

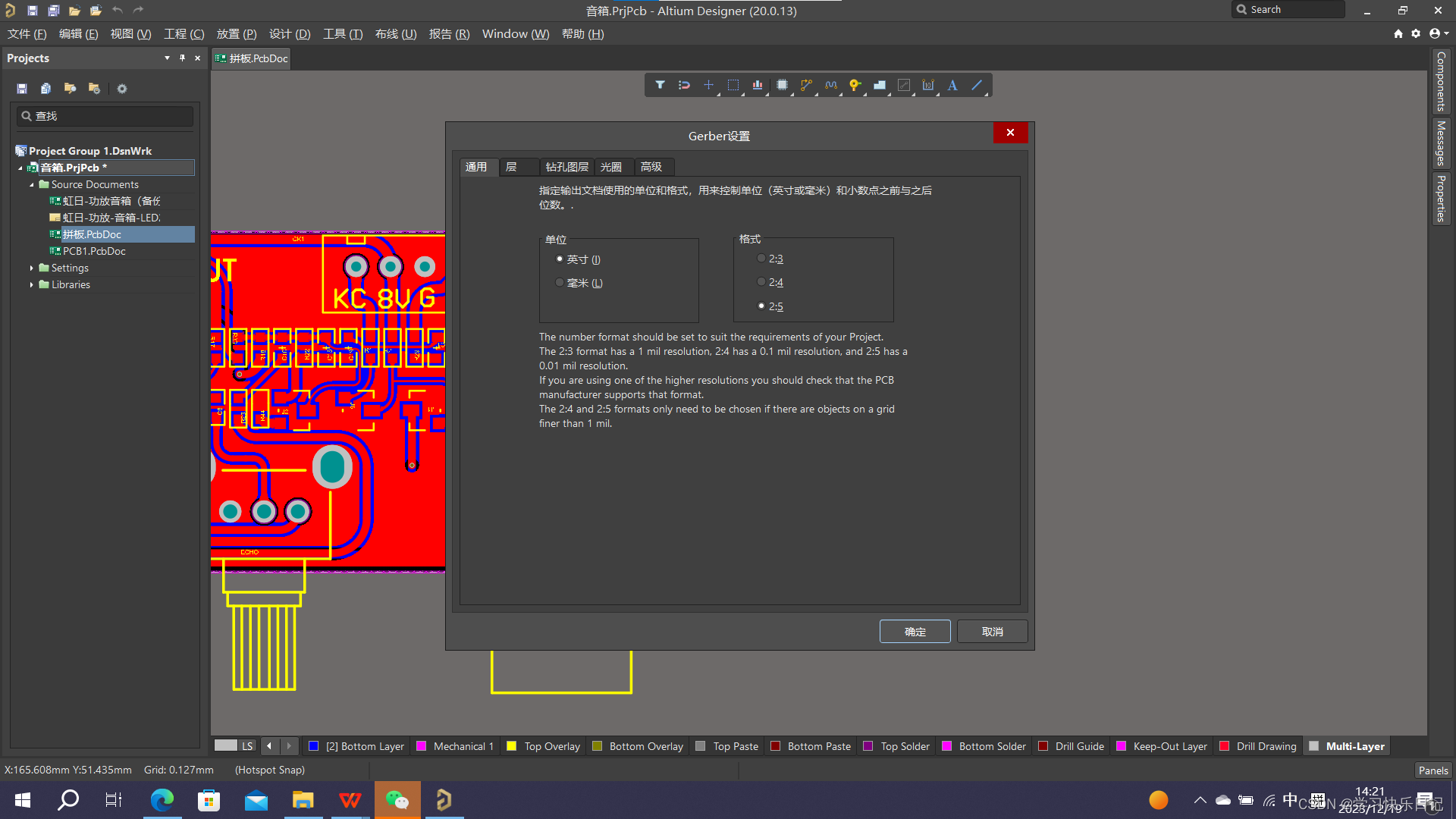

1.通用设置

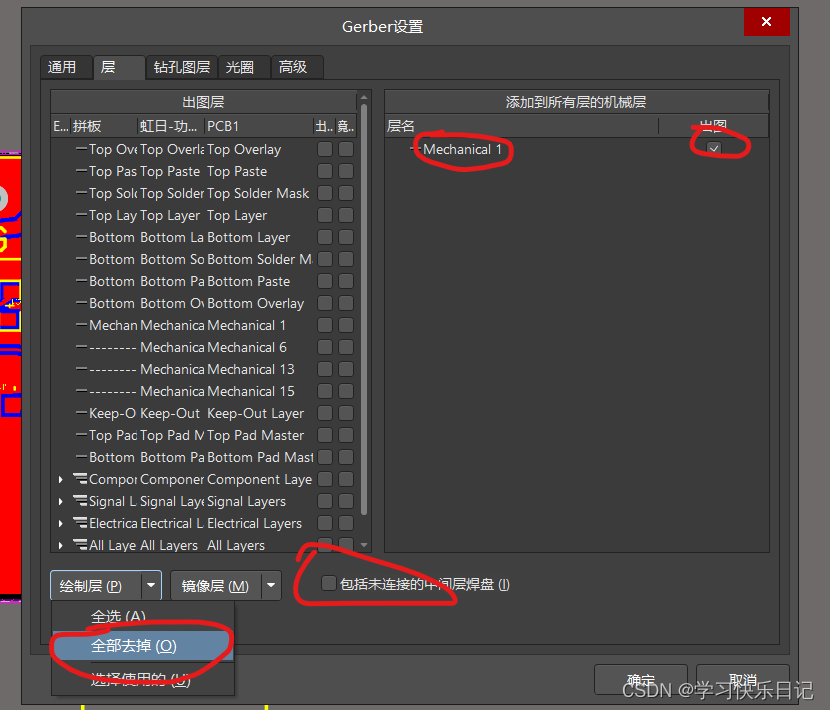

2、层设置按照以下勾选

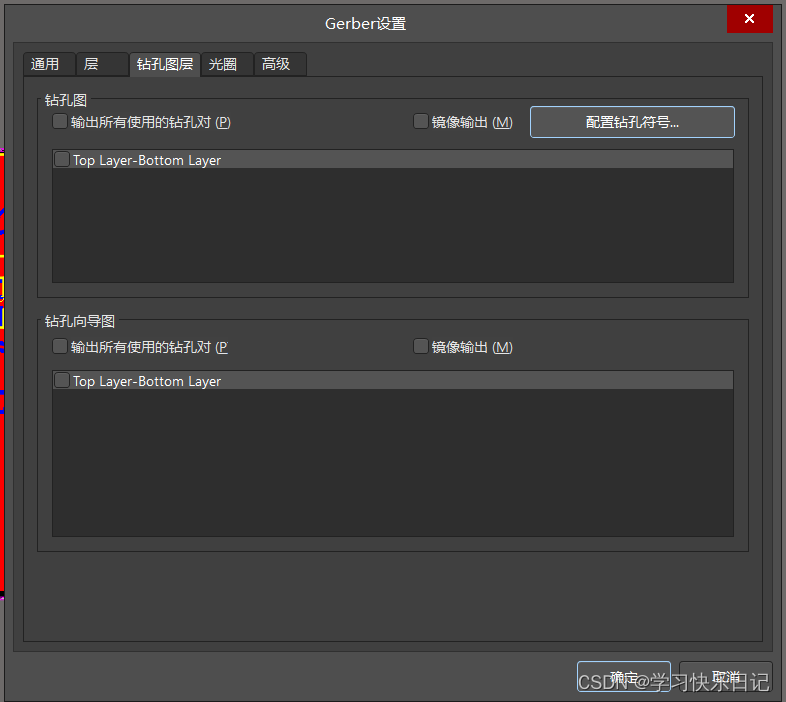

3、钻孔图层按照以下全部取消勾选

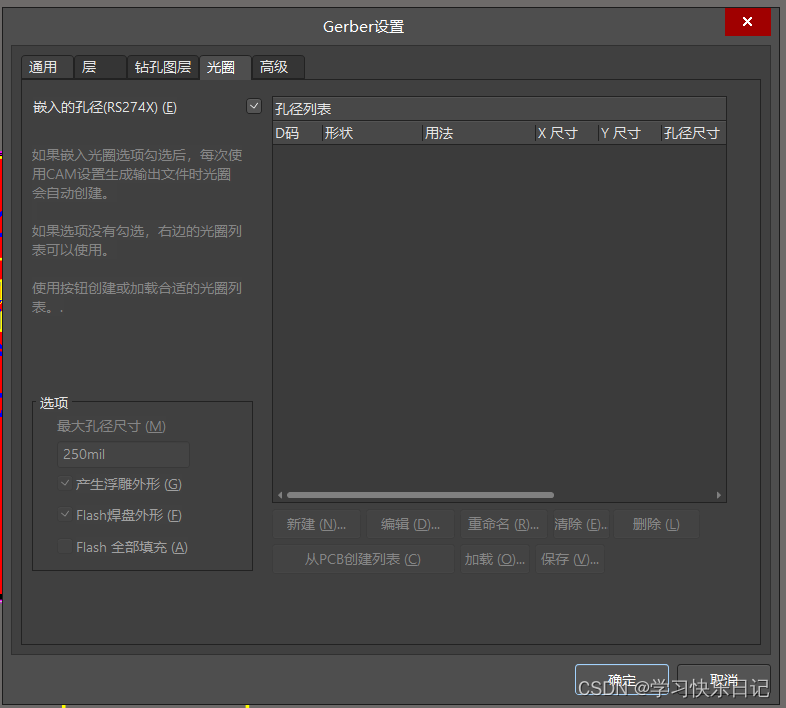

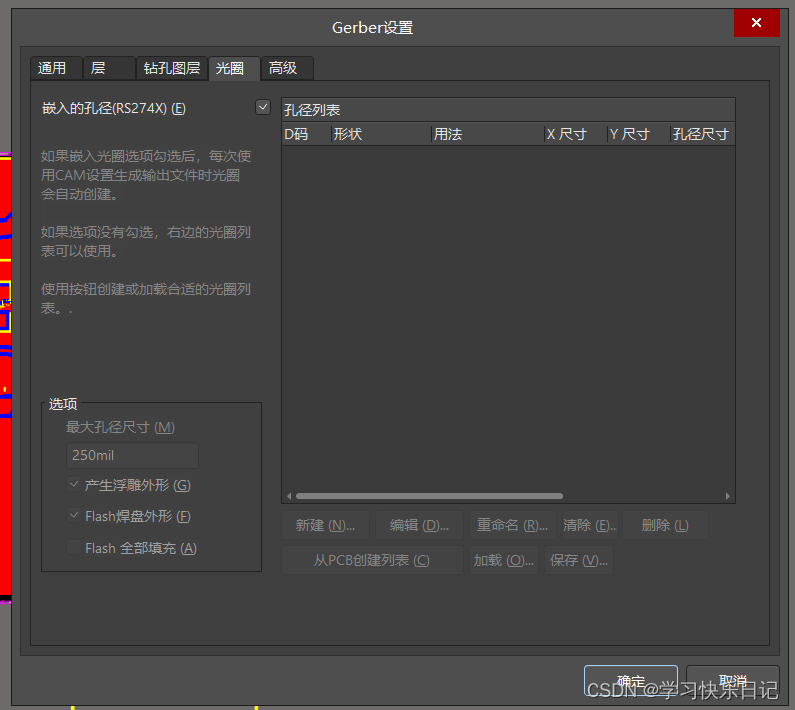

4、光圈默认

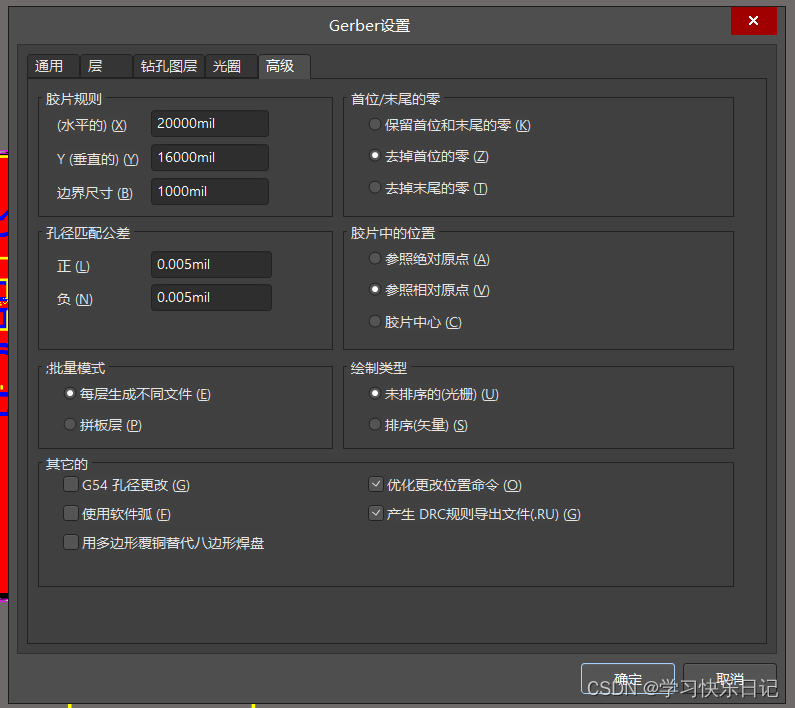

5、高级默认

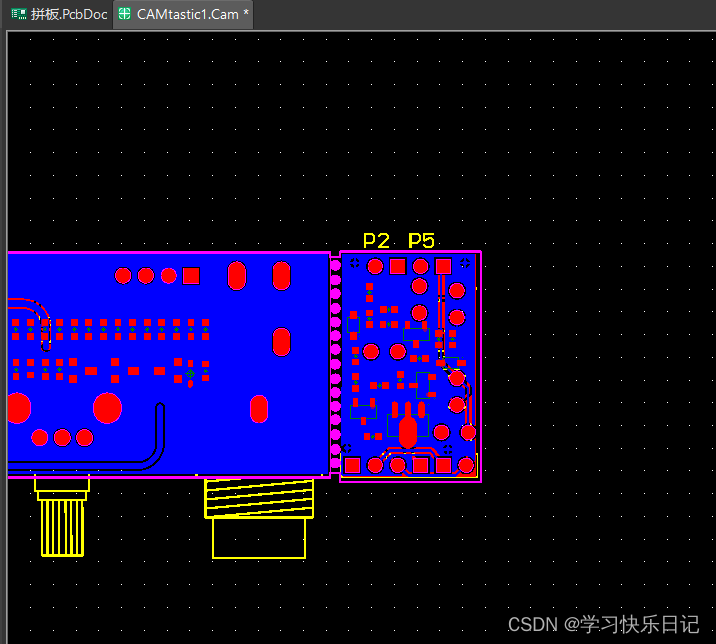

六、然后点击确定会弹出一个文件，直接关闭不保存

然后再次点击

七、重新设置以下五个页面

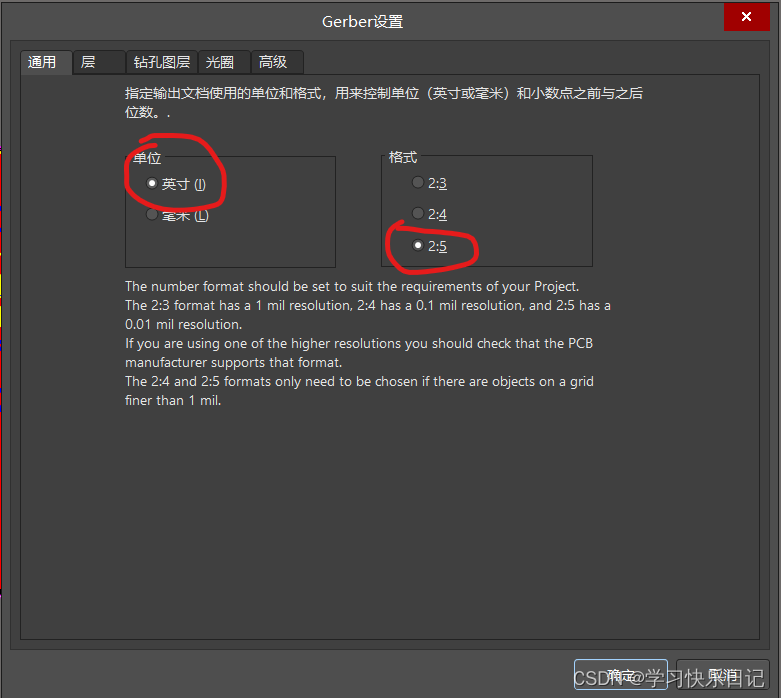

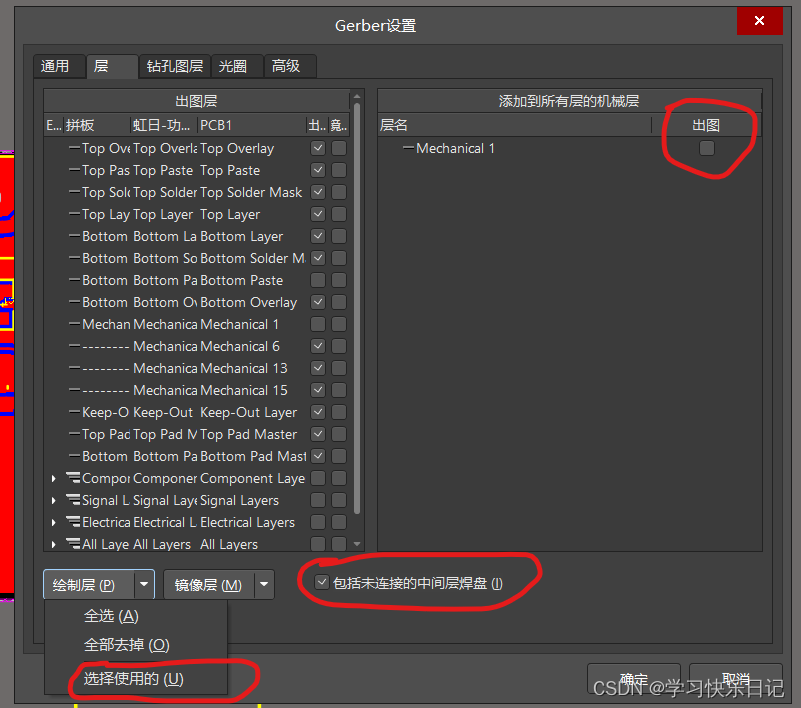

1.通用2.层

3.钻孔图层按照以下勾选

4.光圈默认

5.高级默认

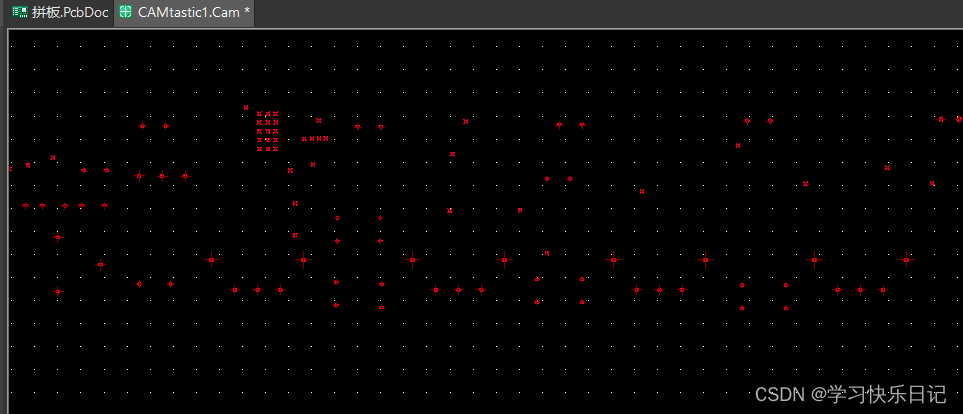

点击确定，会再次弹出一个文件，直接关闭不报存

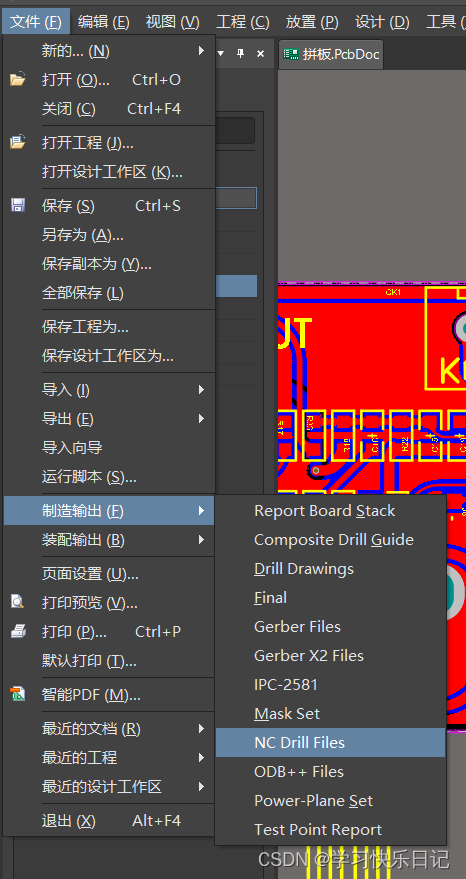

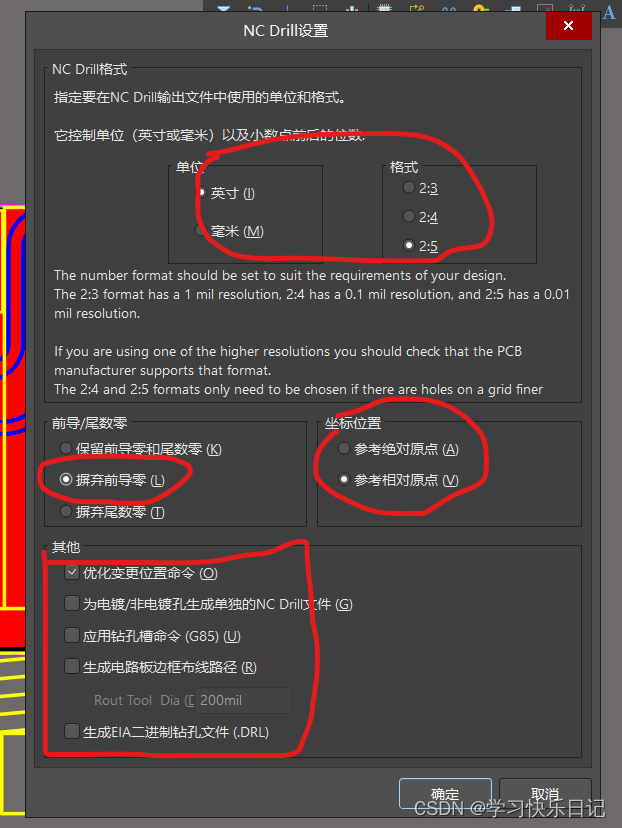

八、继续按顺序点击NC Drill Files

按照以下设置

随后连续点几个确认

最后再次弹窗，继续关闭不保存

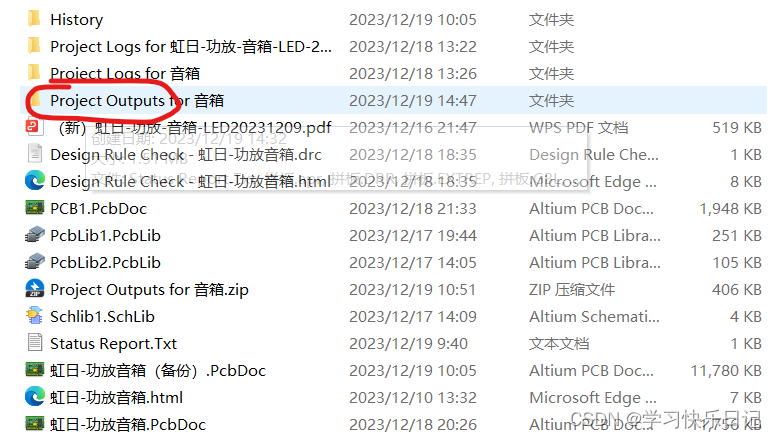

最后在你的工程文件夹下会增加一个文件夹如下

此文件夹存放的就是我们想要的文件。
