STM32 MCU上显示器概述、分类、接口

---

前言

嵌入式显示器已经在现代嵌入式系统中变得至关重要，为各种应用领域提供了强大的用户界面和信息展示功能。从智能家居设备到医疗仪器，从工业控制系统到汽车内部控制面板，嵌入式显示器在提高用户体验、简化交互、增强可视化信息传达方面发挥着关键作用。

---

一、显示模块分类

显示模块主要分为两大类，取决于它们是否嵌入了内部控制器和GRAM。

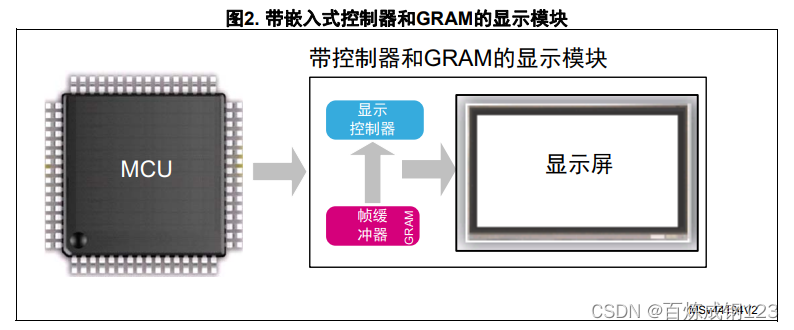

第一类对应于具有显示屏控制器和GRAM的显示器，优点MCU无需频繁刷新，无需大内存，驱动简单

以正点原子屏幕举例，这种就是带显示屏控制器和GRAM的显示器

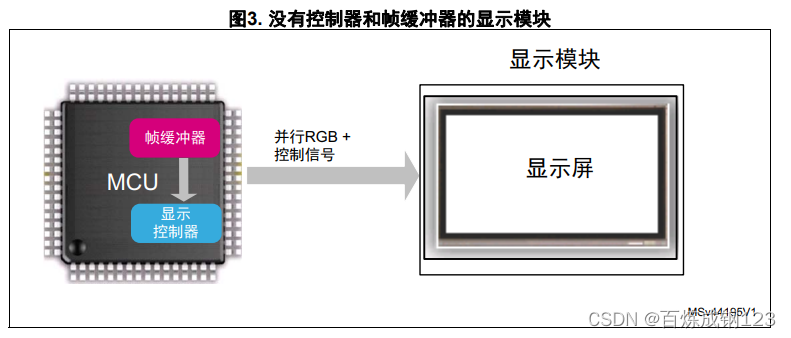

第二类对应的显示器，其显示屏没有主控制器，仅有低电平时序控制器。 MCU需要实时刷新，需要大内存，驱动稍微复杂

二、显示技术

1、LCD-TFT显示器（液晶显示器- 薄膜晶体管）：是一种LCD变体，它采用TFT技术提高了对每个像素的控制。得益于TFT技术，每个像素都可以通过晶体管进行控制，从而实现快速的响应时间和精确的色彩控制。
2、OLED显示器（有机LED）：像素由直接发光的有机LED组成，可以实现更好的对比度并优化功耗。LED技术可以使用柔性显示器，不再需要玻璃屏或背光源。响应时间非常快，视角不受任何光线偏振的影响。
区别：TFT和OLED技术中驱动显示模块的方式非常相似，它们的主要区别在于是否需要背光源，因为OLED不需要任何背光源。

三、显示接口标准

MIPI（移动行业处理器接口）联盟是一个致力于定义和推广移动设备接口规范的全球协作组织。MIPI联盟不仅开发了新标准，还将现有的显示接口进行了标准化。可分为两大类，MIPI-DBI(MIPI显示总线接口)、MIPI-DPI(MIPI显示并行接口)。

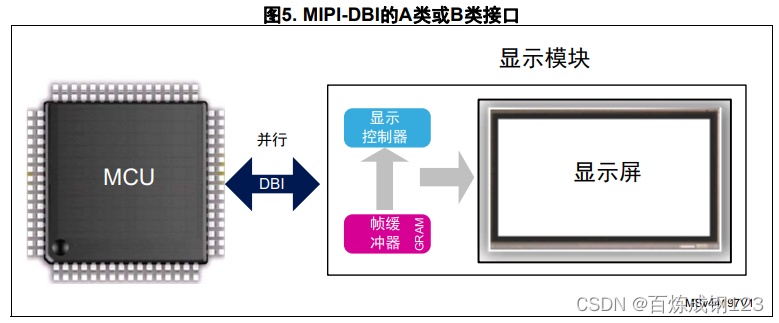

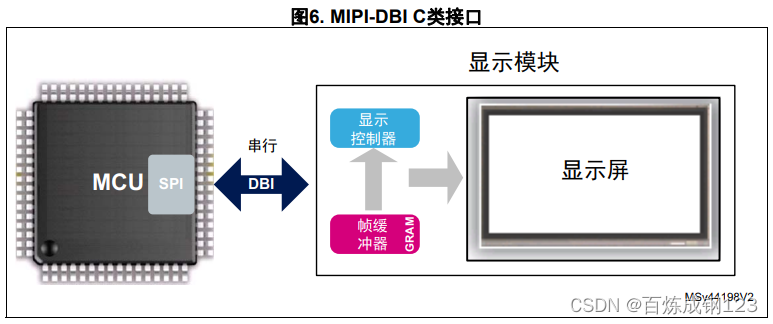

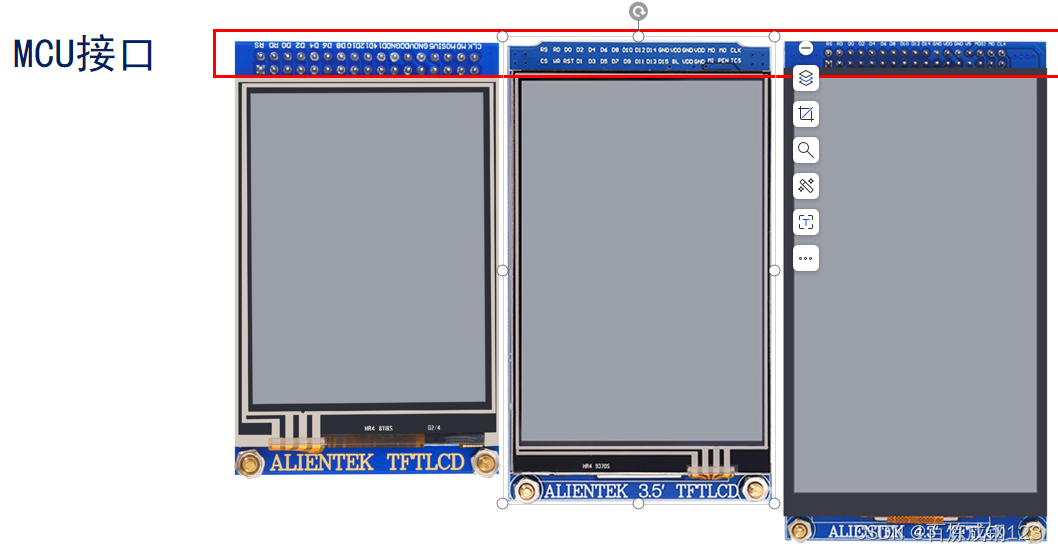

1. MIPI-DBI：是MIPI联盟发布的第一个显示标准，用来规定显示接口。MIPI-DBI中又定义了三类接口：A类：基于Motorola 6800总线，B类：基于Intel® 8080总线 用的很多，C类：基于SPI协议。MIPI-DBI用来与带有集成图形RAM（GRAM）的显示器进行连接，也就是上面提到的第一类屏幕。像素数据在显示器的本地GRAM中进行更新。也称为MCU接口。

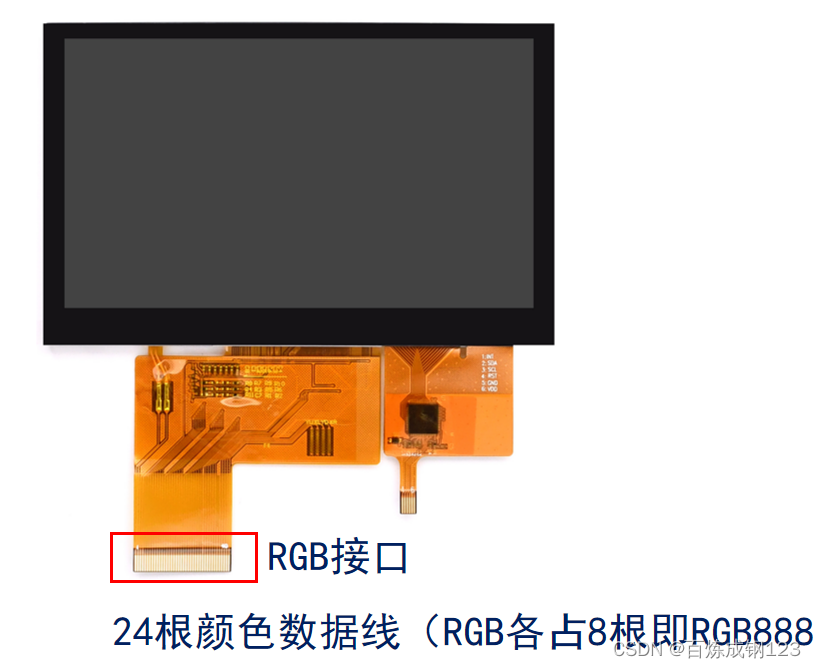

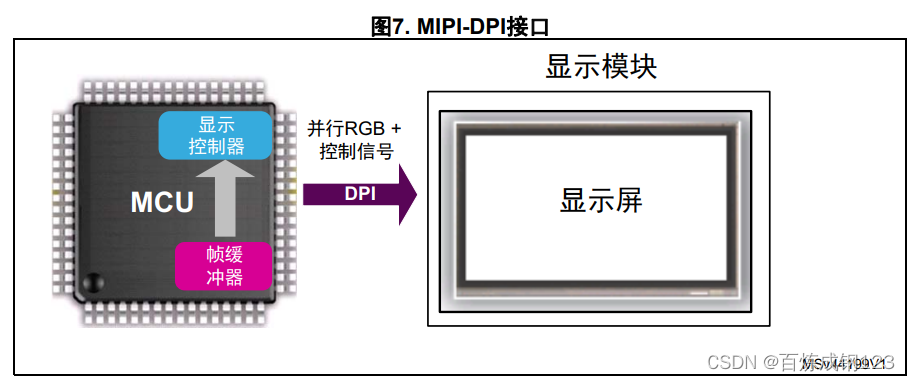

2. MIPI-DPI：DPI用来与没有帧缓冲器的显示器进行连接。像素数据必须实时流式传输到显示器。其实时性能非常好，但它要求MCU具有大带宽以支持显示。也成为RGB接口


四、LTDC控制器

STM32微控制器上的LTDC是片上LCD显示控制器，可提供高达24位的并行数字RGB信号，以便与各种显示面板连接。LTDC还可以像AMOLED显示器一样使用并行RGB接口来驱动其他显示技术。LTDC可以连接既不嵌入控制器也不嵌入图形RAM的低成本显示面板。总结一句话，便宜。不用带控制器和RAM的屏幕。

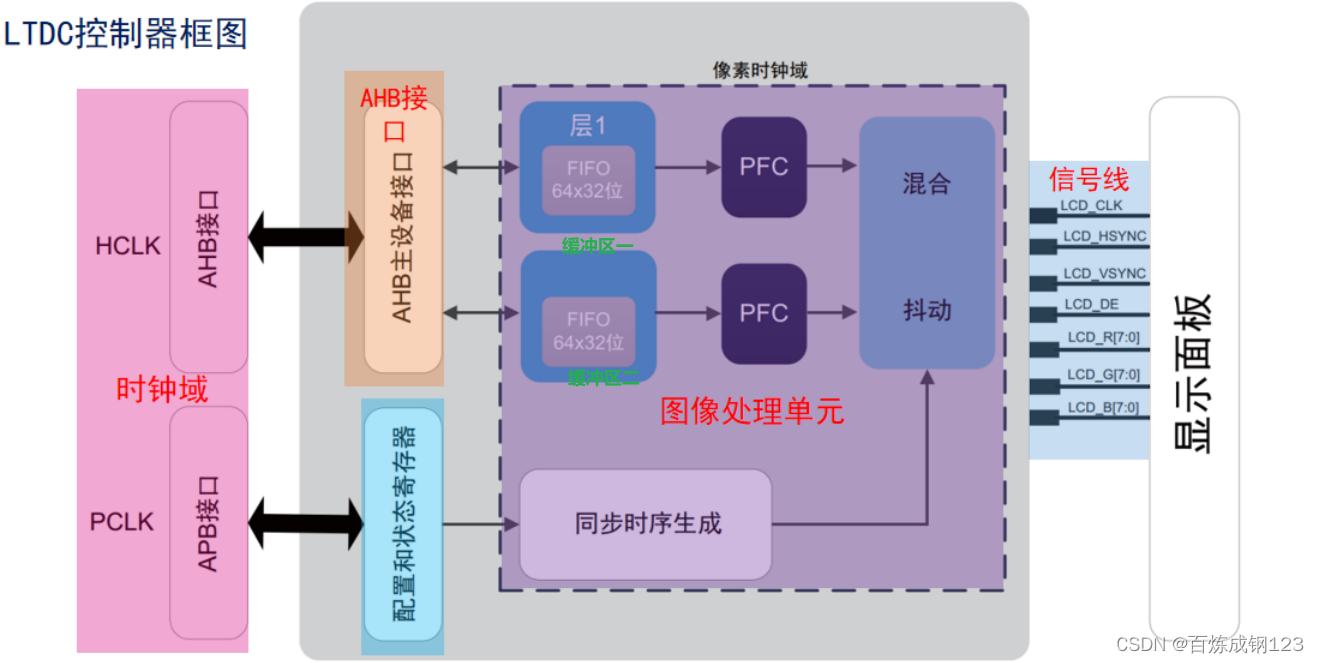

整体框图：
