施耐德M580与ATV930的以太网通讯指导书

一、实验目的

通过M580 PLC和ATV930的以太网通讯实验，了解Modbus TCP/IP和Ethernet IP通讯具体的实现过程，理解多种实现方式的区别。

二、实验设备清单

名称	型号	注释
PLC	BME H58 2040	包含机架、电源等。
变频器	ATV930U07M3
通讯电缆	网络电缆	实验环境使用普通网线即可，现场应用推荐使用超六类网线。
编程电缆	Mini USB接口电缆	一头为标准USB接口，一头为Mini USB接口。

三、实验准备工作

1. M580 PLC与ATV930变频器通讯端口介绍

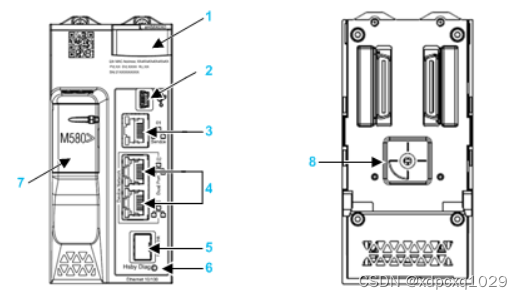

BME H58 2040的正面和背面如图所示：

BME H58 2040各个部位的功能如表所示：

<

编号	名称	注释
1	LED诊断显示面板
2	PC和PLC连接的Mini USB接口
3	RJ45以太网连接端口
4	RJ45以太网双重连接端口	支持分布式设备和RIO子站
