在前面系统移植的过程中多次提到“设备树”这个概念和创建自己的设备树。但是并没有在TF-A和uboot里说设备树的原理，因为相对比较复杂。

本章就来详细的谈一谈设备树。掌握设备树是Linux驱动开发人员必备的技能！因为在新版本的Linux中，ARM相关的驱动全部采用了设备树(也有支持老式驱动的，比较少)，最新出CPU在系统启动的时候就支持设备树，比如MP1系列、NXP的I.MX8系列等。正点原子教程中所使用的Linux版本为5.4.31，其支持设备树，所以正点原子MP1开发板的所有Linux驱动都是基于设备树的。本章就来了解一下设备树的起源、重点学习一下设备树语法。

设备树

设备树(Device Tree)，将这个词分开就是“设备”和“树”，描述设备树的文件叫做DTS(Device Tree Source)，这个DTS文件采用树形结构描述板级设备，也就是开发板上的设备信息，比如CPU数量、内存基地址、IIC接口上接了哪些设备、SPI接口上接了哪些设备等等，如下图所示：

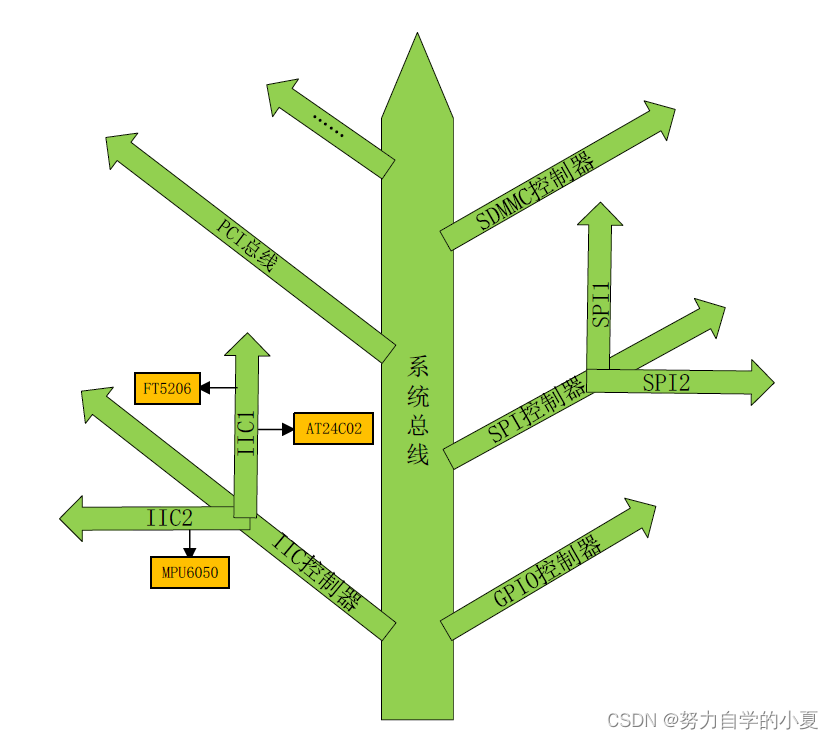

设备树结构示意图
上图中，树的主干就是系统总线，IIC控制器、GPIO控制器、SPI控制器等都是接到系统主线上的分支。IIC控制器有分为IIC1和IIC2两种，其中IIC1上接了FT5206和AT24C02这两个IIC设备，IIC2上只接了MPU6050这个设备。DTS文件的主要功能就是按照上图所示的结构来描述板子上的设备信息，DTS文件描述设备信息是有相应的语法规则要求的，之后有详细讲解。

在3.x版本以前的Linux内核中ARM架构并没有采用设备树。那时，在Linux内核源码中有大量的arch/arm/mach-xxx和arch/arm/plat-xxx文件夹，这些文件夹里面的文件就是对应平台下的板级信息。比如在arch/arm/mach-s3c24xx/mach-smdk2440.c中有如下内容 (有缩减)：

示例代码23.1.1 mach-smdk2440.c文件代码段
90 static struct s3c2410fb_display smdk2440_lcd_cfg __initdata = {
91
92     .lcdcon5 = S3C2410_LCDCON5_FRM565 |
93                S3C2410_LCDCON5_INVVLINE |
94                S3C2410_LCDCON5_INVVFRAME |
95                S3C2410_LCDCON5_PWREN |
96                S3C2410_LCDCON5_HWSWP,
......
113 };
114
115 static struct s3c2410fb_mach_info smdk2440_fb_info __initdata = {
116     .displays = &smdk2440_lcd_cfg,
117     .num_displays = 1,
118     .default_display = 0,
......
133 };
134
135 static struct platform_device *smdk2440_devices[] __initdata = {
136     &s3c_device_ohci,
137     &s3c_device_lcd,
138     &s3c_device_wdt,
139     &s3c_device_i2c0,
140     &s3c_device_iis,
141 };

上述代码中的结构体变量smdk2440_fb_info就是描述SMDK2440这个开发板上的LCD信息的，结构体指针数组smdk2440_devices描述的SMDK2440这个开发板上的所有平台相关信
息。这个仅仅是使用2440这个芯片的SMDK2440开发板下的LCD信息，SMDK2440开发板还有很多的其他外设硬件和平台硬件信息。由于太过冗长，之后ARM社区就引入了PowerPC等架构已经采用的设备树(Flattened Device Tree)，将这些描述板级硬件信息的内容都从Linux内中分离开来，用一个专属的文件格式来描述，这个专属的文件就叫做设备树，文件扩展名为.dts。一个SOC可以作出很多不同的板子，这些不同的板子肯定是有共同的信息，将这些共同的信息提取出来作为一个通用的文件，其他的.dts文件直接引用这个通用文件即可，这个通用文件就是.dtsi文件，类似于C语言中的头文件。一般.dts描述板级信息(也就是开发板上有哪些IIC设备、SPI设备等 )，.dtsi描述SOC级信息(也就是SOC有几个CPU、主频是多少、各个外设控制器信息等)。

DTS、DTB和DTC

DTS是设备树源码文件，DTB是将DTS编译以后得到的二进制文件。将.c文件编译为.o需要用到 gcc编译器，那么将.dts编译为.dtb需要用到DTC工具！ DTC工具源码在Linux内核的scripts/dtc目录下，scripts/dtc/Makefile文件内容如下：

示例代码23.2.1 scripts/dtc/Makefile文件代码段
4 hostprogs-$(CONFIG_DTC) := dtc
5 always := $(hostprogs-y)
6
7 dtc-objs := dtc.o flattree.o fstree.o data.o livetree.o treesource.o
8         srcpos.o checks.o util.o
9 dtc-objs += dtc-lexer.lex.o dtc-parser.tab.o
......

可以看出，DTC工具依赖于dtc.c、flattree.c、fstree.c等文件，最终编译并链接出DTC这个主机文件。如果要编译DTS只需进入Linux源码根目录，执行“make all”或者“make dtbs”即可。

基于ARM架构的SOC有很多种，一种SOC又可以制作出很多款板子，每个板子都有一个对应的DTS文件，以STM32MP1这款芯片对应的板子为例来看一下，打开 arch/arm/boot/dts/Makefile，有如下内容：

dtb-$(CONFIG_ARCH_STM32) += \
	stm32f429-disco.dtb \
	stm32f469-disco.dtb \
	stm32f746-disco.dtb \
	stm32f769-disco.dtb \
	stm32429i-eval.dtb \
	stm32746g-eval.dtb \
	stm32h743i-eval.dtb \
	stm32h743i-disco.dtb \
	stm32mp157a-avenger96.dtb \
	stm32mp157a-dk1.dtb \
	stm32mp157d-dk1.dtb \
	stm32mp157c-dk2.dtb \
	stm32mp157f-dk2.dtb \
	stm32mp157c-dk2-a7-examples.dtb \
	stm32mp157c-dk2-m4-examples.dtb \
	stm32mp157f-dk2-a7-examples.dtb \
	stm32mp157f-dk2-m4-examples.dtb \
	stm32mp157a-ed1.dtb \
	stm32mp157c-ed1.dtb \
	stm32mp157d-ed1.dtb \
	stm32mp157f-ed1.dtb \
	stm32mp157a-ev1.dtb \
	stm32mp157c-ev1.dtb \
	stm32mp157d-ev1.dtb \
	stm32mp157f-ev1.dtb \
	stm32mp157c-ev1-a7-examples.dtb \
	stm32mp157c-ev1-m4-examples.dtb \
	stm32mp157f-ev1-a7-examples.dtb \
	stm32mp157f-ev1-m4-examples.dtb \
	stm32mp157d-atk.dtb

可以看出，当选中STM32MP1这个SOC以后(CONFIG_ARCH_STM32=y)，所有使用到STM32MP1这个SOC的板子对应的.dts文件都会被编译为.dtb。如果使用STM32MP1新做了一个板子，只需要新建一个此板子对应的.dts文件，然后将对应的.dtb文件名添加到dtb-$(CONFIG_ARCH_STM32)下，这样在编译设备树的时候就会将对应的.dts编译为二进制
的.dtb文件。

uboot中使用bootz或者bootm命令向Linux内核传递二进制设备树文件(.dtb)。

DTS语法

虽然基本上不会从头到尾重写一个.dts文件，大多时候是直接在SOC厂商提供的.dts文件上进行修改。但是DTS文件语法还是需要详细的学习一遍，因为后续工作中肯定需要修改.dts文件。DTS语法是一种ASCII文本文件，不管是阅读还是修改都很方便。本节就以stm32mp157d-atk.dts这个文件为例来讲解一下DTS语法。

.dtsi头文件

设备树头文件扩展名为.dtsi，在stm32mp157d-atk.dts中，具有对stm32mp15*.dtsi引用头文件。

设备树种除了用“#include”来引用.dtsi文件，也可以引用.h头文件，例如：

#include <dt-bindings/rtc/rtc-stm32.h>

还可以引用.dts文件：

#include "stm32mp157c-ed1.dts"

一般.dtsi文件用于描述SOC的内部外设信息，比如CPU架构、主频、外设寄存器地址范围，比如UART、IIC等等。如果一个系列里有多个SOC就会把相同内部外设信息提炼到一个.dtsi文件里，这样为了减少代码的冗余。目前STM32MP1系列里有stm32mp151、stm32mp153和stm32mp157这三款SOC，其中151是外设最少的，153和157的外设是在151的基础上逐渐增加的。因此151就相当于“基类”，153和157是在151基础上得到的“派生类”。因此ST就把最基本的外设资源都写在stm32mp151.dtsi文件里。 stm32mp151.dtsi就是描述151、153和157共有的外设信息的。

设备节点

设备树是采用树形结构来描述板子上的设备信息的文件，每个设备都是一个节点，叫做设备节点，每个节点都通过一些属性信息来描述节点信息，属性就是键值对。以下文件是结合ST官方的设备树缩减出来设备树文件内容：

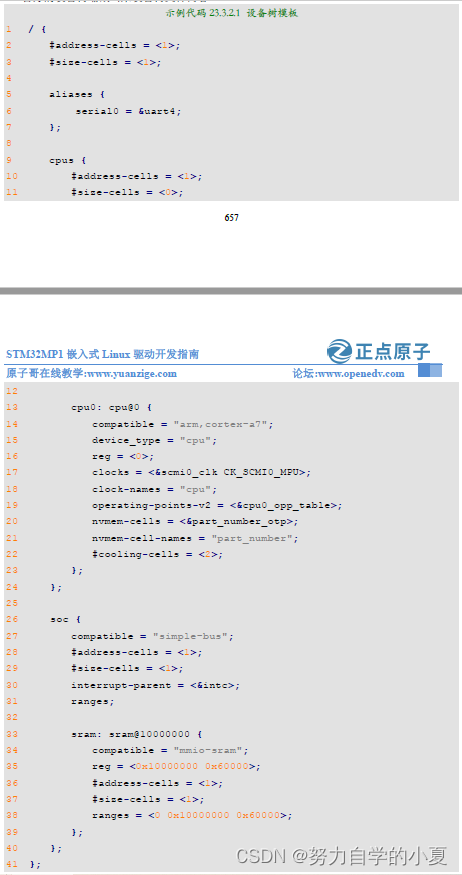

示例代码23.3.2.1 设备树模板
第1行，“/”是根节点，每个设备树文件只有一个根节点。在内核移植设备树的时候，新建的stm32mp157d-atk.dts和stm32mp157d-atk.dtsi这两个文件都有一个“/”根节点，这两个“/”根节点的内容会合并成一个根节点。

第5、9和26行，aliases、cpus和soc是三个子节点，33行sram是soc的子节点。在设备树中节点命名格式如下：

node-name@unit-address

其中“node-name”是节点名字，为ASCII字符串，“unit-address”一般表示设备的地址或寄存器首地址，如果某个节点没有地址或者寄存器的话“unit-address”可以不要，比如“cpu@0”、“sram@10000000”、 “soc”。

上述代码中，采用了另一种格式，使用“：”分成两部分，“：”之前是节点标签(label)，后面是节点名字：

label:node-name@unit-address

引入label的目的就是为了方便访问节点，可以直接通过&label来访问这个节点。

每个节点都有不同属性，不同的属性又有不同的内容，属性都是键值对，值可以为空或任意的字节流。设备树源码中常用的几种数据形式如下所示：

1、字符串

compatible = "arm,cortex-a7";

2、32位无符号整数

reg = <0>;

3、字符串列表

属性值可以为字符串列表，字符串之间采用“，”隔开：

compatible = "st,stm32mp157d-atk", "st,stm32mp157";

标准属性

节点是由一堆的属性组成，节点都是具体的设备，不同的设备需要的属性不同，用户可以自定义属性。除了用户自定义属性，有很多属性是标准属性，Linux下的很多外设驱动都会使用这些标准属性。

compatible属性

compatible属性也叫做“兼容性”属性，这是非常重要的一个属性！compatible属性的值是一个字符串列表，compatible属性用于将设备和驱动绑定起来。字符串列表用于选择设备所要使用的驱动程序，compatible属性的值格式如下所示：

"manufacturer,model"

其中manufacturer表示厂商，model一般是模块对应的驱动名字。比如stm32mp15xx-dkx.dtsi中有一个音频设备节点，这个节点的音频芯片采用的Cirrus Logic公司出品的cs42l51，compatible属性值如下：

compatible = "cirrus,cs42l51"

属性值为“cirrus,cs42l51”，其中’cirrus’表示厂商是Cirrus Logic，“cs42l51”表示驱动模块名字。compatible也可以多个属性值。比如：

compatible = "cirrus,my_cs42l51","cirrus,cs42l51";

这样设备就有两个属性值，这个设备首先使用第一个兼容值在Linux内核里面查找，看看能不能找到与之匹配的驱动文件，如果没有找到的话就使用第二个兼容值查，以此类推，直到查找完compatible属性中的所有值。

一般驱动程序文件都会有一个OF匹配表，此OF匹配表保存着一些compatible值，如果设备节点的compatible属性值和OF匹配表中的任何一个值相等，那么就表示设备可以使用这个驱动。

model属性

model属性值也是一个字符串，一般model属性描述开发板的名字或者设备模块信息。

status属性

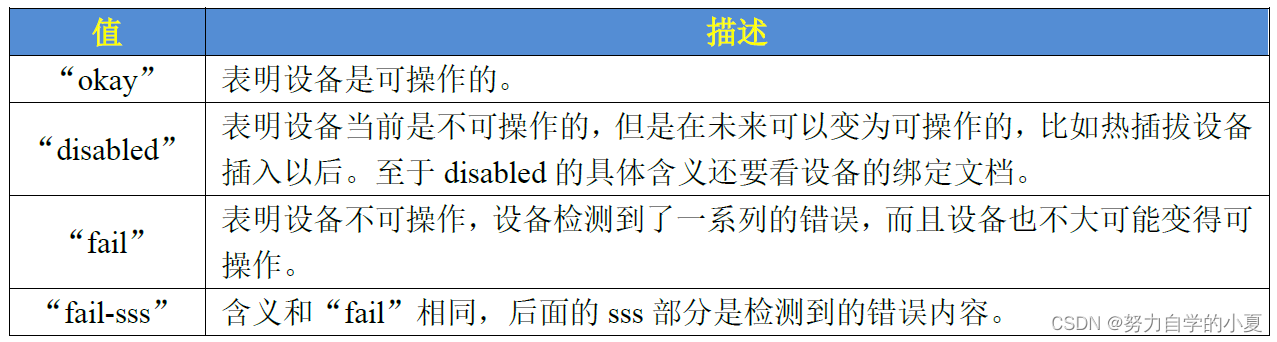

status属性值也是字符串，字符串是设备的状态信息，可选的状态如下图所示：
status属性指标

#address-cells和#size-cells属性

这两个属性的值都是无符号32位整形，#address-cells和#size-cells这两个属性可以用在任何拥有子节点的设备中，用于描述子节点的地址信息。#address-cells属性值决定了子节点reg属
性中地址信息所占用的字长(32位)，#size-cells属性值决定了子节点reg属性中长度信息所占的字长(32位)。#address-cells和#size-cells表明了子节点应该如何编写reg属性值，一般reg属性都是和地址有关的内容，和地址相关的信息有两种：起始地址和地址长度，reg属性的格式为：

reg = <address1 length1 address2 length2 address3 length3…………>

每个“address length”组合表示一个地址范围，其中address是起始地址，length是地址长度，#address-cells表明address这个数据所占用的字长，#size-cells表明length这个数据所占用的字长。

reg属性

reg属性的值一般是(address length)对。 reg属性一般用于描述设备地址空间资源信息或者设备地址信息，比如某个外设的寄存器地址范围信息，或者IIC器件的设备地址等。

ranges属性

ranges属性值可以为空或者按照(child-bus-address,parent-bus-address,length)格式编写的数字矩阵， ranges是一个地址映射/转换表，ranges属性每个项目由子地址、父地址和地址空间长度这三部分组成：

child-bus-address：子总线地址空间的物理地址，由父节点的#address-cells确定此物理地址
所占用的字长。
parent-bus-address：父总线地址空间的物理地址，同样由父节点的#address-cells确定此物
理地址所占用的字长。
length：子地址空间的长度，由父节点的#size-cells确定此地址长度所占用的字长。

如果ranges属性值为空值，说明子地址空间和父地址空间完全相同，不需要进行地址转换，对于使用的stm32mp157来说，子地址空间和父地址空间完全相同，因此会在stm32mp151.dtsi中找到大量的值为空的ranges属性。

name属性

name属性值为字符串，name属性用于记录节点名字， name属性已经被弃用。

device_type属性

device_type属性值为字符串，IEEE 1275会用到此属性，用于描述设备的FCode，但是设备树没有FCode，所以此属性也被抛弃了。只能用于cpu节点或memory节点。

根节点compatible属性

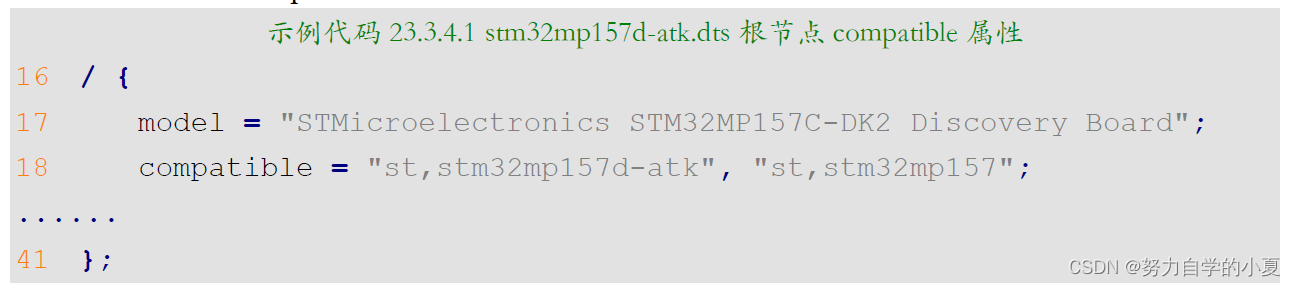

在自己新建的stm32mp157d-atk.dts中，根节点的compatible属性内容如下：
根节点compatible属性
通过根节点的compatible属性可以知道所使用的设备，一般第一个值描述了所使用的硬件设备名字，比如这里使用的是“stm32mp157d-atk”这个设备，第二个值描述了设备所使用的SOC，比如这里使用的是“stm32mp157”这颗SOC。Linux内核会通过根节点的compoatible属性查看是否支持此设备，如果支持的话设备就会启动Linux内核。

使用设备树之前设备匹配方法

在没有使用设备树以前，uboot会向Linux内核传递一个叫做machine id的值，machine id也就是设备ID，告诉Linux内核自己是个什么设备，看看Linux内核是否支持。Linux内核是支持很多设备的，针对每一个设备Linux内核都用MACHINE_START和MACHINE_END来定义一个machine_desc结构体来描述这个设备，比如在文件arch/arm/mach-imx/mach-mx35_3ds.c中定义了“Freescale MX35PDK”这个设备，而MACHINE_START和MACHINE_END定义在/arch/arm/include/asm/mach/arch.h中，展开后可以获得“MACH_TYPE_MS35_3DS”这个machine id，这是定义在/include/generated/mach-types.h中的，其中有大量machine id。

那么经过以上替换查找，最终找到了machine id之后，uboot会把他传给Linux内核，内核就会检查这个machine id，如果找到相等的那就表明Linux内核支持这个设备可以启动。

使用设备树以后的设备匹配方法

引入设备树后就不使用MACHINE_START了，换位DT_MACHINE_START，他也定义在/arch/arm/include/asm/mach/arch.h中，DT_MACHINE_START里面直接将.nr设置为“~0”。

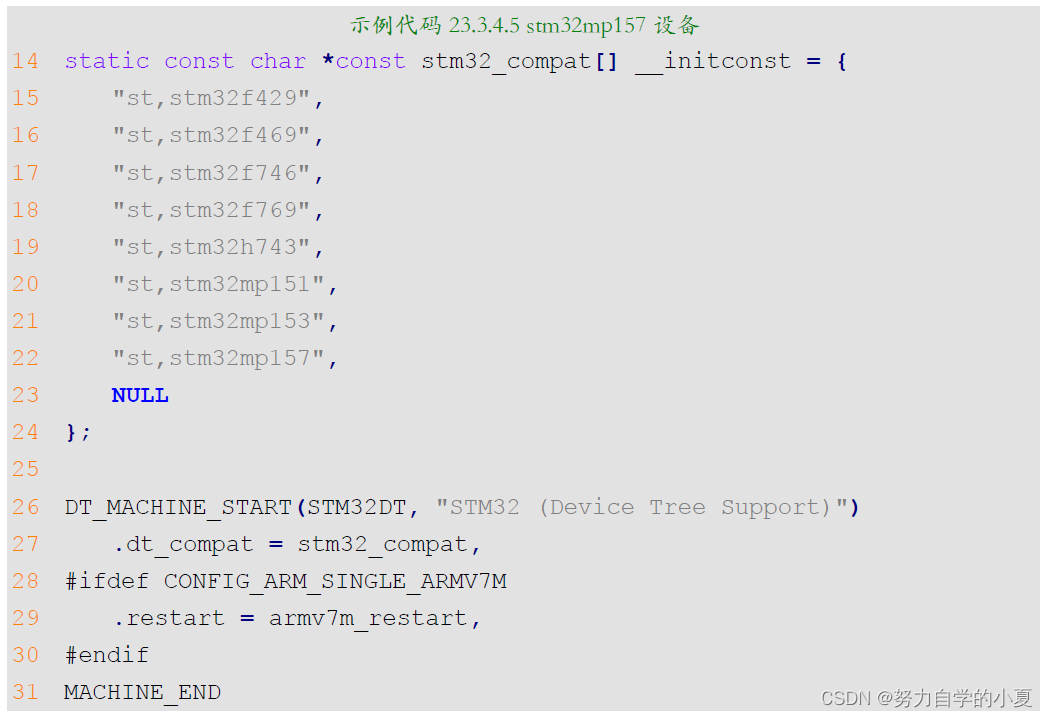

打开arch/arm/mach-stm32//board-dt.c，有如下内容：
stm32mp157设备
machine_desc结构体中有个.dt_compat成员变量，此成员变量保存着本设备兼容属性，上述示例代码中设置.dt_compat为stm32_compat，此表里面含有Linux内核所支持的soc兼容值。stm32mp157d-atk.dts中根节点的compatible属性值如下：

compatible = "st,stm32mp157d-atk", "st,stm32mp157";

其中“st,stm32mp157”与stm32_compat中的“st,stm32mp157”匹配，因此正点原子STM32MP157开发板可以正常启动Linux内核。

接下来简单看一下Linux内核是如何根据设备树根节点的compatible属性来匹配出对应的machine_desc，Linux内核调用start_kernel函数来启动内核，start_kernel函数会调用setup_arch函数来匹配machine_desc，setup_arch函数定义在文件arch/arm/kernel/setup.c中，函数内容如下(有缩减)：

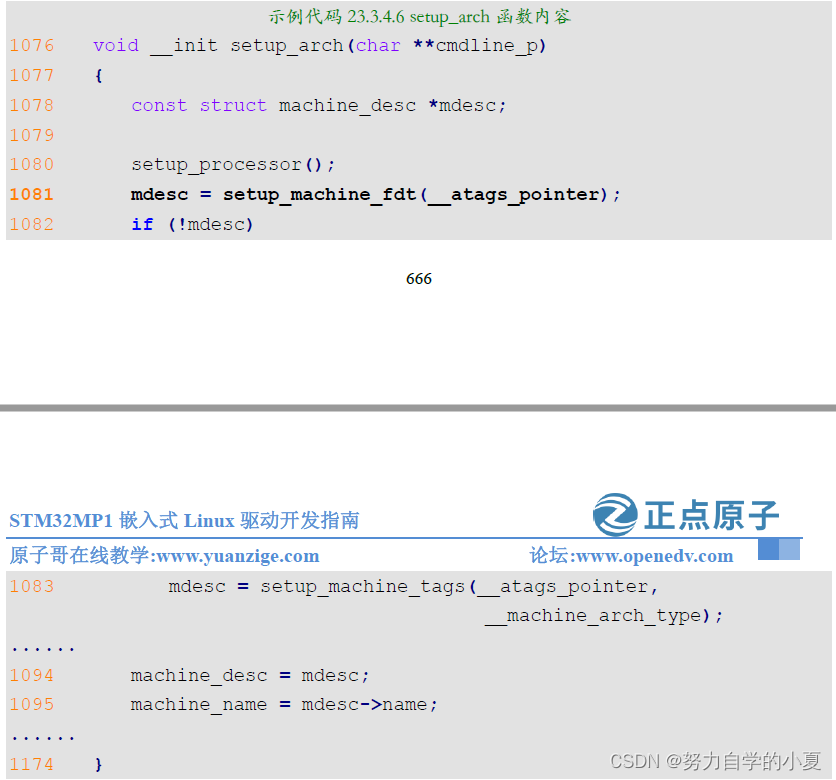

setup_arch函数内容
第1081行，调用setup_machine_fdt函数来获取匹配machine_desc，参数就是atags的首地址，也就是uboot传递给Linux内核的dtb文件首地址，setup_machine_fdt函数的返回值就是
找到的最匹配的machine_desc。

函数setup_machine_fdt定义在文件 arch/arm/kernel/devtree.c中，内容如下(有缩减)：

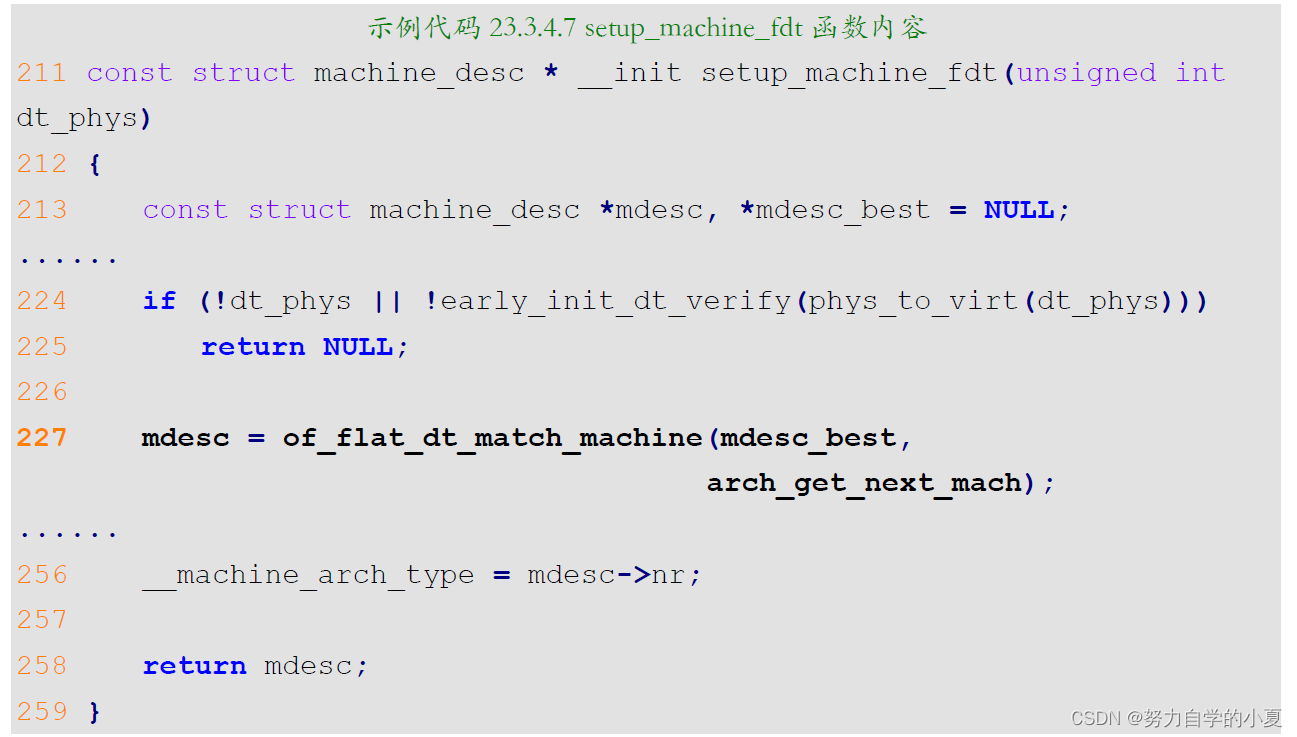

setup_machine_fdt函数内容
第227行，调用函数of_flat_dt_match_machine来获取匹配的machine_desc，参数mdesc_best是默认的machine_desc，参数arch_get_next_mach是个函数，此函数定义在定义在arch/arm/kernel/devtree.c文件中。找到匹配的machine_desc的过程就是用设备树根节点的compatible属性值和Linux内核中保存的所有machine_desc结构的.dt_compat中的值比较，看
看哪个相等，如果相等的话就表示找到匹配的machine_desc，arch_get_next_mach函数的工作就是获取Linux内核中下一个machine_desc结构体。

最后再来看一下of_flat_dt_match_machine函数，此函数定义在文件drivers/of/fdt.c中，内容如下(有缩减)：

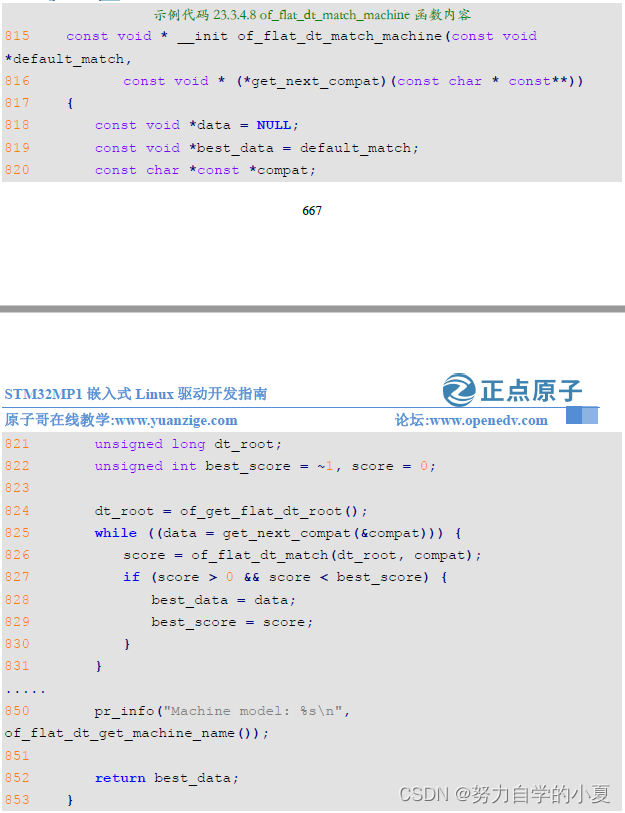

of_flat_dt_match_machine函数内容
第824行，通过函数of_get_flat_dt_root获取设备树根节点。

第825-831行，此循环就是查找匹配的machine_desc过程，第826行的of_flat_dt_match函数会将根节点compatible属性的值和每个machine_desc结构体中.dt_compat的值进行比较，直至找到匹配的那个machine_desc。

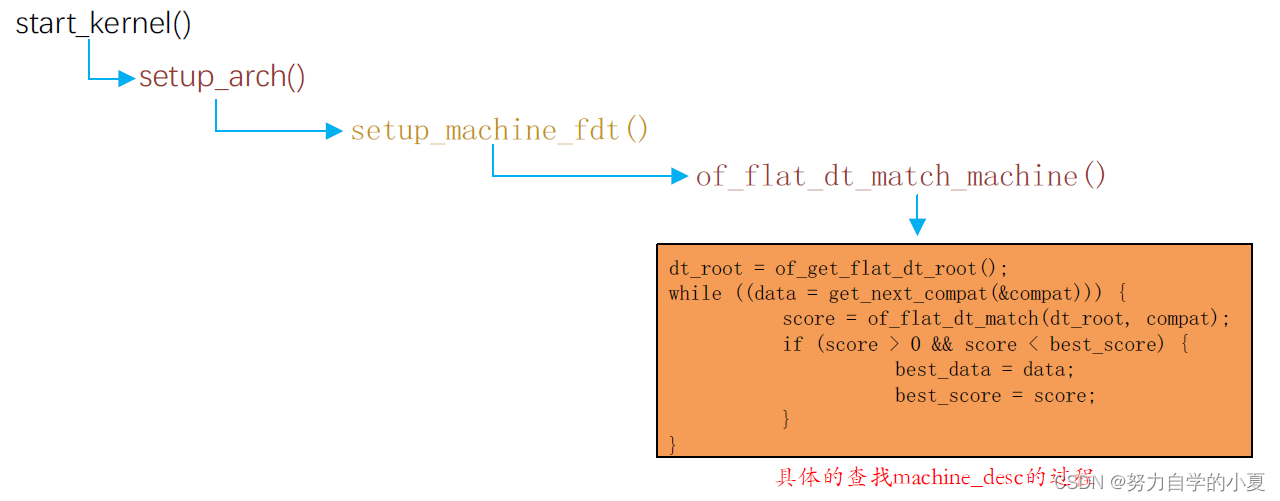

总结一下，Linux内核通过根节点compatible属性找到对应的设备的函数调用过程，如下图所示：
查找匹配设备的过程

向节点追加或修改内容

产品开发过程中可能面临着频繁的需求更改，比如第一版硬件上有一个IIC接口的六轴芯片MPU6050，第二版硬件又要把这个MPU6050更换为MPU9250等。一旦硬件修改了，就要同步的修改设备树文件，毕竟设备树是描述板子硬件信息的文件。假设现在有个六轴芯片fxls8471，fxls8471要接到STM32MP157D-ATK开发板的I2C1接口上，那么相当于需要在i2c1这个节点上添加一个fxls8471子节点。

现在要在i2c1节点下创建一个子节点，这个子节点就是fxls8471，最简单的方法就是在i2c1下直接添加一个名为fxls8471的子节点。

但是这样会有个问题！i2c1节点是定义在stm32mp151.dtsi文件中的，而stm32mp151.dtsi是共有的设备树头文件，其他所有使用到stm32mp1这颗SOC的板子都会引用stm32mp151.dtsi这个文件。直接在i2c1节点中添
加fxls8471就相当于在其他的所有板子上都添加了fxls8471这个设备。

STM32MP157D-ATK开发板使用的设备树文件为stm32mp157d-atk.dts和stm32mp157d-atk.dtsi，因此需要在stm32mp157d-atk.dts文件中完成数据追加的内容，方式如下：

示例代码23.3.5.3 节点追加数据方法
1 &i2c1 {
2 /* 要追加或修改的内容 */
3 };

打开stm32mp157d-atk.dts，在根节点后添加如下内容：
向i2c1节点追加数据
示例代码23.3.5.4就是向i2c1节点添加/修改数据，比如第5行将status属性的值由原来的disabled改为okay。第6行的属性“clock-frequency”表示i2c1时钟为100KHz。“clock-frequency”就是新添加的属性。

第8-14行，i2c1子节点fxls8471，表示I2C1上连接的fxls8471，“fxls8471”子节点里面描述了fxls8471这颗芯片的相关信息。

这个就是向节点追加或修改内容，重点就是通过&label来访问节点，然后直接在里面编写要追加或者修改的内容。

创建小型模板设备树

上一节已经对DTS的语法做了比较详细的讲解，本节就根据前面讲解的语法，从头到尾编写一个小型的设备树文件。在实际产品开发中，是不需要完完全全的重写一个.dts设备树文件，一般都是使用SOC厂商提供好的.dts文件，只需要在上面根据自己的实际情况做相应的修改即可。在编写设备树之前要先定义一个设备，就以STM32MP157这个SOC为例，需要在设备树里面描述的内容如下：

这个芯片、这个芯片是由两个Cortex-A7架构的32位CPU和Cortex-M4组成。
STM32MP157内部sram，起始地址为0x10000000，大小为384KB(0x60000)。
STM32MP157内部timers6，起始地址为0x40004000，大小为25.6KB(0x400)。
TM32MP157内部spi2，起始地址为0x4000b000，大小为25.6KB(0x400)。
STM32MP157内部usart2，起始地址为0x4000e000，大小为25.6KB(0x400)。
STM32MP157内部i2c1，起始地址为0x40012000，大小为25.6KB(0x400)。

为了简单起见，在设备树里面就实现这些内容即可，具体的实现可以看正点原子的文档教程，搭建完后和现有的stm32mp151.dtsi很像，可以看做是stm32mp151.dtsi的缩小版。

设备树在系统中的体现

Linux内核启动的时候会解析设备树中各个节点的信息，并且在根文件系统的/proc/device-tree目录下根据节点名字创建不同文件夹，如下图所示：

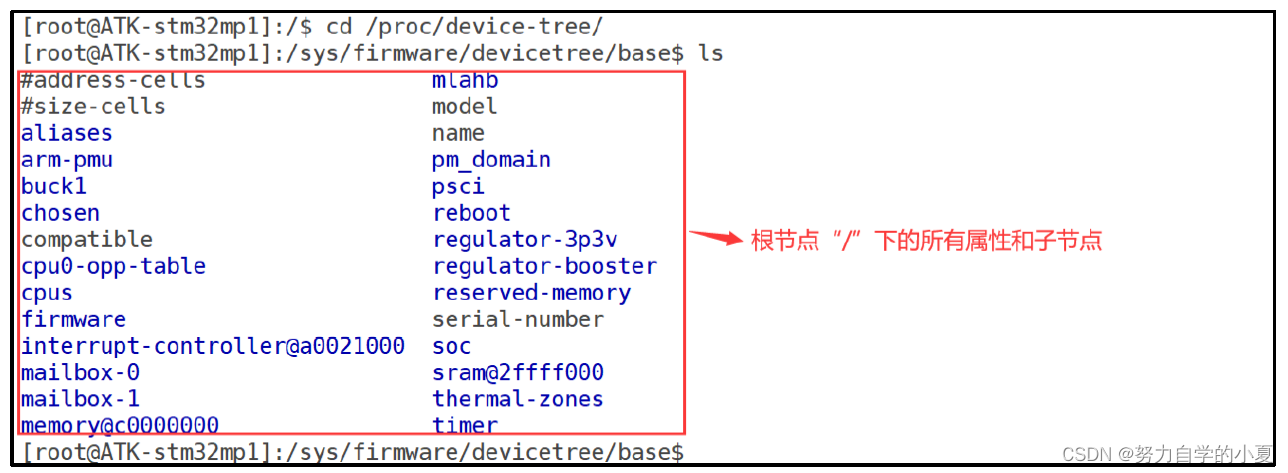

根节点“/”属性及子节点
上图就是目录/proc/device-tree目录下的内容，/proc/device-tree目录下是根节点“/”的所有属性和子节点。

根节点“/”各个属性

根节点属性属性表现为一个个的文件，比如上图中的“#address-cells”、“#size-cells”、“compatible”、“model”和“name”这5个文件，它们在设备树中就是根节点的5个属性。既然是文件那么肯定可以查看其内容，输入cat命令来查看model和compatible这两个文件的内容，结果如下图所示：

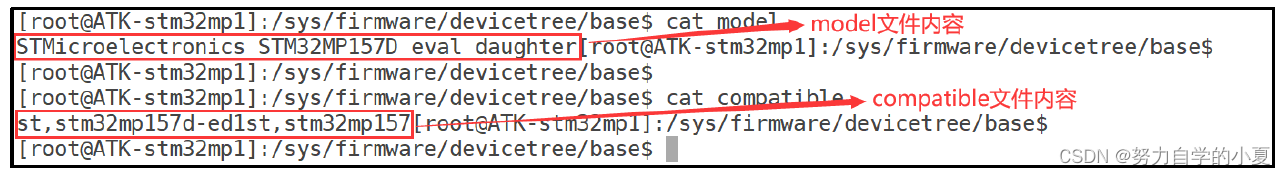

model和compatible文件内容
可以看出，文件model的内容是“STMicroelectronics STM32MP157D eval daughter”，文件compatible的内容为“st stm32mp157d-ed1st,stm32mp157”。打开文件stm32mp157d-atk.dts查看一下，就是model和compatible的属性值。

根节点“/”各子节点

上图中各个文件夹就是根节点“/”的各个子节点，比如“aliases”、“reboot”、“chosen”和“cpus”等等。

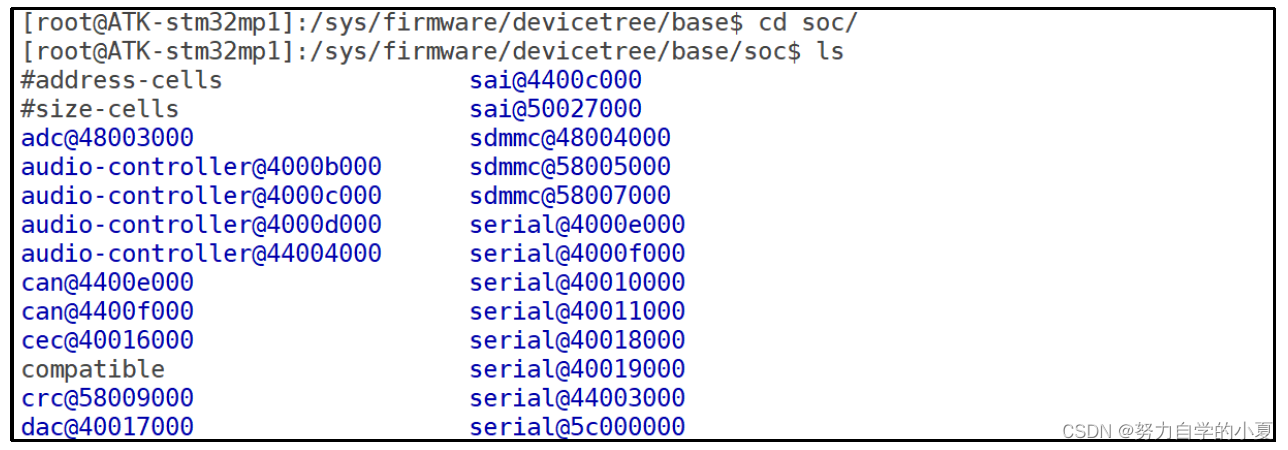

/proc/device-tree目录就是设备树在根文件系统中的体现，同样是按照树形结构组织的，进入/proc/device-tree/soc目录中就可以看到soc节点的所有子节点，如下图所示：
soc部分节点
和根节点“/”一样，上图中的所有文件分别为soc节点的属性文件和子节点文件夹。

特殊节点

根节点“/”有两个特殊的子节点：aliases和chosen。

aliases子节点

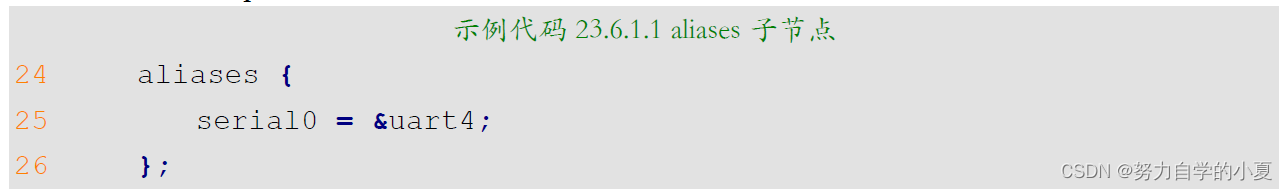

在stm32mp157d-atk.dts文件中，aliases节点内容如下：
aliases子节点
单词aliases的意思是“别名”，因此aliases节点的主要功能就是定义别名，定义别名的目的就是为了方便访问节点。不过一般会在节点命名的时候会加上label，然后通过&label来访问节点，这样也很方便，而且设备树里面大量的使用&label的形式来访问节点。

chosen子节点

chosen并不是一个真实的设备，chosen节点主要是为了uboot向Linux内核传递数据，重点是bootargs参数。一般.dts文件中chosen节点通常为空或者内容很少，stm32mp157d-atk.dts中chosen节点内容如下所示：

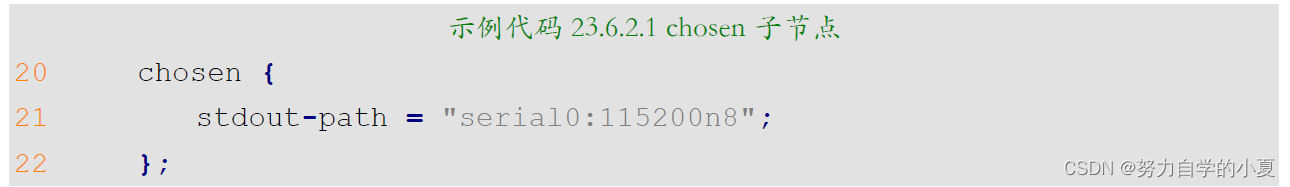

chosen子节点
从示例代码 23.6.2.1中可以看出，chosen节点仅仅设置了属性“stdout-path”，表示标准输出使用serial0，而 aliases已经设置了serial0为uart4，所以开发板启动以后使用UART4作为默认终端。但是进入到/proc/device-tree/chosen目录里面，会发现多了bootargs这个属性，通过cat命令查看bootargs文件内容，如下图所示：

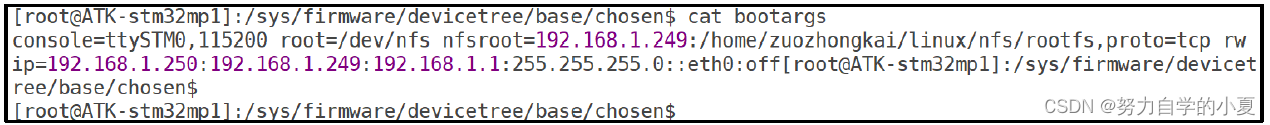

可以看到，这就是uboot中设置的bootargs环境变量。前面讲解uboot的时候说过，uboot在启动Linux内核的时候会将bootargs的值传递给Linux内核，bootargs会作为Linux内核的命令行参数，Linux内核启动的时候会打印出命令行参数(也

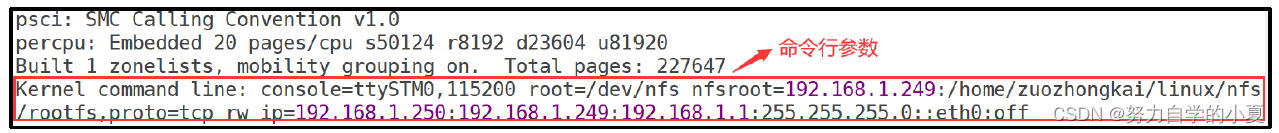

就是uboot传递进来的bootargs的值)，如下图所示：

那只能是uboot自己在chosen节点里面添加了bootargs属性！并且设置bootargs属性的值为bootargs环境变量的值。在uboot源码中，找到common/fdt_support.c文件中发现了“chosen”的身影，fdt_support.c文件中有个fdt_chosen函数，此函数内容如下所示：

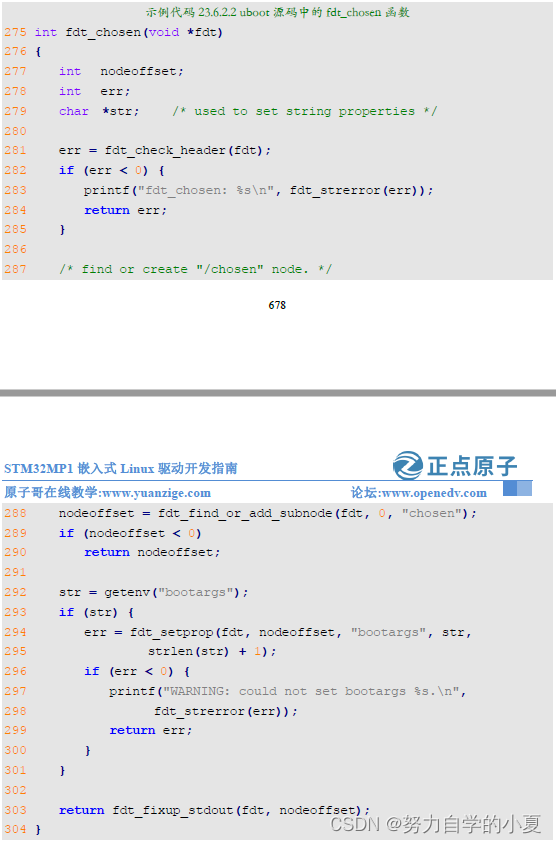

uboot中fdt_chosen函数
第288行，调用函数fdt_find_or_add_subnode从设备树(.dtb)中找到chosen节点，如果没有找到的话就会自己创建一个chosen节点。

第292行，读取uboot中bootargs环境变量的内容。

第294行，调用函数fdt_setprop向chosen节点添加bootargs属性，并且bootargs属性的值就是环境变量bootargs的内容。

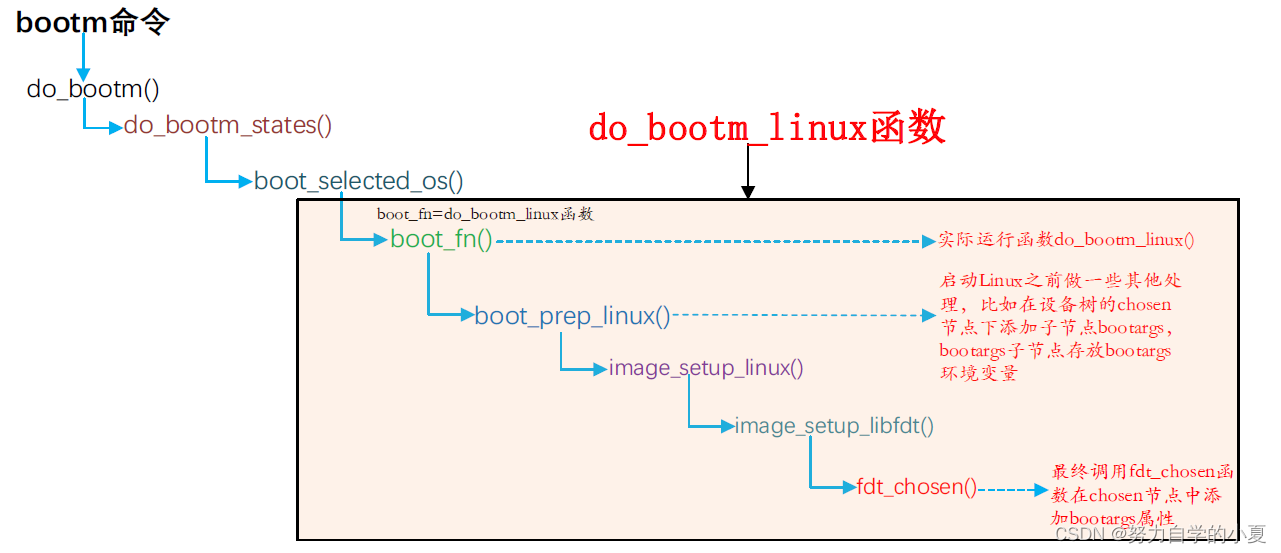

最终翻看源码，可以得到如下的调用过程图：
fdt_chosen函数调用流程
上图中框起来的部分就是函数do_bootm_linux函数的执行流程，也就是说do_bootm_linux函数会通过一系列复杂的调用，最终通过fdt_chosen函数在chosen节点中加入了bootargs属性。而通过bootz命令启动Linux内核的时候会运行do_bootm_linux函数。

当输入bootm命令之后，do_bootm就会执行，然后就如上图所示加入bootargs属性。

Linux内核解析DTB文件

Linux内核在启动的时候会解析DTB文件，然后在/proc/device-tree目录下生成相应的设备树节点文件：
设备树节点解析流程
从上图中可以看出，在start_kernel函数中完成了设备树节点的解析，实际工作的函数为unflatten_dt_node。

绑定信息文档

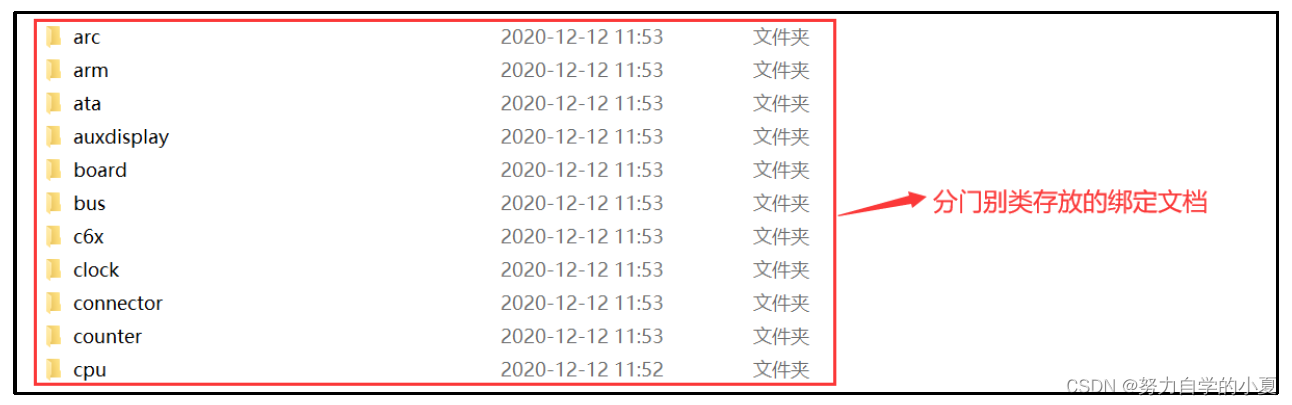

设备树是用来描述板子上的设备信息的，不同的设备其信息不同，反映到设备树中就是属性不同。在Linux内核源码中有详细的TXT文档描述了如何添加节点，这些TXT文档叫做绑定文档，路径为：Linux源码目录/Documentation/devicetree/bindings，如下图所示：

有时候使用的一些芯片在Documentation/devicetree/bindings目录下找不到对应的文档，这个时候就要咨询芯片的提供商。

设备树常用OF操作函数

设备树描述了设备的详细信息，这些信息包括数字类型的、字符串类型的、数组类型的，在编写驱动的时候需要获取到这些信息。比如设备树使用reg属性描述了某个外设的寄存器地址为0X02005482，长度为0X400，在编写驱动的时候需要获取到reg属性的0X02005482和0X400这两个值，然后初始化外设。 Linux内核提供了一系列的函数来获取设备树中的节点或者属性信息，这一系列的函数都有一个统一的前缀“of_”，所以在很多资料里面也被叫做OF函数。这些OF函数原型都定义在include/linux/of.h文件中。

查找节点的OF函数

设备都是以节点的形式“挂”到设备树上的，因此要想获取这个设备的其他属性信息，必须先获取到这个设备的节点。Linux内核使用device_node结构体来描述一个节点，此结构体定义在文件include/linux/of.h中，定义如下：

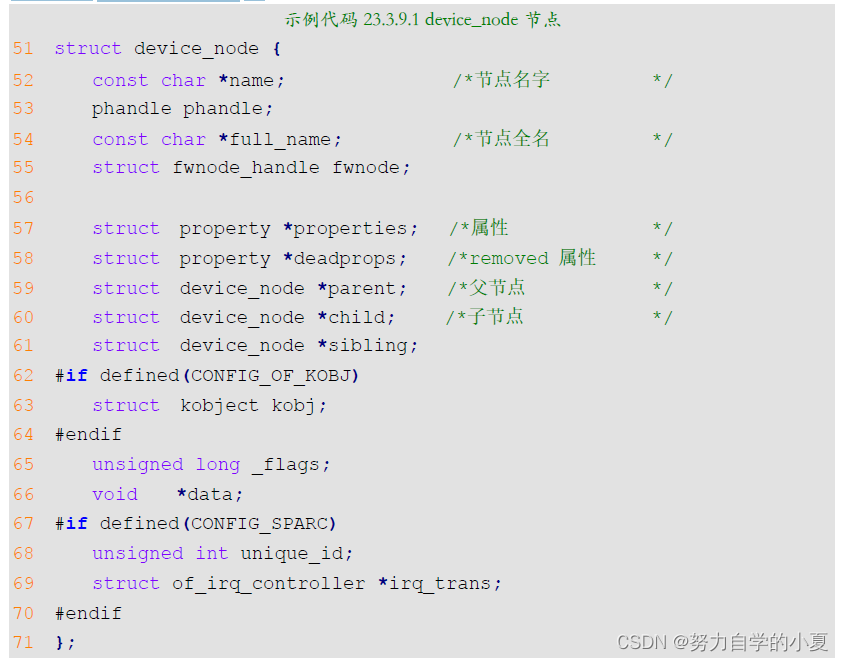

device_node节点
与查找节点有关的OF函数共有5个。

of_find_node_by_name函数

该函数通过节点名字查找指定的节点，函数原型如下：

struct device_node *of_find_node_by_name(struct device_node *from,
										 const char *name);

函数参数和返回值含义如下：

from：开始查找的节点，如果为NULL表示从根节点开始查找整个设备树。
name：要查找的节点名字。
返回值：找到的节点，如果为NULL表示查找失败。

of_find_node_by_type函数

该函数通过device_type属性查找指定的节点，函数原型如下：

struct device_node *of_find_node_by_type(struct device_node *from, const char *type)

函数参数和返回值含义如下：

from：开始查找的节点，如果为NULL表示从根节点开始查找整个设备树。
type：要查找的节点对应的type字符串，也就是device_type属性值。
返回值：找到的节点，如果为NULL表示查找失败。

of_find_compatible_node函数

该函数根据device_type和compatible这两个属性查找指定的节点，函数原型如下：

struct device_node *of_find_compatible_node(struct device_node *from,
											const char *type,
											const char *compatible)

函数参数和返回值含义如下：

from：开始查找的节点，如果为NULL表示从根节点开始查找整个设备树。
type：要查找的节点对应的type字符串，也就是device_type属性值，可以为NULL，表示忽略掉device_type属性。
compatible：要查找的节点所对应的compatible属性列表。
返回值：找到的节点，如果为NULL表示查找失败。

of_find_matching_node_and_match函数

该函数通过of_device_id匹配表来查找指定的节点，函数原型如下：

struct device_node *of_find_matching_node_and_match(struct device_node *from,
													const struct of_device_id *matches,
													const struct of_device_id **match)

函数参数和返回值含义如下：

from：开始查找的节点，如果为NULL表示从根节点开始查找整个设备树。
matches：of_device_id匹配表，也就是在此匹配表里面查找节点。
match：找到的匹配的of_device_id。
返回值：找到的节点，如果为NULL表示查找失败。

of_find_node_by_path函数

该函数通过路径来查找指定的节点，函数原型如下：

inline struct device_node *of_find_node_by_path(const char *path)

函数参数和返回值含义如下：

path：带有全路径的节点名，可以使用节点的别名，比如“/backlight”就是backlight这个节点的全路径。
返回值：找到的节点，如果为NULL表示查找失败。

查找父/子节点的OF函数

of_get_parent函数

该函数用于获取指定节点的父节点(如果有父节点的话)，函数原型如下：

struct device_node *of_get_parent(const struct device_node *node)

函数参数和返回值含义如下：

node：要查找的父节点的节点。
返回值：找到的父节点。

of_get_next_child函数

该函数用迭代的查找子节点，函数原型如下：

struct device_node *of_get_next_child(const struct device_node *node,
									  struct device_node *prev)

函数参数和返回值含义如下：

node：父节点。
prev：前一个子节点，也就是从哪一个子节点开始迭代的查找下一个子节点。可以设置为NULL，表示从第一个子节点开始。
返回值：找到的下一个子节点。

提取属性值的OF函数

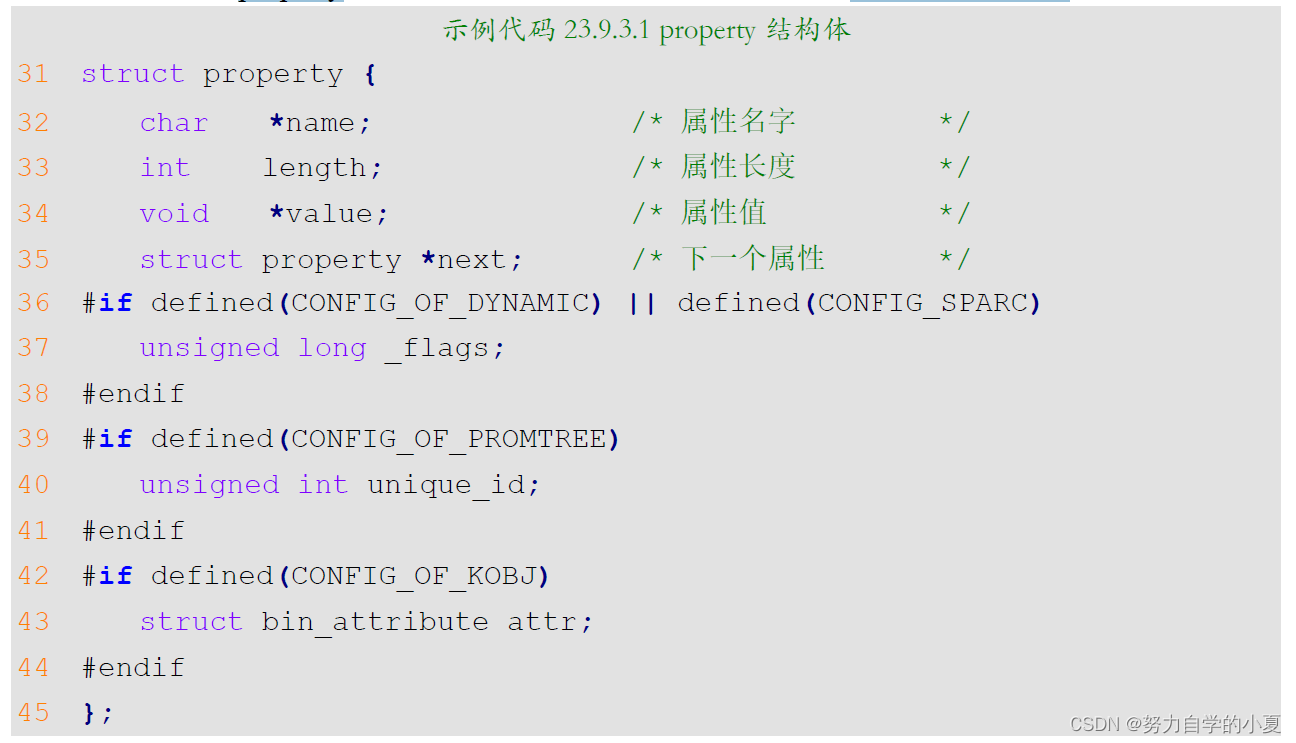

节点的属性信息里面保存了驱动所需要的内容，因此对于属性值的提取非常重要，Linux内核中使用结构体property表示属性，此结构体同样定义在文件include/linux/of.h中，内容如下：
property结构体

of_find_property函数

该函数用于查找指定的属性，函数原型如下：

property *of_find_property(const struct device_node *np,
						   const char *name,
						   int *lenp)

函数参数和返回值含义如下：

np：设备节点。
name 属性名字。
lenp：属性值的字节数。
返回值：找到的属性。

of_property_count_elems_of_size函数

该函数用于获取属性中元素的数量，比如reg属性值是一个数组，那么使用此函数可以获取到这个数组的大小，此函数原型如下：

int of_property_count_elems_of_size(const struct device_node *np,
									const char *propname,
									int elem_size)

函数参数和返回值含义如下：

np：设备节点。
proname：需要统计元素数量的属性名字。
elem_size：元素长度。
返回值：得到的属性元素数量。

of_property_read_u32_index函数

该函数用于从属性中获取指定标号的u32类型数据值(无符号32位)，比如某个属性有多个u32类型的值，那么就可以使用此函数来获取指定标号的数据值，此函数原型如下：

int of_property_read_u32_index(const struct device_node *np,
							   const char *propname,
							   u32 index,
							   u32 *out_value)

函数参数和返回值含义如下：

np：设备节点。
proname：要读取的属性名字。
index：要读取的值标号。
out_value：读取到的值。
返回值： 0读取成功，负值，读取失败，-EINVAL表示属性不存在，-ENODATA表示没有
要读取的数据，-EOVERFLOW表示属性值列表太小。

of_property_read_u8_array函数

此函数有一系列，分别是读取u8、u16、u32和u64类型的数组数据，比如大多数的reg属性都是数组数据，可以使用这4个函数一次读取出reg属性中的所有数据。这四个函数的原型如下：

int of_property_read_u8_array(const struct device_node *np,
							  const char *propname,
							  u8 *out_values,
							  size_t sz)
int of_property_read_u16_array(const struct device_node *np,
							   const char *propname,
							   u16 *out_values,
							   size_t sz)
int of_property_read_u32_array(const struct device_node *np,
							   const char *propname,
							   u32 *out_values,
							   size_t sz)
int of_property_read_u64_array(const struct device_node *np,
							   const char *propname,
							   u64 *out_values,
							   size_t sz)

函数参数和返回值含义如下：

np：设备节点。
proname：要读取的属性名字。
out_value：读取到的数组值，分别为u8、u16、u32和u64。
sz：要读取的数组元素数量。
返回值：0，读取成功，负值，读取失败，-EINVAL表示属性不存在，-ENODATA表示没有要读取的数据，-EOVERFLOW表示属性值列表太小。

of_property_read_u8函数

有些属性只有一个整形值，该系列函数就是用于读取这种只有一个整形值的属性，分别用于读取u8、u16、u32和u64类型属性值，函数原型如下：

int of_property_read_u8(const struct device_node *np,
						const char *propname,
						u8 *out_value)
int of_property_read_u16(const struct device_node *np,
						 const char *propname,
						 u16 *out_value)
int of_property_read_u32(const struct device_node *np,
						 const char *propname,
						 u32 *out_value)
int of_property_read_u64(const struct device_node *np,
						 const char *propname,
						 u64 *out_value)

函数参数和返回值含义如下：

np：设备节点。
proname：要读取的属性名字。
out_value：读取到的数组值。
返回值：0，读取成功，负值，读取失败，-EINVAL表示属性不存在，-ENODATA表示没有要读取的数据，-EOVERFLOW表示属性值列表太小。

of_property_read_string函数

该函数用于读取属性中字符串值，函数原型如下：

int of_property_read_string(struct device_node *np,
							const char *propname,
							const char **out_string)

函数参数和返回值含义如下：

np：设备节点。
proname：要读取的属性名字。
out_string：读取到的字符串值。
返回值：0，读取成功，负值，读取失败。

of_n_addr_cells函数

该函数用于获取#address-cells属性值，函数原型如下：

int of_n_addr_cells(struct device_node *np)

函数参数和返回值含义如下：

np：设备节点。
返回值：获取到的#address-cells属性值。

of_n_size_cells函数

该函数用于获取#size-cells属性值，函数原型如下：

int of_n_size_cells(struct device_node *np)

函数参数和返回值含义如下：

np：设备节点。
返回值：获取到的#size-cells属性值。

其他常用OF函数

of_device_is_compatible函数

该函数用于查看节点的compatible属性是否有包含compat指定的字符串，也就是检查设备节点的兼容性，函数原型如下：

int of_device_is_compatible(const struct device_node *device,
							const char *compat)

函数参数和返回值含义如下：

device：设备节点。
compat：要查看的字符串。
返回值：0，节点的compatible属性中不包含compat指定的字符串；正数，节点的compatible属性中包含compat指定的字符串。

of_get_address函数

该函数用于获取地址相关属性，主要是“reg”或者“assigned-addresses”属性值，函数属性如下：

const __be32 *of_get_address(struct device_node *dev,
							 int index,
							 u64 *size,
							 unsigned int *flags)

函数参数和返回值含义如下：

dev：设备节点。
index：要读取的地址标号。
size：地址长度。
flags：参数，比如IORESOURCE_IO、IORESOURCE_MEM等。
返回值：读取到的地址数据首地址，为NULL的话表示读取失败。

of_translate_address函数

该函数负责将从设备树读取到的地址转换为物理地址，函数原型如下：

u64 of_translate_address(struct device_node *dev,
						 const __be32 *addr)

函数参数和返回值含义如下：

dev：设备节点。
in_addr：要转换的地址。
返回值：得到的物理地址，如果为OF_BAD_ADDR的话表示转换失败。

of_address_to_resource函数

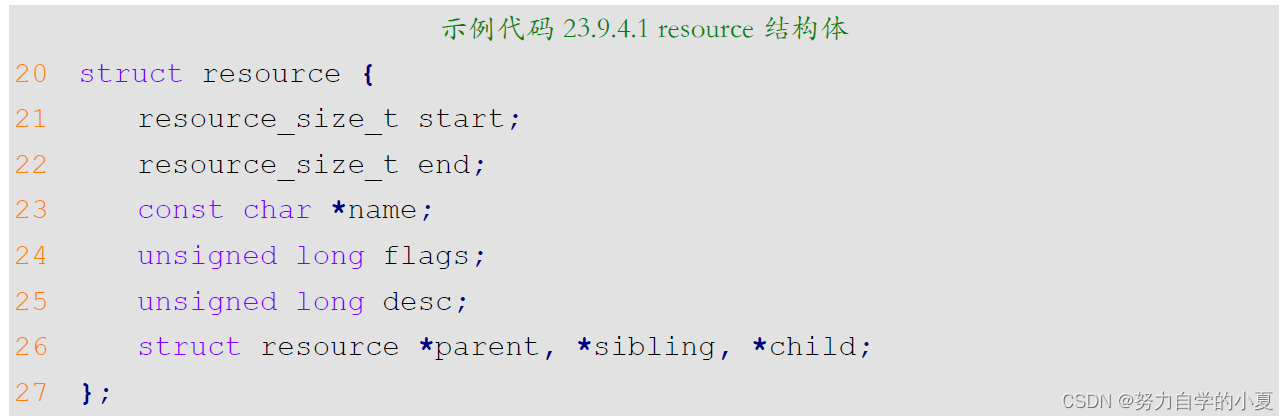

IIC、SPI、GPIO等这些外设都有对应的寄存器，这些寄存器其实就是一组内存空间，Linux内核使用resource结构体来描述一段内存空间，用resource结构体描述的都是设备资源信息，resource结构体定义在文件include/linux/ioport.h中，定义如下：

对于32位的SOC来说，resource_size_t是u32类型的。其中start表示开始地址，end表示结束地址，name是这个资源的名字，flags是资源标志位，一般表示资源类型，可选的资源标志定义在文件include/linux/ioport.h中。

一般最常见的资源标志就是IORESOURCE_MEM、IORESOURCE_REG和IORESOURCE_IRQ等。接下来回到 of_address_to_resource函数，此函数看名字像是从设备树里面提取资源值，但是本质上就是将reg属性值转换为resource结构体类型，函数原型如下所示：

int of_address_to_resource(struct device_node *dev,
						   int index,
						   struct resource *r)

函数参数和返回值含义如下：

dev：设备节点。
index：地址资源标号。
r：得到的resource类型的资源值。
返回值：0，成功；负值，失败。

of_iomap函数

该函数用于直接内存映射，以前会通过ioremap函数来完成物理地址到虚拟地址的映射，采用设备树以后就可以直接通过of_iomap函数来获取内存地址所对应的虚拟地址，不需要使用ioremap函数了。当然也可以使用ioremap函数来完成物理地址到虚拟地址的内存映射，只是在采用设备树以后，大部分的驱动都使用of_iomap函数了。 of_iomap函数本质上也是将reg属性中地址信息转换为虚拟地址，如果reg属性有多段的话，可以通过index参数指定要完成内存映射的是哪一段，of_iomap函数原型如下：

void __iomem *of_iomap(struct device_node *np,
					   int index)

函数参数和返回值含义如下：

np：设备节点。
index：reg属性中要完成内存映射的段，如果reg属性只有一段的话index就设置为0。
返回值：经过内存映射后的虚拟内存首地址，如果为NULL的话表示内存映射失败。

设备树重点需要了解的内容如下：

DTS、DTB和DTC之间的区别，如何将.dts文件编译为.dtb文件。
设备树语法，这个是重点，在实际工作中是需要修改设备树的。
设备树的几个特殊子节点。
关于设备树的OF操作函数，也是重点，因为设备树最终是被驱动文件所使用的，而驱动文件必须要读取设备树中的属性信息，比如内存信息、GPIO信息、中断信息等等。要想在驱动中读取设备树的属性值，就必须使用Linux内核提供的众多的OF函数。
