第三课 原理图绘制

1.绘制器件

（1）绘制低电平有效符号（-）

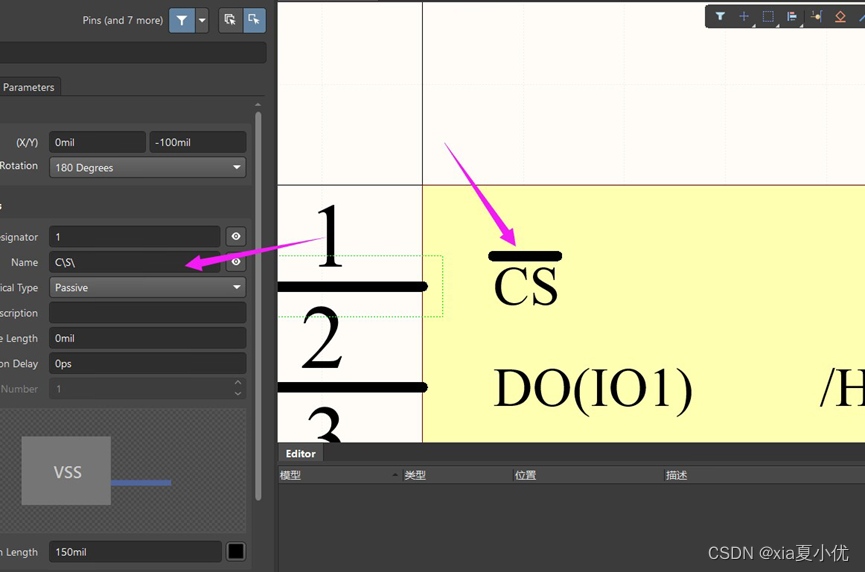

添加上面的符号，在Name中输入C\S\，就可以显示CS上面画横线。

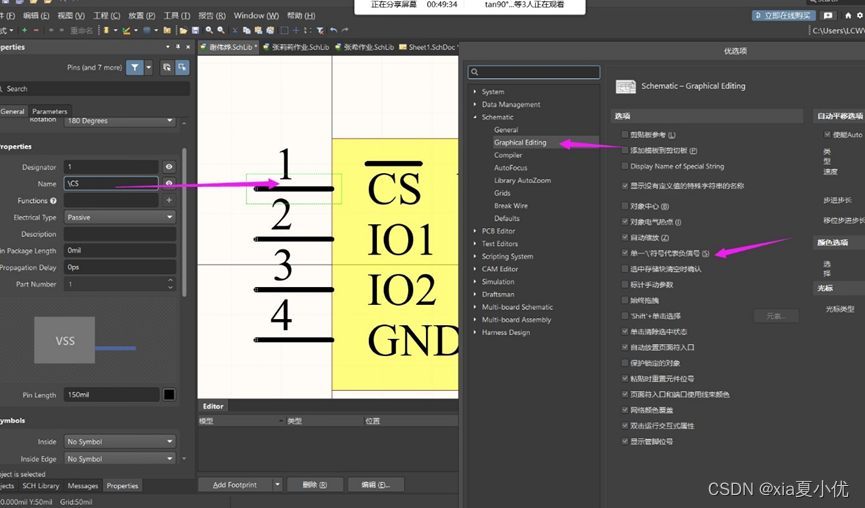

在优选项中Schematic—Graphical Editing—勾选单一\符号

在Mame中输入\CS就可以得到CS的负符号，代表低电平有效。

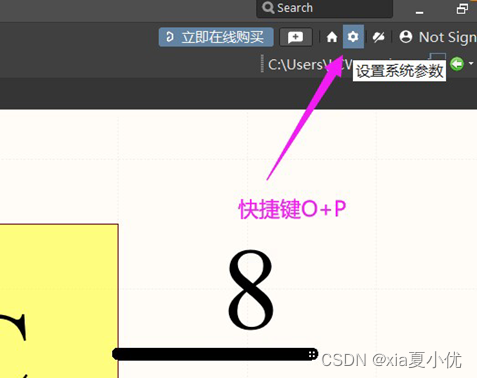

（2）打开优选项

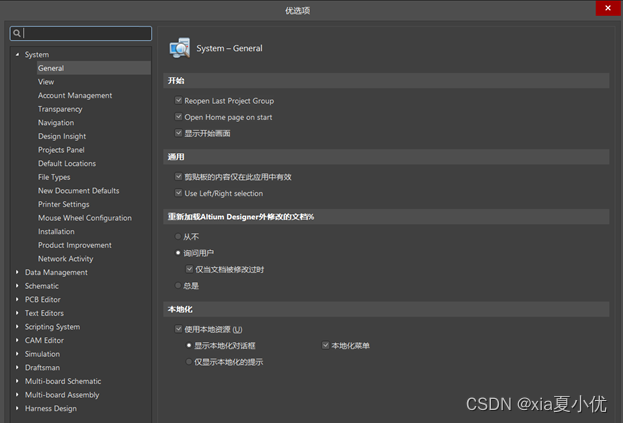

（3）优选项界面

2.绘制排针

（1）选择放置—矩形

会出现黄色背景的矩形，可以调节背景的透明度。

（2）更新原理图

修改sch.lib中器件，点击更新原理图，会在原理图显示修改后的器件。

（3）设置捕捉栅格

在原理图界面，点击右侧的Properties，Visible Grid可视化栅格（原理图界面每个栅格大小），Snap Grid捕捉栅格（移动栅格的大小），通过G切换栅格大小或者自定义栅格大小（默认50mil）

（4）纸张大小（画布）

Page Options页面设置

图纸大小Sheet Size

Template（模板）：可以设置自己的模板

Standard（标准）：系统自带的，默认A4

Custom（自定义）：根据实际器件的数量，设置不同大小的界面大小。

（5）高亮显示

快捷键：相同网络高亮-----ALT+左键单击网络

清除高亮——shift+C

3.绘制网络标签

（1）快捷键：P+N

（2）快速方法：如果很多网络标签，使用TAB键依次增加

（3）使用ctrl+c复制ctrl+v粘贴，空格，X，Y，shift+左键拖动器件等功能帮助简化操作。

4.器件对齐

（1）快捷键A+L左对齐

（2）点击编辑—对齐—左对齐

注意：必须是同样的器件（部件），不然没效果。

5.在原理图中添加线

（1）分为两种：电气属性的线，快捷键ctrl+W；点击放置—线（W）

（2）另一种是：不带电气属性的线（绘图的线），快捷键 P+D+L：点击放置—绘图工具—线（L）

6.电源端口

（1）电源端口，接地端口

电气属性的线（连接不同器件）

（2）网络标签（代表相同接口）

（3）绘制图的线（不带电气属性）

（4）文本字符串：添加一些名称或者解释说明

7.器件移动

（1）在优选项中点击Schematic—Graphic Editing—始终拖曳

未勾选：移动器件时，器件和连线分开

勾选：移动器件时，器件和连线不分开（一起移动）

8.在sch.lib库文件设置

（1）Schematic—Genera—管脚余量

名称：代表管脚名称长度

数量：代表管脚长度

名称和数量填写不同的数字，显示不同效果的管脚。

（2）放置是自动增加

标号：主要的填写1，默认增加1；写2，默认增加2

名称：次要的填写1，默认增加1；写2，默认增加2
