轴承接触角和受力分析

提示：轴承接触角和受力分析

---

1，接触角

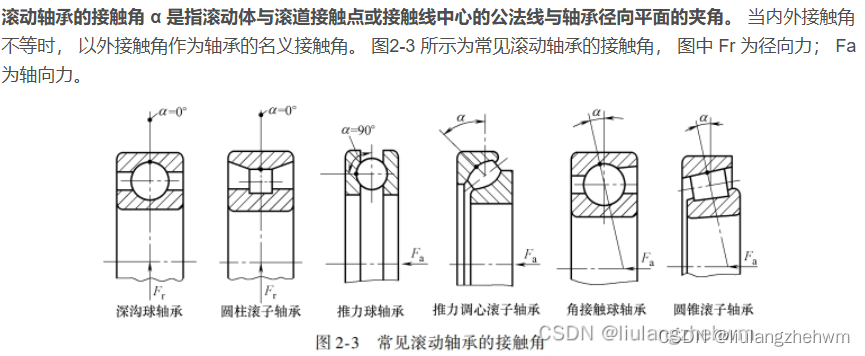

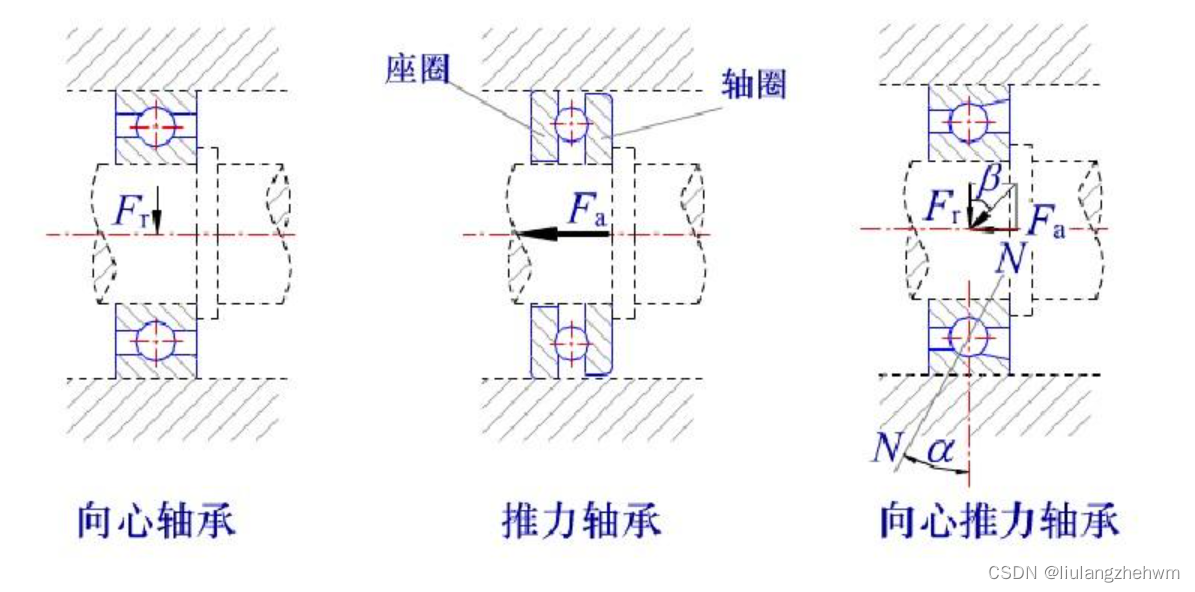

所谓公称接触角就是指轴承在正常状态下， 滚动体和内圈及外圈沟道接触点的法线与轴心线的垂直平面之间的夹角。 按滚动轴承工作时所能承受载荷的方向， 可分为向心轴承、 推力轴承和组合轴承。

2，轴承受力分析

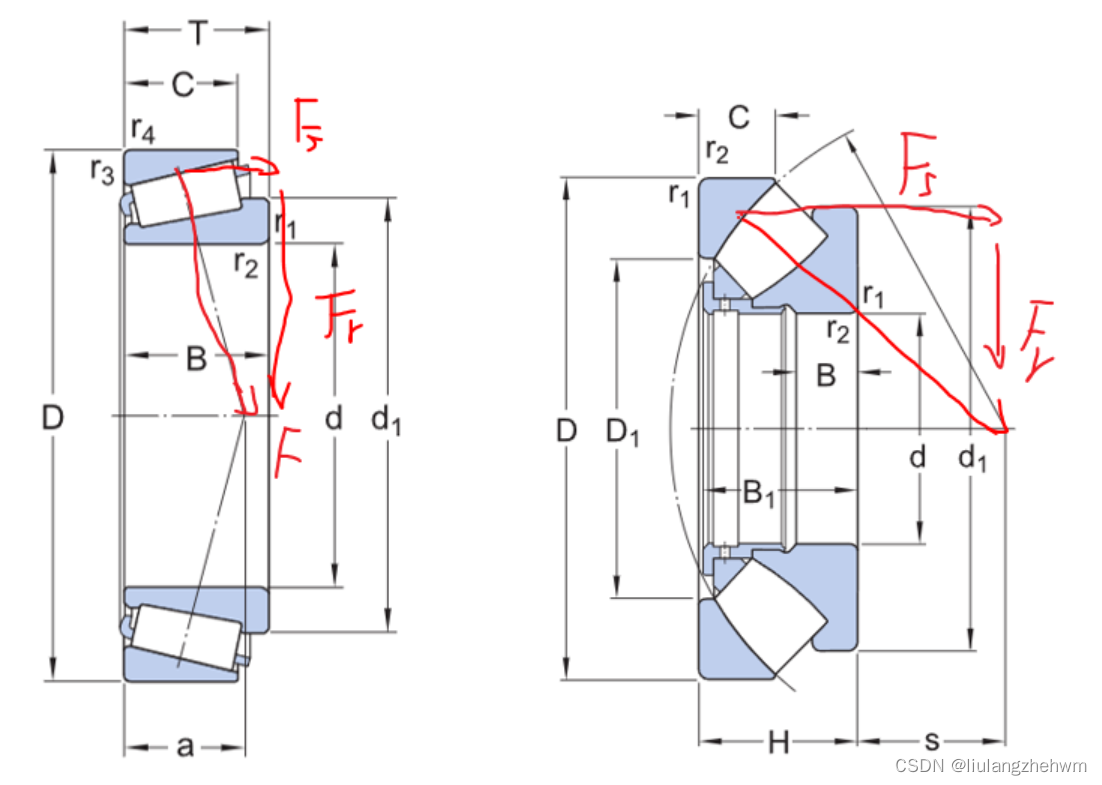

圆锥滚子轴承主要承受以径向为主的径向、 轴向联合载荷。 轴承的承载能力取决于外圈的滚道角度， 角度越大承载能力越大。 圆锥滚子轴承属可分离轴承。

推力调心滚子轴承具有调心性能， 轴承承载能力强， 在承受轴向载荷的同时还可以承受一定的径向载荷。

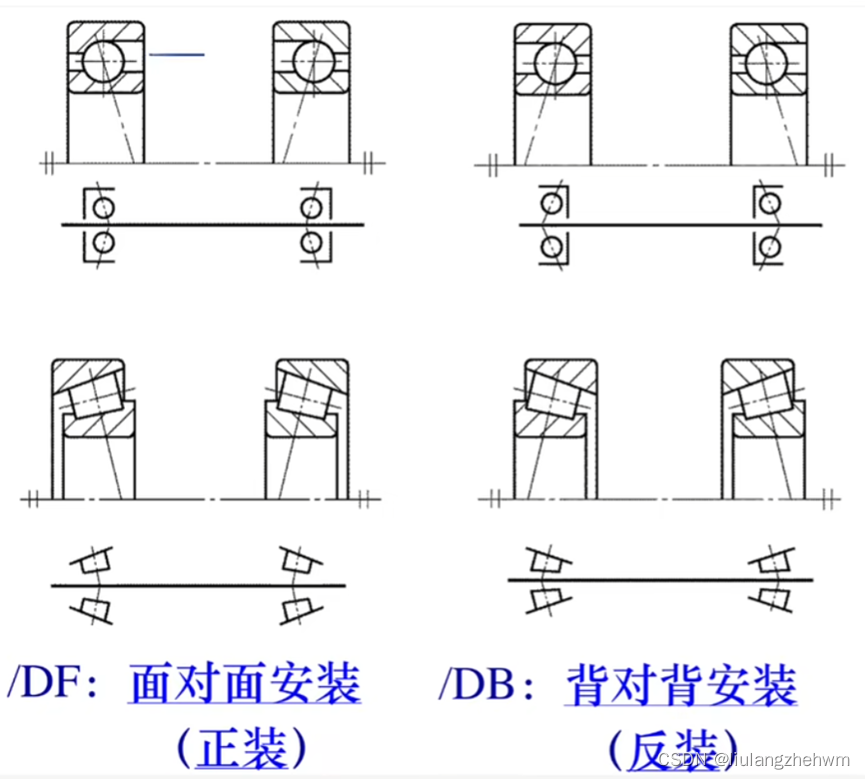

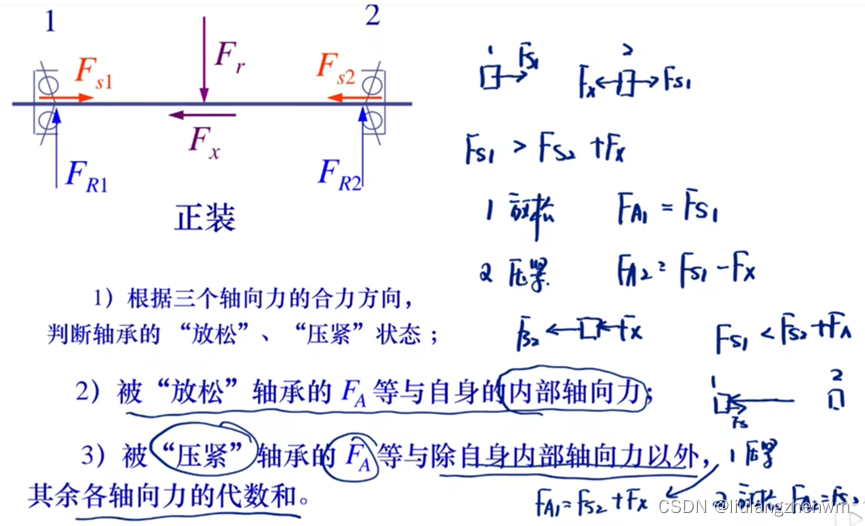

3，轴承的安装方式和受力分析

图片来源

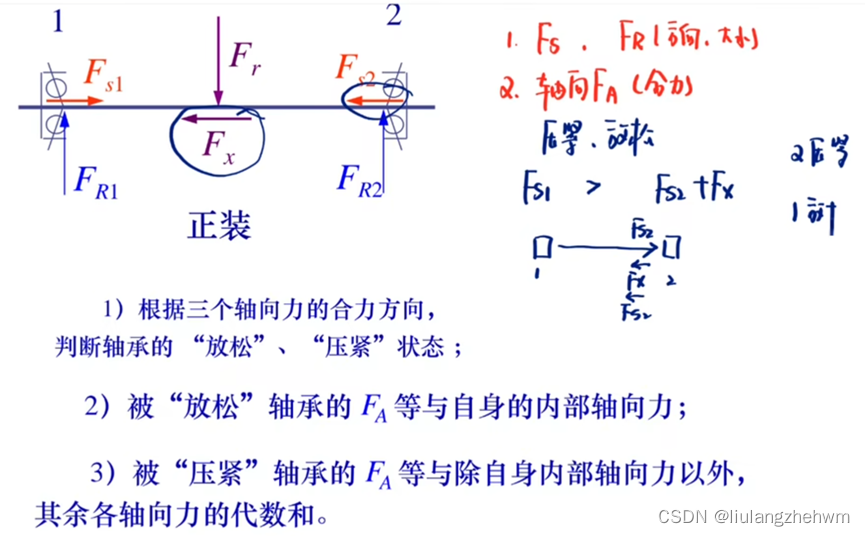

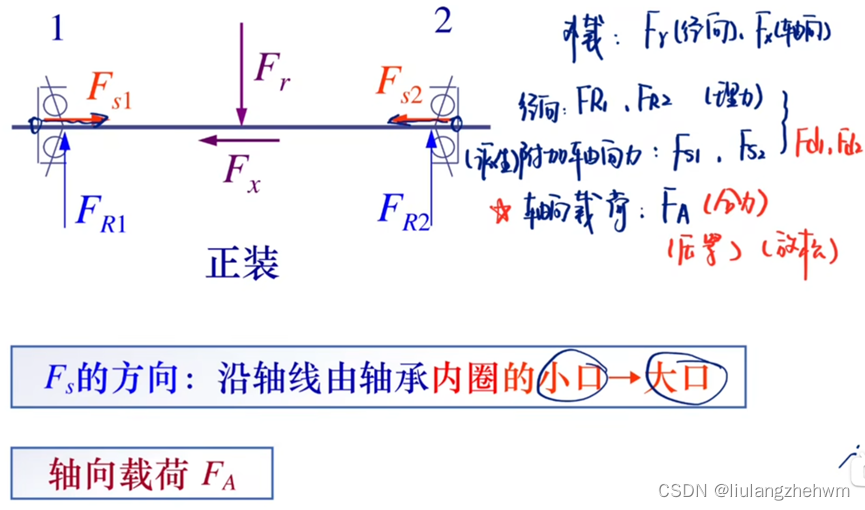

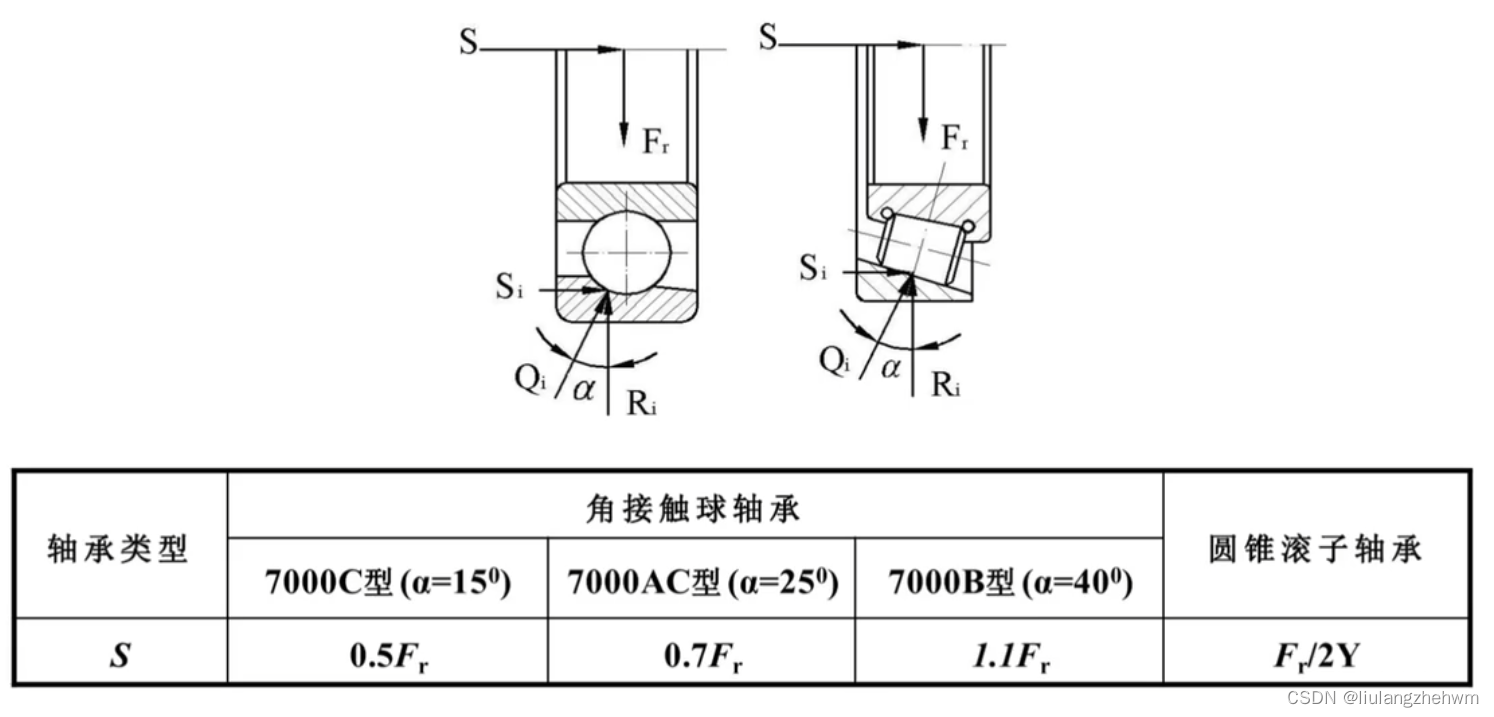

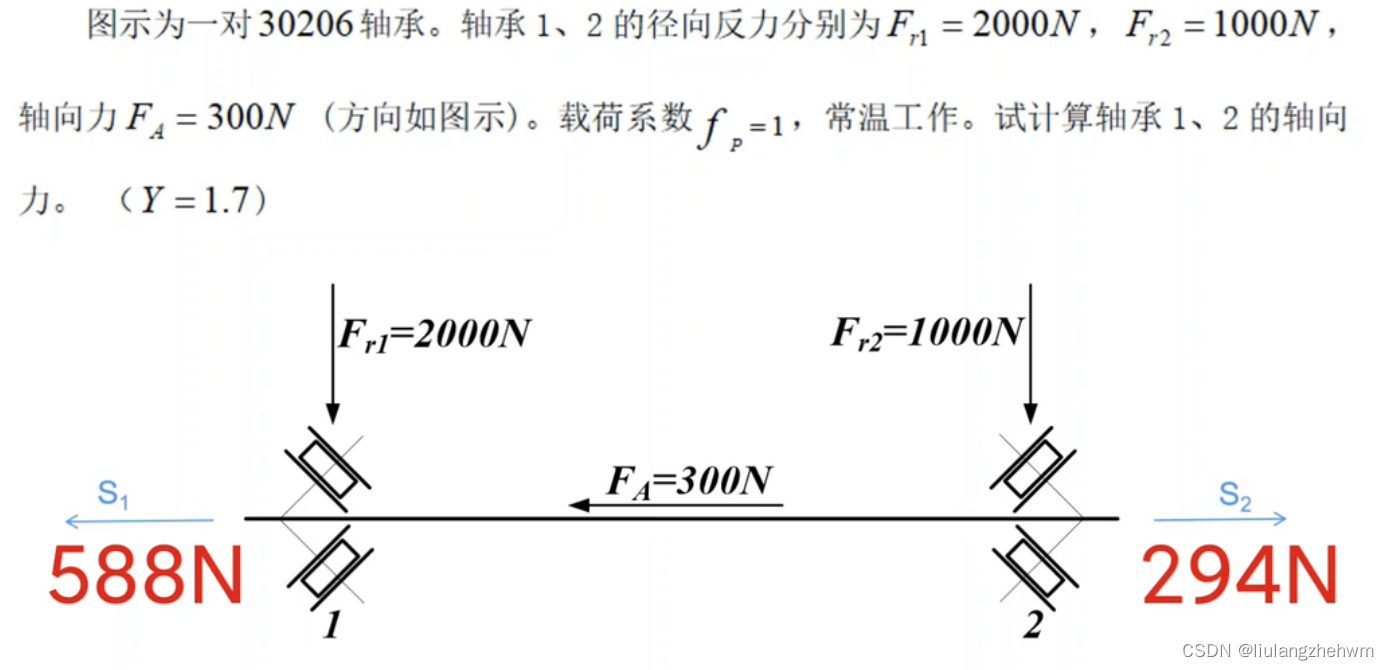

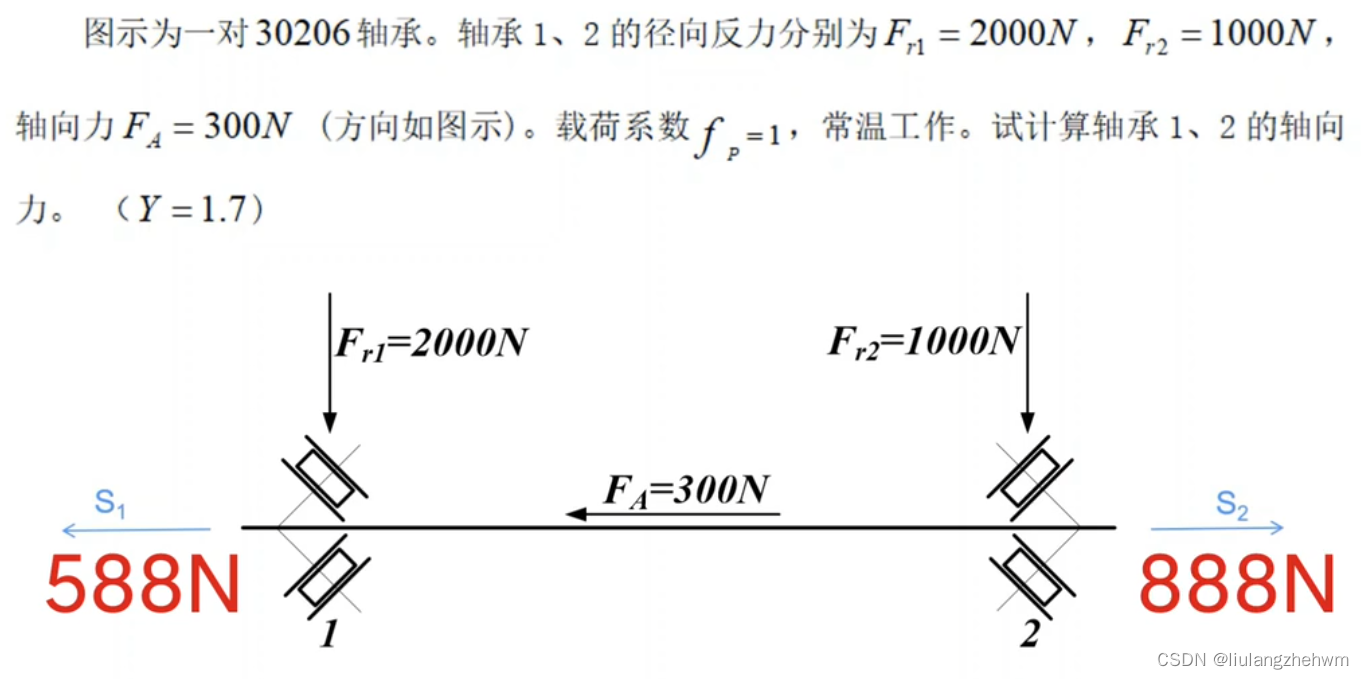

假设两周轴承都是放松状态，直接带入圆锥滚子轴承的轴向力计算公式轴向力S=镜像力Fr÷2Y，得到S1=588N，S2=294N,显然水平方向的力就不平衡了,轴上向左的力大于向右的力,轴有向左运动的趋势,那么左边的轴承是放松的,右边的轴承会被压紧,压紧的轴承会受到额外的轴向力,所以S2不止294N,S2=S1+Fa=888N
