Baumer工业相机堡盟相机VCXG系列相机IO控制外部光源设置

项目场景：

堡盟VCX相机为堡盟全系列相机中的主流常用相机，性能强大、坚固可靠，易于集成，常用与一般行业的检测定位识别使用。

Baumer工业相机堡盟相机传统具有一般相机没有的给外部光源供电的功能，无需外部控制器便可直接控制光源。

尤其是Baumer工业相机LXT系列相机具有四路电源输出，输出功率高达120W，同样无需外部控制器便可直接控制光源，功能极为丰富强大。

本文只着重介绍主流相机VCXG相机的IO输出控制光源的功能

为什么需要实现相机控制光源

堡盟VCX相机为堡盟全系列相机中的主流常用相机，性能强大、坚固可靠，易于集成，常用与一般行业的检测定位识别

在工业视觉检测中，机器视觉LED专用光源常用于相机上，来有效的对检测物进行核实的打光，这里对此不作太多详述。

对应适用于工业视觉检测的光源在使用上有两种方式，一种是常亮，一种是频闪。总所周知，常亮光源随着使用时间的的变长会不断衰减亮度，最终影响检测结果，而频闪的使用方式不仅可以延长使用寿命，还可以进行更高功率的打光效果。

对应频闪光源的控制，考虑到系统的优化和便捷，若相机能够和光源一起匹配就能得到完美的效果，一般情况下使用PLC进行联动控制，这样往往需要大量时间的调整。

Baumer相机自带的电源输出可以有效的匹配相机采图，减少系统的冗余，提供系统的反应速度，减少系统成本。

---

实现步骤一：确认硬件

由于Baumer工业相机的产品系列类型较多，定制型号也同样很多，因此使用相机的电源输出功能需要确认相机的硬件是否满足要求。

1、相机硬件必须有触发延时及TIMER功能；

2、相机硬件支持输出I/O功能；

3、如用GPIO的方式，必须使用放大器；

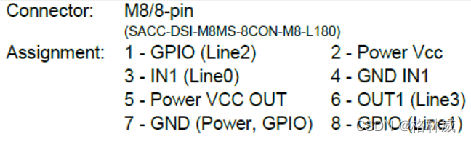

VCXG电气线路图和IO协议如下图所示：



---

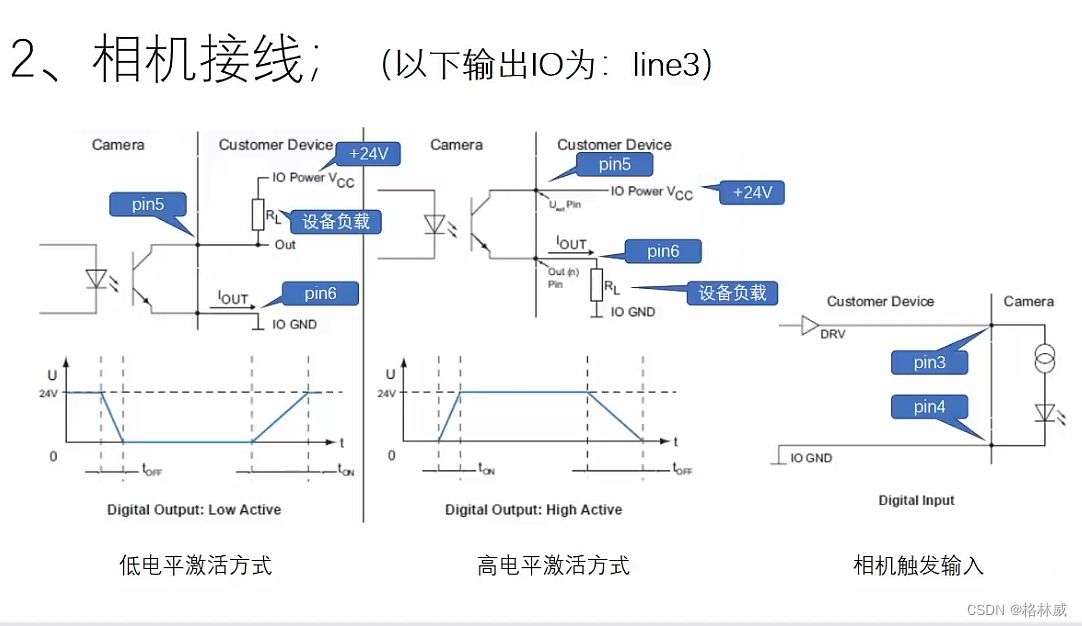

实现步骤二：相机触发和电源功能接线图



需要按照对应的接线图去进行正常的操作。

---

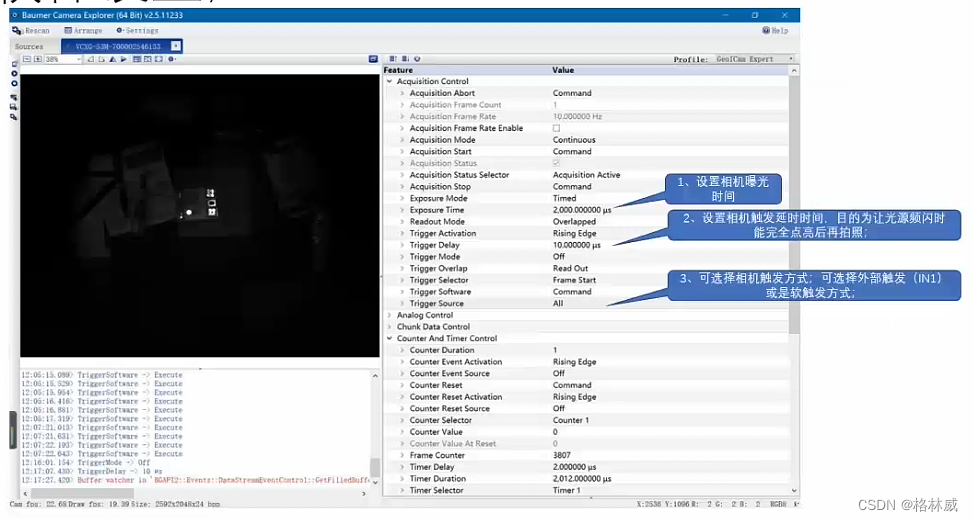

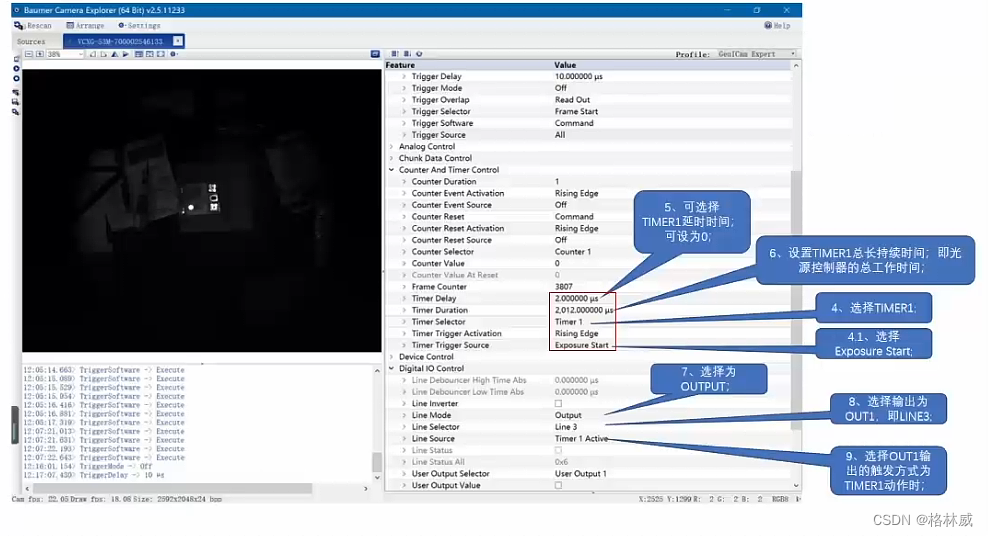

实现步骤三：CameraExplorer软件相关设置

完成以上操作后即可使用相机的电源输出控制去控制光源。

可以减少控制成本，提高检测速度，并易于调整。

---

相关要求

1、当曝光时间很短时，需要光源控制器的电气反应时间够短才能实现短曝光时间的拍摄；

2、否则建议短曝光时间时采用光源常亮的方式进行拍摄；

3、有些光源控制器在高速检测时，并且曝光时间很短时，会出现图像明亮交替频闪的情况，4、建议这种情况下更换高速的控制器或是采用光源常亮的方式来拍摄；

5、相机的IO供电需与相机的供电为同一电源； 输出信号为PNP；
