提前预告：本节会带大家看芯片手册！学会看芯片手册是一位开发工程师必备的技能！
DS1302介绍

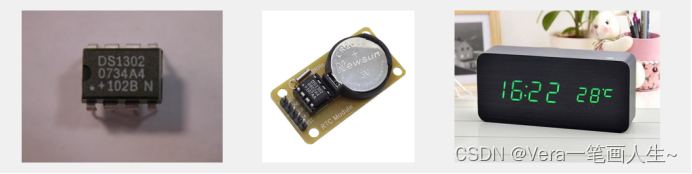

DS1302是由美国DALLAS公司推出的具有涓细电流充电能力的低功耗实时时钟芯片。它可以对年、月、日、周、时、分、秒进行计时，且具有闰年补偿等多种功能
还有另外一个名词就是RTC(Real Time Clock)：实时时钟，是一种集成电路，通常称为时钟芯片。（我们的单片机内部没有RTC，可以外接一个RTC的芯片，给单片机提供实时时钟。市面上有很多种实时时钟芯片，有的自带电池，功能各不相同。）

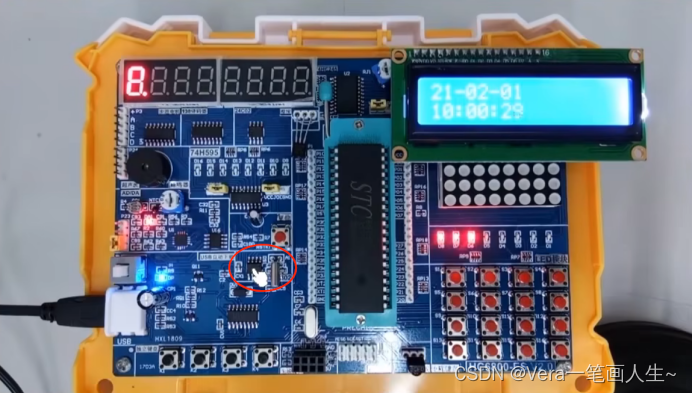

这个模块在我们开发板上的这个位置，那个芯片就是DS1302芯片

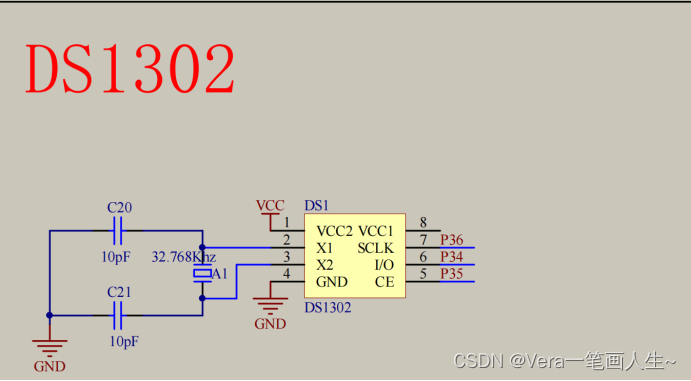

这个是这个模块的原理图
问题来了，前面定时器那一节我们也做过是时钟了，但是为什么还要用这个时钟芯片来做呢？
其实定时器做的时钟有几个缺点，第一个缺点就是它的精度不高（相对于时钟芯片来讲），第二个缺点就是它会占用我们单片机的CPU时间。还有一点最重要的是单片机定时器的时钟不能掉电继续运行，就是开关重启之后时间又得重新开始计时。而时钟芯片会带有一个备用电池，如果掉电的话它的内部逻辑判断就会自动把电源切换到备用电池，即使我们单片机不工作，这个备用电池也会给时钟芯片提供电能，让它能够在单片机不工作的时候继续走时，等下次单片机工作的时候，再读取时间的时候还是一个正确的实时时间。
学会读芯片手册（DS1302芯片手册）
平时我们根据功能找到一块芯片后，第一时间应该看芯片数据手册datasheet，这个芯片怎么玩怎么用都在手册上写得很清楚，所以一定要学会看芯片手册。
接下来介绍DS1302芯片手册的内容，看看这个芯片是怎么玩的。
通过刚才的讲解我们知道这个时钟芯片是用来计时的，我们先来看一下它的引脚定义和电路。

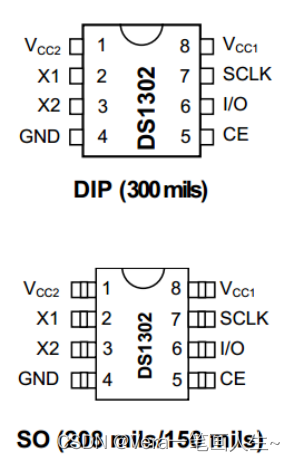

封装
市面上这种芯片可能会有两种封装，
DIP直插封装，和贴片封装：
引脚定义

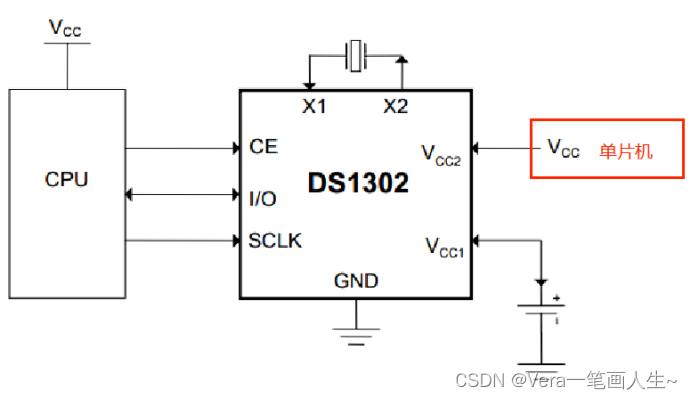

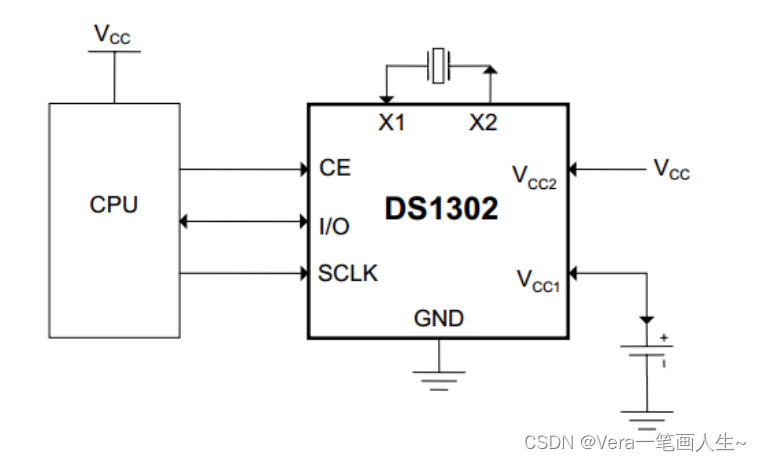

这个是它的应用电路，可以看到它有8个引脚。

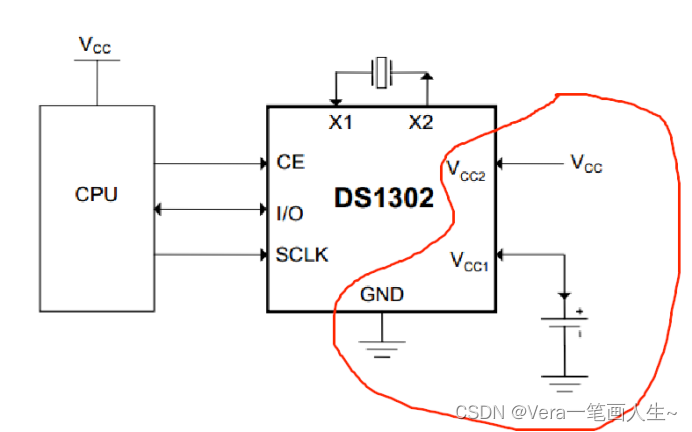

电源部分
第一部分就是电源部分的引脚
其中电源部分的第一个引脚是VCC2是主电源，它和我们单片机的VCC电源正极连在一起的。

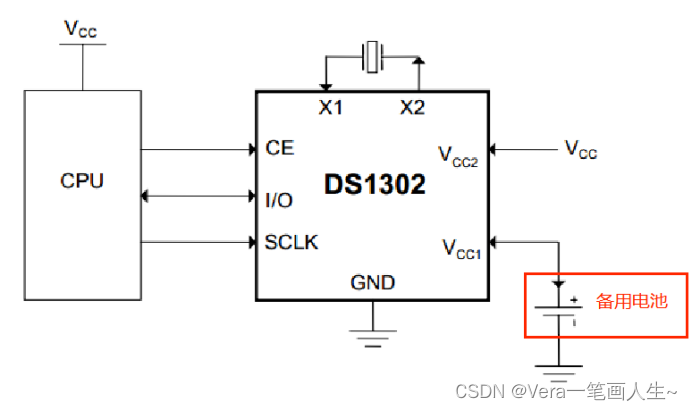

还有一个引脚是VCC1，连接备用电源。
当VCC主电源一旦掉电之后，它会自动切换到备用电池，保证时钟继续运行。前面介绍过DS1302是具有涓细电流充电能力的低功耗实时时钟芯片，也就意味着再VCC有点的时候，它会对这个备用电池进行充电（当然要保证这个备用电池是可充电电池）。
但是一般来说我们的芯片不需要配这个涓细电流充电能力，因为它在掉电的模式下使用备用电池功耗是很低的，我们只需要接个电池就能运行很久时间了。

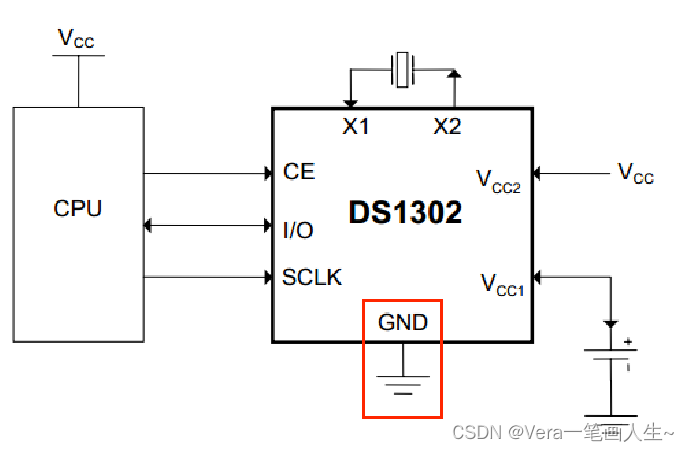

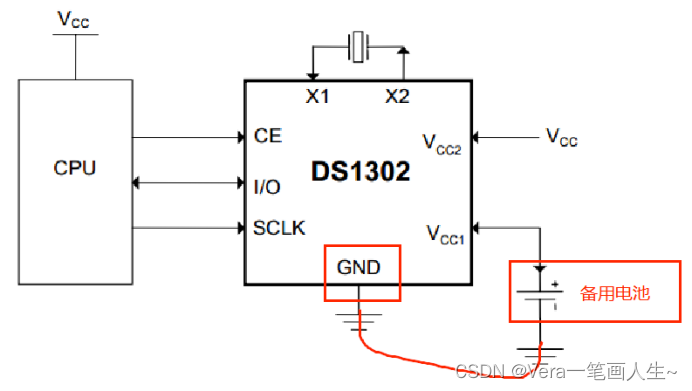

这个是我们芯片的GND
芯片和备用电池的GND是连在一起的

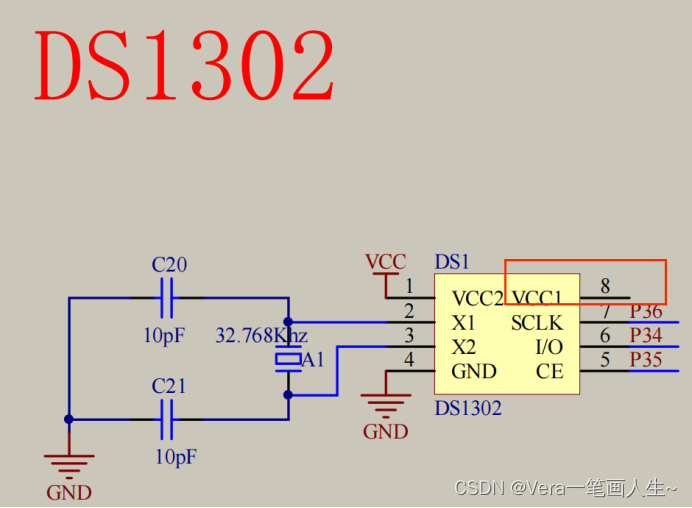

以上就是芯片手册上的原理图，我们看一下开发板上这一模块的原理图，这里的VCC1没有接备用电池，所以掉电继续走时的这个功能就看不到了。

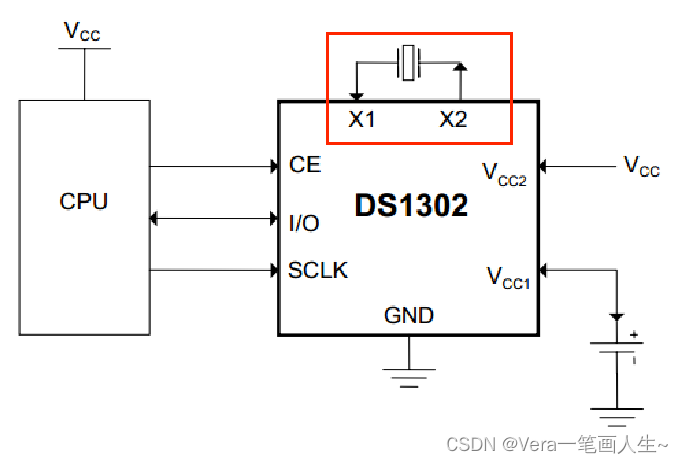

时钟部分
然后我们看一下X1和X2，它们是固定接晶振，这个晶振的频率是32.768千赫兹，是因为通用的实时时钟的晶振都是32.768千赫兹，方便应用，并且精度比较高。这就好像我们的单片机在使用串口的时候，为什么需要11.0592兆带这么多小数点的晶振，是因为这个晶振对他来说是比较能够保证精度的。晶振能够提供稳定的计数脉冲。
通信部分
有了电源和计数脉冲之后，这个芯片就可以独立工作了。但是单片机如果设置时间和如何去获取时间就需要这三个引脚：
这三个引脚就是通信的引脚，利用这三个引脚，单片机就可以把芯片内部的时钟给读出来，写入时间也是通过这三个引脚。
这三个引脚规定了一套协议，我们利用这个协议就可以对里面的芯片里面的寄存器进行读写。

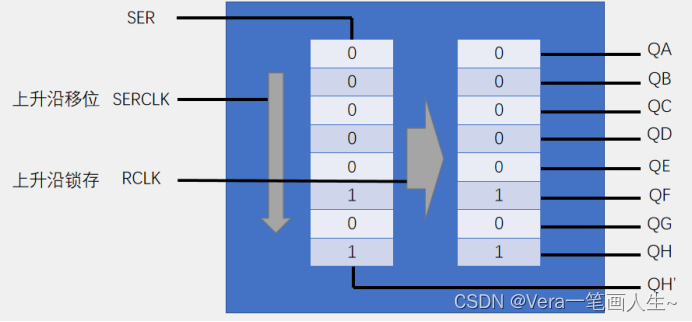

这三个引脚的通信模式就和我们上一节讲的74HC595这个移位寄存器的操作就很类似的。
其中I/O对应74HC595这个移位寄存器的SER。
CE是对IO和SCLK这两个操作进行使能，相当于开关控制

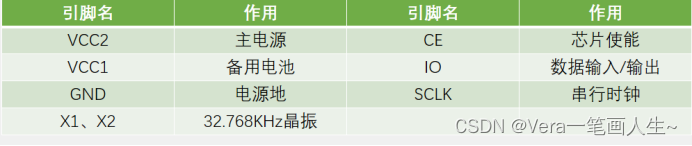

总结列表

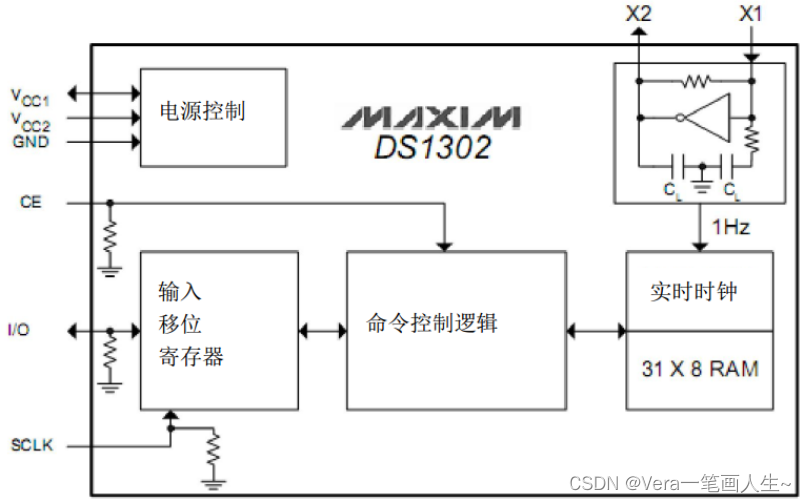

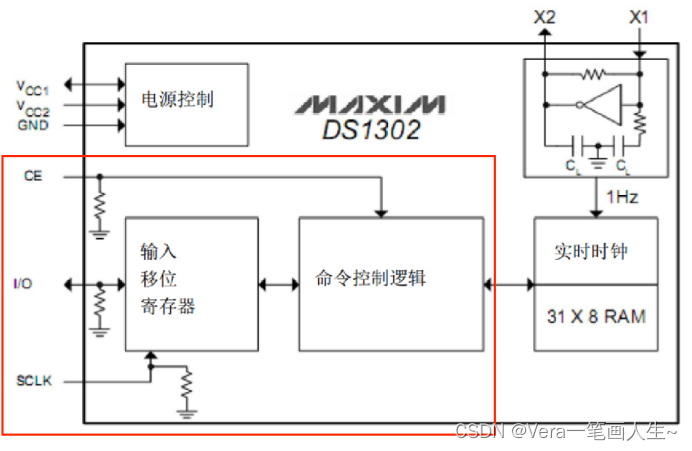

内部结构图
这个是这个DS1302芯片的内部结构图
电源控制部分
这就是电源控制部分
时钟控制部分

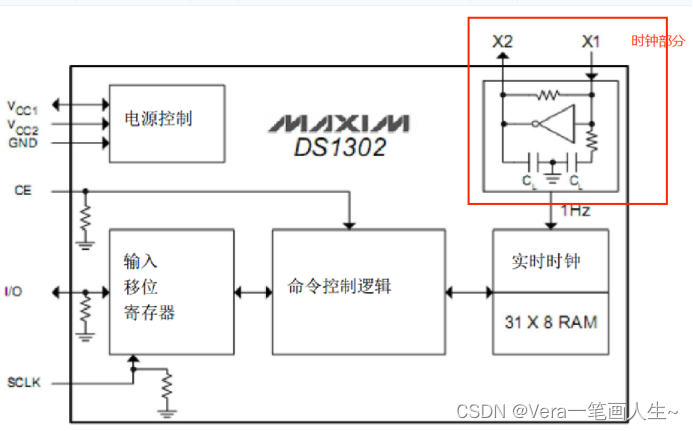

这个是时钟部分，X1和X2接的是外部晶振，通过内部电路的设置，频率分频等等运算之后，就会输出一个1Hz的标准计时频率。
寄存器部分

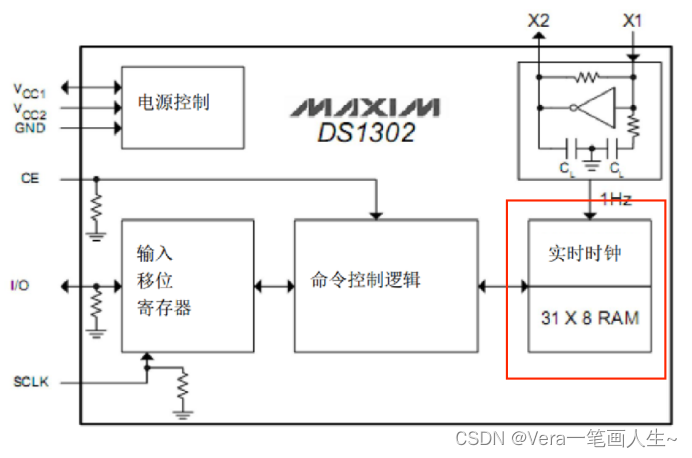

这个是芯片内部的一个寄存器部分，内部的时间都是存在这个寄存器里面的，它是31*8这么大的一个RAM，就跟单片机内部的RAM一样，比如说我们定一个变量i，那么在单片机内部的寄存器里面就为这里变量开辟了一个地址的空间。

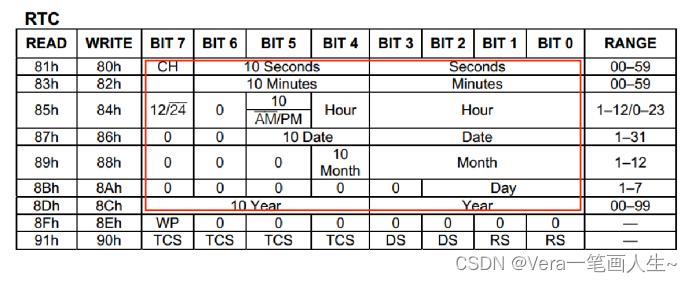

这些就是一部分跟时钟有关的寄存器
访问部分
接下来就是访问部分。怎么去读写寄存器就是靠这部分来的。其中CE引脚是芯片的使能，当然并不是说芯片不使能这个时钟就不工作了。这个CE是就相当于一个中介开关一样，数据从移位寄存器过来之后，首先要经过一个开关，开关使能之后才能去访问这个RAM。CE为高电平的时候，IO和SCLK的操作才是有用的。
I/O和SCLK控制输入移位寄存器。
寄存器部分的详细定义
接下来详细介绍一个寄存器部分的定义

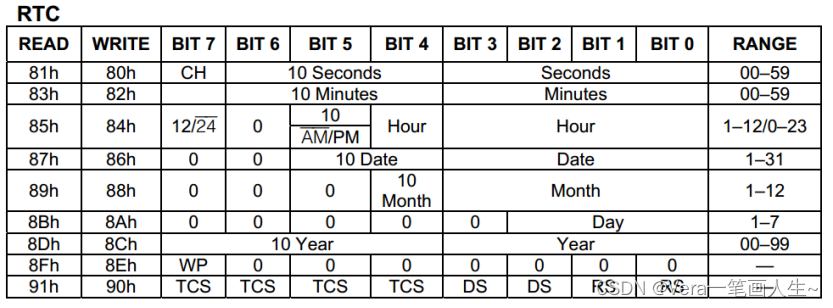

这些寄存器都有一个地址，每个地址下就是一个数据，数据是以一个字节一个字节存储的，一个字节有8位。在所有的这些寄存器中，第一个寄存器是秒寄存器，也就是地址0它存储的是秒。第二个是分寄存器，第三个是小时寄存器，第四个就是date(1-31)寄存器，接下来就是月寄存器，再下来是Day寄存器（星期一到星期日），然后是年寄存器（可以工作在2000-2099年，2100年之后这个芯片就不中用了）。

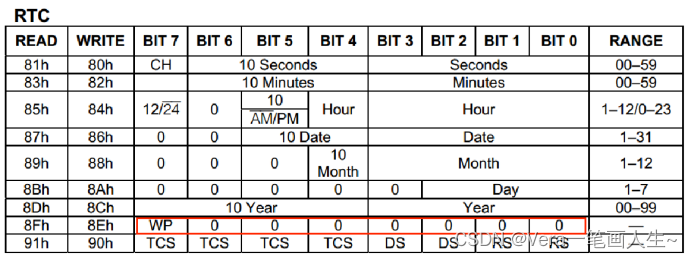

然后下面地WP是write protect写保护，如果它置1的话，就是写入的操作是无效的，读出操作是有效的，相当于它也是个使能的标志位。

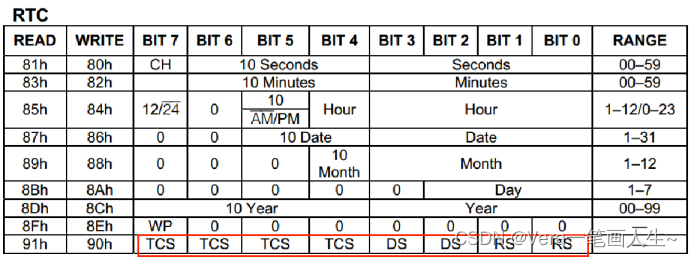

然后下面这个寄存器是用来存储涓流充电的。如果不需要涓流充电这个功能，那么这个寄存器就不需要配置。
以上只是芯片内部的一部分寄存器，并不是全部的寄存器，只不过上面提到的这些是和时钟有关的寄存器。

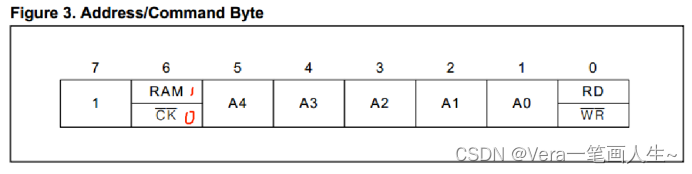

命令字
什么是命令字？

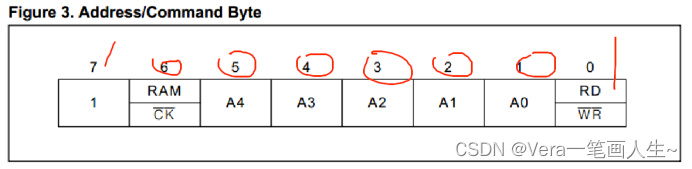

命令字是一个字节（8位）。
它的最高位7固定是1（要操作RTC，规定最高位7就是1）。

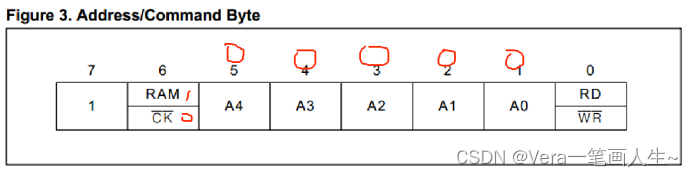

如果要操作RAM，那次高位6就得给1，如果给0就是操作CK（clock）时钟。
第5位到第1位就是地址（A4~A0），比如秒的地址是0，如果操作秒的话，就需要给地址00000

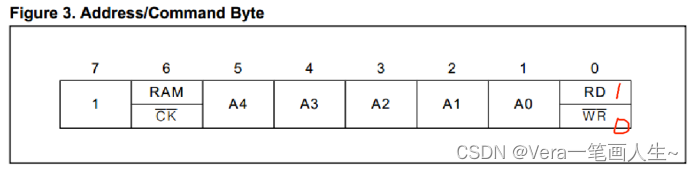

最后一位就是读写，1就是读，0就是写
地址/命令字体现了两个要点：
1.在哪 写入 什么（单片机输出的东西）
2.在哪 读出 什么（DS1302输出的东西，单片机要读到这个东西）

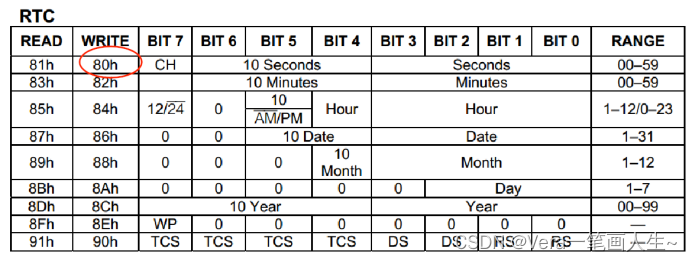

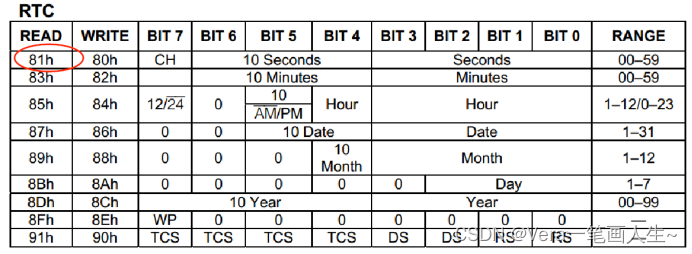

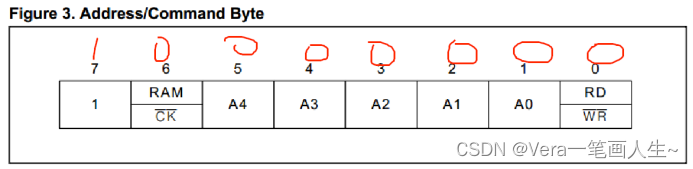

如果是这样的命令字，转成16进制就是0x80
正好对上这张表格上给出的地址命令字。
也就时候时钟写秒就是80
如果想读秒就是81
上面这张表上已经把每个寄存器读和写的命令字都给列出来了，可以直接参考。
有了这些命令字之后，我们在在哪，读/写的操作就已经完成了。

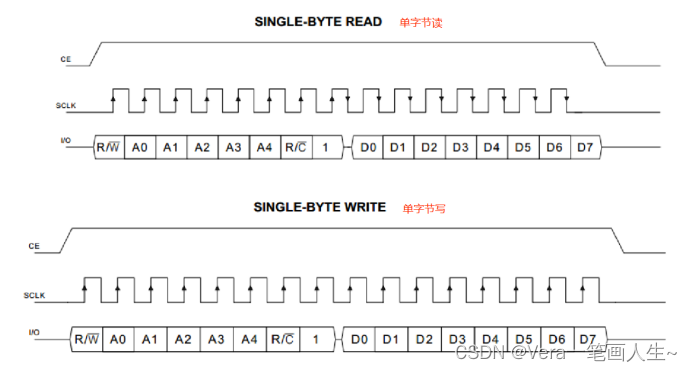

时序的定义
接下来我们看一下时序的定义
前面说的命令字和这些数据是怎么对应起来的呢？
我们看一下这张图：
在整个操作过程中要保证CE是高电平，也就是读写之前给1，才能使I/O和SCLK的操作有效，读写完之后再给0。
SCLK给一个固定的时钟，I/O给数据。

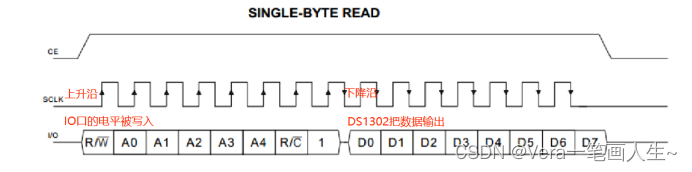

单字节读
数据是怎么一位一位地移进去的呢？
它规定在SCLK时钟的上升沿，I/O口上的电平将会被写入。
IO口发两个字节，发第一个字节是命令字，完成后单片机就知道在哪读出数据。
发第二个字节的时候DS1302就把数据输出给单片机，也就是单片机控制SCLK时钟，每来一个下降沿，DS1302就会把它的数据输出，即单片机把数据读出来。
换句话说，对于单片机而言，在时钟的上升沿我们要向时钟芯片写入数据，在时钟的下降沿，时钟芯片向我写入数据。

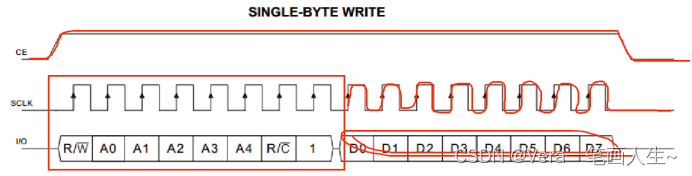

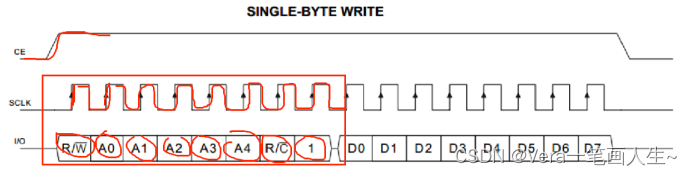

单字节写
第一步就是给CE一个高电平。
第二步，I/O口发两个字节（第一个字节是命令字，第二个字节是我们的数据），其中命令字要先发R/W（命令字的最低位），1还是0。
第三步 ，时钟给一个上升沿，命令字的最低位被写入单片机。
第四步，将时钟置回0，把次低位的数据放在IO口上。
第五步，再给时钟一个上升沿，再把次低位写入单片机。
依次循环，直到循环8次，把最高位给写入单片机，然后再给时钟一个低电平。
到这里就完成了对命令字的写入操作。
这一部分过程就是给CE一个高电平之后，第一个写入的就是命令字，也就是告诉单片机在哪读或者在哪写，然后它才知道是写入数据还是读出数据。
如果你发的是写的话，那么发完一个字节之后，紧跟着就可以发第二个字节，第二个字节就是继续同样的操作把要写入的数据（8位）的D0位写入到单片机里面，如此循环直到写进D7位之后再给时钟一个下降沿。操作完之后再把CE置0，这样这个时序就完成了。

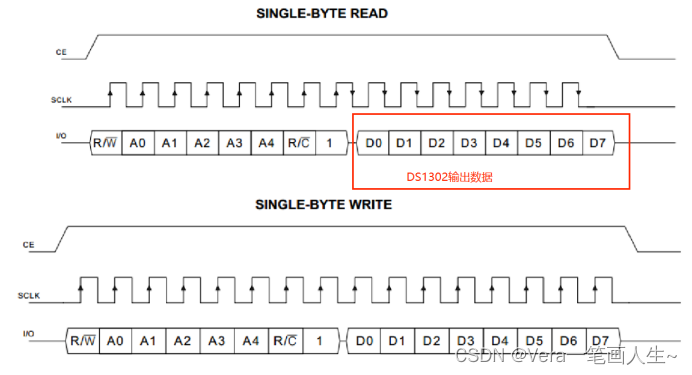

这整张图中的过程中，除了这部分是由DS1302掌控，其他部分都是由单片机掌控的。
以上就是本节的内容，下一节进行代码演示。
