LED:

HAL_GPIO_WritePin(GPIOx, GPIO_Pin_x, GPIO_PIN_SET(RESET)) //引脚写
HAL_GPIO_TogglePin(GPIOx,GPIO_PIN_x); //引脚电平翻转

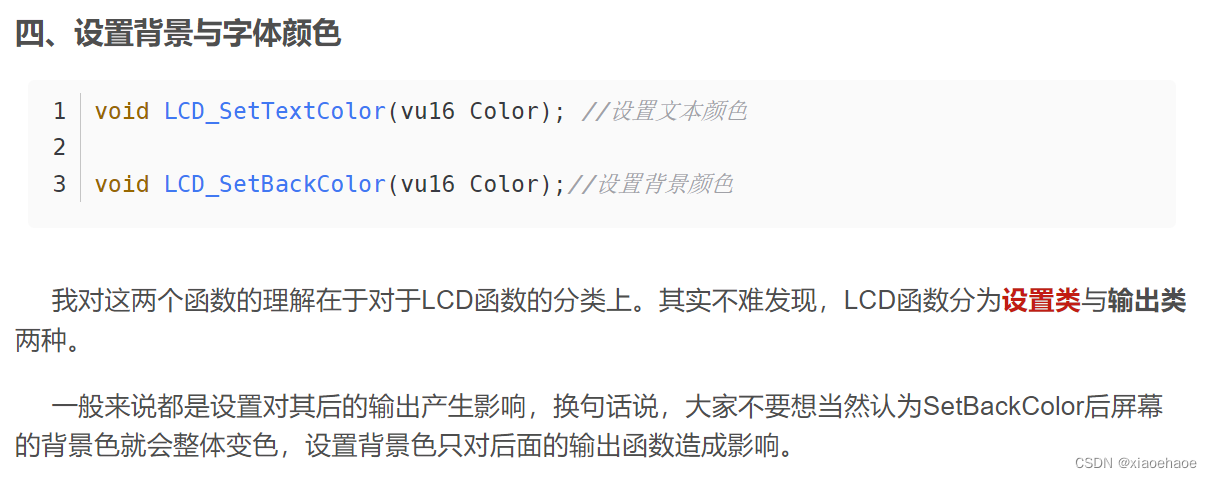

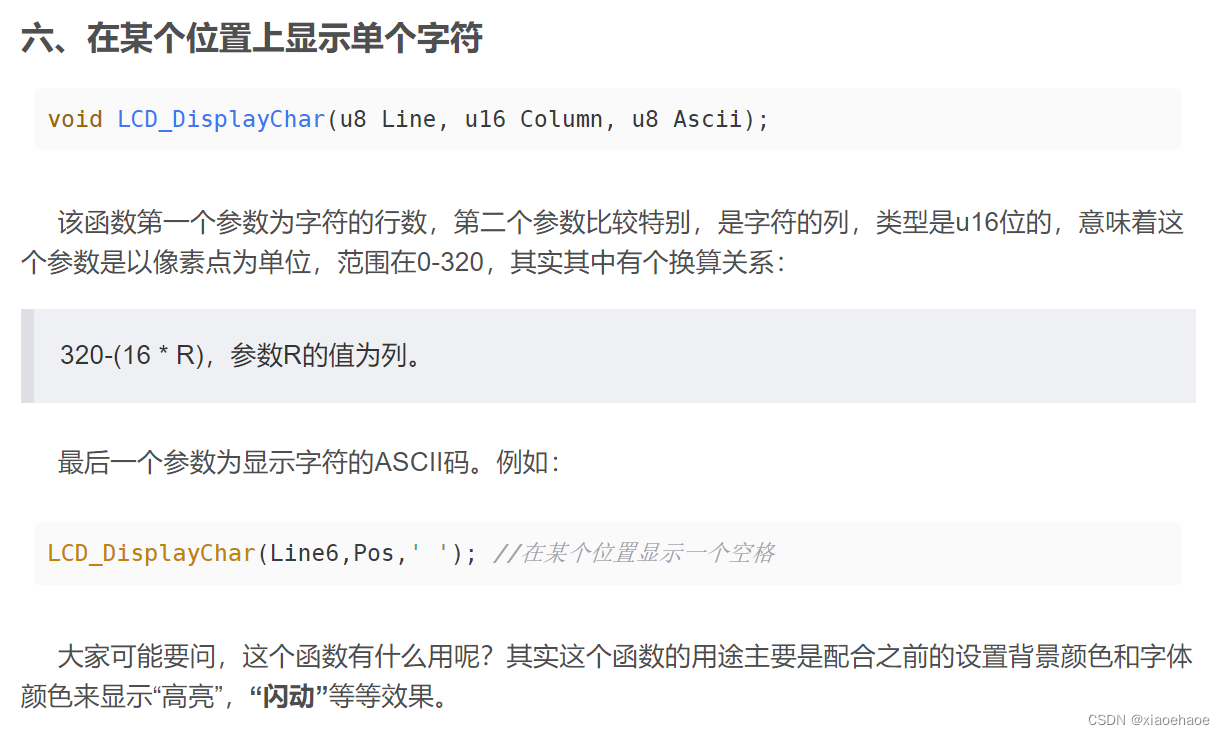

void LED_Disp(uint8_t led) //解决LCD引脚与LED引脚冲突的问题，该函数通常用在比赛题目中LED的编程
{
   GPIOC->ODR = ~led<<8;

   HAL_GPIO_WritePin(GPIOD,GPIO_PIN_2,GPIO_PIN_SET);
   HAL_GPIO_WritePin(GPIOD,GPIO_PIN_2,GPIO_PIN_RESET);
}

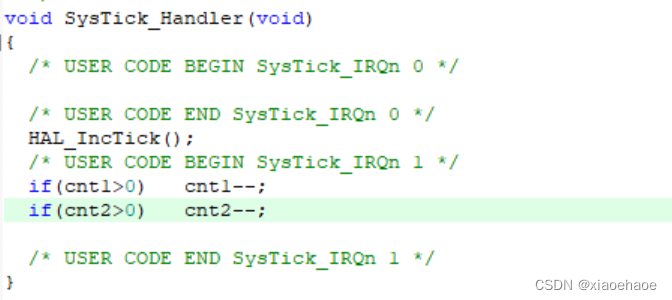

void LED_Proc(void) //该函数其内的cnt在滴答定时器中计数，到达时间就会灭。
{
if(cnt1>0)
LED_Disp(0x05);
else if(cnt2>0)
LED_Disp(0x06);
       else
               LED_Disp(0x04);

}

//
KEY:

HAL_GPIO_ReadPin(GPIOB, GPIO_PIN_0); //按键读

#include "Key.h" //设置这么多标志位，是因为在比赛时需要通过按键实现不同的功能，这只是一个示例，不必多看。
uint8_t flag1 = 1;
uint8_t flag2_0 = 0;
uint8_t flag2_1 = 1;
uint8_t flag3_0 = 0;
uint8_t flag3_1 = 0;
uint8_t flag4_0 = 0;
uint8_t flag4_1 = 0;

void KEY_Scan(void)
{

       if(HAL_GPIO_ReadPin(GPIOB, GPIO_PIN_0) == GPIO_PIN_RESET)
       {
               HAL_Delay(15);
               while(HAL_GPIO_ReadPin(GPIOB, GPIO_PIN_0) == GPIO_PIN_RESET);
               flag1++;
               if(flag1 == 4) flag1 = 1;
       }
       else if(HAL_GPIO_ReadPin(GPIOB, GPIO_PIN_1) == GPIO_PIN_RESET)
       {
               HAL_Delay(15);
               while(HAL_GPIO_ReadPin(GPIOB, GPIO_PIN_1) == GPIO_PIN_RESET);
               if(flag1 == 1) flag2_0 = 1;
               else if(flag1 == 2) flag2_1++;

               if(flag2_1 == 5) flag2_1 = 1;

       }
       else if(HAL_GPIO_ReadPin(GPIOB, GPIO_PIN_2) == GPIO_PIN_RESET)
       {
               HAL_Delay(15);
               while(HAL_GPIO_ReadPin(GPIOB, GPIO_PIN_2) == GPIO_PIN_RESET);
               if(flag1 == 1) flag3_0 = 1;
               else if(flag1 == 2) flag3_1 = 1;

       }
       else if(HAL_GPIO_ReadPin(GPIOA, GPIO_PIN_0) == GPIO_PIN_RESET)
       {
               HAL_Delay(15);
               while(HAL_GPIO_ReadPin(GPIOA, GPIO_PIN_0) == GPIO_PIN_RESET);
               if(flag1 == 3) flag4_0 = 1; //
               else if(flag1 == 2) flag4_1 = 1; //
       }


}

#ifndef __KEY_H
#define __KEY_H

#include "gpio.h"

extern uint8_t flag1; //外部调用
extern uint8_t flag2_0;
extern uint8_t flag2_1;
extern uint8_t flag3_0;
extern uint8_t flag3_1;
extern uint8_t flag4_0;
extern uint8_t flag4_1;

void KEY_Scan(void);

#endif

///
USART:
1、串口接收回调函数，当需要接收PC端的数据时，需要使用
HAL_UART_Receive_IT(&huart1, rx, 3);

void HAL_UART_RxCpltCallback(UART_HandleTypeDef *huart) //示例不必多看
{
   //printf("R37:%d,%d,%.1f", num_sum_R37,num_standard_R37,num_rate_R37);

   if(rx[0] == 'R' && rx[1] == '3' && rx[2] == '7')
   {
           printf("R37:%d,%d,%.1f%%", num_sum_R37,num_standard_R37,num_rate_R37);

   }
       if(rx[0] == 'R' && rx[1] == '3' && rx[2] == '8')
   {
           printf("R38:%d,%d,%.1f%%", num_sum_R38,num_standard_R38,num_rate_R38);

   }
   HAL_UART_Receive_IT(&huart1, rx, 3);
}

//printf打印函数的实现过程，首先点击keil5的魔术棒，打勾USE MicroLIB。

然后在usart.h文件中添加这两个文件
#include "stdio.h"
#include "stdarg.h"

//重新构造prinf函数
int fputc(int ch, FILE *f)
{

HAL_UART_Transmit(&huart1, (uint8_t *)&ch, 1, 2);
return ch;
}

然后就能实现printf（“ ”); 发送数据给PC端

///

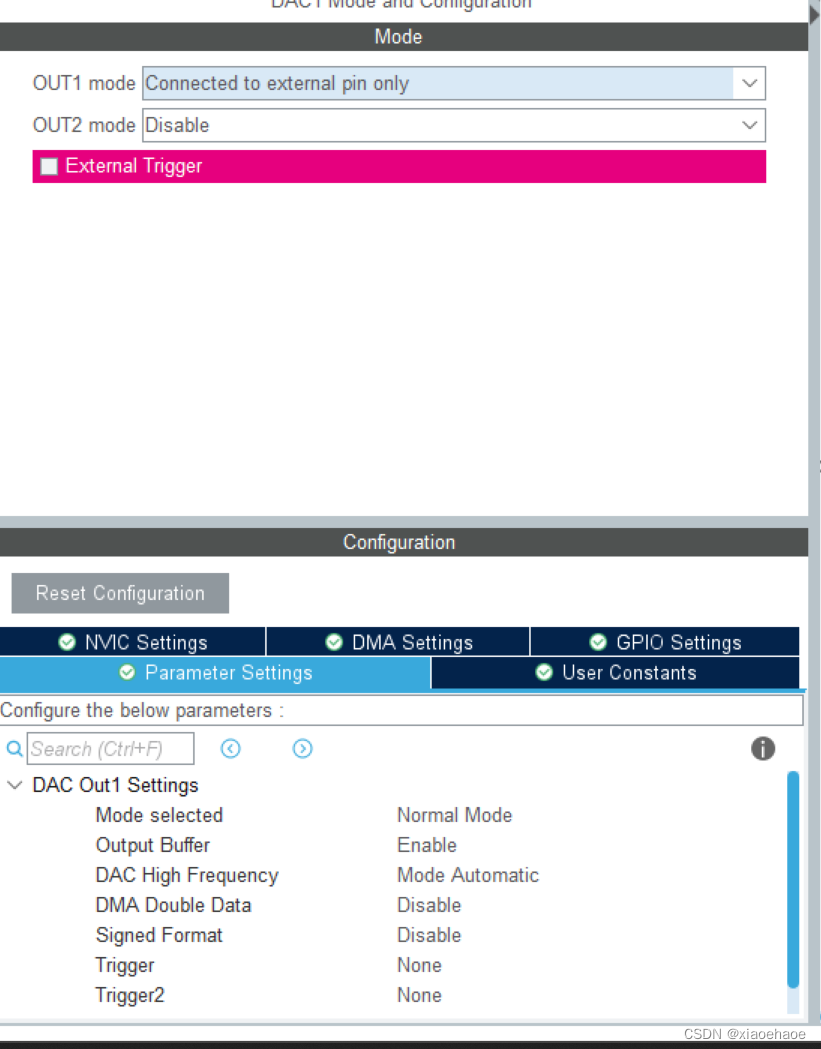

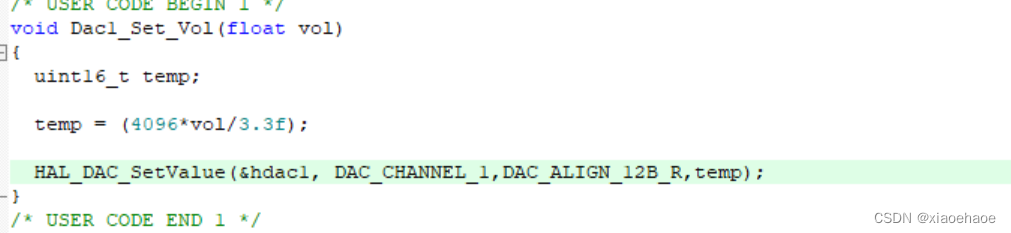

ADC：

//定义ADC值获取函数

uint16_t GetValue(ADC_HandleTypeDef hadc)
{
       uint16_t adc = 0;
       HAL_ADC_Start(&hadc);
       adc = HAL_ADC_GetValue(&hadc);

   return adc;
}

R37_V = GetValue(hadc2)*3.3/4095;

R38_V = GetValue(hadc1)*3.3/4095;

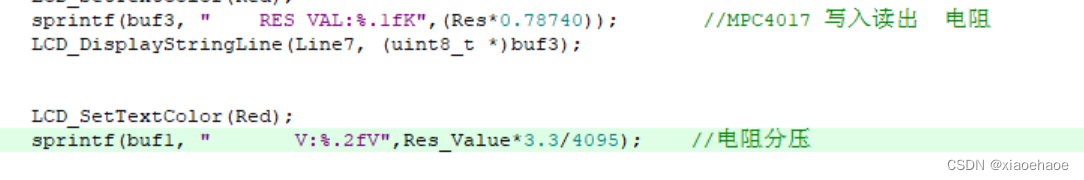

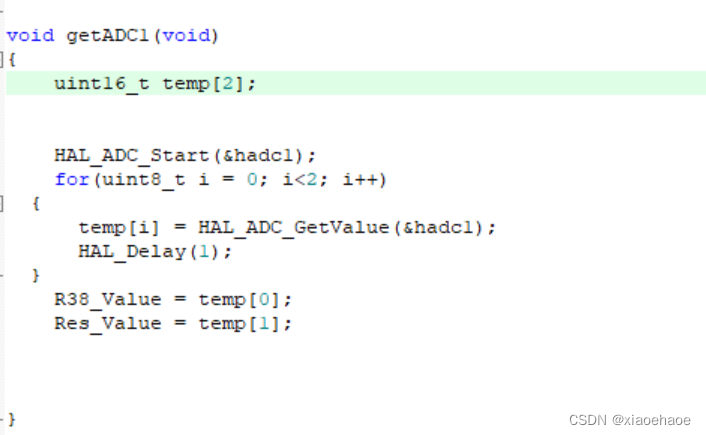

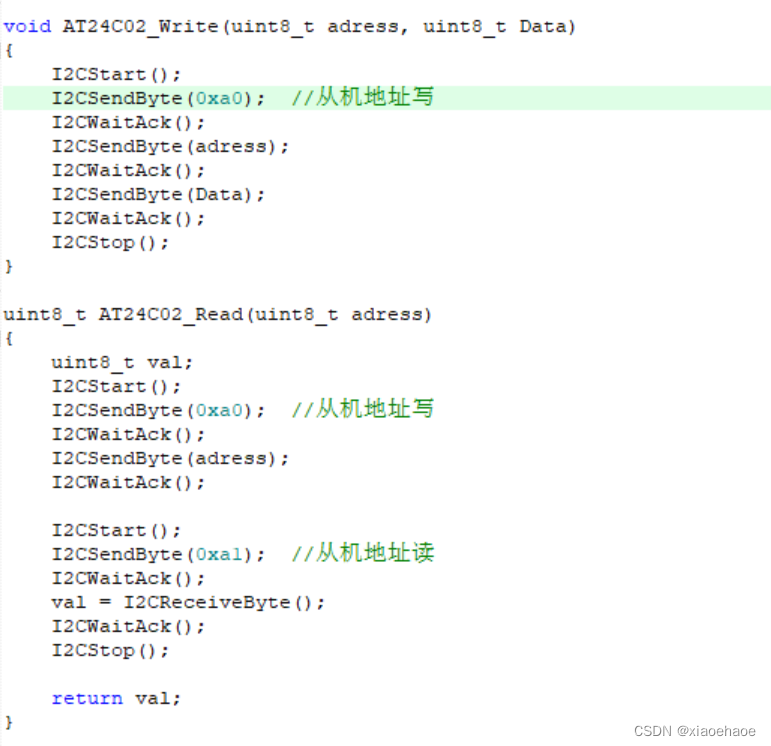

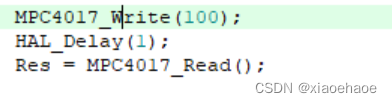

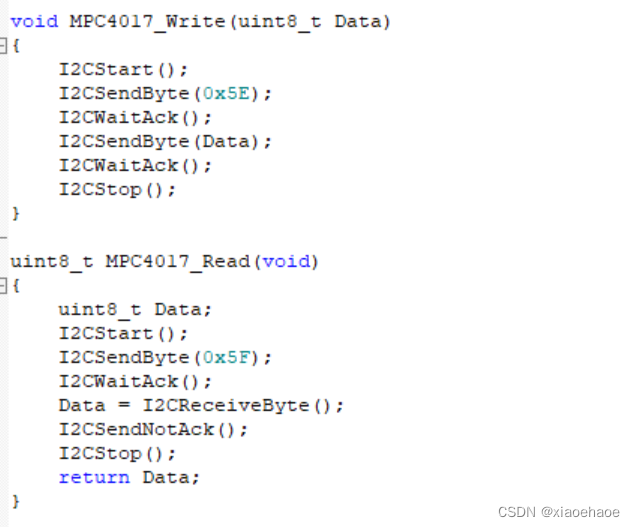

ADC连续读两次，对于那些用同一个ADC但不同通道的。比如MPC4017电阻分压的电压值与R37的电压值共用一个ADC。

///

Timer：

1、基础功能定时器：

HAL_TIM_Base_Start_IT(&htim1);//使用定时器，需要用此函数打开才能工作。

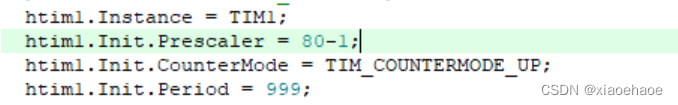

选择80MHZ的时钟频率：
80000000/80/1000=1ms,即1ms溢出，触发定时器中断。

在定时器回调函数中做相应事情，定时器只需打开一次，不需要在回调函数中再打开

void HAL_TIM_PeriodElapsedCallback(TIM_HandleTypeDef *htim)
{
       if(htim == &htim1)
       {
               static uint8_t cnt = 0;
               if(++cnt == 100)
               {
                       cnt = 0;
                       Data++;
               }
       }
}

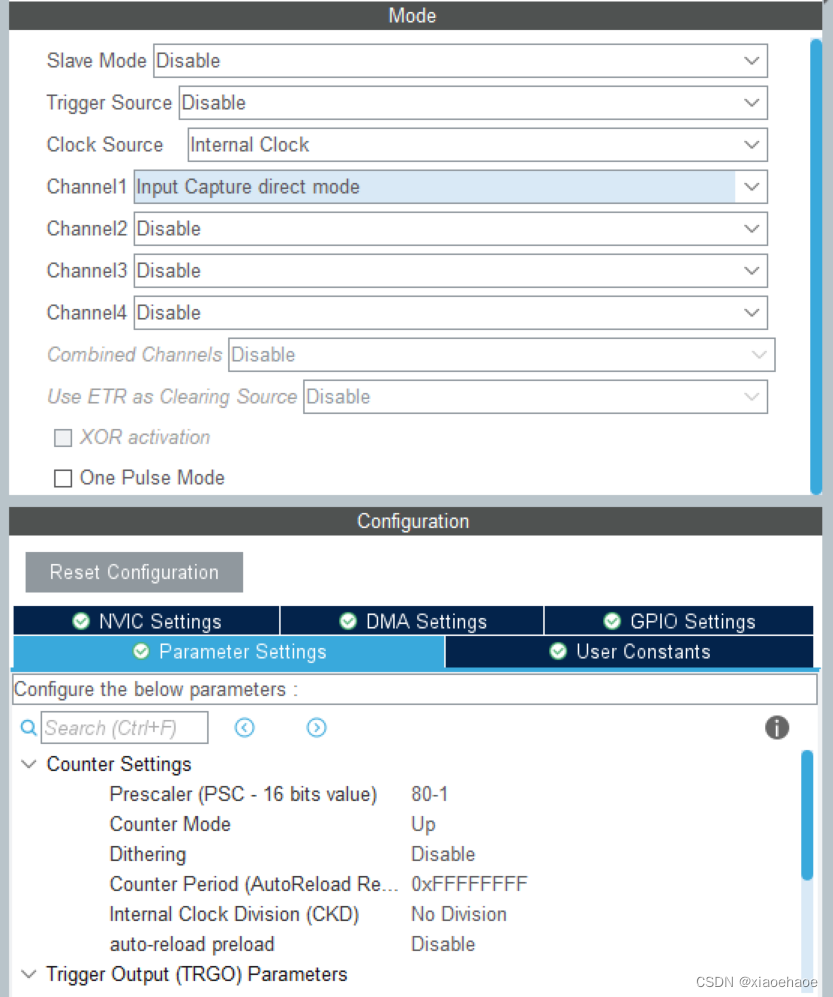

2、定时器其他功能：输入捕获，（相应配置）

输入捕获需要用此函数才能工作：

HAL_TIM_IC_Start_IT(&htim2,TIM_CHANNEL_1);

回调函数：此时回调函数计R38输入的脉冲周期，上升沿触发。（进入一次回调函数就得打开一次定时器输入捕获功能）

if(htim == &htim3)
       {
               tim3_cnt1=__HAL_TIM_GetCounter(&htim3);
               __HAL_TIM_SetCounter(&htim3,0);
               f30=1000000/tim3_cnt1;
               HAL_TIM_IC_Start_IT(&htim3,TIM_CHANNEL_1);
       }

1us计一次， f30即计数的倒数即频率。

若要求占空比，则需上升沿触发，下一次要下降沿触发，得到高电平的时间，再除以总时间*100%得占空比
