Allegro软件导入网表后网络不显示，飞线部分消失，规则管理器部分网络消失三大冷门原因

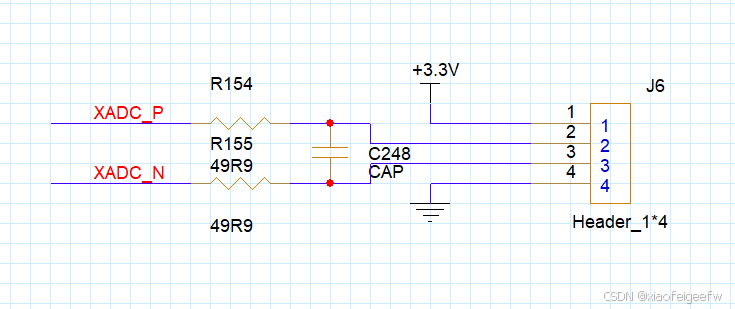

1：allegro软件在16.6版本以后会根据原理图自动生成Xnet，但该功能仍不完善，首先检查消失网络是否存在上拉或下拉电阻，或多个器件并联的情况，如果存在，在规则管理器中会有异常的Xnet网络出现，主要表现为器件一端为Xnet，一端为net，或如下图，目前主要有两种解决办法

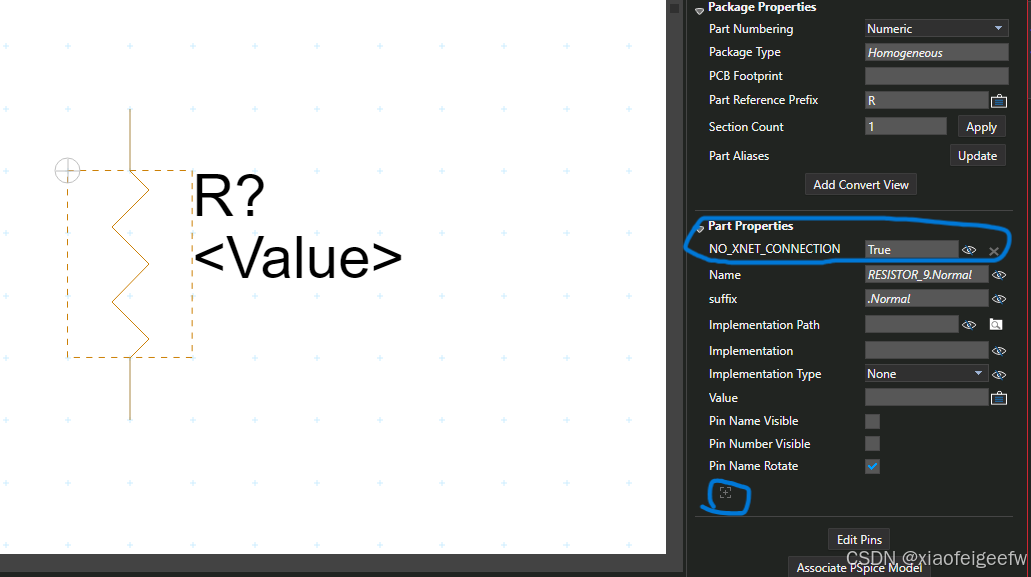

（1）在自动生成的Xnet错误不多的情况下，在原理图中对相应器件进行修改，右键Edit Part，为器件添加新属性NO_XNET_CONNECTION，属性值为True，重新导入网络表，但该方法仅用于找回网络，无法建立Xnet

、

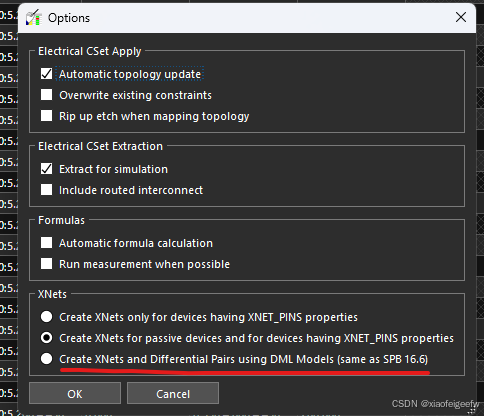

（2）出现大面积Xnet错误，需要自行设置Xnet，可以进行版本回退，使用创建模型的办法创建Xnet，打开env文件（主要用于设置快捷键，自动保存时间等，在：：:\SPB_Data\pcbenv文件夹下）在文件中添加set CDS_XNET_STATE_UI=1，重新打开软件，在封装管理中选择Tools-》options，选择Xnet中的第三个选项，则可使用模型的方法建立Xnet。

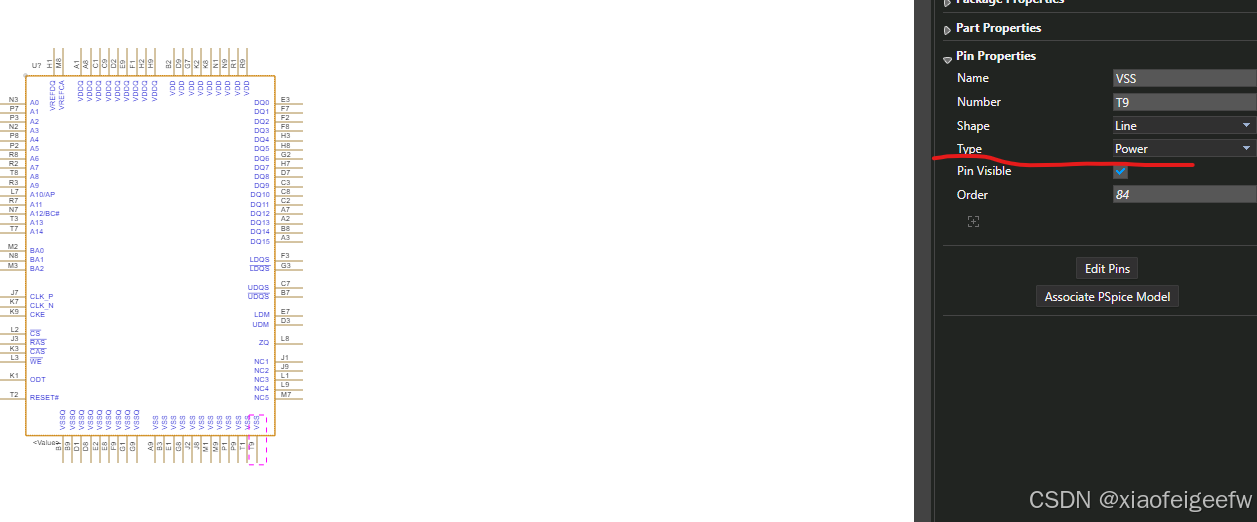

2：非Xne或其他常见的导入或缺失封装错误，管脚网络正确，但相同网络间无飞线，此时应检查原理图的相应网络的管脚属性，可能是封装库中相应的网络脚被设置为了Power脚，应改回Passive。

3：allegro软件新版本中会自动为电源管脚生成参考电压，但可能出现错误，打开检查封装管理器的Properties-》General Properties选项，在Voltage一栏参考电压是否正确，如不需要则直接删除，相应网络会重新显示在Electrical中，飞线也会重新连接
