CAD外部参照文件的分解

最近遇到一个编图要求：

“图纸文件的内容主要由模型空间和布局空间内的信息组成，尽量减少外部参照的使用。”

我们的综合图分幅主要依照外部参照来的，图件的本体只有1个，分幅图中只有布局试图有点线面等实体存在，模型空间基本都是图件本体的参照。

因此，如果要满足上面的编图要求，分幅图件模型空间中的参照必须分解打散，但是，在CAD模型空间中分解外部参照，会报一个提示：

“1个是外部参照”。

正在上传…重新上传取消​

意思就是在CAD中不能分解外部参照。那么，有没有办法将外部参照分解了？

百度搜索一下，我们会发现真有这样的办法。

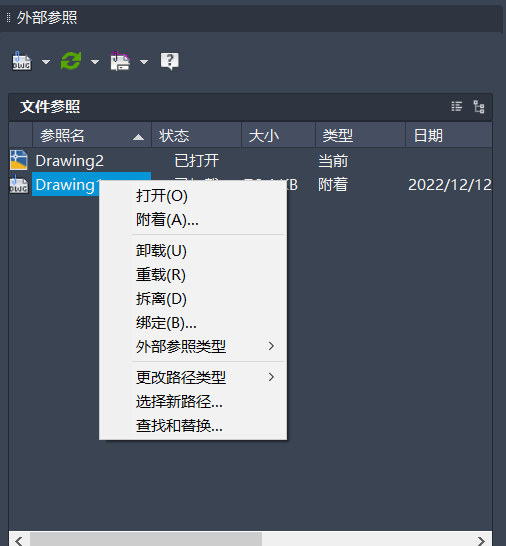

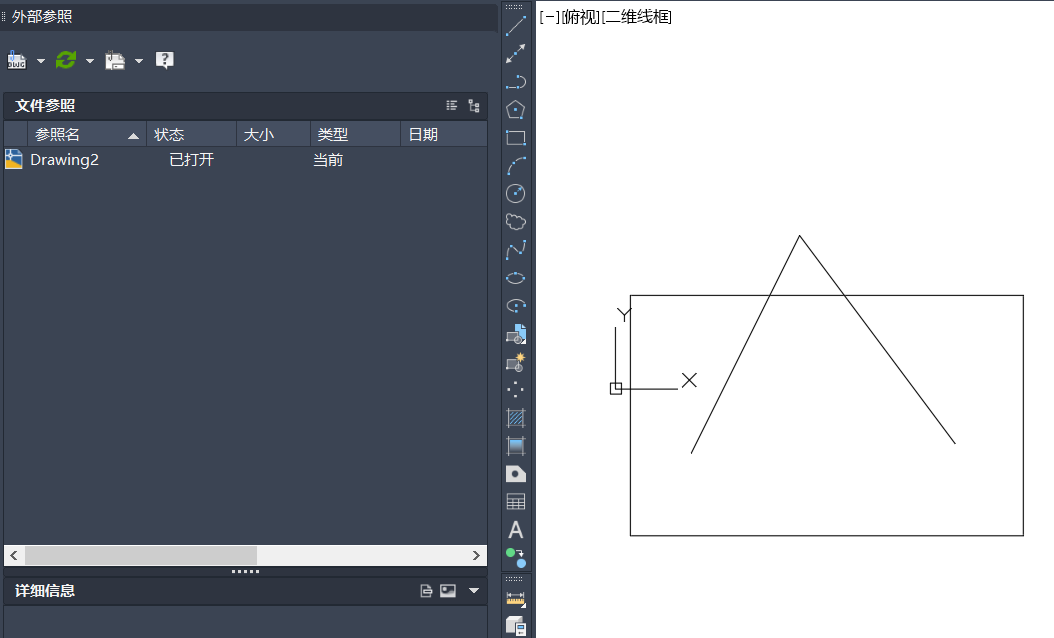

具体做法就是：（1）打开外部参照管理器，鼠标右键点击要分解的外部参照文件。

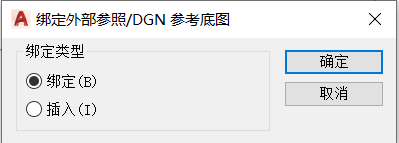

（2）选择“绑定”菜单命令，弹出绑定外部参照的对话框。

绑定是将参照的图形文件以块的方式插入到图形中来，插入是将参照的图形重新定位、比例等。实际上绑定方式和插入方式都是将外部引用对象以块的形式并入到当前图纸中来。不同仅在于同名后台数据的处理方式问题。
【绑定】模式是为了严格保证并入数据与原图保持一致，因此会将原图中的各种同名样式和块等后台对象重命名并入。
【插入】则不然，插入在处理同名样式和块时会直接舍弃原图数据，这样插入进来的对象可能会有所不同，但却是标准化图纸的简单方法。

（3）根据编图的需要，采用绑定方式，保留原图样式。这时，此外部参照文件在外部参照管理器中消失。

（4）最后一步是分解。鼠标左键点击工具条中的分解按钮，外部参照分解。单个图形元素能被鼠标拾取。
