Trace32

Trace32

小狼@http://blog.csdn.net/xiaolangyangyang

---

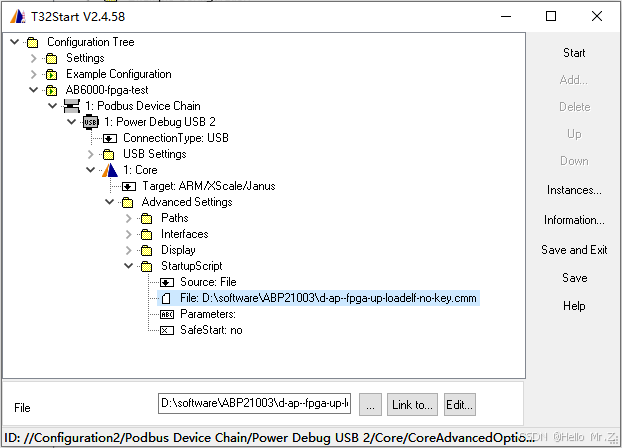

1、Trace32配置

2、trace32常用命令

        查看当前栈帧：f
        查看MEM：d.dump 0x84200c 或 d.dump 0x84200c--0x84201c
        查看MMU映射关系：mmu.list
        查看程序当前运行位置：data.list 或 d.l
        查看寄存器：register.view 或 r
        查看地址值对应的寄存器指令：d.dump 0x84200c，右击地址选择view info
        查看所有进程信息：task.dtask
        dump mem数据：data.save.Binary D:\xxx.bin 0x1004000++0x20000
                                    data.save.PureHex D:\xxx.txt 0x1004000++0x20000 /LongSWAP

3、几种reset意义

        system.reset：PC复位，寄存器复位（R/XPSR/MSP），扩展寄存器复位，JTAG复位
        system.resettarget（CPU->In Target Reset）：PC复位，寄存器复位（R/XPSR/MSP），扩展寄存器复位
        register.init（CPU->Reset CPU Registers）：寄存器复位（R/XPSR/MSP）
        Data.Set ENSD:0x47840090 %LE %Long 0x1：（AON端寄存器）芯片硬件复位，PC复位，寄存器复位（R/XPSR/MSP），扩展寄存器复位，JTAG复位
        Data.Set NSD:0x430700D4 %LE %Long 0x1：（AP端寄存器）AP_CPU_RESET，扩展寄存器复位

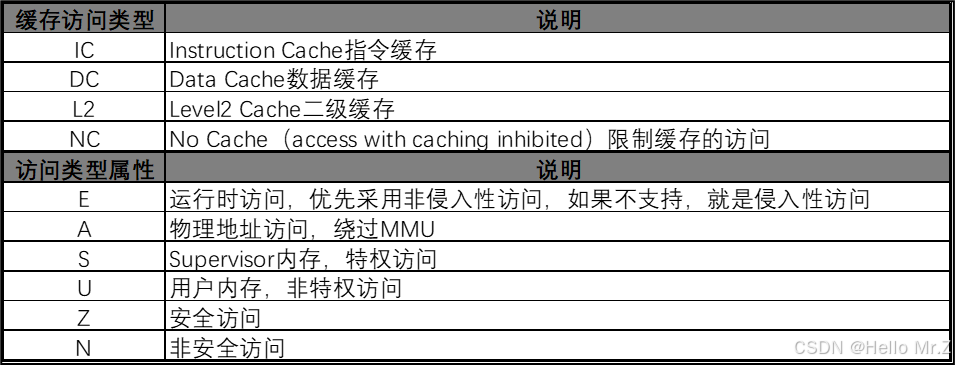

4、缓存类型及访问属性

        使用方法：Data.dump NCZ:0x80000000

5、cmm脚本

6、问题解答

        1、trace32上怎
                d.dump 0x84200c 或 d.dump 0x84200c--0x84201c
        2、trace32上怎么查看var信息；
                代码中右击变量，Add to Watch Window
        3、trace32上怎么打开源文件打断点；
                a)点击界面上的【List Symbols】按钮，输入回车即可
                b)命令行中输入：d.l <函数名>
        4、trace32上怎么添加源码搜索路径；
                # y.spath.list
                # symbol.list.source
                # sYmbol.Browse
                # sYmbol.Browse.sYmbol

---

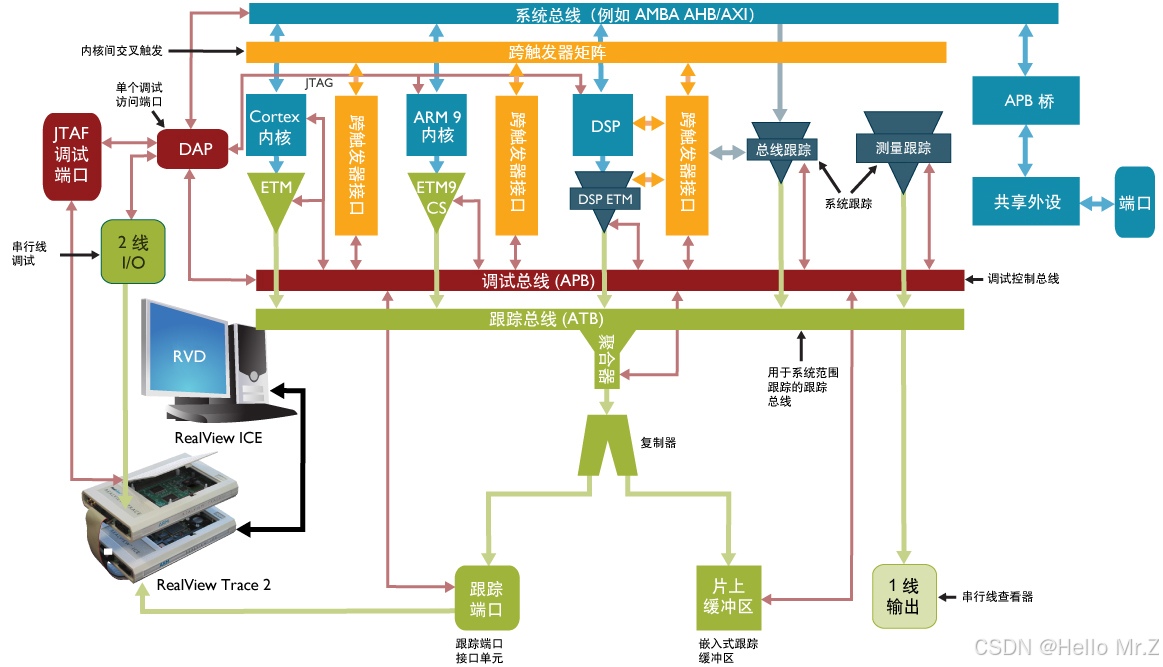

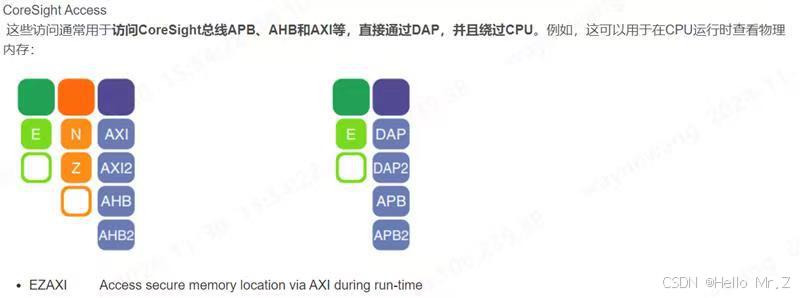

CoreSight

• CTI（Cross-Trigger Interface）：用于在处理器和其他组件之间传递触发信号，以控制执行流程和触发调试事件；
• CTM（Cross-Trigger Matrix）：用于实现多个CTI之间的触发信号的相互发送与接收，以支持多处理器调试和测试；
• ETM（Embedded Trace Macrocell）：用于跟踪处理器执行指令的地址和数据，生成跟踪数据以供调试和测试使用；
• PTM（Processor Trace Macrocell）：用于在处理器内部实现跟踪功能，记录处理器的状态和事件，以供调试和测试使用；
• TMC（Trace Memory Controller）：用于控制跟踪数据的存储和读取，将跟踪数据保存到外部存储器中或从外部存储器中读取跟踪数据；
• DCC（Debug Communication Controller）：用于实现调试器与目标设备之间的通信，包括将调试命令发送到目标设备或从目标设备读取数据；
• DMC（Debug Memory Controller）：用于控制对目标设备内存的访问，包括将数据写入目标设备内存或从目标设备内存读取数据。

system.config.apbap1.base dp:0xXXXXXXXX
system.config.coredebug.base apb:0xXXXXXXXX
system.config.cti.base apb:0xXXXXXXXX

---
