Cortex-A510——内核及汇编

小狼@http://blog.csdn.net/xiaolangyangyang

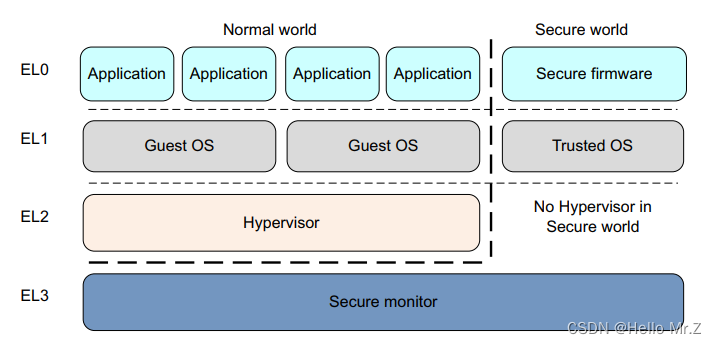

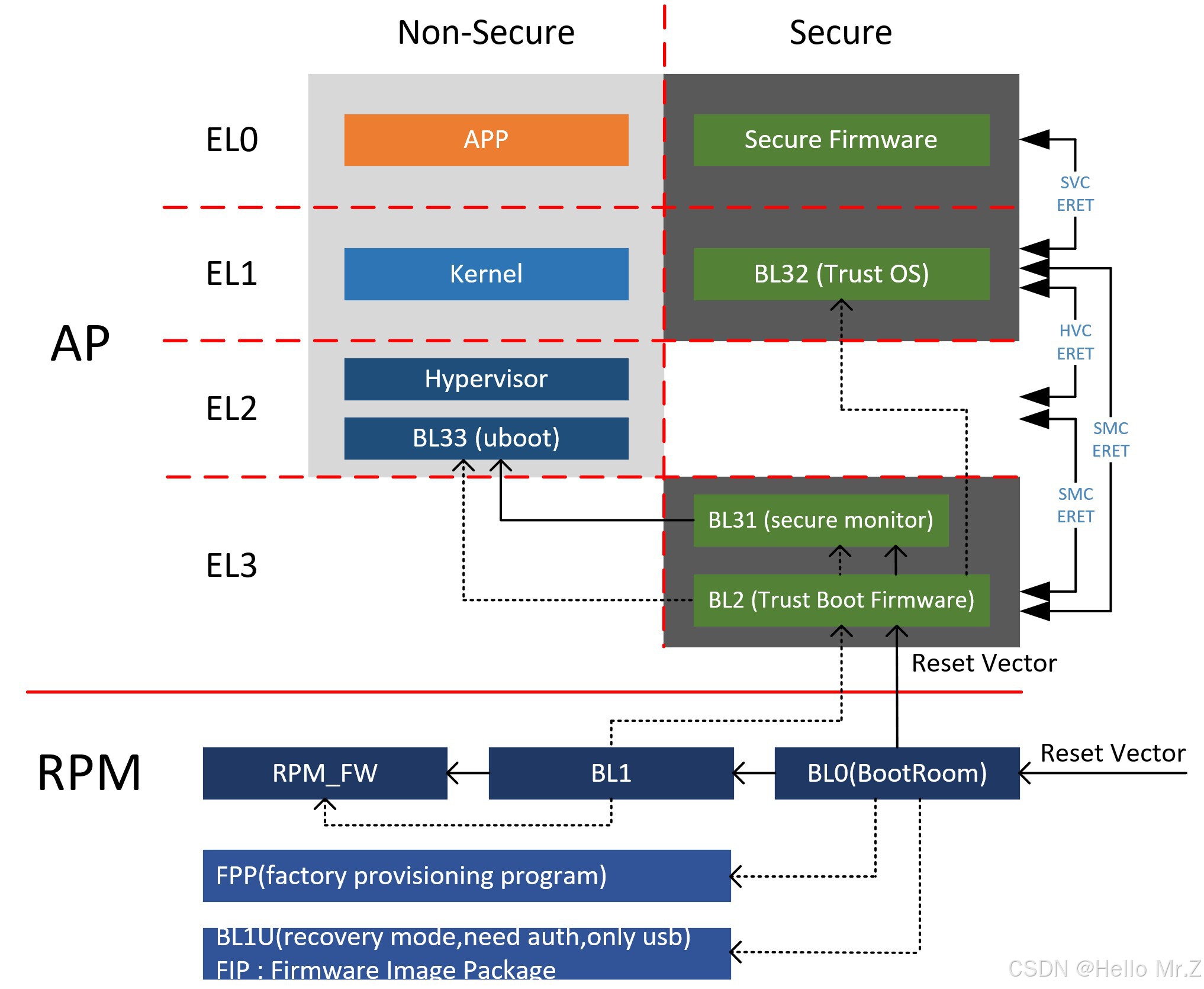

1、异常等级

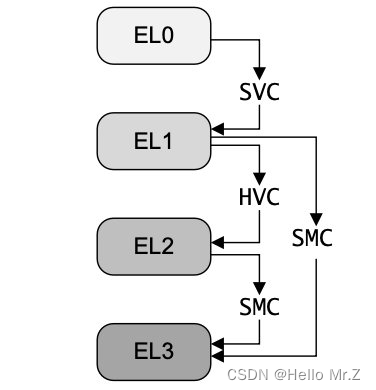

2、异常等级切换

        同步异常：
                1、SVC/HVC/SMC；
                2、MMU引发的异常（内核态EL1发生，发生后不会进行异常等级切换）；
                3、SP和PC对齐检查；
                4、未分配或者没有权限的指令。

        异步异常（ERET/ERETAA/ERETAB）：
                1、SError: 通常是由硬件导致的，没办法修复；
                2、IRQ：如从EL0->EL1，如在EL1发生IRQ，不会切换异常等级；
                3、FIQ：如从EL0->EL1，如在EL1发生FIQ，不会切换异常等级。

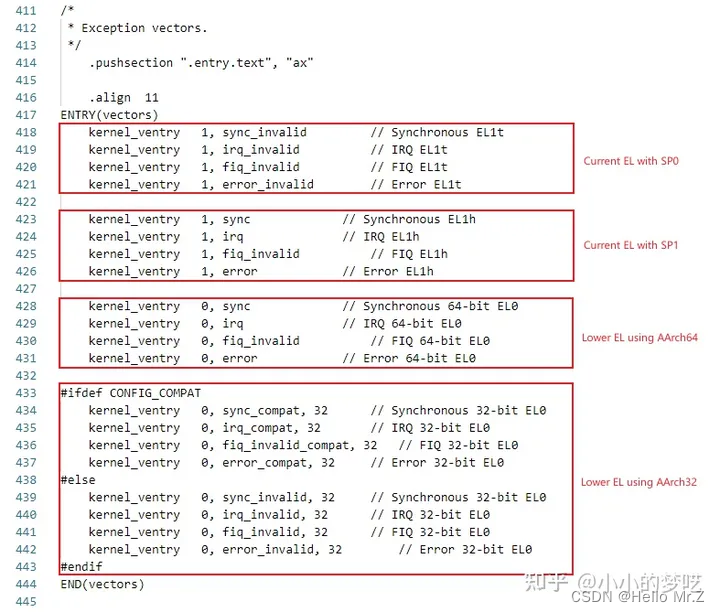

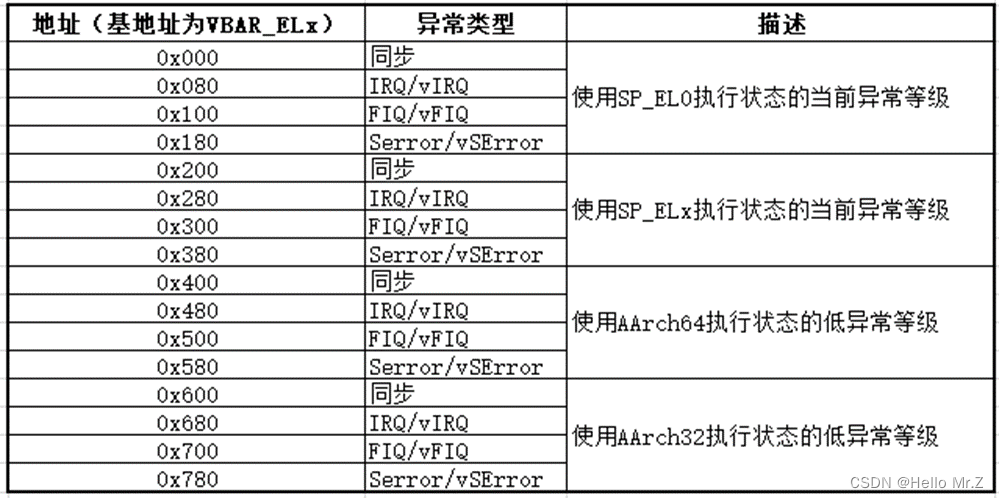

3、异常进入

硬件执行：
1、把PSTATE寄存器保存到对应的目标等级的SPSR_ELx；
2、把返回地址保存到目标异常等级的ELR_ELx；
3、把PSTATE的D/A/I/F标志置1；
4、同步异常将异常原因写入ESR_ELx；
5、切换SP为SP_ELx或SP_EL0。
软件执行：

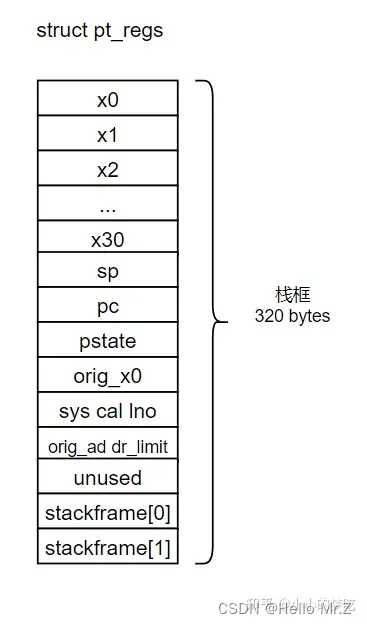

1、软件压栈。

4、异常退出

硬件执行：
1、从ELR_ELx中恢复PC指针；
2、从SPSR_ELx中恢复PSTATE，其中SPSR.M[3:0]记录了返回哪个异常等级，SPSR.M[4]记录了返回哪个执行状态。
软件执行：
1、软件出栈；
2、执行ERET指令退出异常。
这里异常返回与函数返回不一样，函数返回使用ret指令，返回使用的LR是X30（LR）。

5、安全模式切换

        安全模式切换只能在EL3进行，步骤如下（EL1_S->EL1_NS）
                1、使用SMC指令，进入到EL3；
                2、改变SCR_EL3.NS的值，将NS位写1；
                3、然后从EL3返回（ERET）到EL1。
