基于STM32cubemx的STMf107vct6的代码生成教程，实验三PWM呼吸灯的实现
软件：STM32cubemx/keil5
功能描述：将定时器TIM3全映射到外部端口PA6和PA7，设置输出模式为PWM（脉冲宽度调制模式）输出，通过改变占空比的值实现LED的呼吸灯效果。
需要配置的有：PA6设置为TIM3_CH1，PA7设置为TIM3_CH2，设置预分频系数与自动重载值，设置PWM的输出极性。

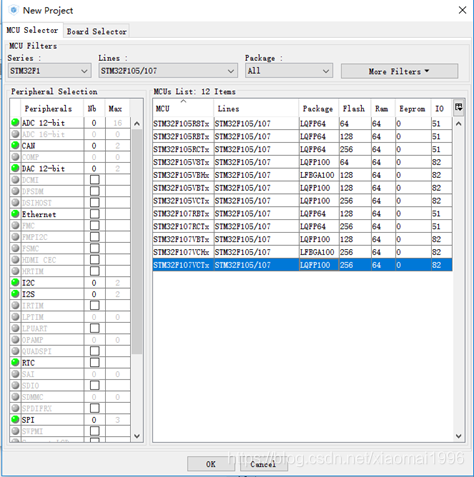

1.在STM32cubemx中新建new project，选择正确的MCU型号。建议选择Tx后缀，更直观。
在这里插入图片描述
2.首先设置RCC的 HSE(外部高速时钟)为晶振模式Crystal/ceramic Resonator
在这里插入图片描述
SYS的Debug为Serial Wire
在这里插入图片描述
3.设置TIME3，设置CH1,CH2的模式为PWM输出，PA6.PB7自动选择TIM3_CH1/2
