CAD中的闭合多段线如何转成面【CAD中的地块导入到gis里面是线怎么办？】

0序：

CAD是一个设计软件，不论是工业设计还是区域设计、道路设计、市政设计、异或是矿山设计、地下管线、农业调查，都有应用。而dxf、dwg这样的CAD图已经成为了很多行业的标准数据存储格式。

尤其是随着无人机航测的应用，使用无人机航测成果作为CAD的底图进行描图的工作，也简化了CAD线化图的生产。

在画图过程中，多数都是使用的【闭环多段线】来表达一个面域，如房屋轮廓、地块、水域等。而闭合多段线导入到图新地球等GIS平台中依然会被按照线对象来处理。

本来好好的一个地块，导入到GIS平台中以后变成了边界，不再是一个地块。

本文通过CAD以及GlobalMapper两种方式来把CAD中的多段线在GIS平台中显示为面对象。

1.CAD的REG命令把闭合多段线转为面域

优点：该方法简单，在cad软件内即可完成操作

缺点：转换后，面域的线条颜色和多段线的线条颜色不一致，所在图层也发生了变化，需要做好图层的管理

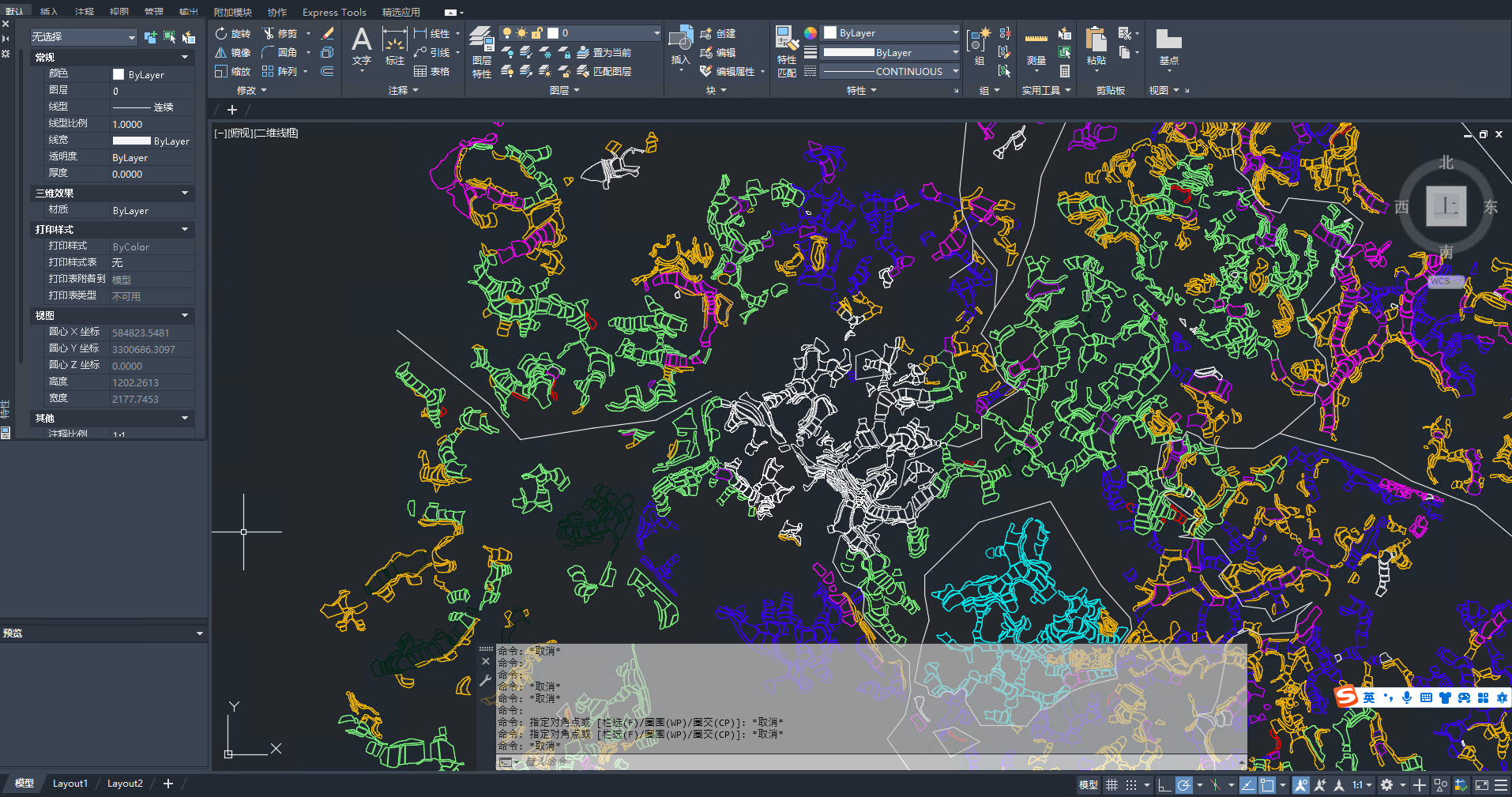

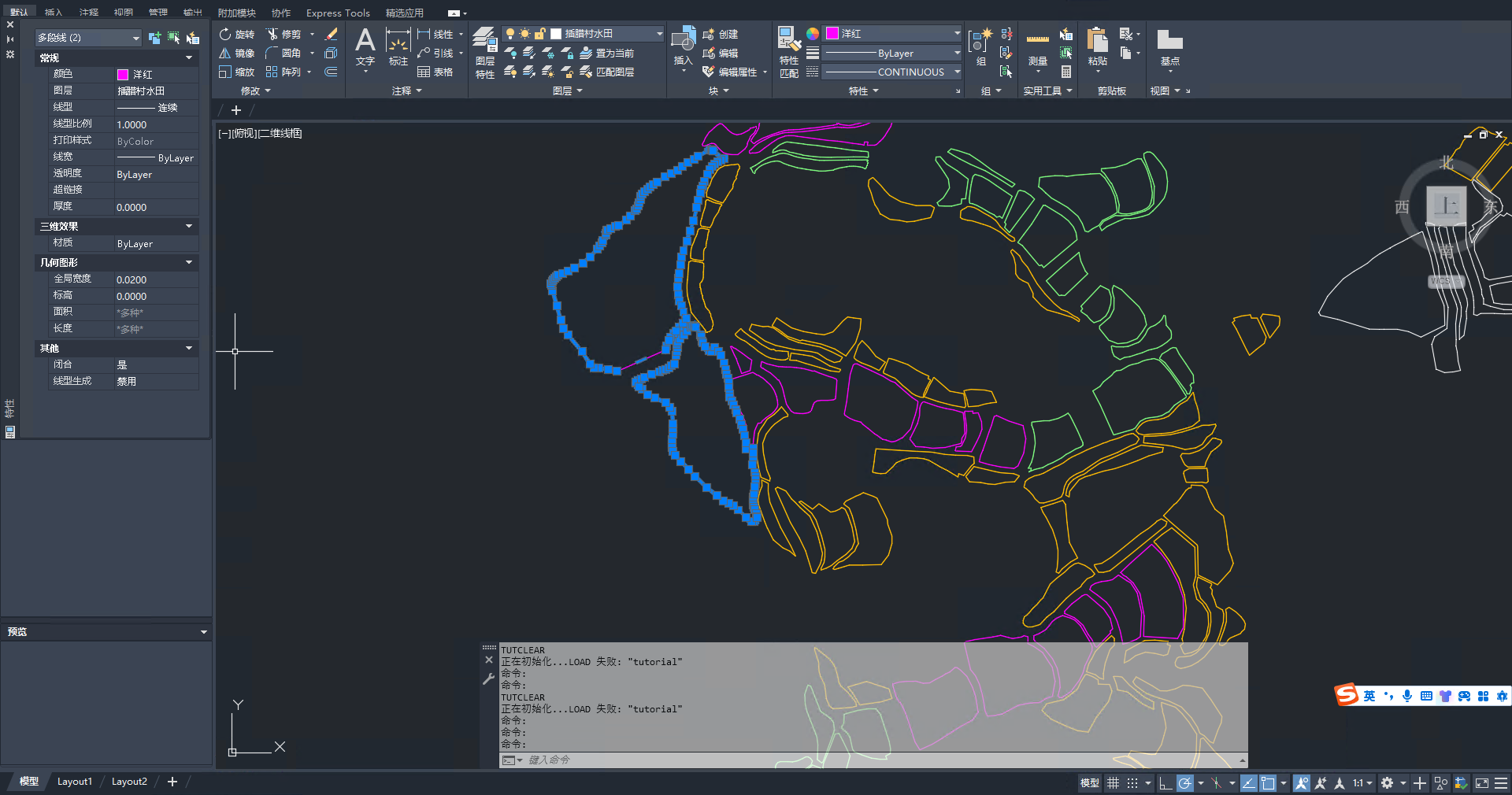

打开CAD图纸如下图，可以看到，这些地块的类型都是【多段线】

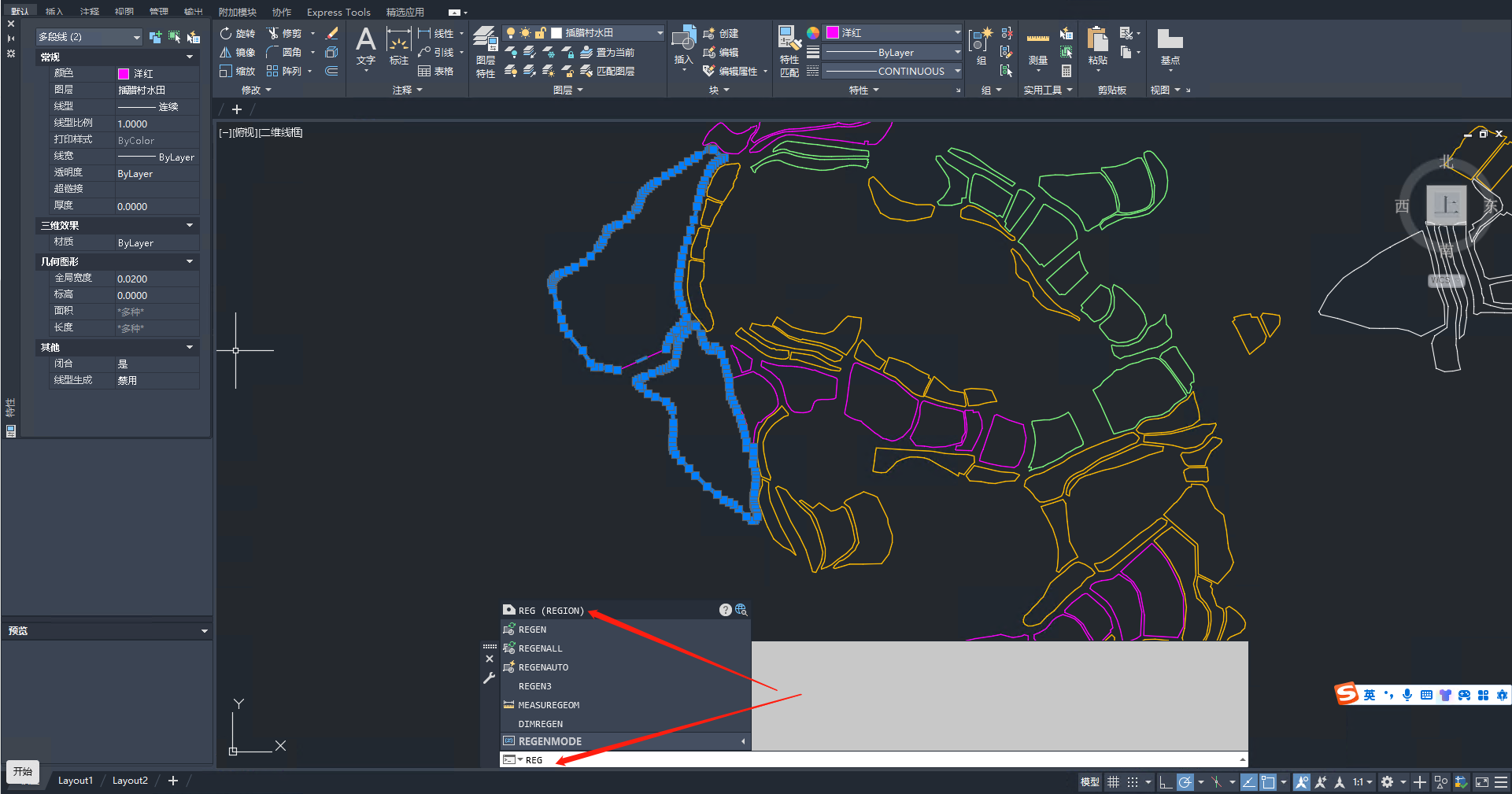

命令行中输入REG命令

会自动提示region

鼠标会变成方块，提示选择对象

可以点击线对象，选择，也可以拖拽一个区域进行选择，或者直接Ctrl+A全选。

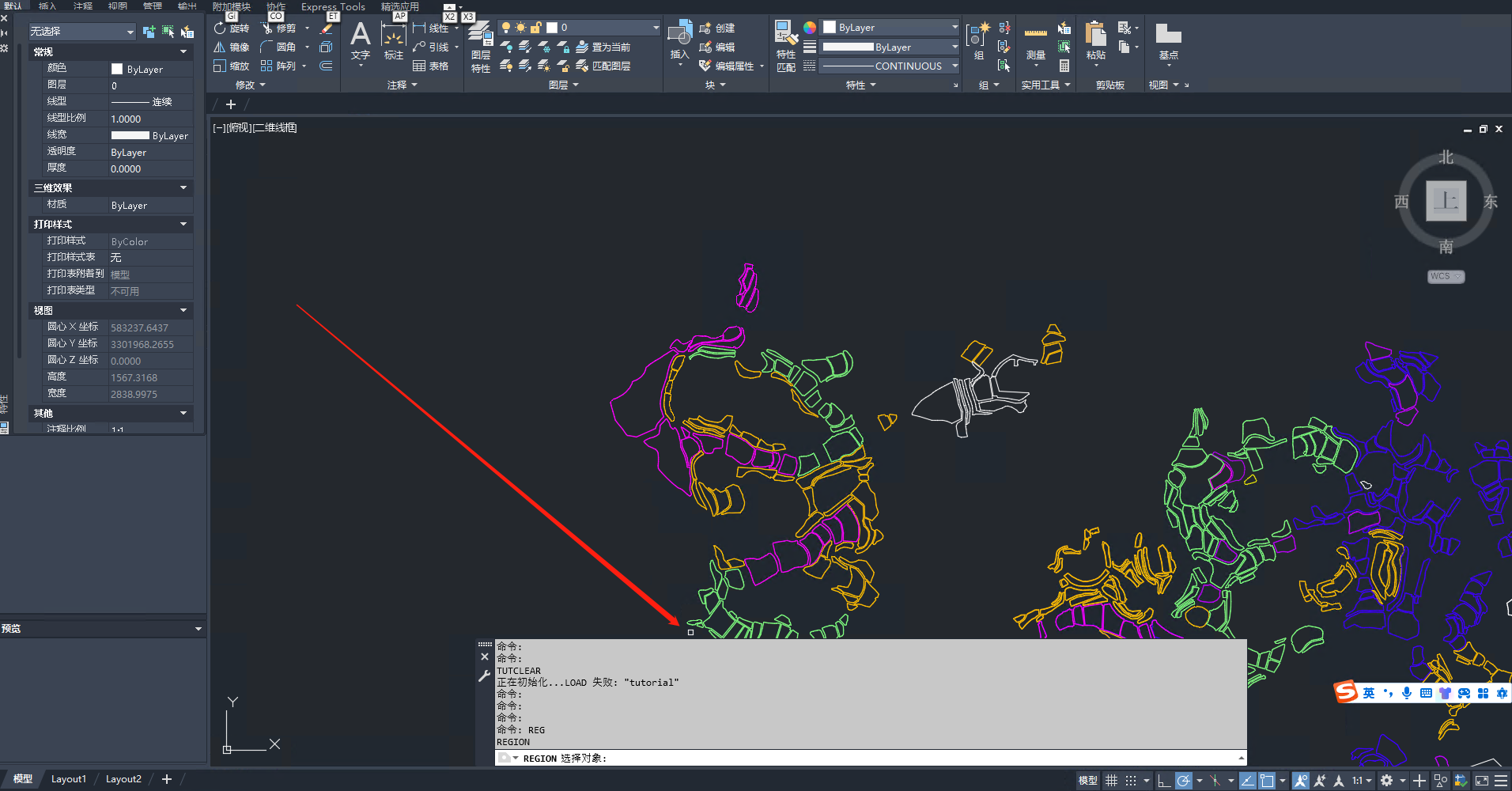

然后回车即可，如下图

我们再次选择转换后的对象，发现已经变成【面域】了

2.GlobalMapper直接打开CAD后另存

优点：无需做任何转换，闭环的多段线会自动识别为面对象，颜色和多段线的颜色保持一致

缺点：需要额外的软件进行处理，需要知道数据的投影

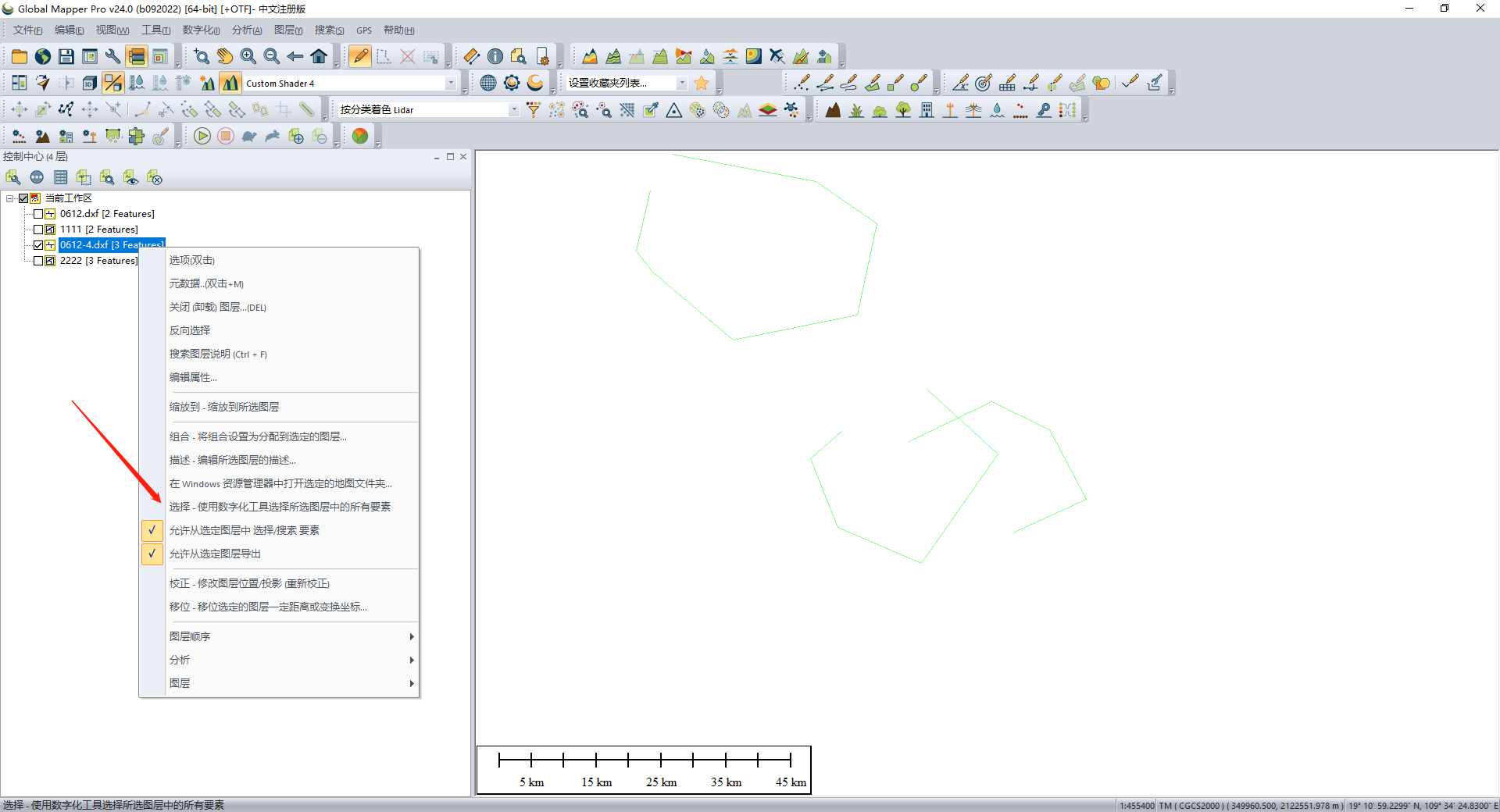

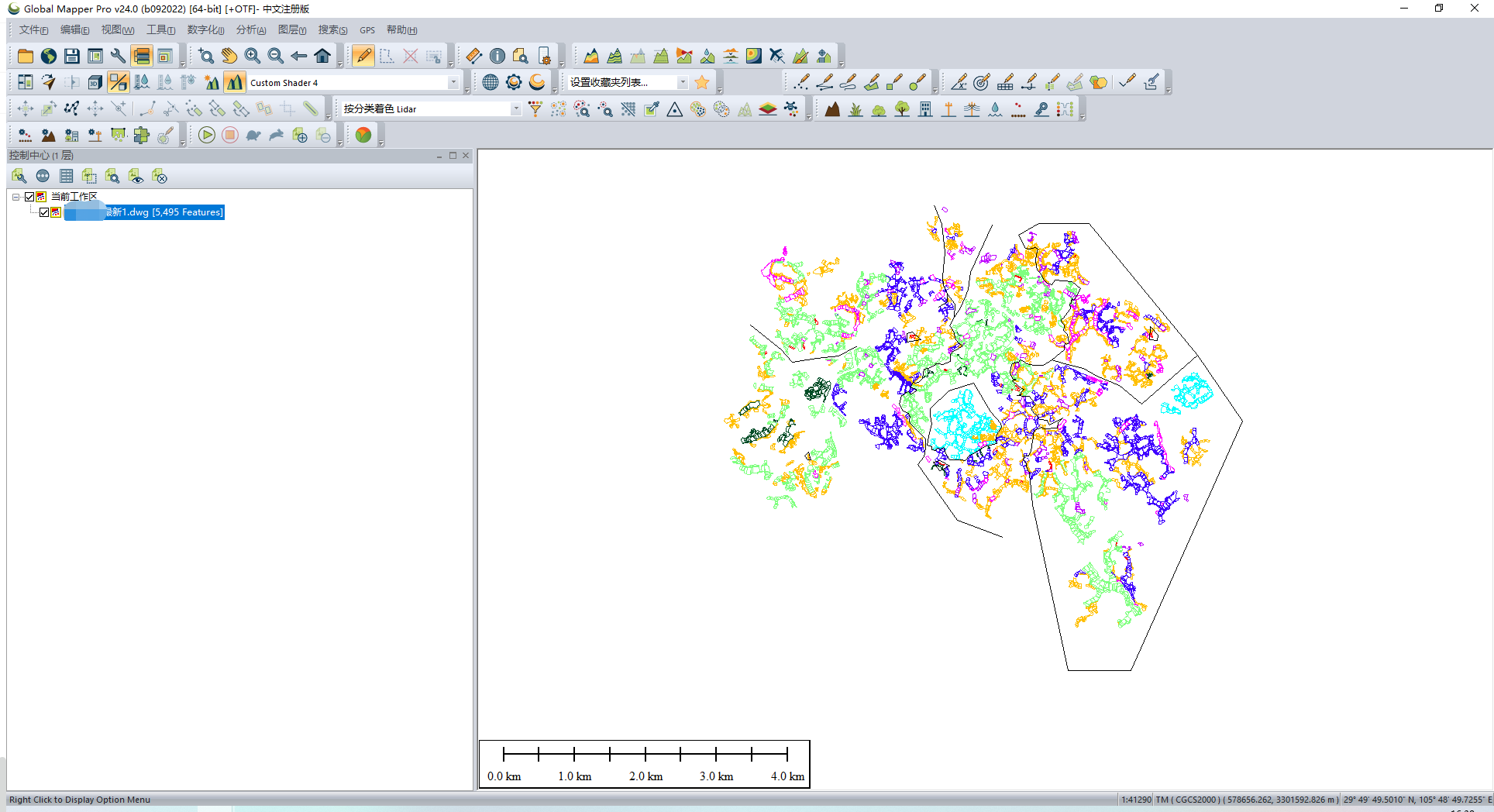

打开数据，（需要配置投影）

如果不知道如何配置投影，请参考：Prj文件的几种制作方式_制作prj的坐标投影文件-CSDN博客

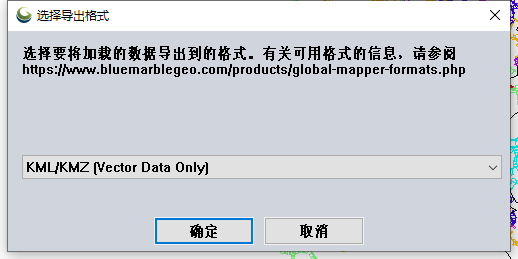

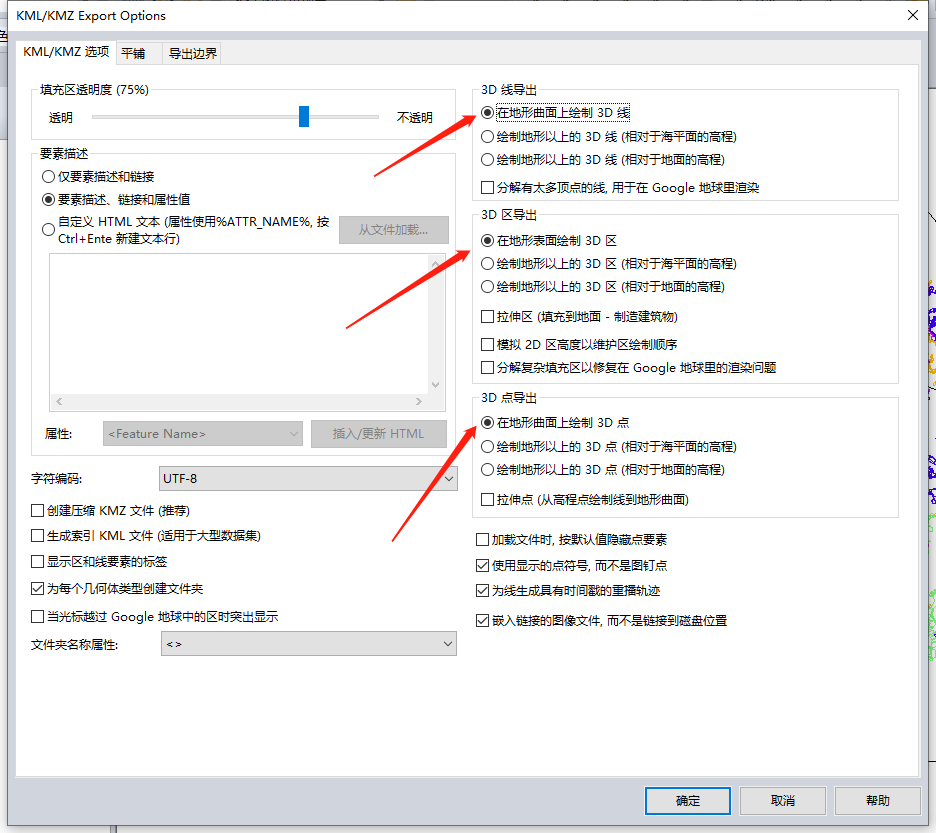

另存为kml

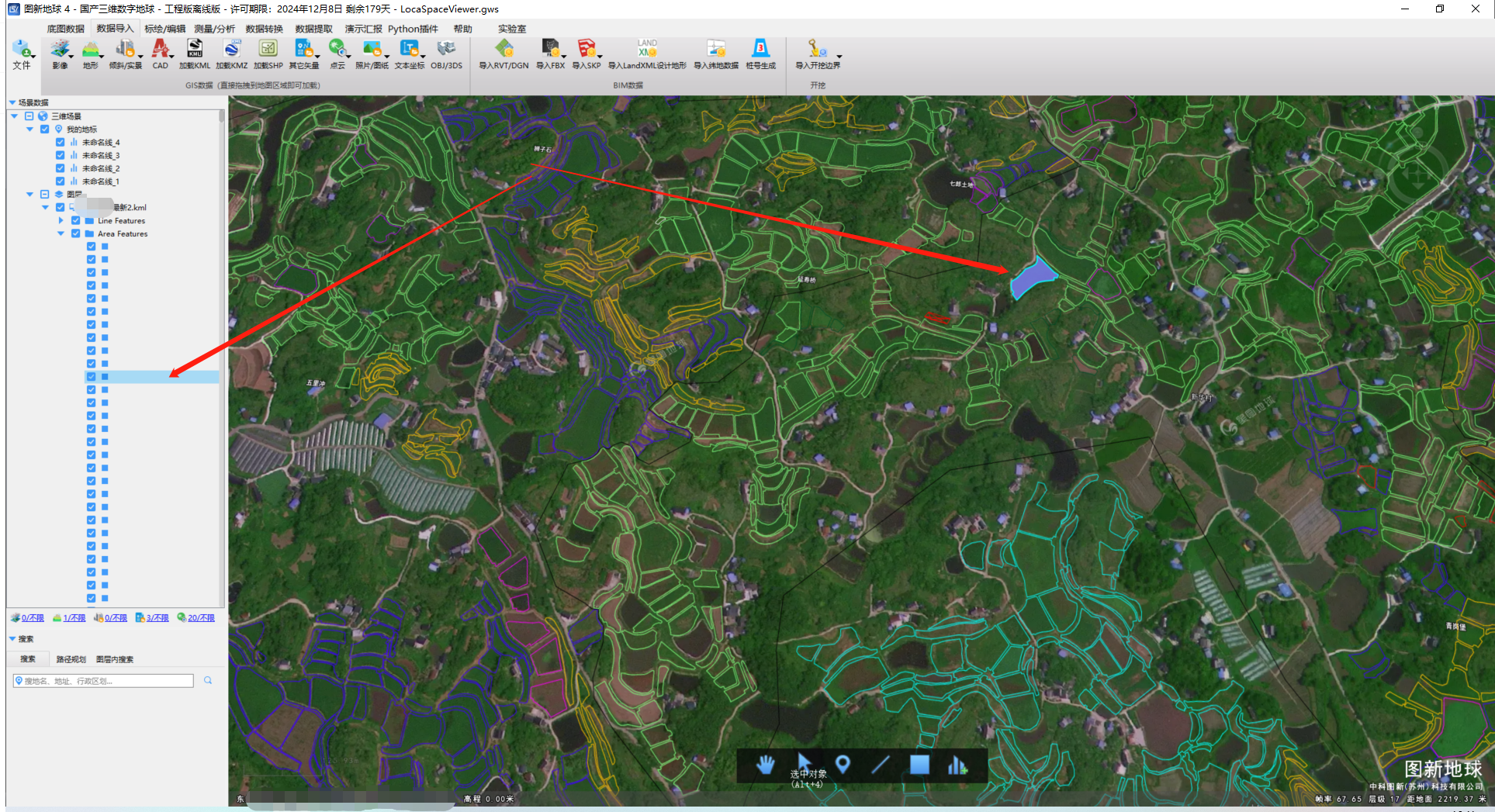

用图新地球打开后的效果如图：

也可以继续另存为cad。

3.未闭合的线转面的方法

如果拿的数据不是闭合的多段线，上述方法是不好使的。

而经常性不论是绘图人员的粗心还是从其他地方拿到的数据，可能会出现首尾点不闭合的情况。

这些数据如何转换？

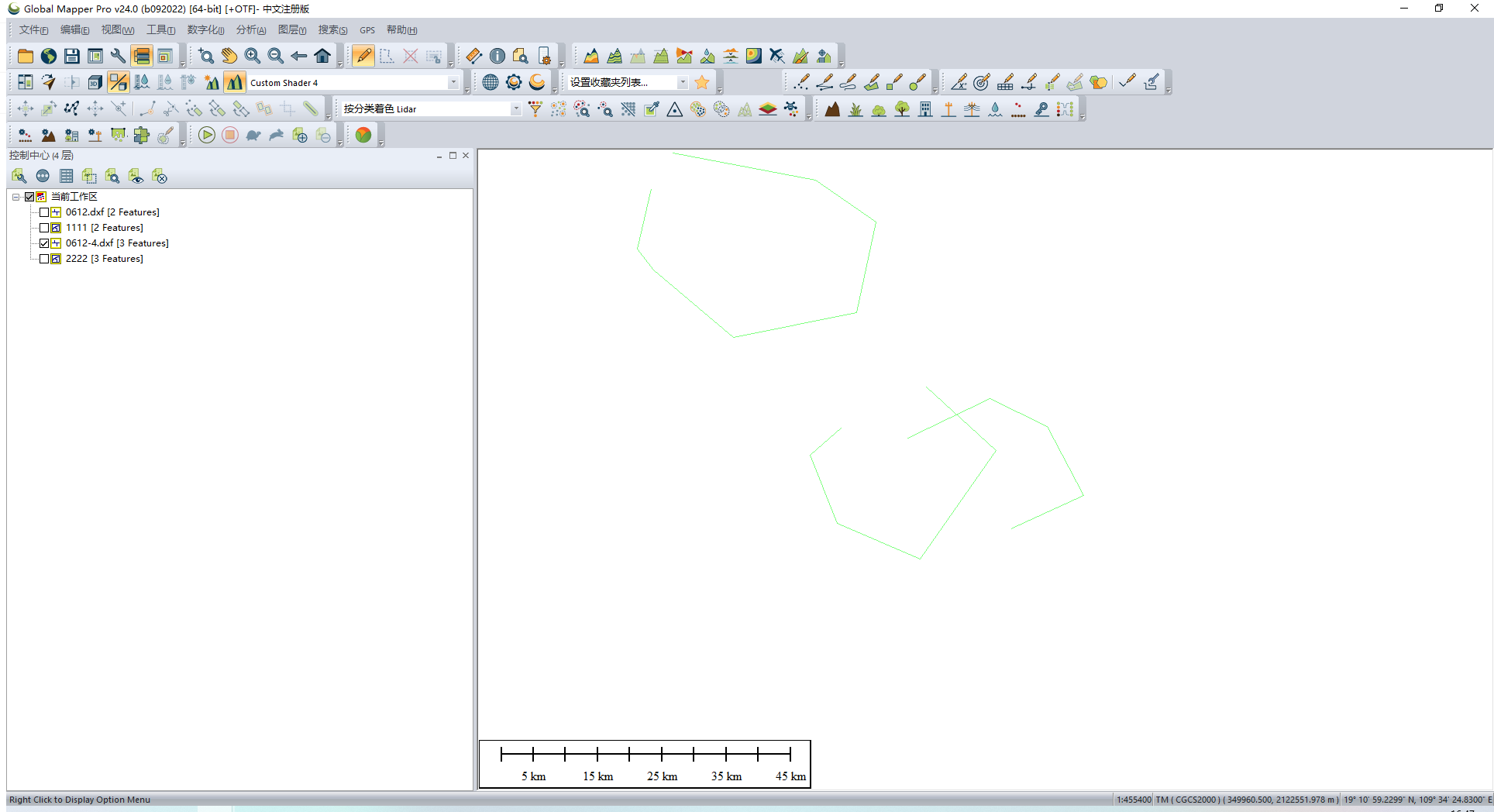

选择需要转换为面对象的线对象【在CAD中一般是多段线】，在kml、shp中基本都是一根普通的线对象

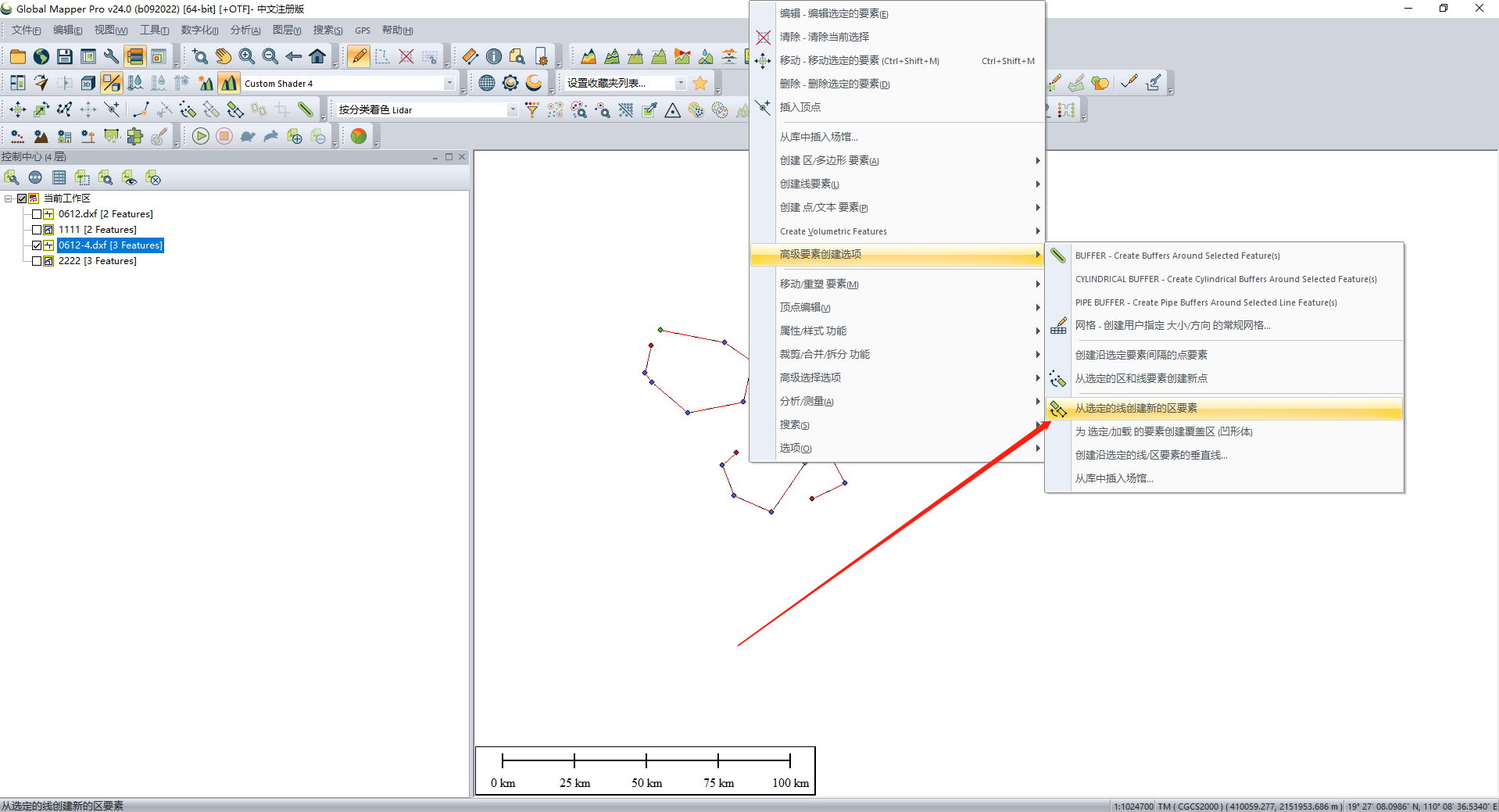

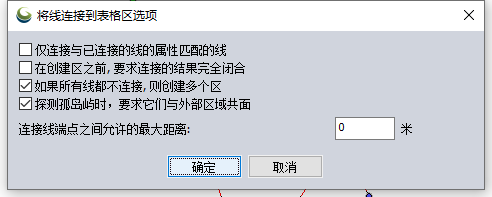

右键，【高级要素创建】，从选定的线创建面

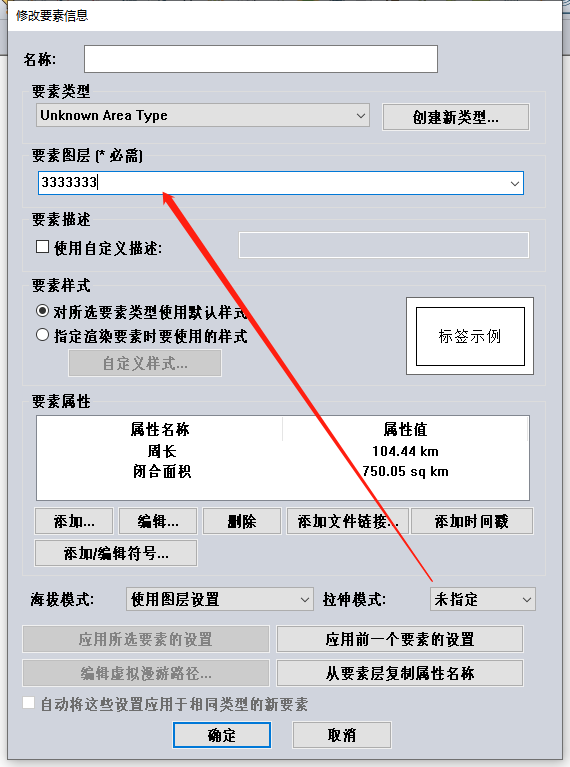

我们可以输入一个新的图层，防止和之前的数据混到一起

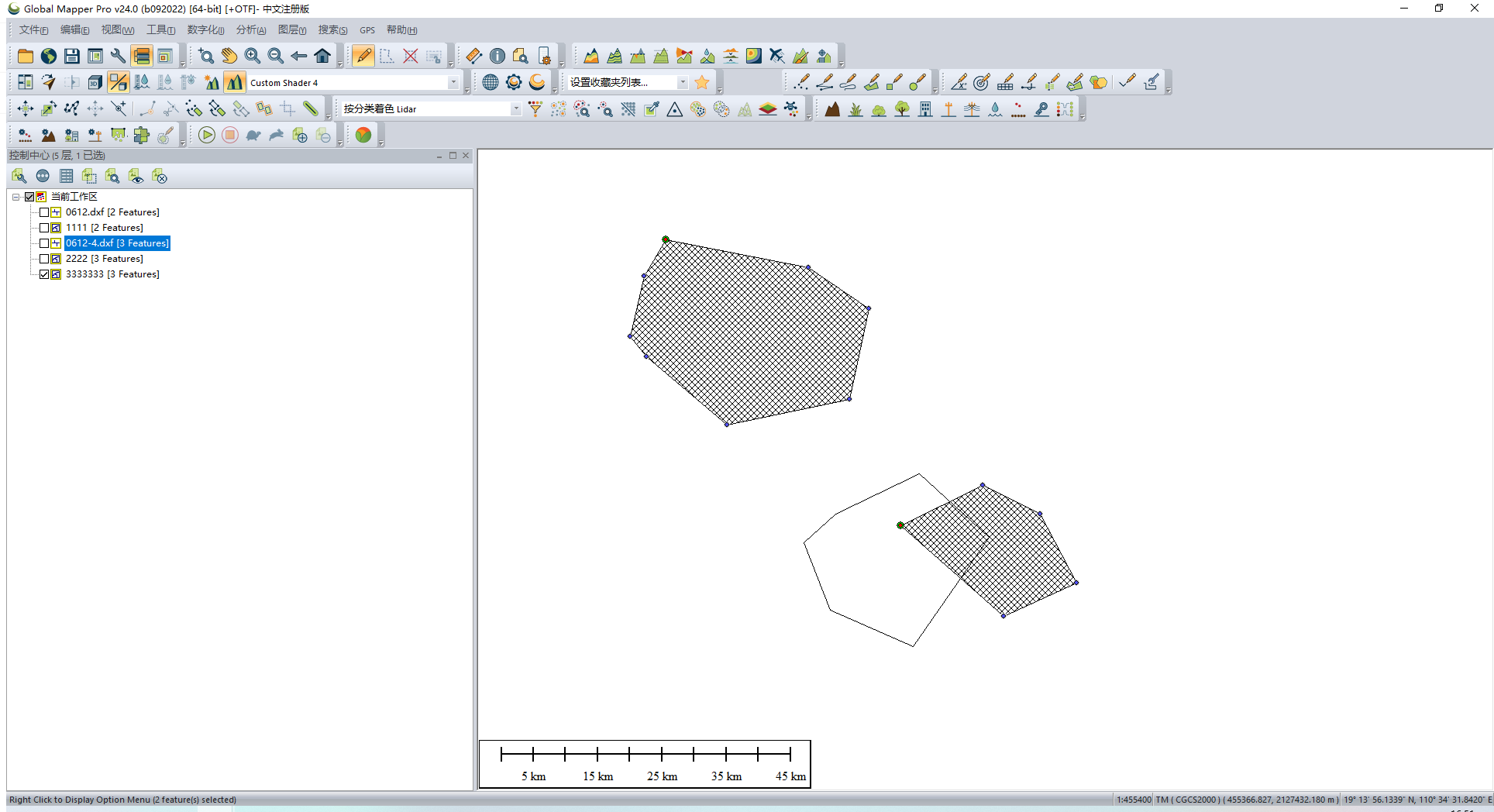

结果如图：
