图新地球网页端入门指南（让测绘成果、设计方案一键分享，手机查看）

1.图新地球网页端简介

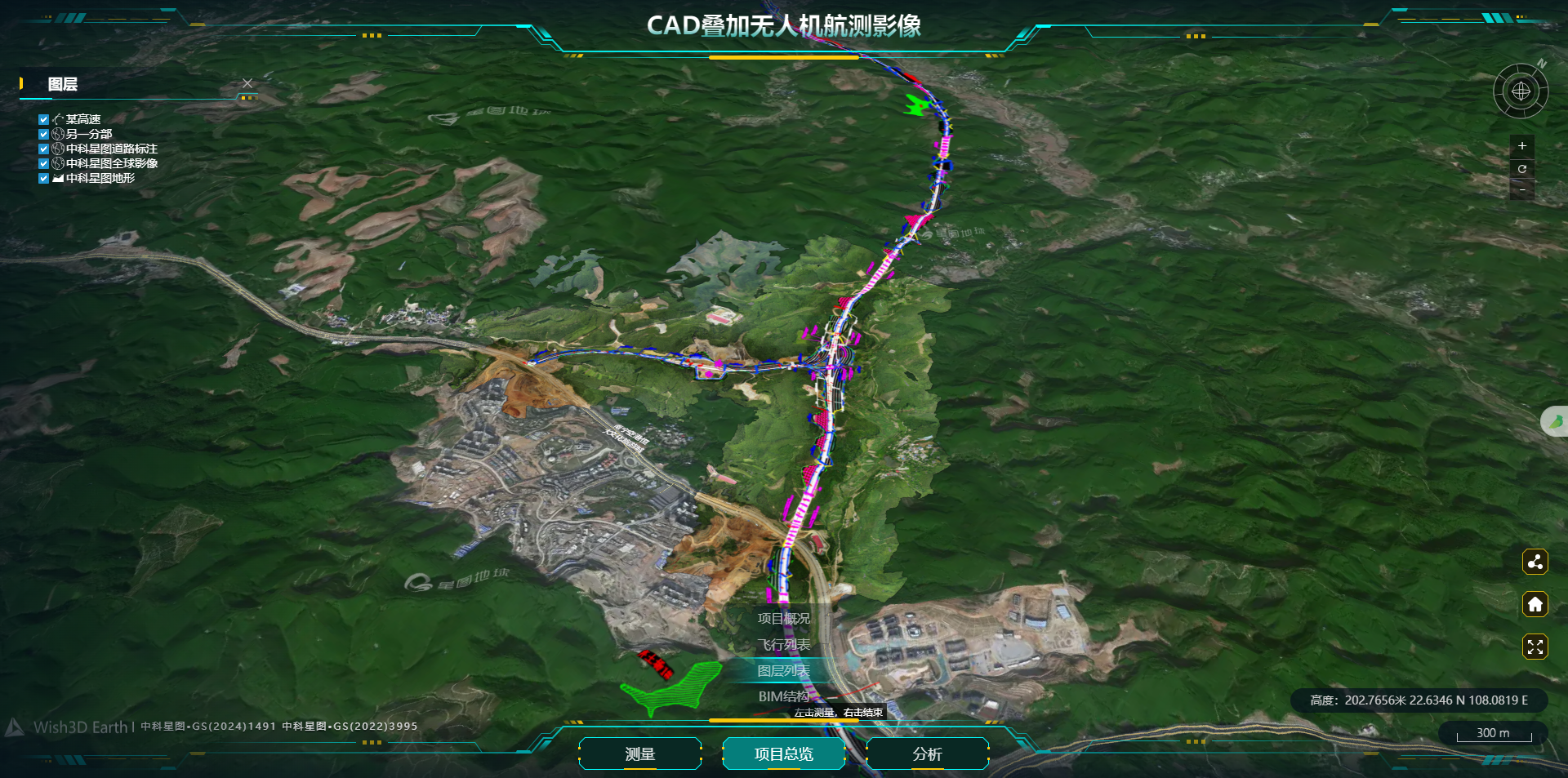

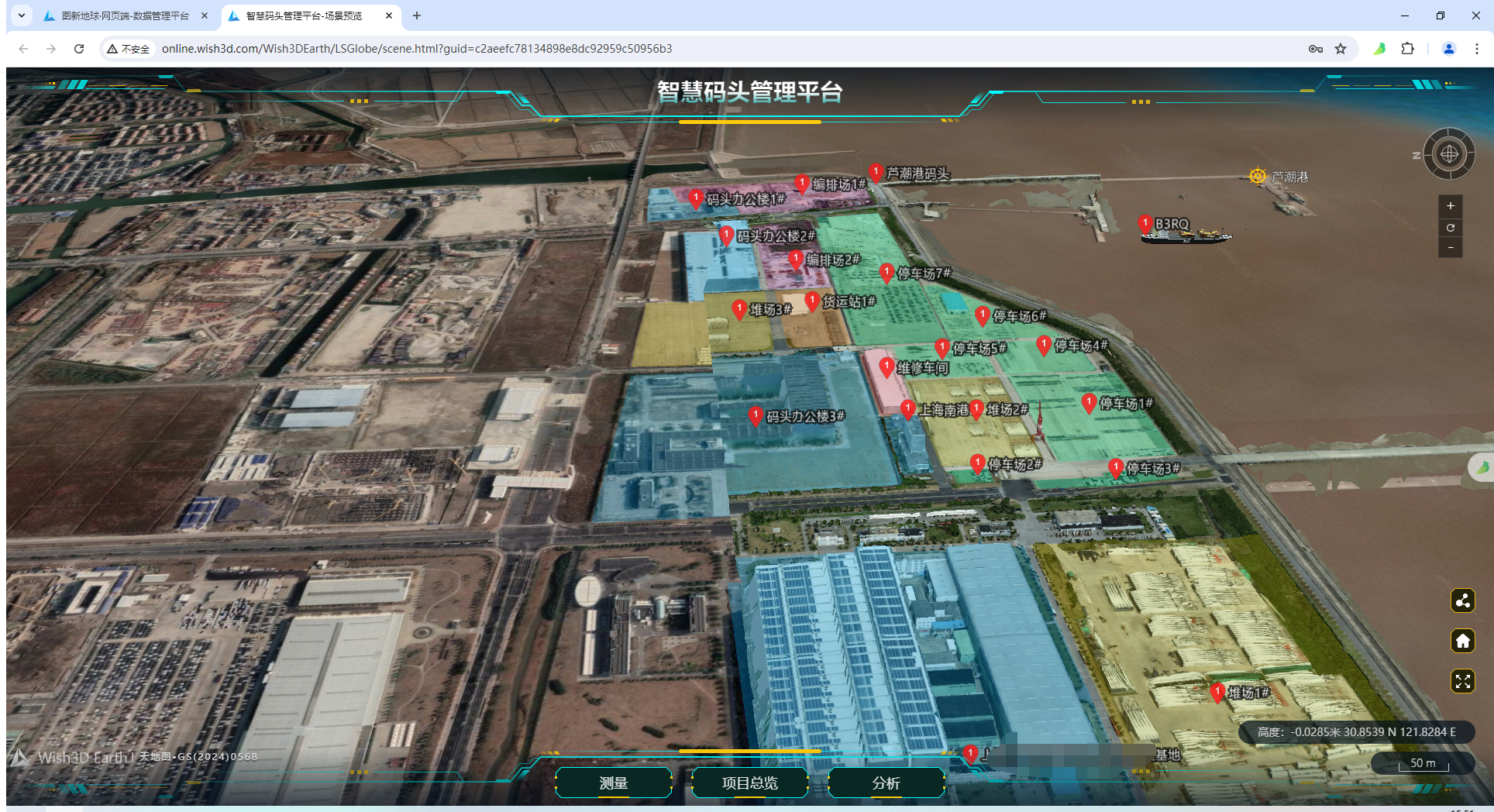

图新地球网页端是一款操作简单、易于分享的三维GIS云平台。可快速融合影像、地形、倾斜模型、BIM模型、CAD数据、kml、shp、全景、图片等数据，构建一个交互式web地图。支持一键分享，手机查看，广泛用于数据展示、数字化交付、信息可视化、中心大屏等。

和桌面端的区别：

无需安装客户端

数据需要上传到服务器

2.谁在用，解决什么问题

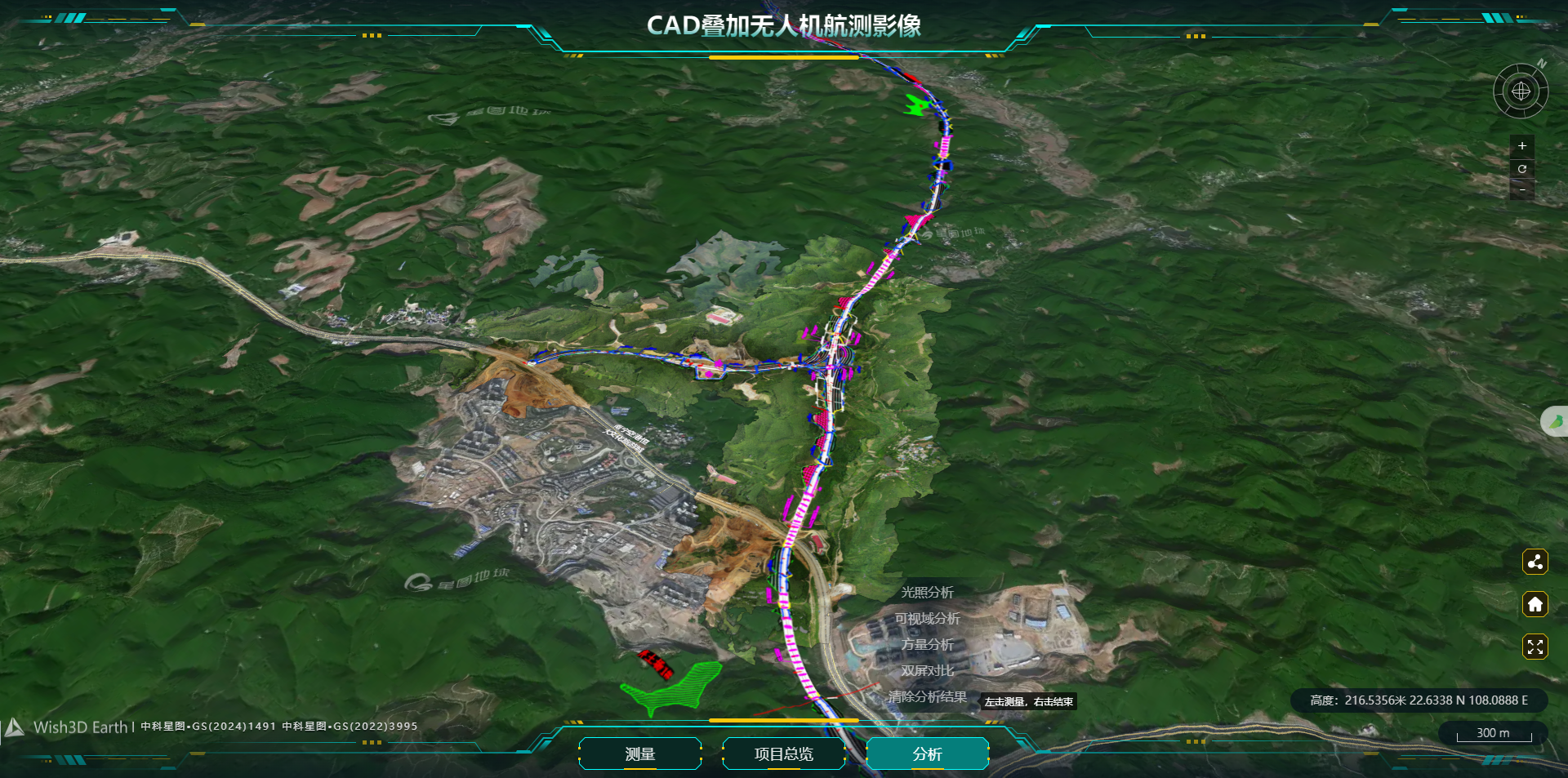

图新地球网页端重点是数据的展示与分享，没有特别明确的行业属性，也不局限于测绘（无人机航测成果的分享）、设计（BIM设计方案、CAD设计成果与地图叠加查看的分享）、施工（施工方案与测绘成果的叠加分享）等业务

做古建保护、太阳能光伏面板的布设、旅游风景区、甚至是征拆和违建（在现状的基础上进行排查）、土地确权（给老百姓看勘查后的地块界线）、企业门户网站的展示等都在使用。

核心解决的就是数据的查看、分享问题。别人不用安装任何软件，即可直接在浏览器、微信中进行查看。

核心技术方案：

解决了BIM+GIS+CAD的融合展示。并在此基础上

核心支持的数据类型：rvt、dgn、fbx、skp等bim设计成果；osgb、3dtiles、tif、mbt、lrp等无人机航测成果；kml、shp、全景、照片等业务数据。

3.软件模块结构，操作指南

图新地球网页端结构比较简单，主要是数据发布、场景编辑与分享。

3.1【素材管理】数据的上传与发布

要想实现链接地址一键分享，就需要把数据发布成服务。

发布的过程很简单：直接按照规范打包数据进行上传就可以了。

此处图新的处理过程大致如下：

数据上传---》服务端解压数据---》处理数据位适合网络发布的格式--》发布成服务

数据发布之后，是可以直接预览的。

不同数据格式一定要注意打包规范：

1.搭建智图的osgb格式倾斜模型成果，直接把terra_osgbs文件夹压缩成zip

2.CC（ContextCapture、瞰景科技）等osgb格式倾斜模型成果，直接把Data文件和metadata.xml文件一起压缩成zip

3.shp数据要把.shp .shx .prj .dbf至少这4个文件一起压缩成zip

4.3dtiles格式的数据，一定要把tileset.json这个目录下的所有文件直接压缩车zip，注意tileset.json要在根目录下。

5.fbx、obj要和纹理（如果有的话）一起压缩成zip

6.对于rvt如果有关联文件或者外置纹理，请一起压缩成zip

7.dgn、skp、dwg、dxf、tif可直接上传，如果是带投影的数据，请一定选择正确的投影信息，建议使用prj文件。

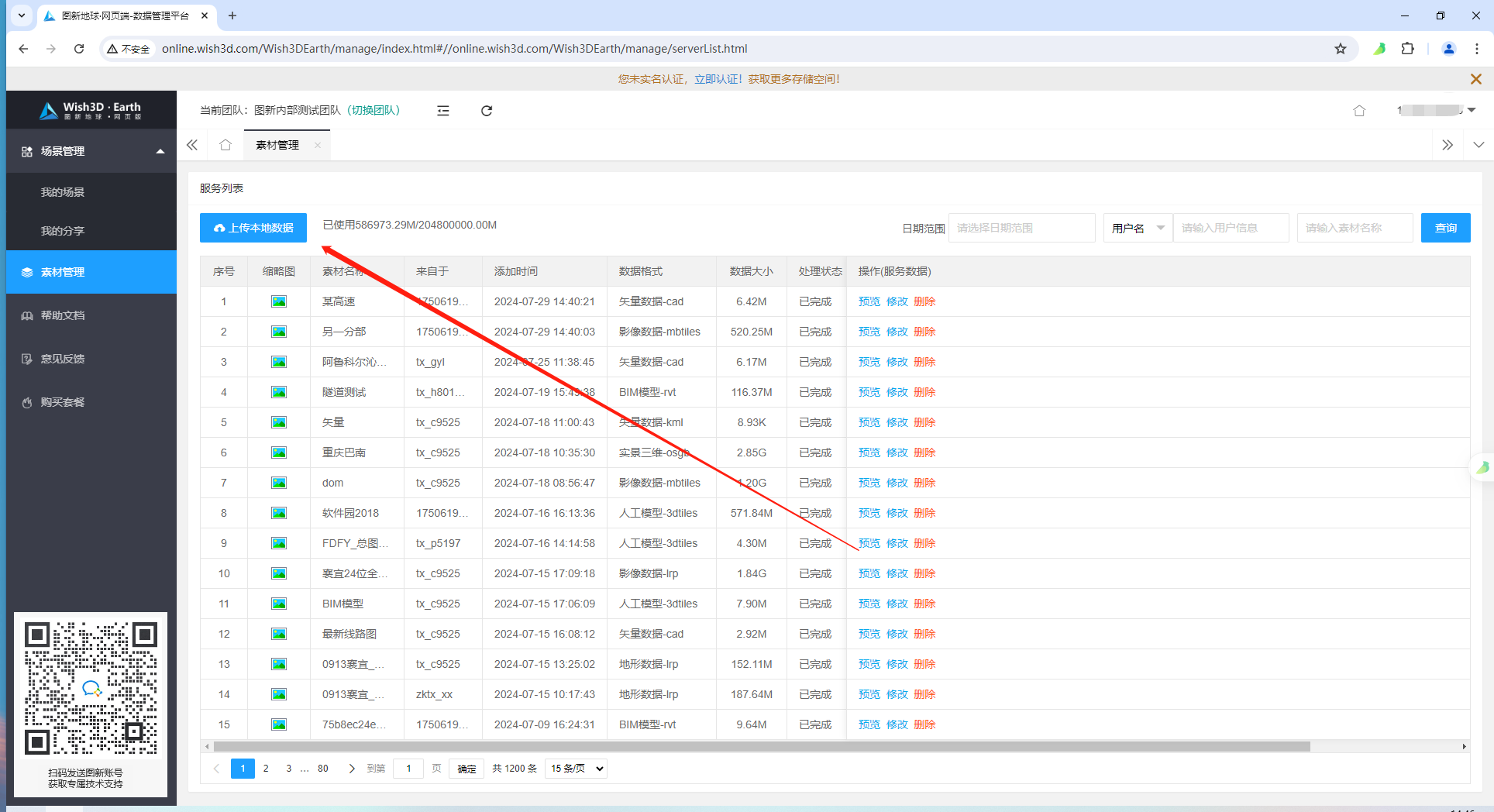

数据列表:

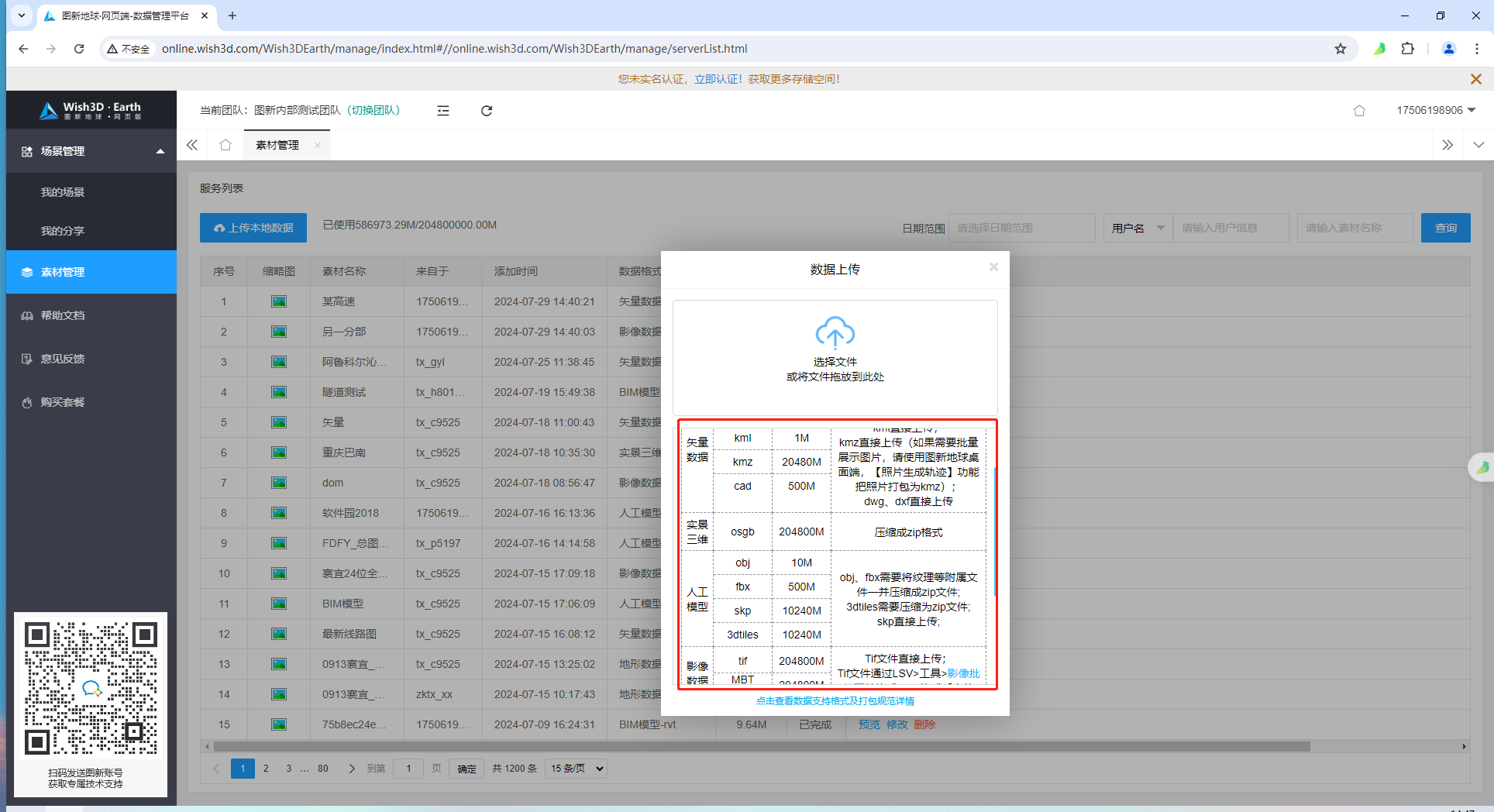

数据上传：

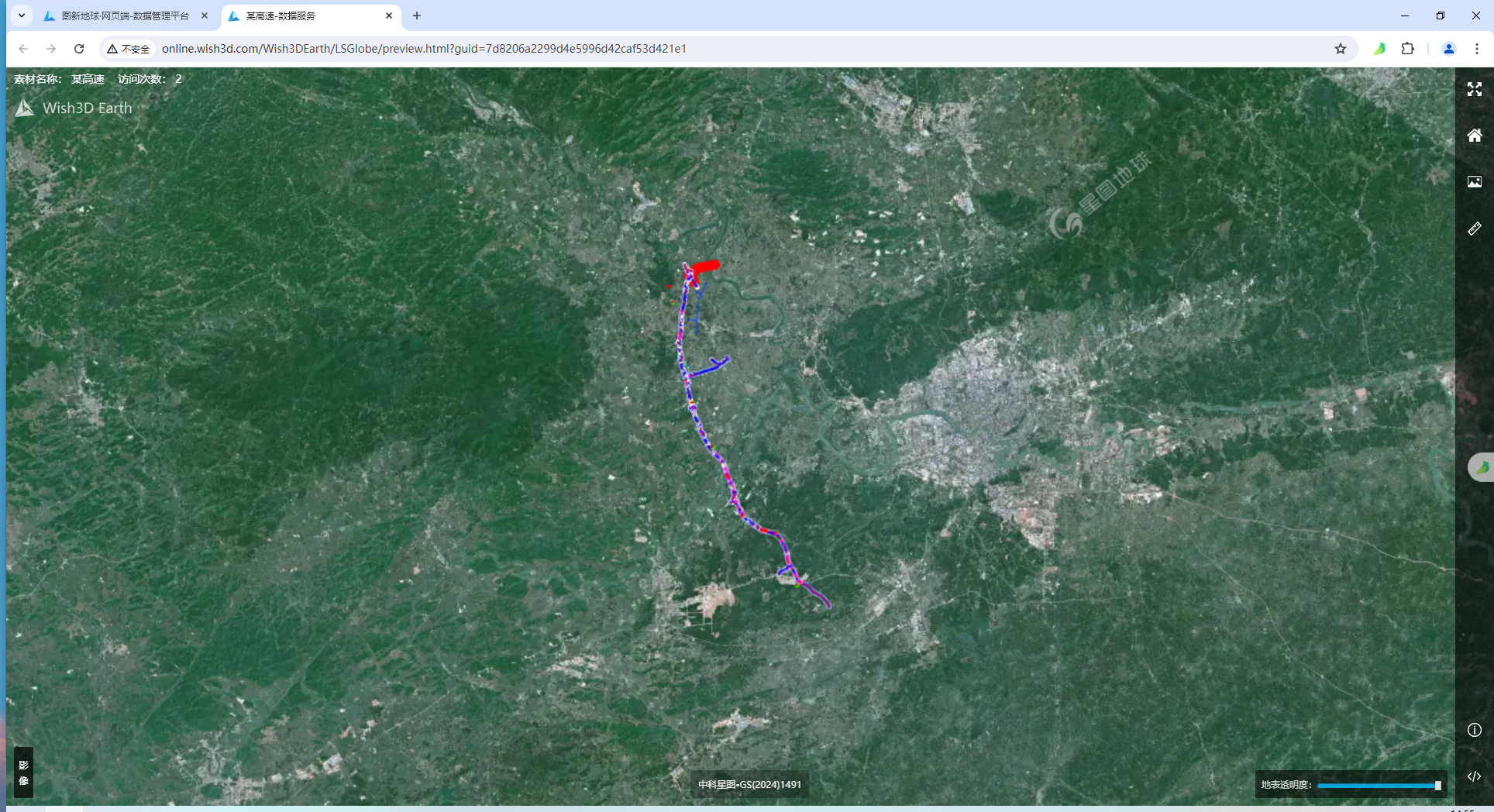

数据预览：

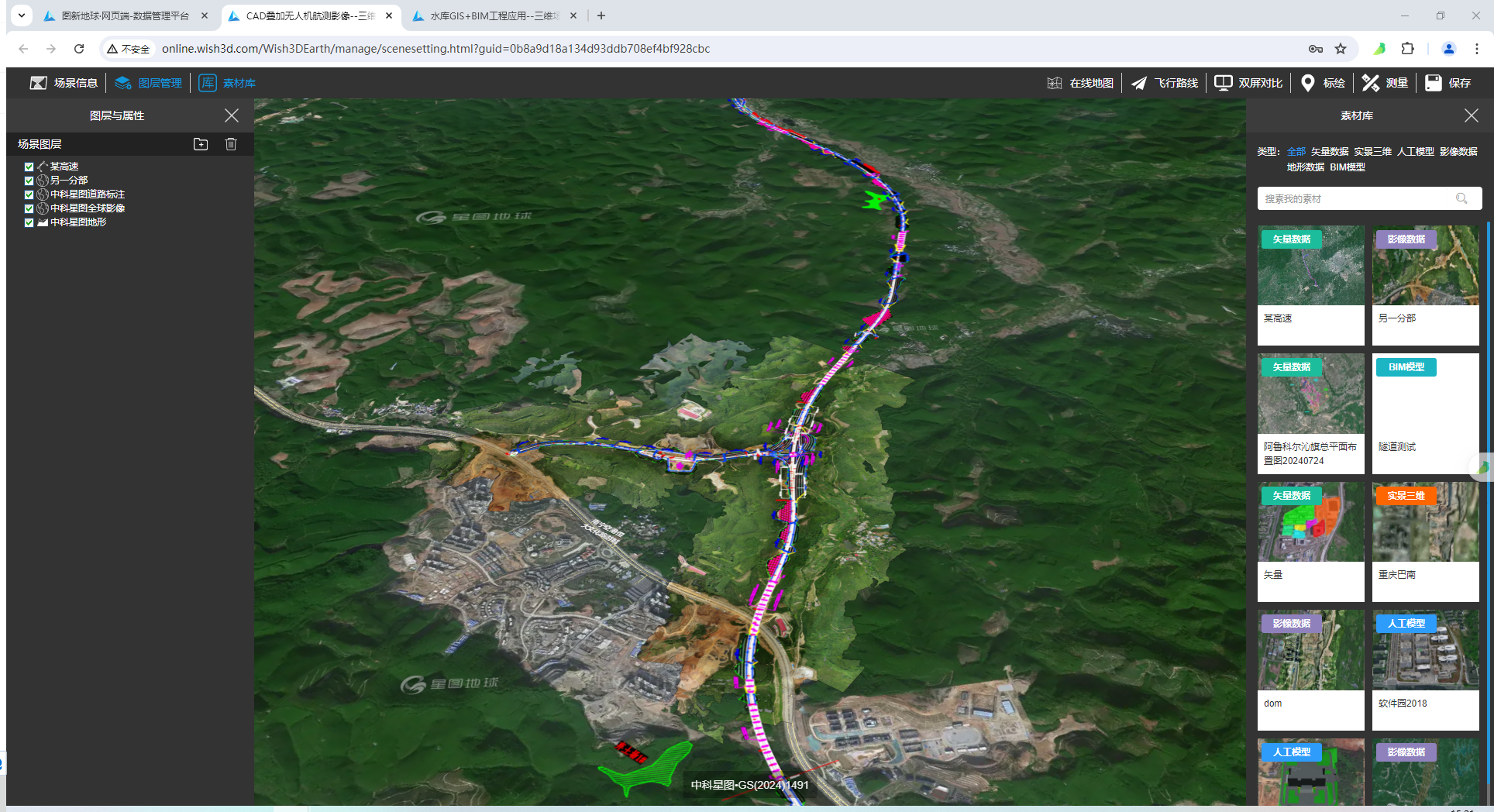

3.2【场景管理】项目的编辑与分享

一个项目可能会有很多份数据组成，比如有卫星底图、无人机航测的影像或者倾斜模型、设计的CAD图纸、BIM模型、在模型上标记的地块、全景、现场照片、重点信息等。

这些数据需要融合到一起，都放到地球之上，就构建成了【场景】，场景可以认为是一个项目，也可以认为是需要分享的一个数据包。

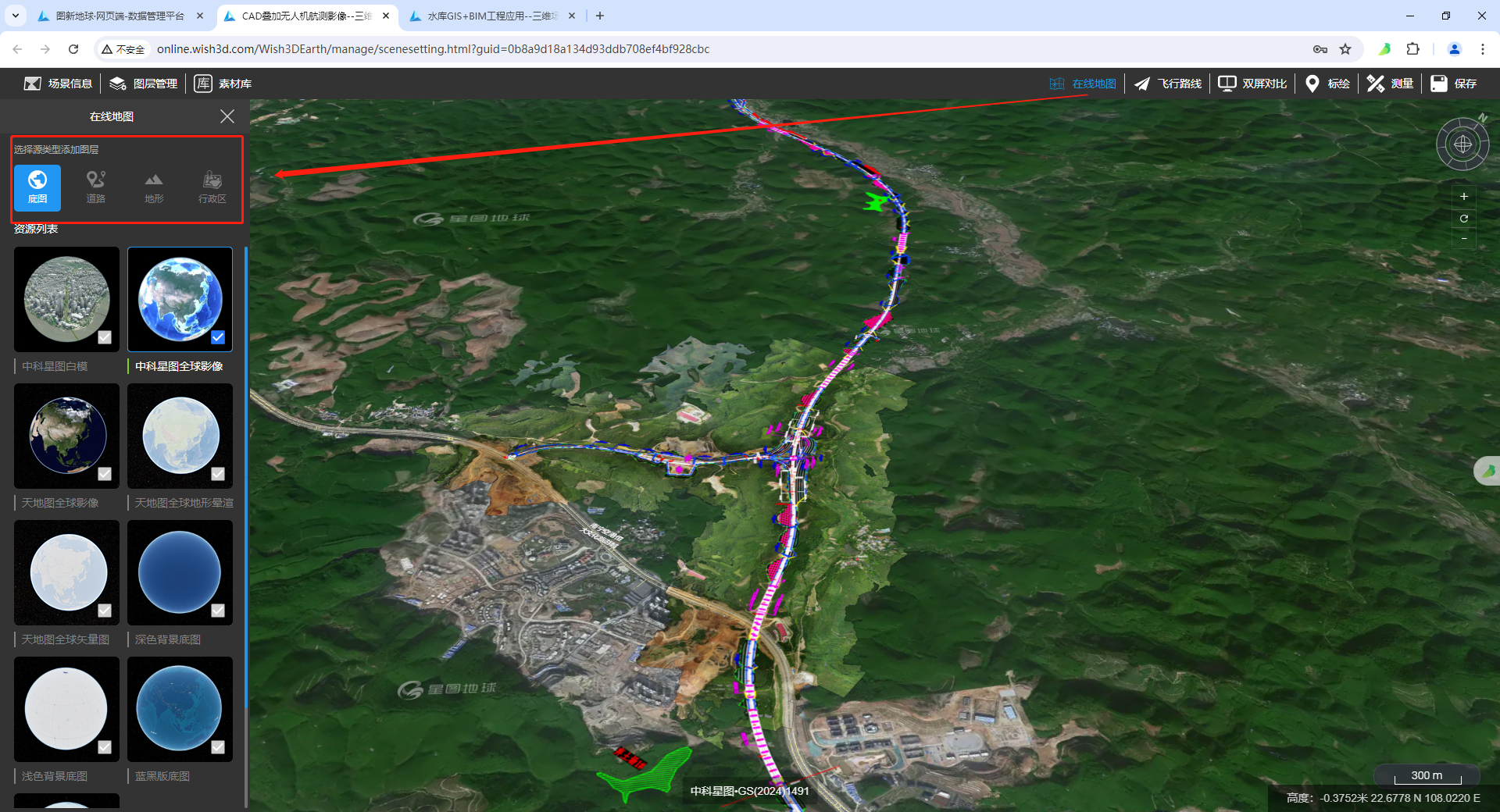

3.2.1【在线地图】也叫底图配置

主要是作为整个场景的大范围底图。

【底图】可以选择卫星影像、也可以选择更有科技感的纯色底图、还可以选择建筑白模

【道路】主要是依附于影像的道路标注

【地形】有天地图地形、星图地形可选

【行政区】有省、市、区县三种级别的行政界线，以及立体的地名标注。

3.2.2【素材库】加载已经发布的数据成果

素材库：是值当前已经上传、发布的数据。同样的数据服务，可以在不同的【场景】中进行引用加载。

对于已经上传发布的数据，可以通过类型进行筛选，也可以通过名称进行搜索

素材库一般配合【图层列表】一起使用。在图层列表中鼠标悬浮，可以点击【编辑按钮】对数据进行编辑。

包括数据的显示隐藏、文件夹结构管理、高度的调整，显示顺序的调整，模型位置的移动，标绘内容的修改。

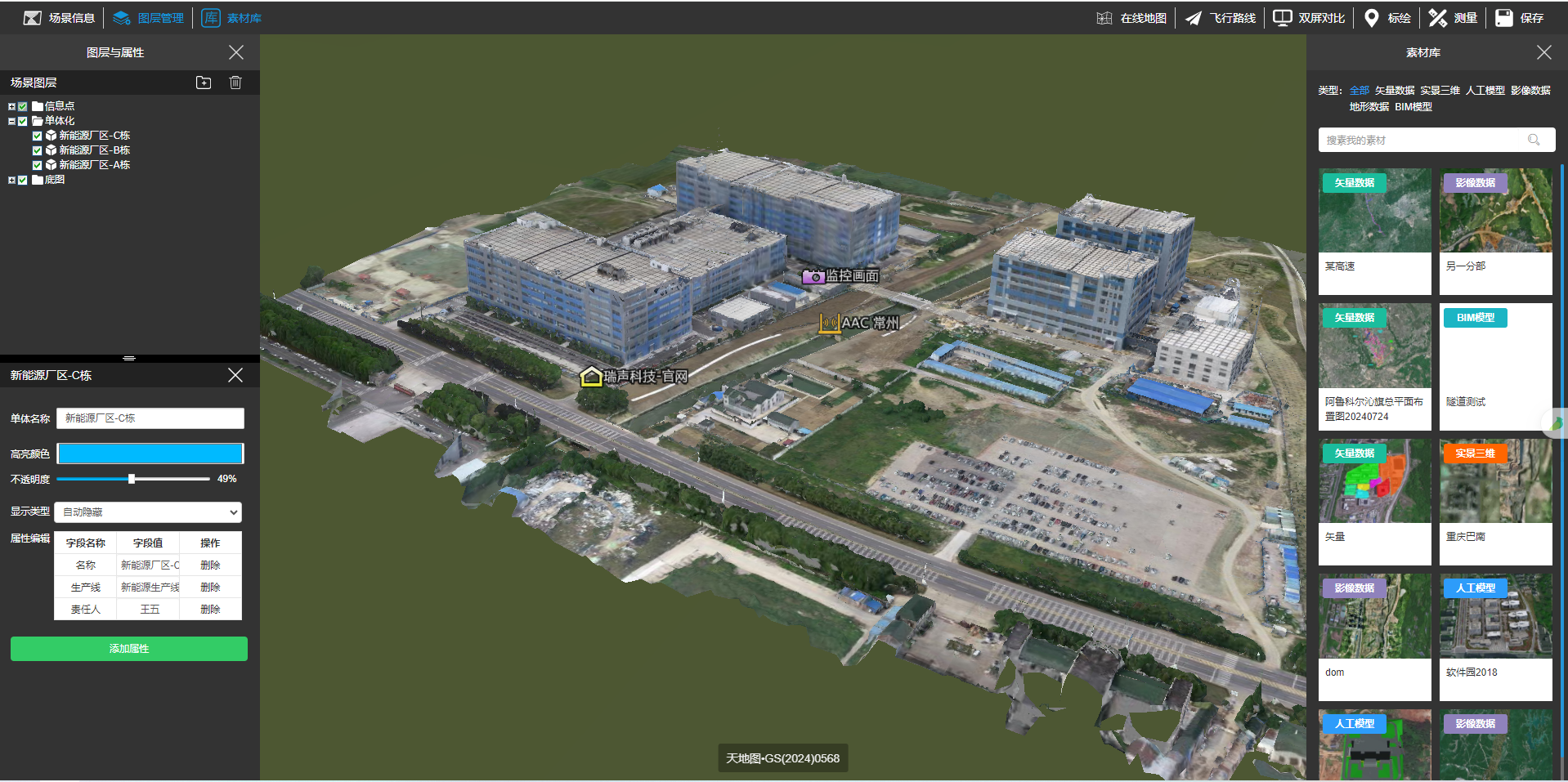

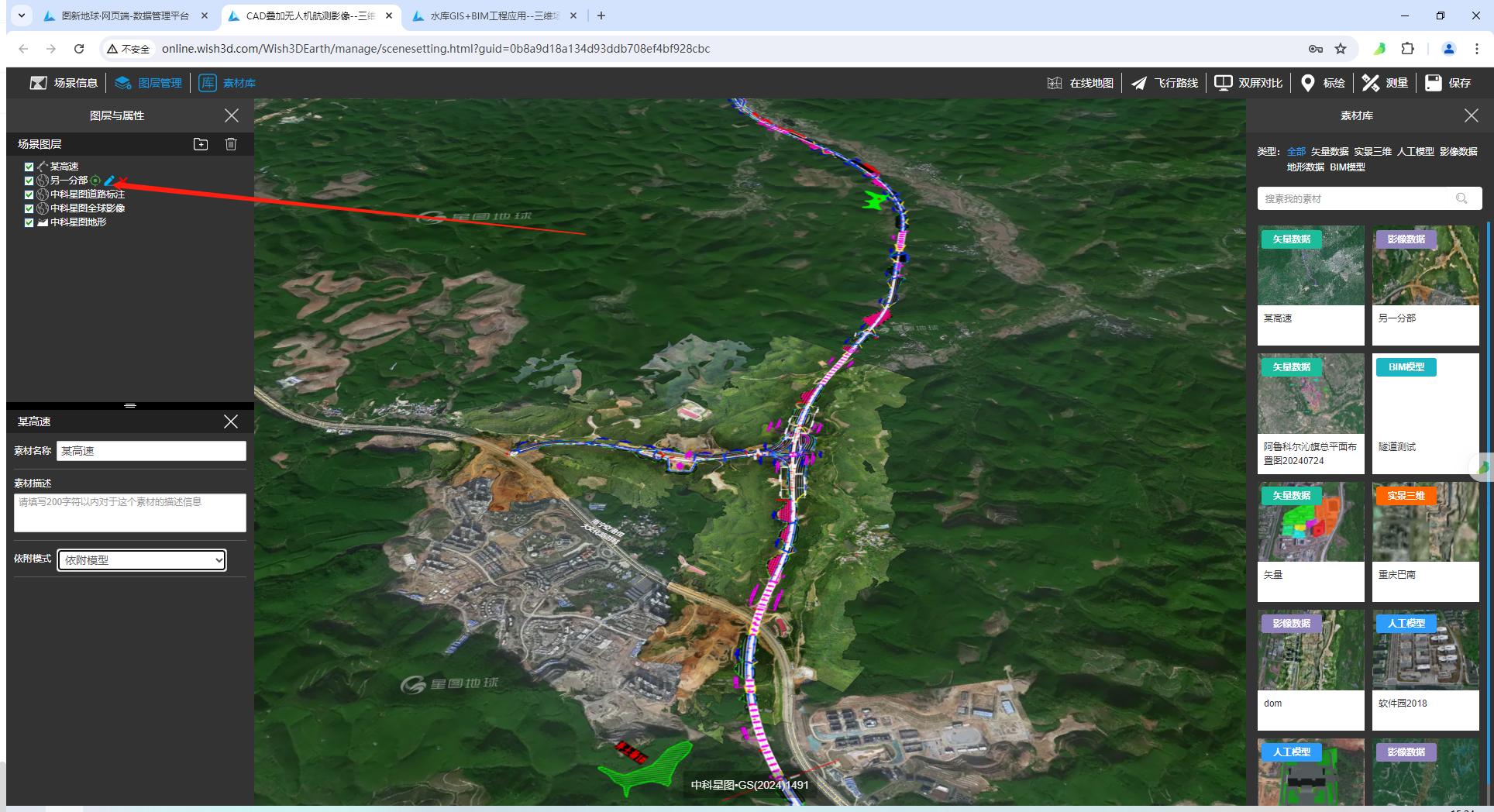

素材库：

矢量数据编辑

要素编辑

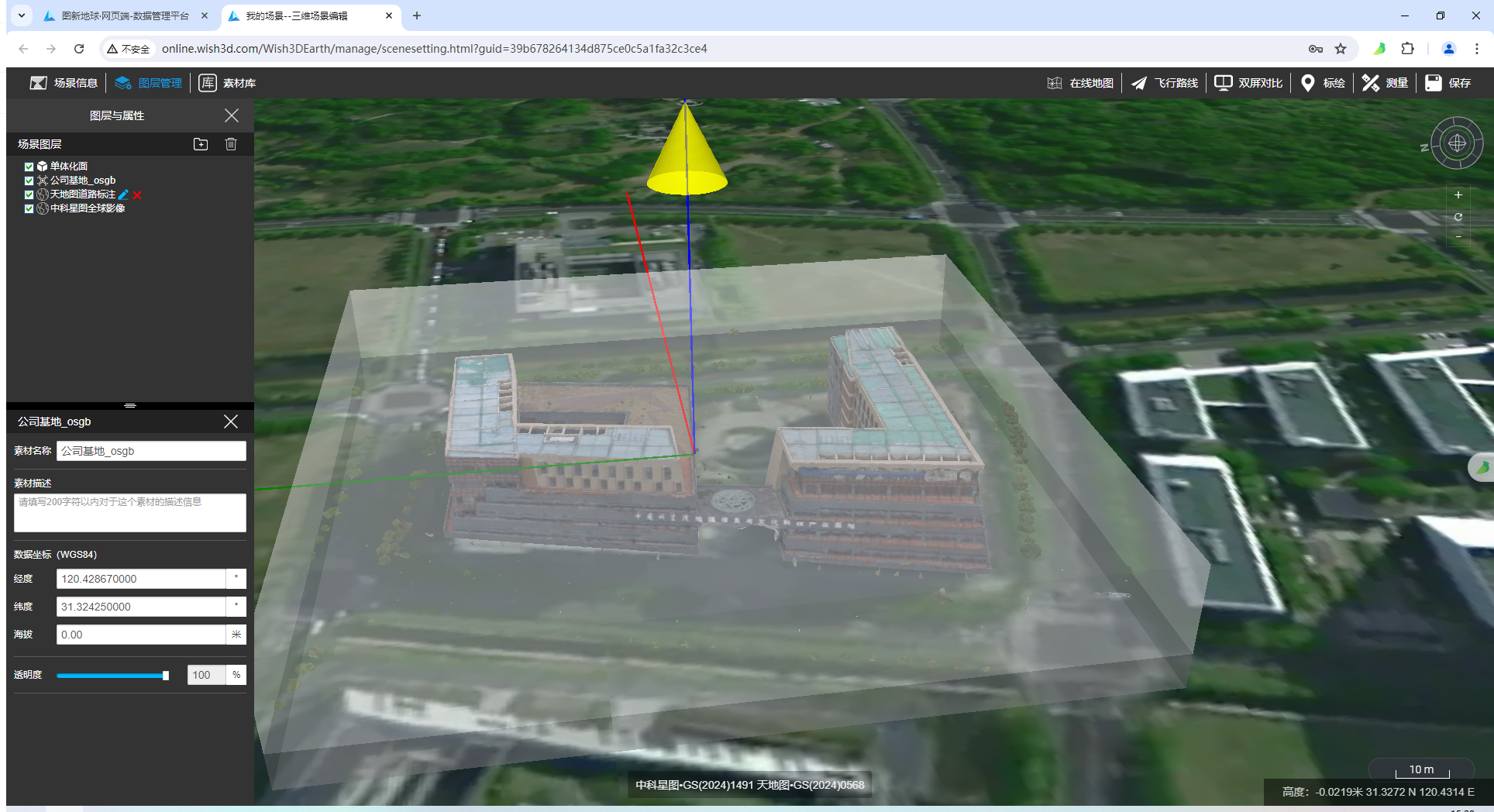

倾斜模型的编辑（一般是高度调整，用于匹配低分辨率的全局地形）

3.2.3【标绘】把思路和想法融合到地图上

只放数据，无法传递思路和想法。标绘可以解决这个问题。

图新地球网页端，提供了点、线、面、单体化、压平、水面、裁剪等7种类型的标绘。

【点】：主要用于添加摄像头、标注地名、设置警示信息、融合全景、图片、视频、外部链接等

【线】：一般用于表达撤离路线、选线方案、距离标识（和标注组合使用）、施工便道等

【面】：一般用于表达地块、水域、场地等

【单体化】：一般是对倾斜模型进行房屋单体化，可以实现倾斜模型点击弹出属性对话框

【压平】：主要是对倾斜模型进行压平，让设计模型和倾斜模型可以融合的效果更好。

【裁剪】：主要是用于修建倾斜模型，如果模型建模是没有设定边界，可能导致边缘处粗糙，可用此功能美化。

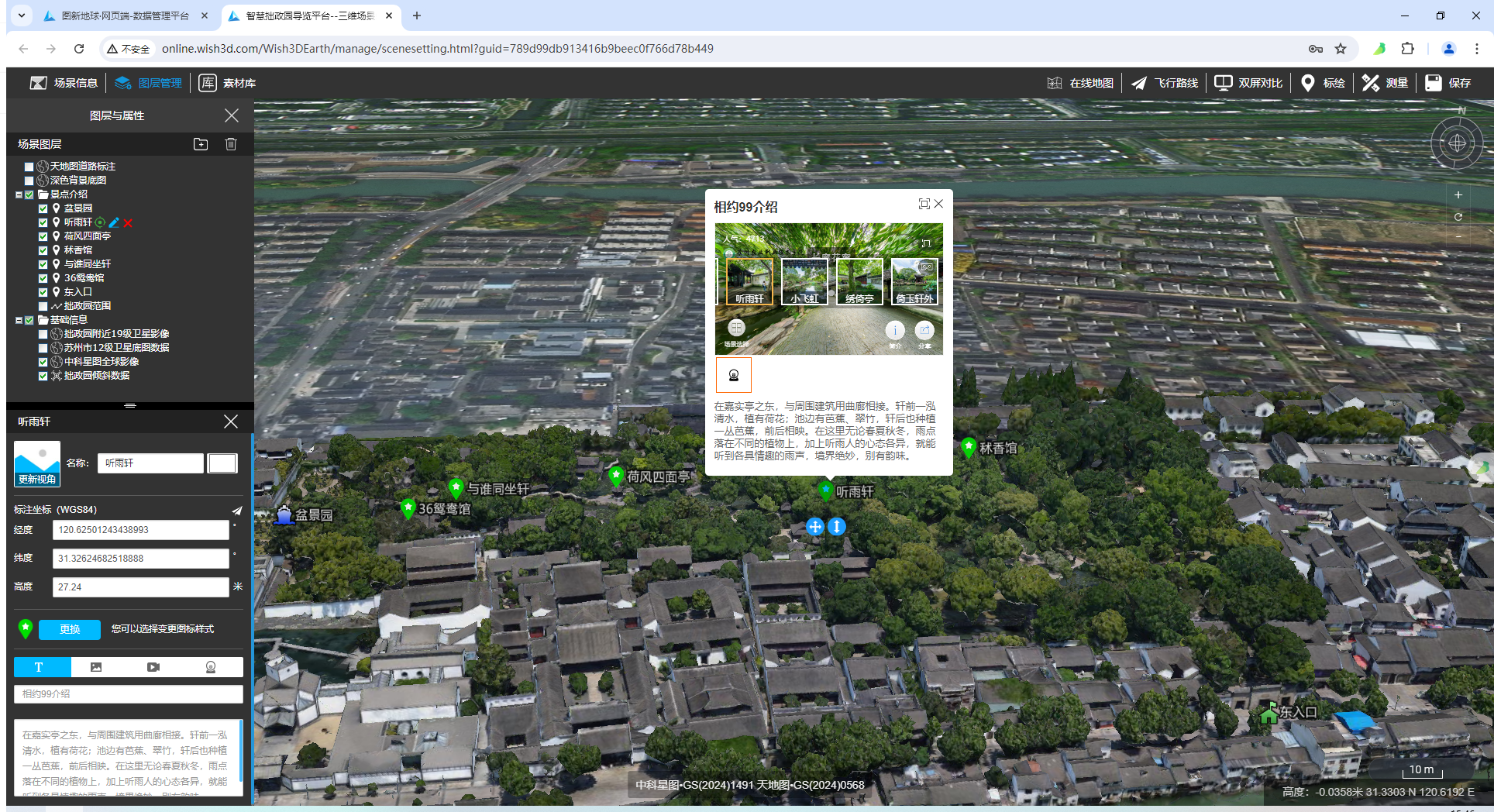

点标注：

线标注：

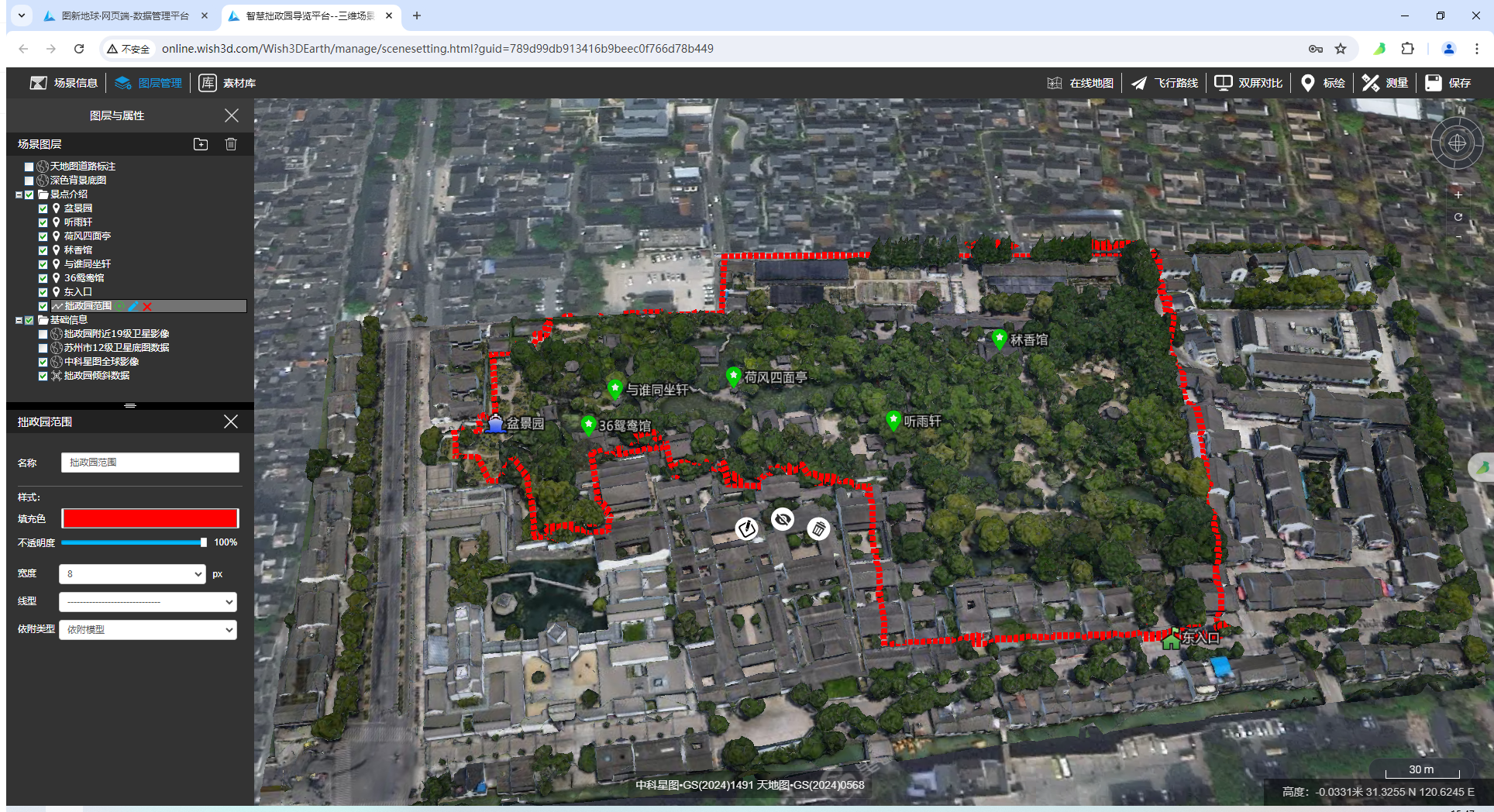

面标注：

单体化：

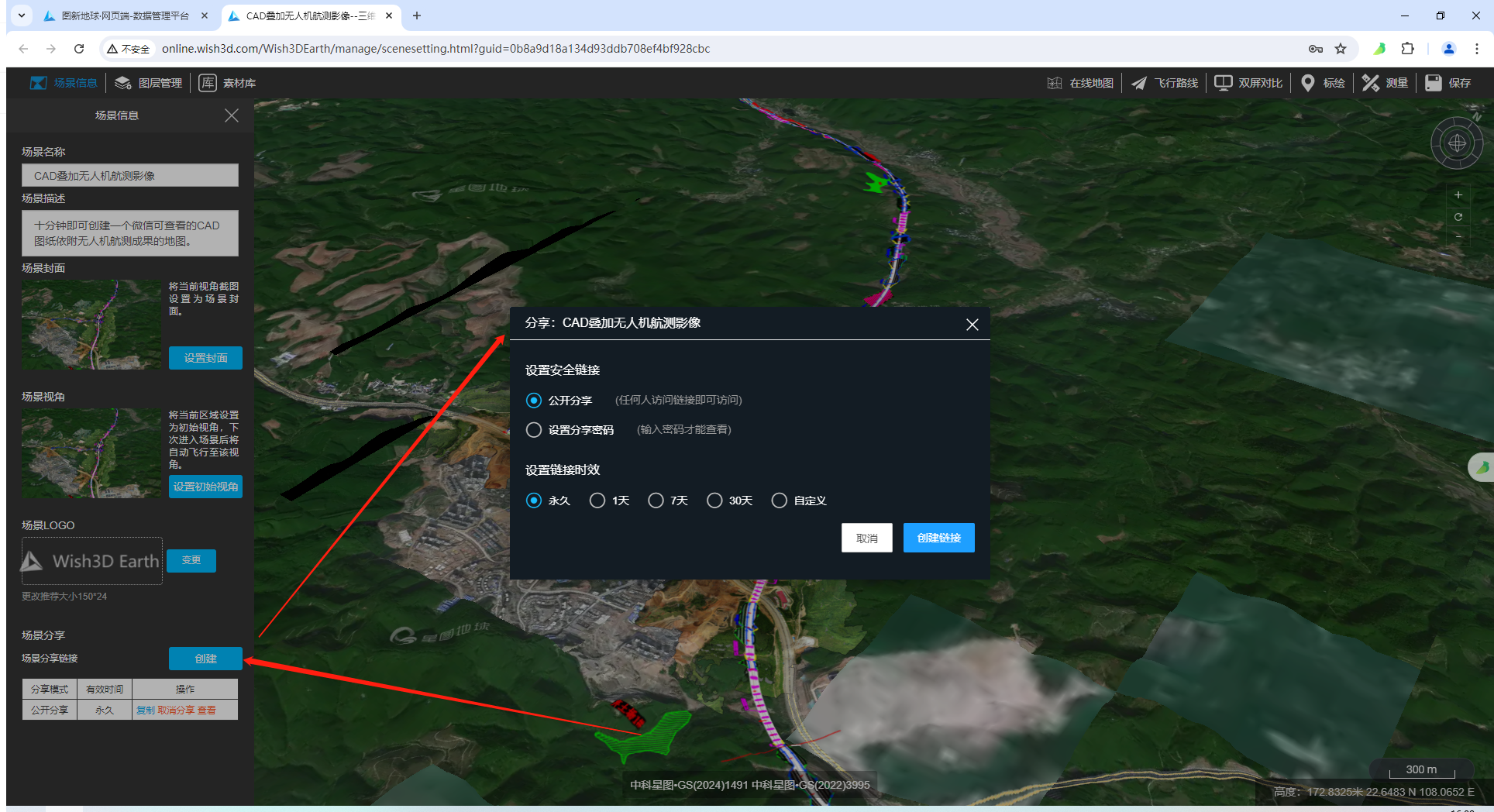

3.2.4【分享】限时分享与加密分享

配置编辑好了场景，不可能把账密都给出去，让别人去查看，需要创建一个独立的分享链接。

注意：

一个【场景】，可以创建多个链接，发给不同的人。

每个场景，都可设置默认的【初始视角】，让所有人打开链接，就能默认定位到项目所在地。

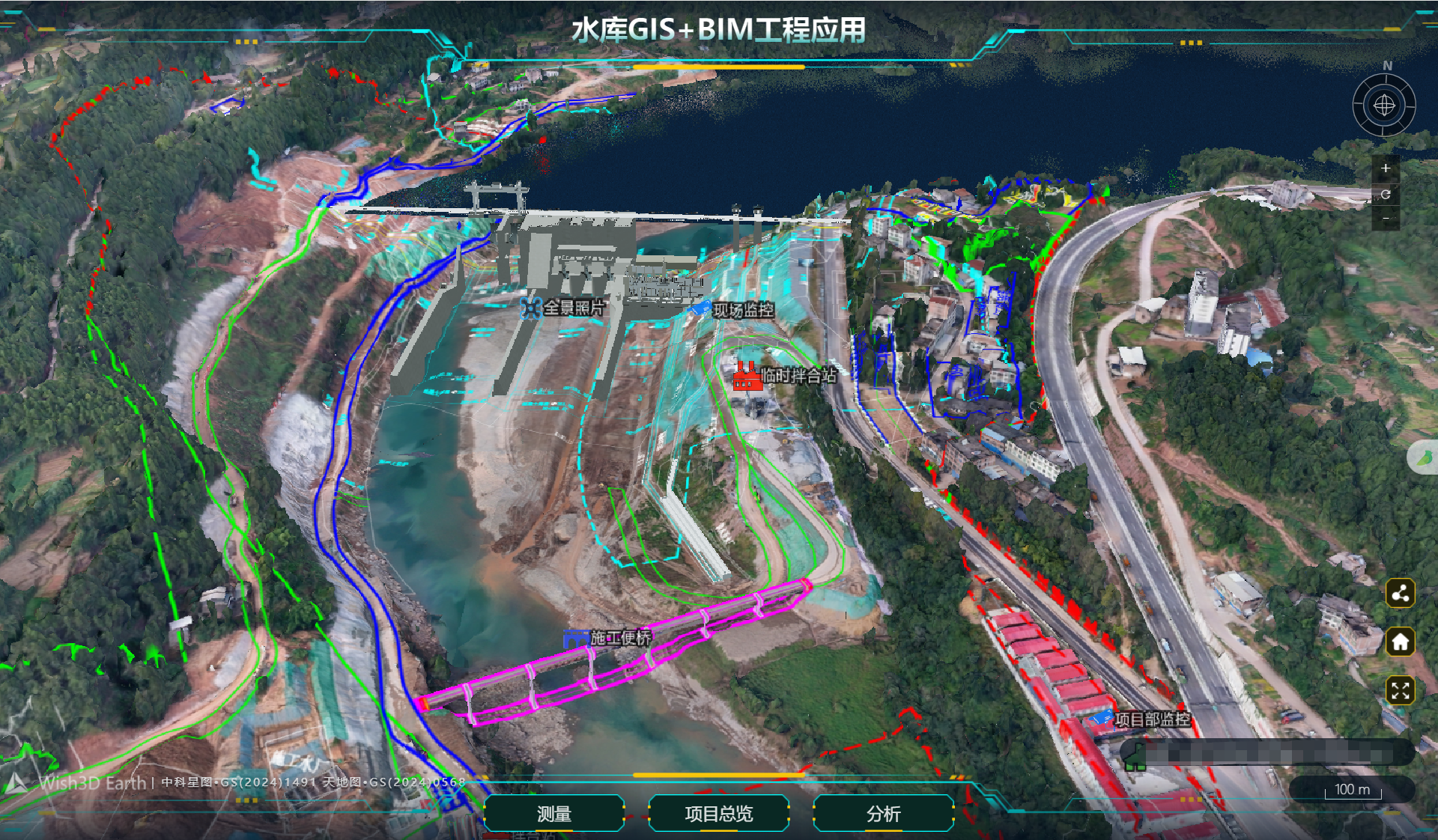

3.3【浏览查看】漫游路径、双屏对比、量测分析等

链接地址分享出去后，既可以在电脑的浏览器上查看，也可以直接在手机微信、手机浏览器上查看。

注意：对于电脑端的浏览器，推荐360极速、chrome、safari。

对于场景的浏览，

可以通过【图层列表】对数据进行定位，显示隐藏的控制

通过【测量】模块，在场景中进行坐标测量、距离测量、面积测量

通过【飞行列表】，可以查看场景编辑中预设的浏览路径

通过【分析】模块，可在场景中进行光照分析、可视域分析、方量分析

图层列表：

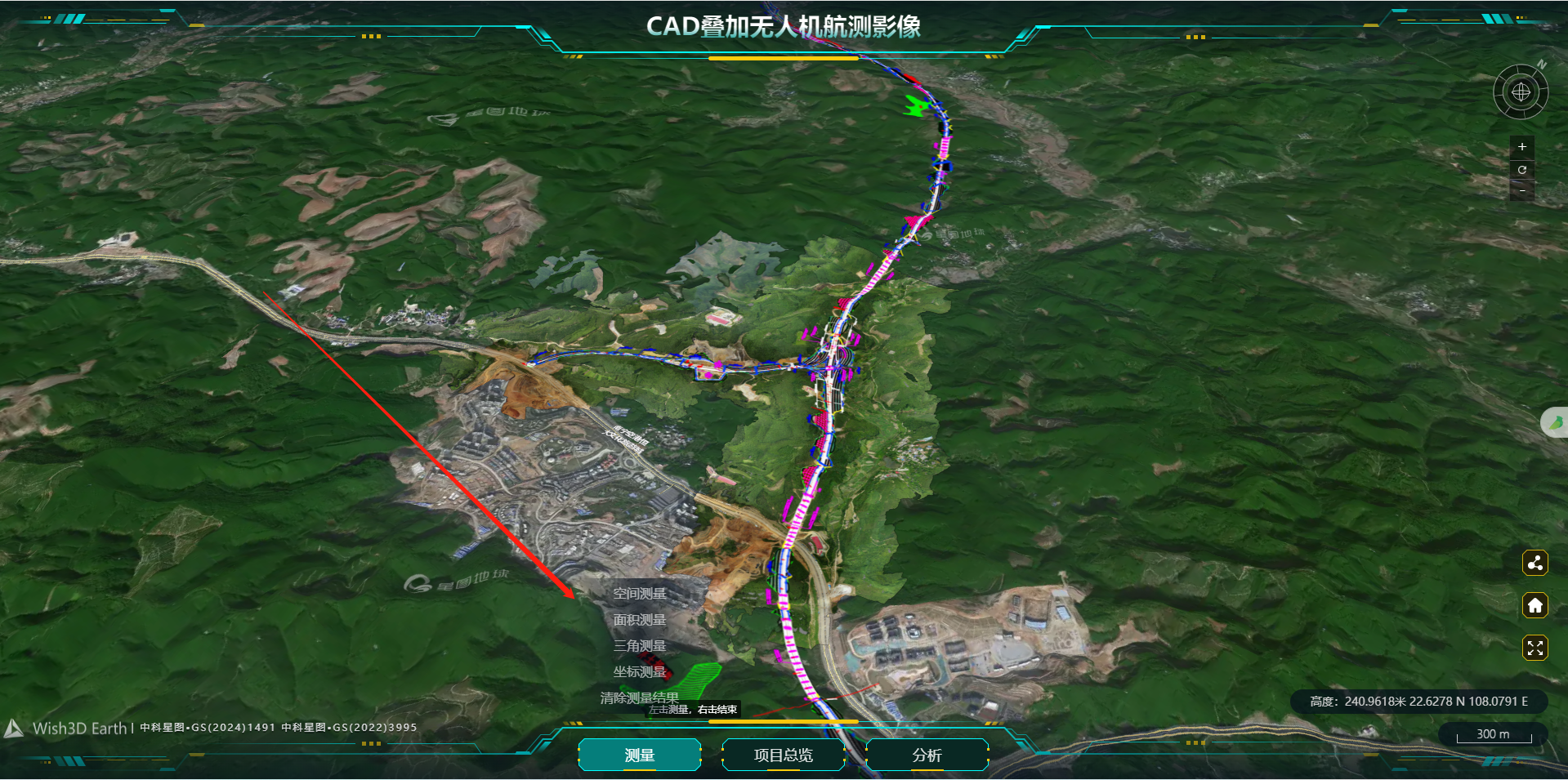

量测

分析

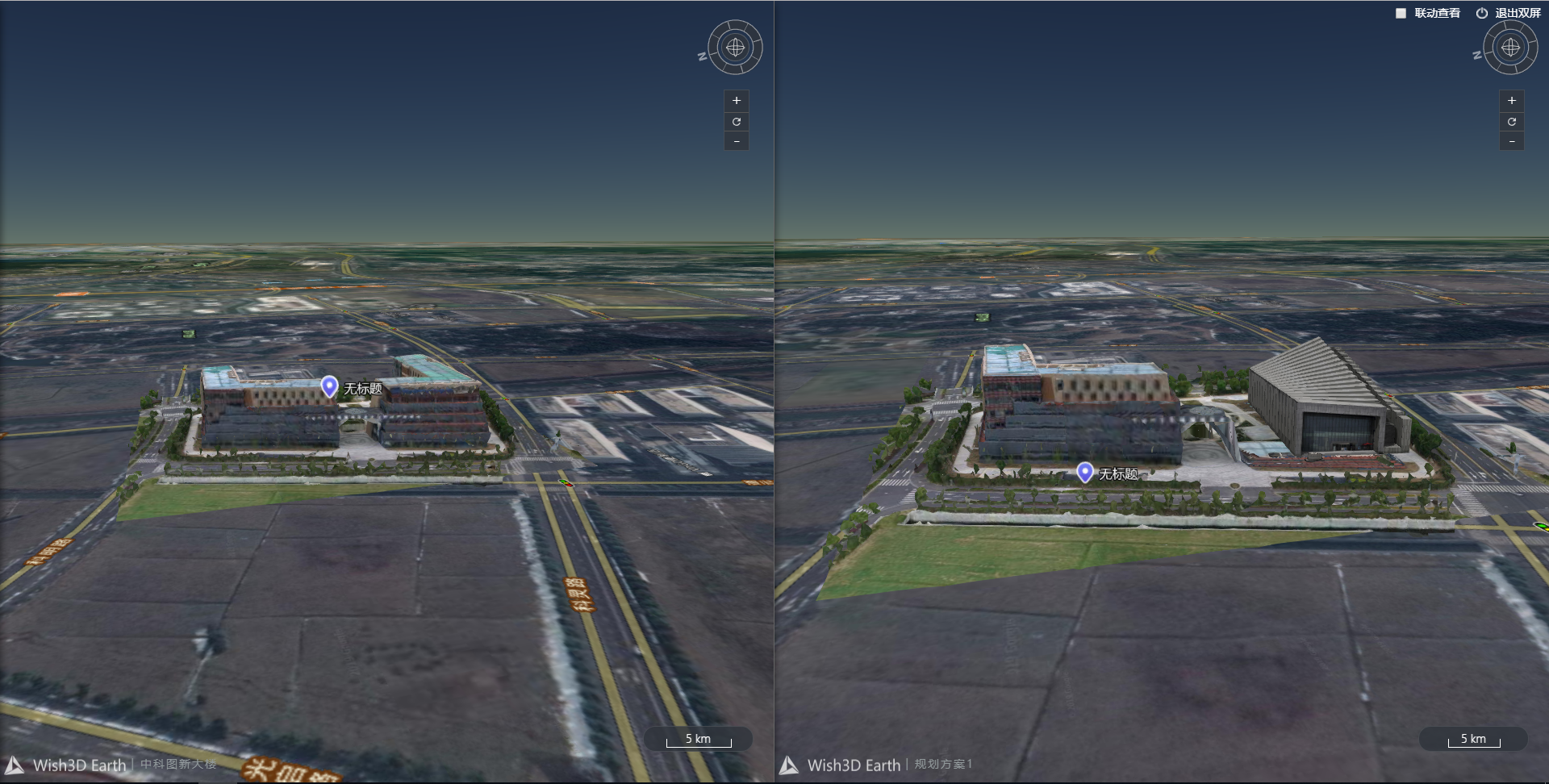

双屏对比：

日照分析：

3.4【团队管理】协作与权限

无人机航测经常有明确的分工，航测的，内业建模的，出图的。

通过【团队】的概念，可以把不同的岗位、角色组织到一起。大家各自登陆自己的账号，把数据上传到同一个团队里面。

在这个过程中，数据是和【团队】绑定的。每个账号都可以创建多个团队，也可以加入别人的团队。

加入团队需要团队负责人审批通过。

加入到团队的成员，可以通过【角色】控制其权限。

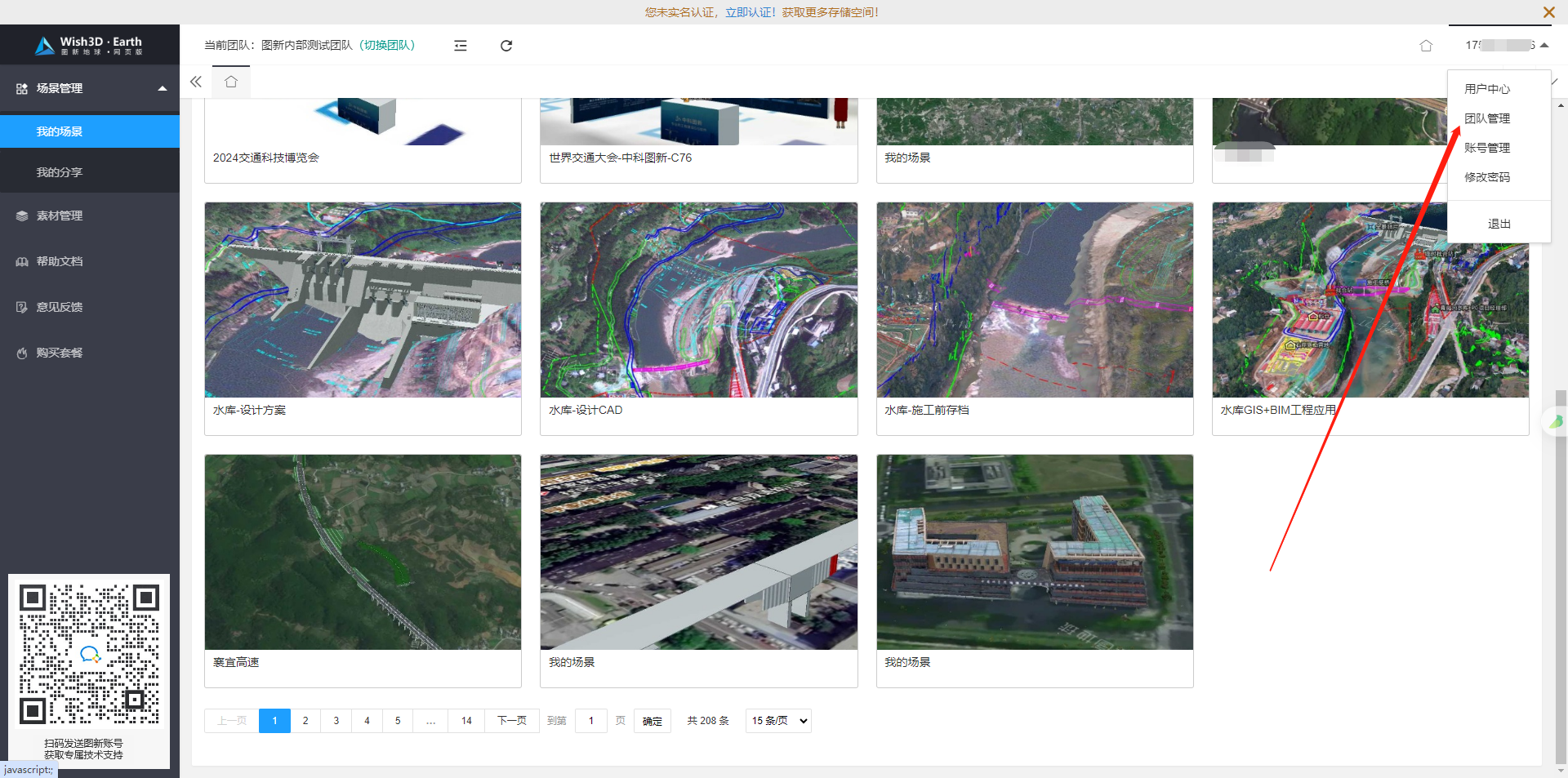

团队管理入口

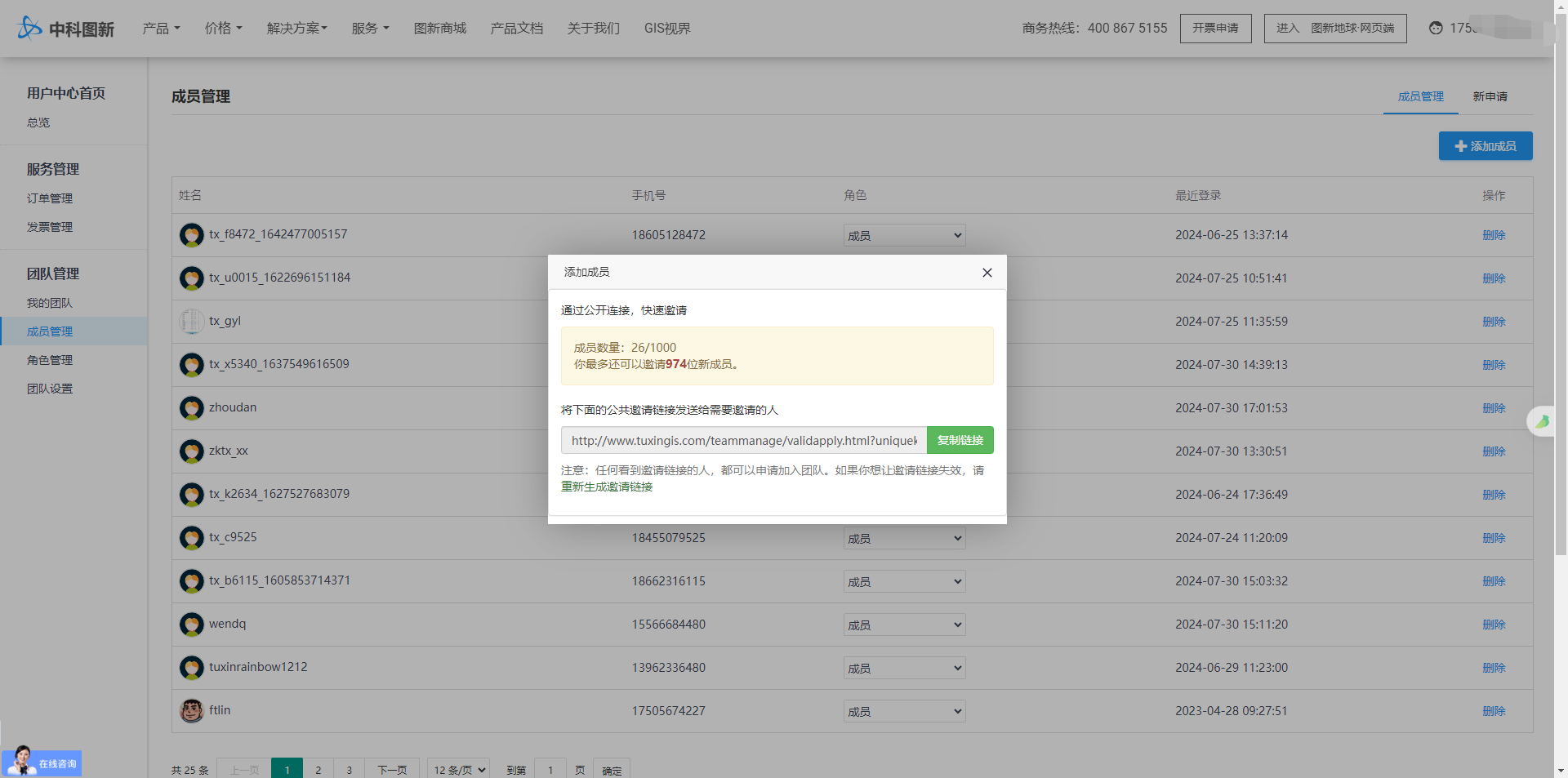

成员管理

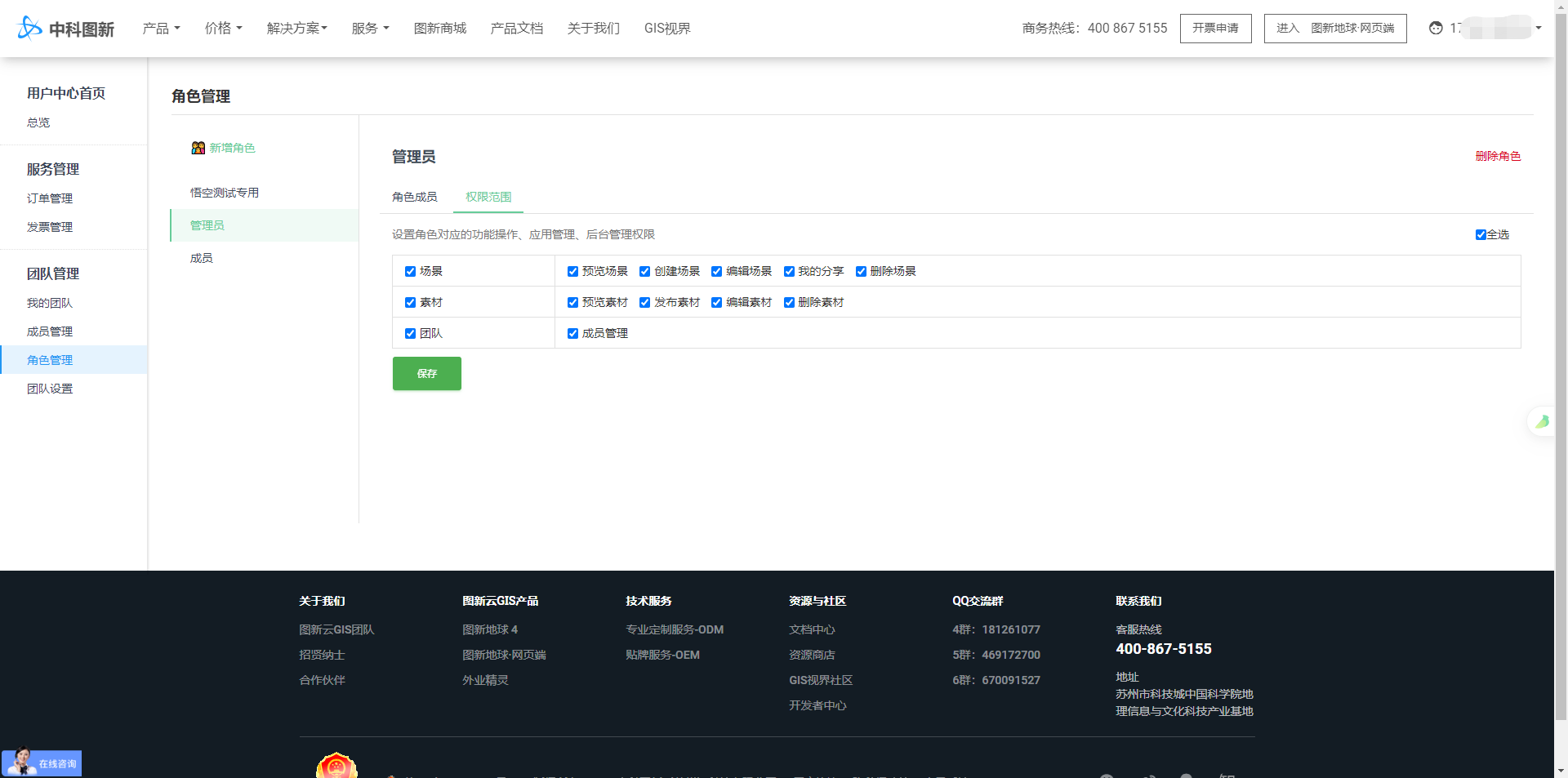

角色管理

4.图新地球网页端套餐的选择

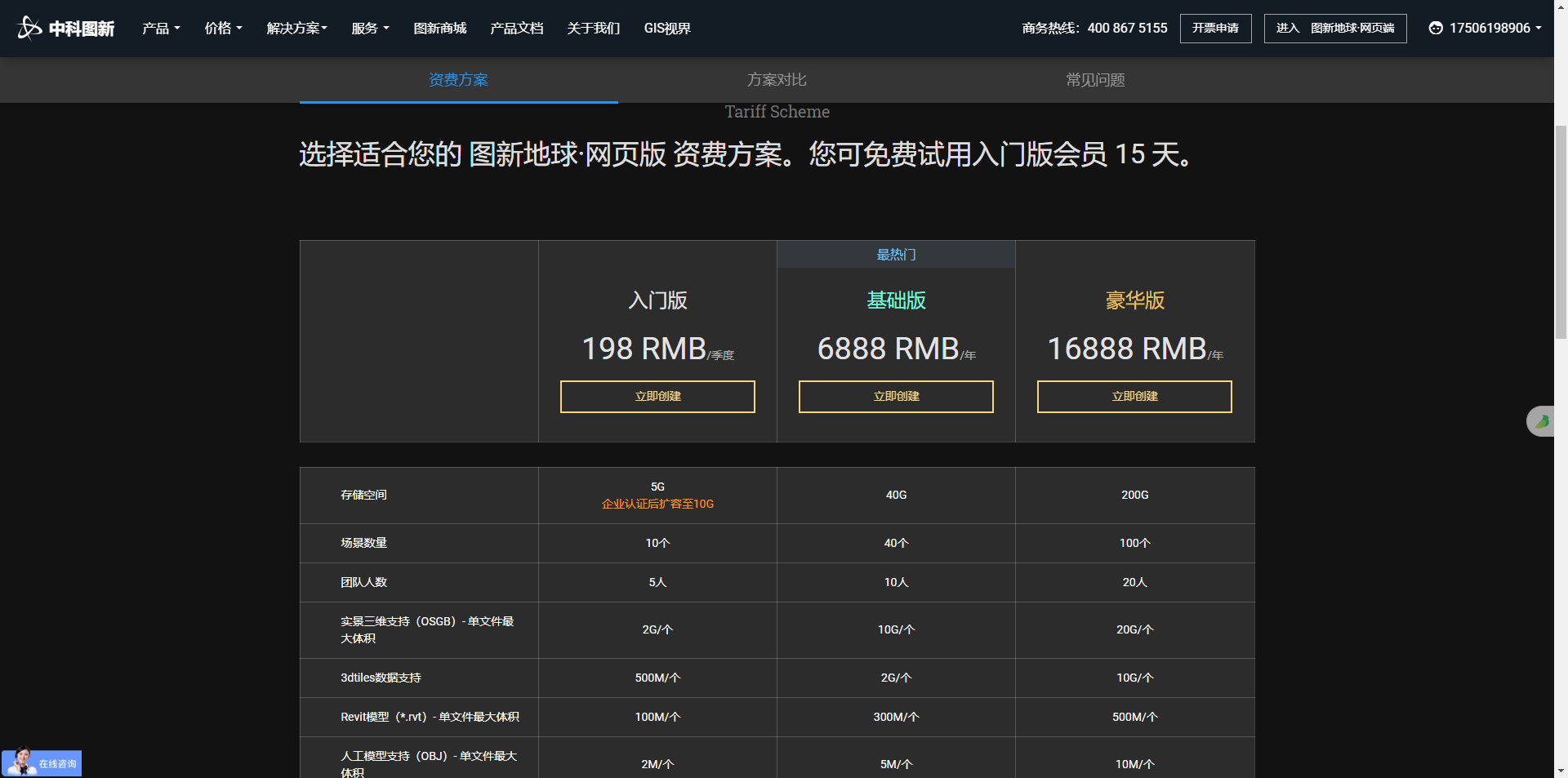

图新地球网页端是按年付费的SAAS服务，当前有三种套餐可供选择，【入门版】、【基础版】、【豪华版】

三个版本最核心的区别就是【数据存储空间】【单文件的体积大小】

【入门版】：适合数据量小，单文件不大的场景，如高校的老师研究性使用，个人或者测绘小团队，展示测绘成果。

【基础版】：适合门户网站展示，3-5个项目场景搭建

【豪华版】：适合5个以上项目的构建，单文件体积比较大的情况。

图新地球网页端_Wish3D Earth与服务详情_中科图新

5.日常应用小技巧

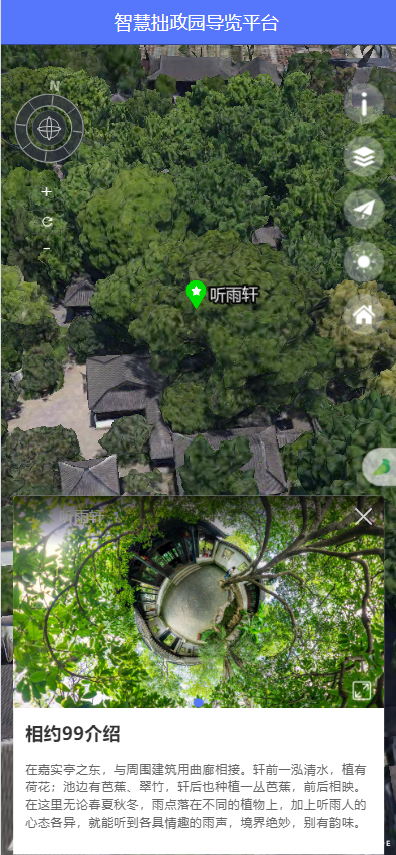

1.720云的全景，通过点标注和数据融合到一起

2.倾斜模型加载到场景中看不见，点击编辑按钮，看看模型是否跑到了地形下面。

3.如果建模时没有做水面约束，可以通过模型压平和水面绘制进行美化

4.分享出去的链接，如果有方案更新了，直接编辑【场景】保存就好，别人二次打开就是新的内容

5.对于部分既需要查看，有不需要一直展示的，可以默认设置为隐藏状态，需要查看的时候再显示出来。

6.对于多期数据，可构建两个场景，并配置双屏对比，进行展示。

7.如果对于数据有预期的浏览路线，可以预设飞行路径，其他人打开场景，可以自动播放。
