依据网格中心点反演生成网格

应用场景：获取了网格的中心点数据，需要根据点生成网格面，探索了FME的处理方法，走了点弯路。

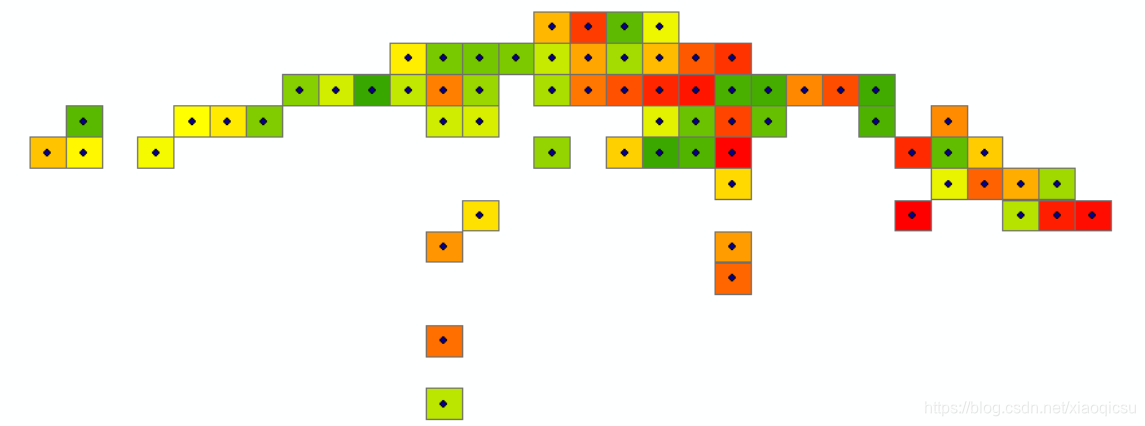

数据生成效果如下：



处理过程如下：

第一步：计算网格边长，通过量算最近两个点之间的坐标差，计算坐标增量：mx=横向边长/2     my=纵向边长/2

第二步：生成网格，生成网格采用FME软件生成，输入数据为CSV格式，数据内容如下：

方法1：使用LineBuilder处理器构建

•   给记录增加ID字段，进行流水号赋值   1,2,3,4....
•   根据中心点，按顺时针计算网格四个角点（实际为5个点，起点和终点同一个），存储在list中。对四个角点根据进行暴露为5条记录，同时将角点在list中的index也进行暴露。使用vertexCreator对点进行创建，使用Sorter对数据先按ID再按index进行排序，使用LineBuilder对数据进行构面，输出结果。由于起点和终点相同，LineBuilder会判定为输入的对象为面。

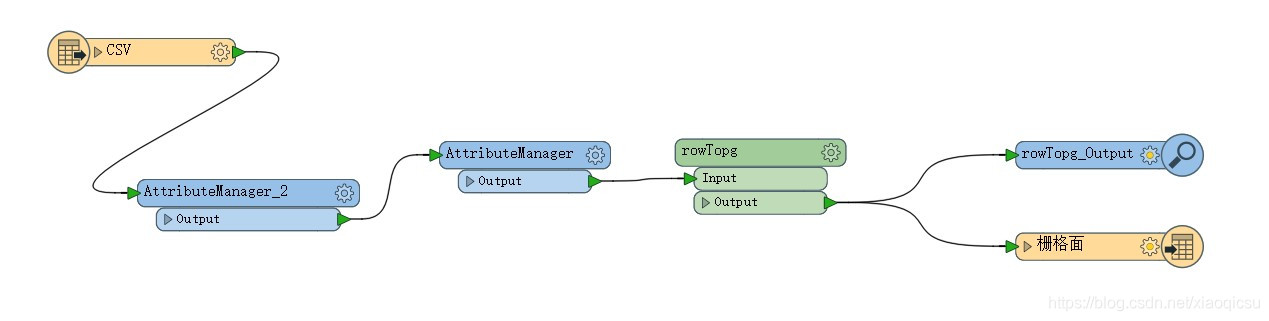

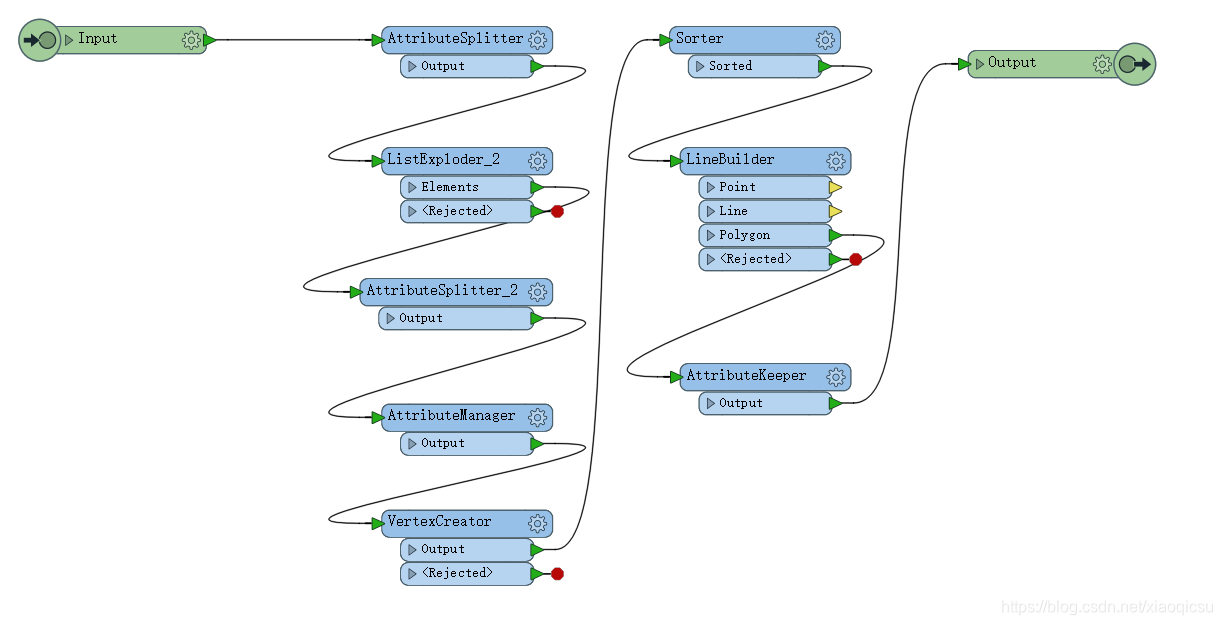

FME模板如下：

     方法1特点：流程复杂，性能低下，只满足小数据量要求

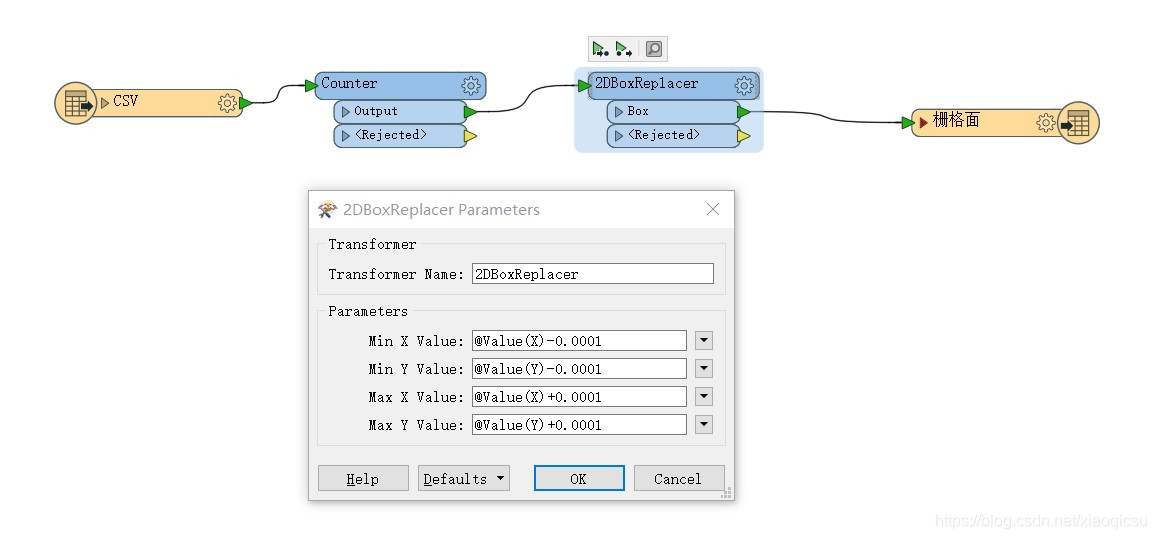

方法二：使用2DBoxReplacer处理器，直接生成，简单粗暴。

    方法2特点:  简单、高效

总结：上述两种方法只是对数据进行简单的数据操作，并不复杂，但由于对FME不够熟悉，走了点弯路。

在性能上看，在少量数据的情况下，方法1可以满足要求，但是在大批量情况下，数据会在Sorter处出现阻塞，需要等待所有数据处理完成，方可进行后续处理，性能出现瓶颈，无法满足要求。后经专业人士指点，采用2DBoxReplacer对数据进行处理，可以完全满足要求，并避免了性能上出现瓶颈。
