4种基站相关概念——宏基站、微基站、皮基站、飞基站

根据3GPP组织的规则，无线基站分为4类，分别是宏基站、微基站、皮基站和飞基站。

4种基站的区别如下表格所示：

类型			单载波发射功率（20MHz带宽）	覆盖能力（覆盖半径）
名称	英文名	别称
宏基站	Macro Site	宏站	10W以上	200米以上
微基站	Micro Site	微站	500mW - 10W	50~200米
皮基站	Pico Site	微微站 企业级小基站	100mW - 500mW	20~50米
飞基站	Femto Site	毫微微站 家庭级小基站	100mW以下	10~20米

这4种基站，说白了，就是根据功率来划分的。宏基站功率最大，覆盖范围也就最大。飞基站功率最小，覆盖范围自然最小。

微基站、皮基站和飞基站，通常合称为“微小站”。皮基站和飞基站，比微基站更小，通常合称为“皮飞站”。

1、宏基站

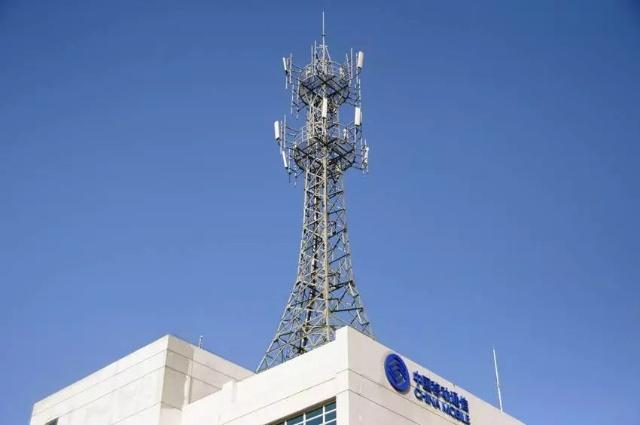

经常在室外布设的，就是宏基站；如下图

2、微基站

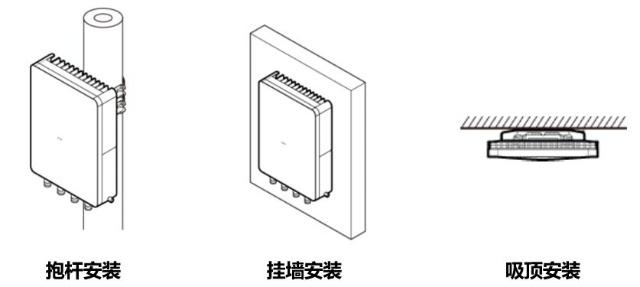

经常摆放在室内或人口密集区域的，就是微基站；如下图

3、皮基站

它的真名叫做Pico Site，简称皮站。

Pico是什么意思？百万分之一，微微，通常指非常微小。

百万分之一微小的基站，这是什么鬼？微米大小的基站？

显然不太可能，现在的技术还没有那么先进。

其实，皮基站是一种比微基站更小的基站，为了体现级别差距，所以用了Pico（微微）这个词。

说了半天，皮基站到底长什么样？

皮基站是一类基站的统称。每个设备厂家，都有自己的皮基站系列，有自己的命名方式。不同厂家的皮基站，形态差别也比较大。

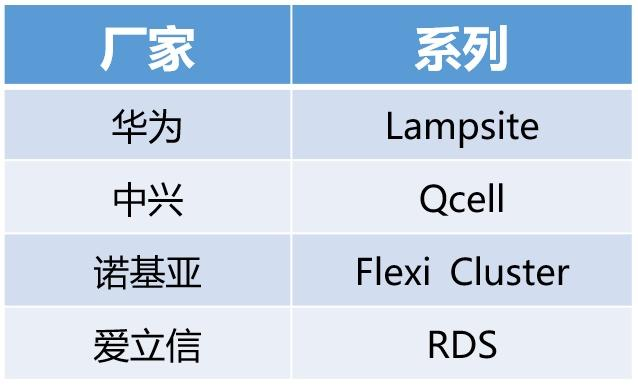

主流设备厂家分布式皮基站产品系列命名如下：

其中，爱立信的RDS，就是Radio Dot System。

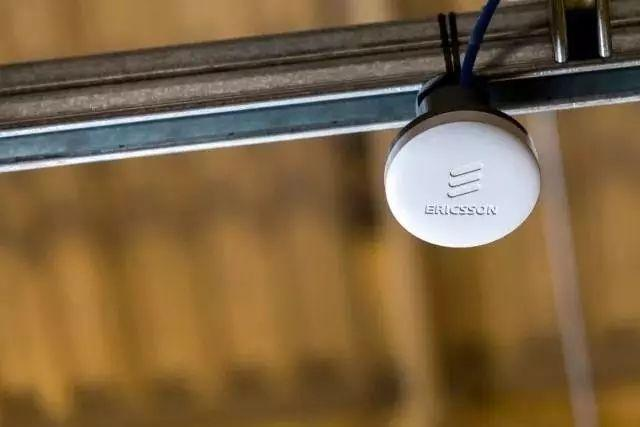

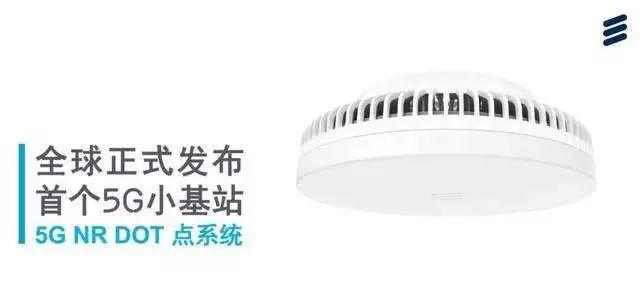

Dot是一个非常小巧的天线元件，之前爱立信发布全球第一个5G小基站，就是一个Dot，当时全网刷屏，大家一定见过：比一个巴掌还小，如下图

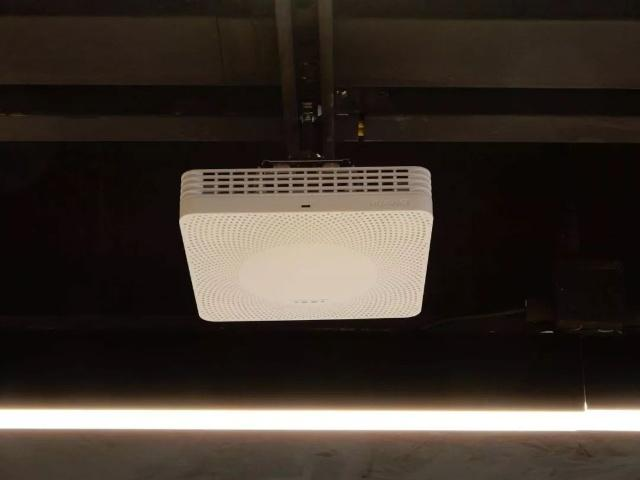

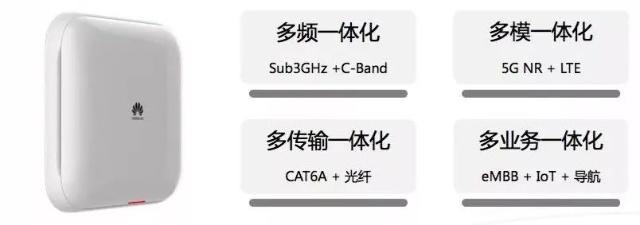

 华为的Lampsite，像一个白色大方砖，如下图

 确切地说，上面那个白色盒子，是华为皮基站系统的一个部分，而非全部。

皮基站分为一体化皮基站和扩展型皮基站，还有单载频、双载频之分。

扩展型皮基站，也叫分布式皮基站，通常由基带单元（BBU）、集线器单元（RHUB）、射频拉远单元（pRRU）组成。

举例：华为Lampsite系列——扩展性皮基站

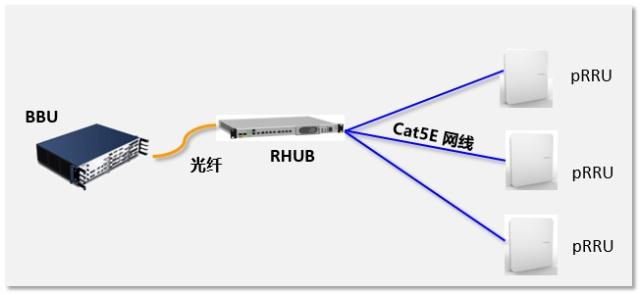

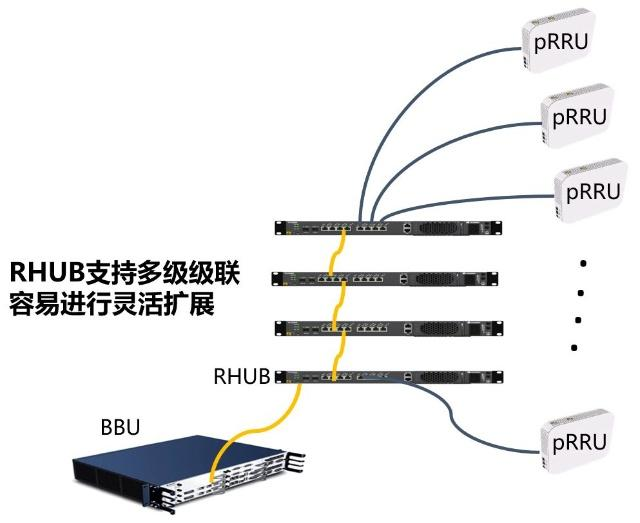

如果只用于4G LTE，是这样的：

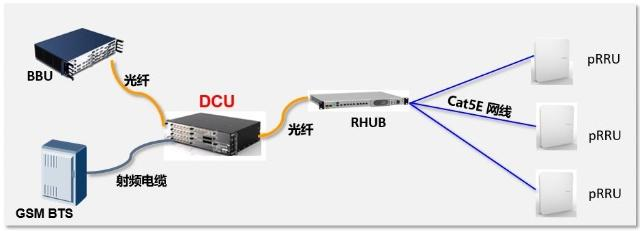

如果需要支持4G LTE和2G GSM两种制式，需要加上DCU，是这样的：

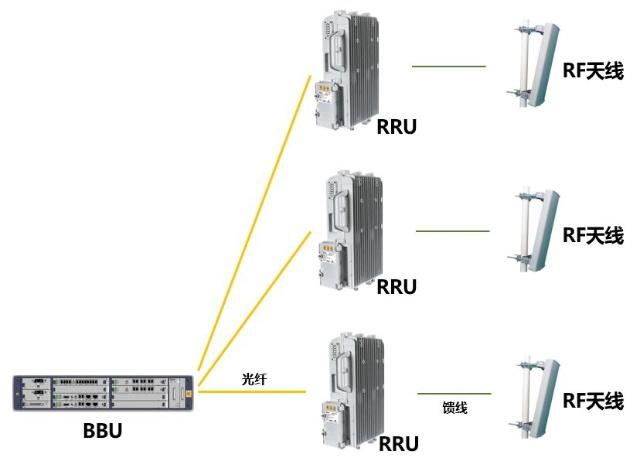

和正常的宏基站对比一下：



 其实差别也不大。BBU是一样的，多了一个RHUB。然后RRU变成了更小的pRRU（pico RRU），pRRU里面有天线。

 DCU，就是DAS Control Unit，接入合路单元。主要是因为有GSM，所以需要它。DCU主要把GSM射频信号转化为数字信号，并将GSM数字信号和TDL基带信号进行合并，然后通过CPRI接口送给RHUB。

 RHUB，其实就类似于一个HUB（集线器），集线器单元。



大家需要注意一下，RHUB到pRRU，用的是网线连接。以前我们用的网线，都是百兆千兆网线。如果是4G LTE皮基站，用的网线更高级一些，是Cat5E网线，速率可以达到2.5Gbps。如果是5G皮基站，那要求就更高了，将会是Cat6A网线，理论速率将达到10Gbps

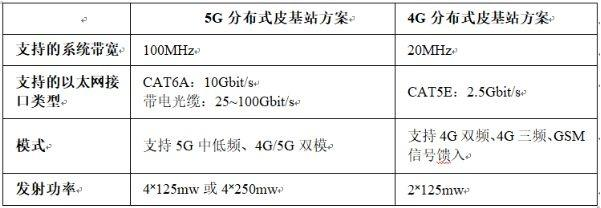

5G分布式皮基站与4G分布式皮基站的对比

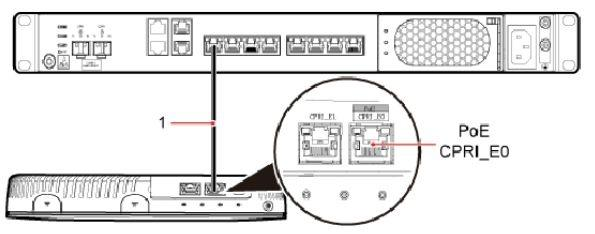

还有一个地方需要注意，pRRU是可以不需要市电供电的，它可以通过网线POE（Power Over Ethernet）的方式供电（不能超过80米）。这样的话，安装时不需要专门布设电线，方便很多。 一根网线（上面是RHUB端口，下面是pRRU）

以上，就是分布式皮基站的系统组成。一体化皮基站就不多介绍了，把BBU、pRRU这些东西凑在一块，就成了一体化。

一般来说，一体化皮基站覆盖较小较简单的区域。对于较复杂的区域，都会使用分布式皮基站，方便扩展。

 之所以需要大力建设皮基站，主要目的，就是为了增强室内网络覆盖的质量。

对实际网络的抽样调查，几乎80%以上的用户流量来自室内（Indoor）。而且，80%以上的用户投诉，也来自室内。这些投诉，主要集中在信号质量上。

 No signal（无信号）、Weak Signal（信号差），占了投诉的大头

现在，拥有手机的用户越来越多，用户对流量的需求也不断增加，网络的运行负荷也随之增加，问题就变得愈发严重。

以前，我们靠传统的室内分布系统DAS，来解决室内信号覆盖问题。

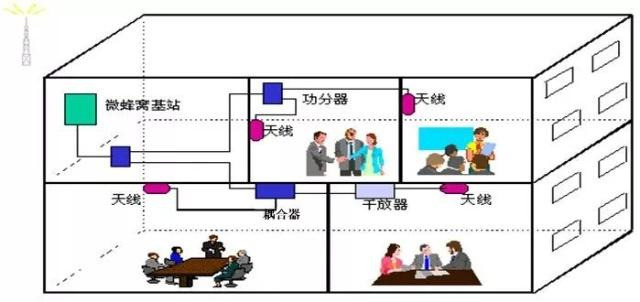

室内分布式天线系统（DAS，Distributed Antenna System），简称室分

但是，皮基站相对传统室分来说，具有更多的优点。

第一点，皮基站的安装更加方便，工程实施周期短，有利于大幅降低项目成本。

第二点，皮基站采用网线（传统室分是馈线），材料成本也大幅降低，而且比传统室内少了很多机房配套设施，同样降低了成本。

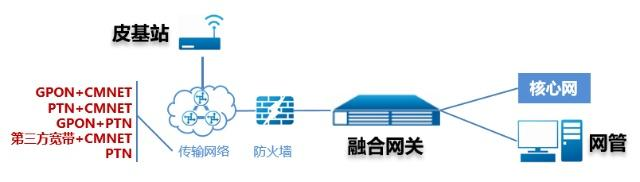

第三点，这一点很特别，我们知道，传统基站，从BBU到核心网，是走的像PTN这样的专门的承载网络。但是，皮基站除了PTN之外，甚至可以通过GPON或其它Internet连接，与核心网相连。

　　　　　　　　　　　　　　　　支持多种回传方式

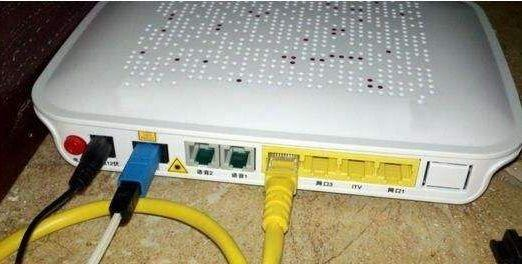

GPON是啥？就是你家的固网光纤宽带啊，FTTH（光纤入户）那个。

 这样一来，部署皮基站就更加灵活了，也有利于减少成本。

第四点，皮基站天生支持MIMO多天线技术，容量更高，能够满足人口密集的热点区域覆盖。

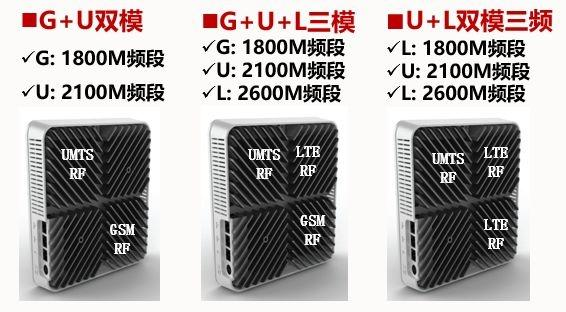

 　　　　　　　　　　　　　　皮基站还轻松支持多频段多制式

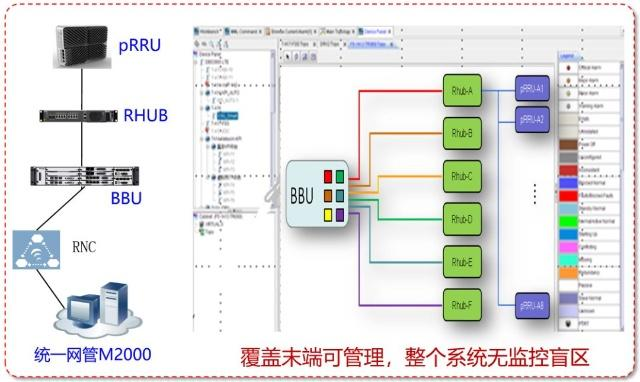

最后一点，皮基站可以接入运营商的网管（网络管理系统），支持每一级的状态监控，有问题更容易排查，易于维护。

 正因为如此，皮基站被广泛应用于住宅、商场、酒店和体育馆等场景，强化网络覆盖，提升用户体验。

 5G时代即将到来，因为频率更高的原因，5G的信号传输距离和穿透效果将明显弱于4G。

所以，皮基站，以及前面我们提到的飞基站，将会是增强网络覆盖的重要帮手，会越来越多地出现在我们身边。

4、飞基站
