斜度线在CAD中你是怎么画的？

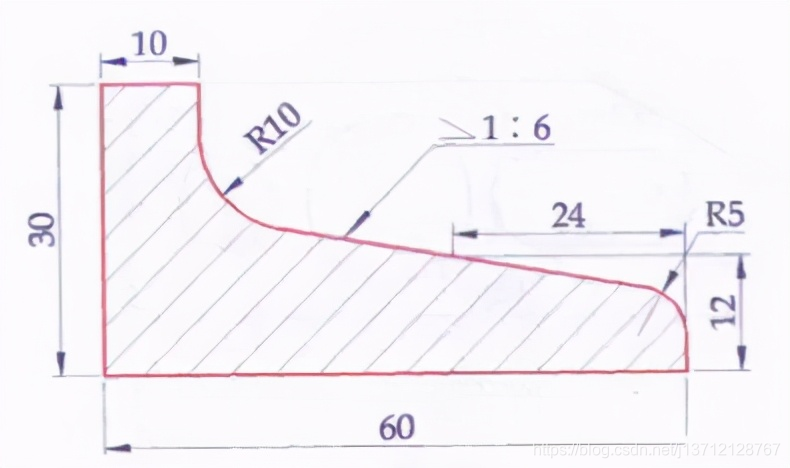

以上图来讲解斜度线的画法：

首先了解一下什么是斜度，如上图所示1:6的斜度线就是对应斜线直角边的长度比。

斜度线绘制要点：

1、找到斜度线上任意一点

2、按斜度比绘制两直角边，连接两直角边上的点，即得斜度线

3、延长斜度线

本题绘制过程：

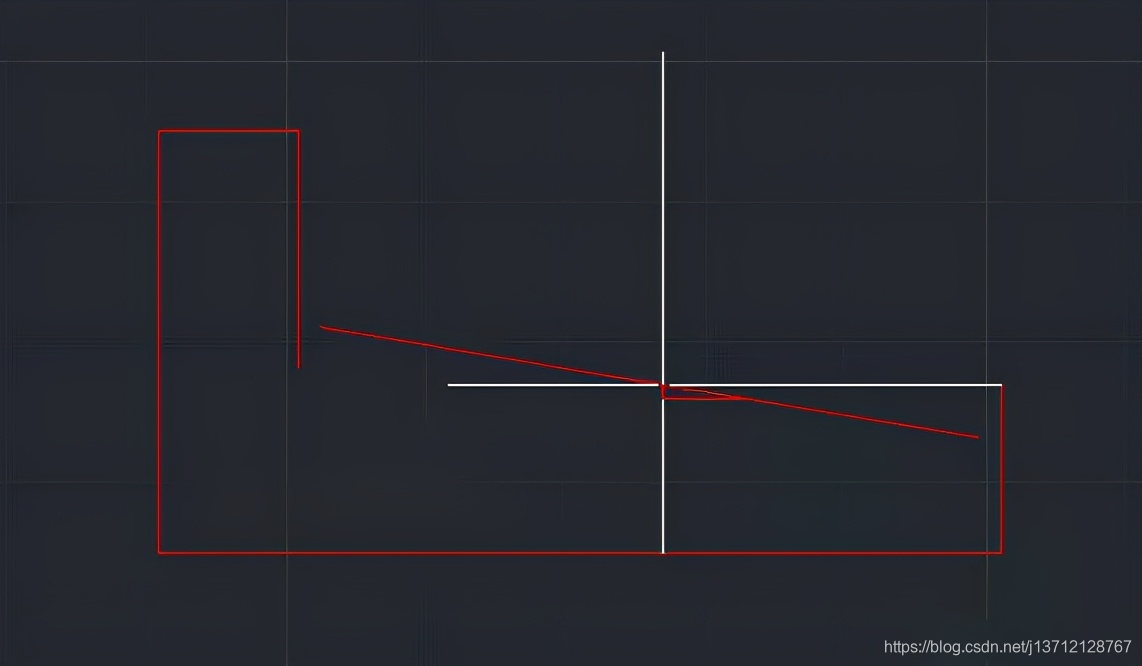

1、绘制下图，白色线的交点即为斜度线上的一点；

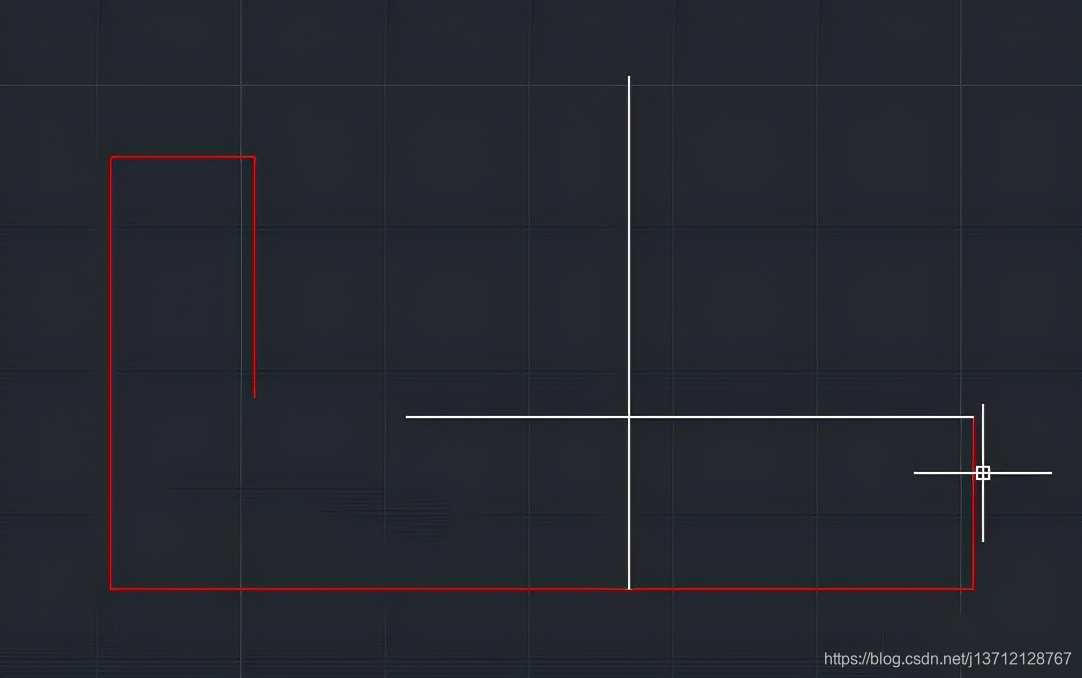

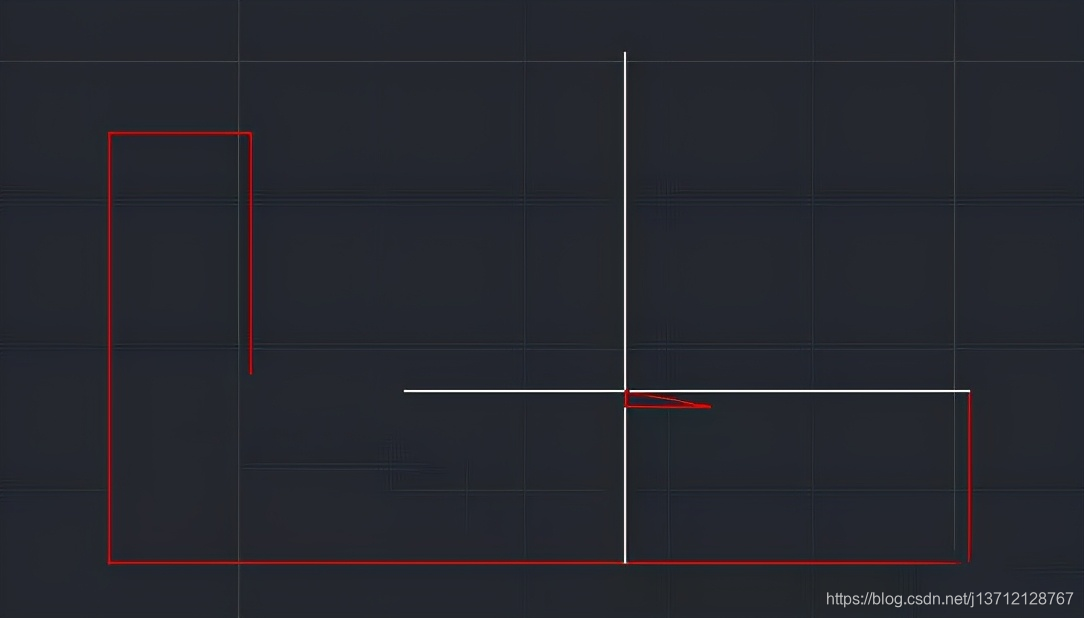

2、按斜度比绘制斜度线；

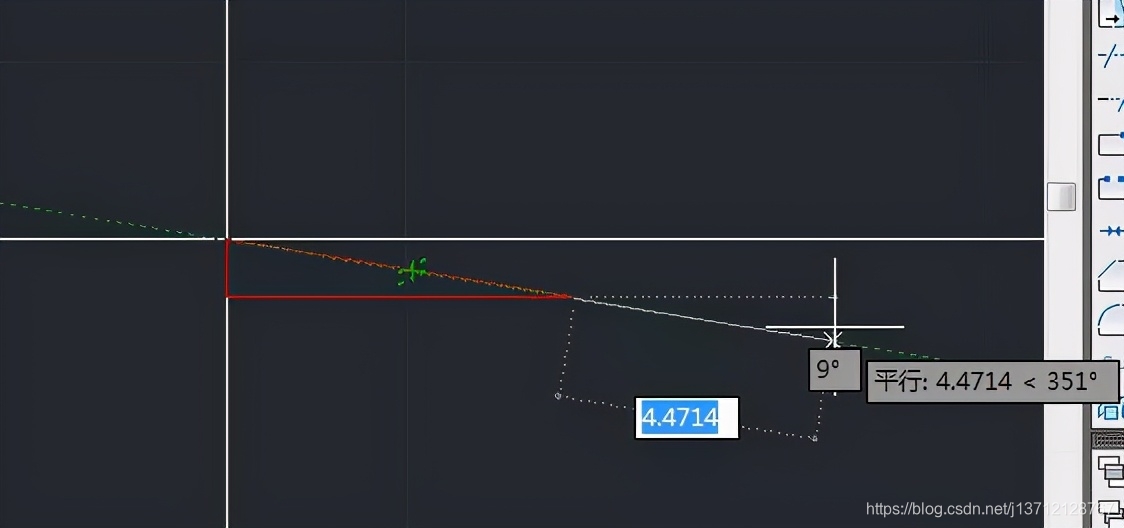

3、延长斜度线，这里要捕捉使之平行；


4、倒角即可。

最后删除两个直角边即可。
