【2选择、编辑“几何”、“特征”和“模型”】

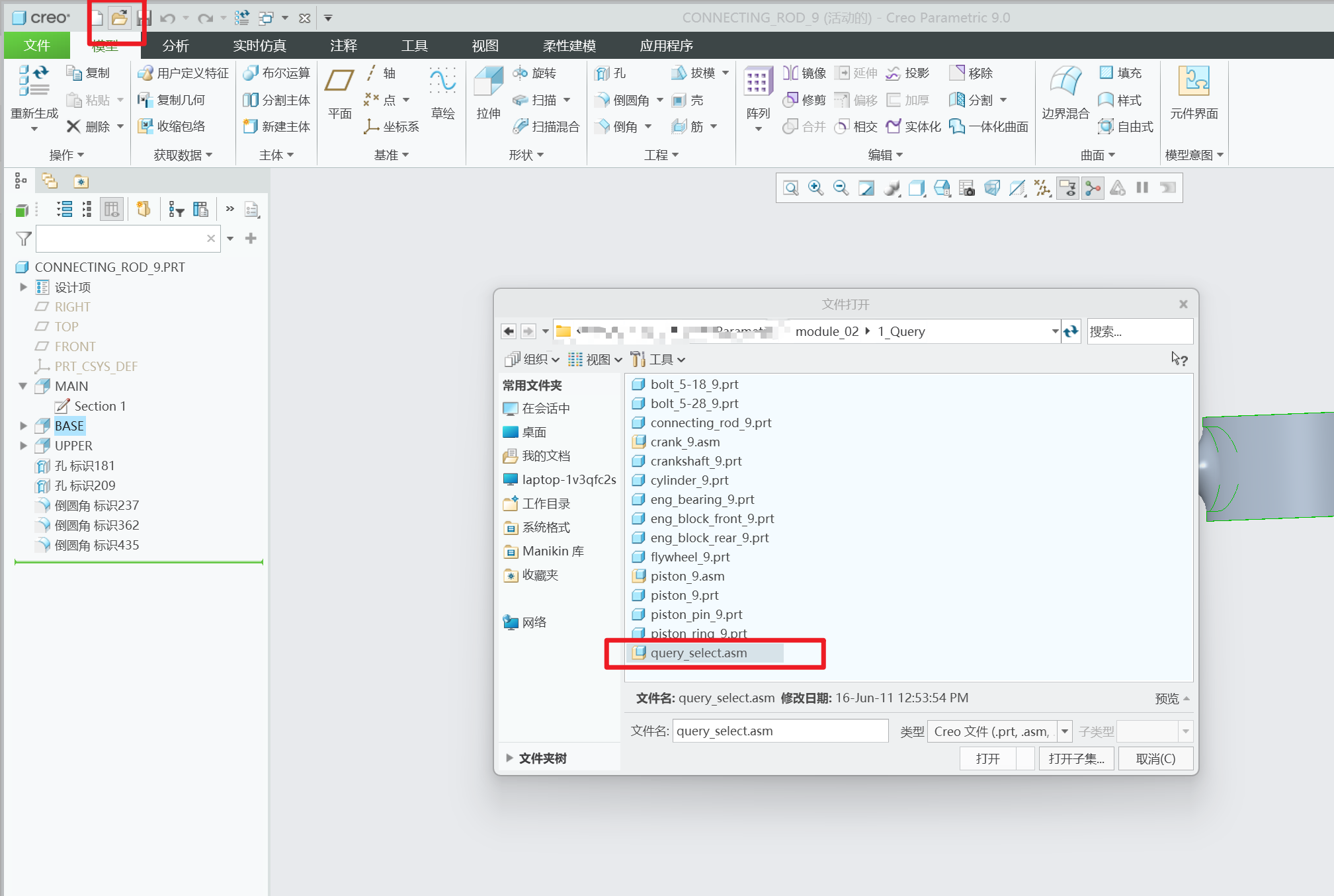

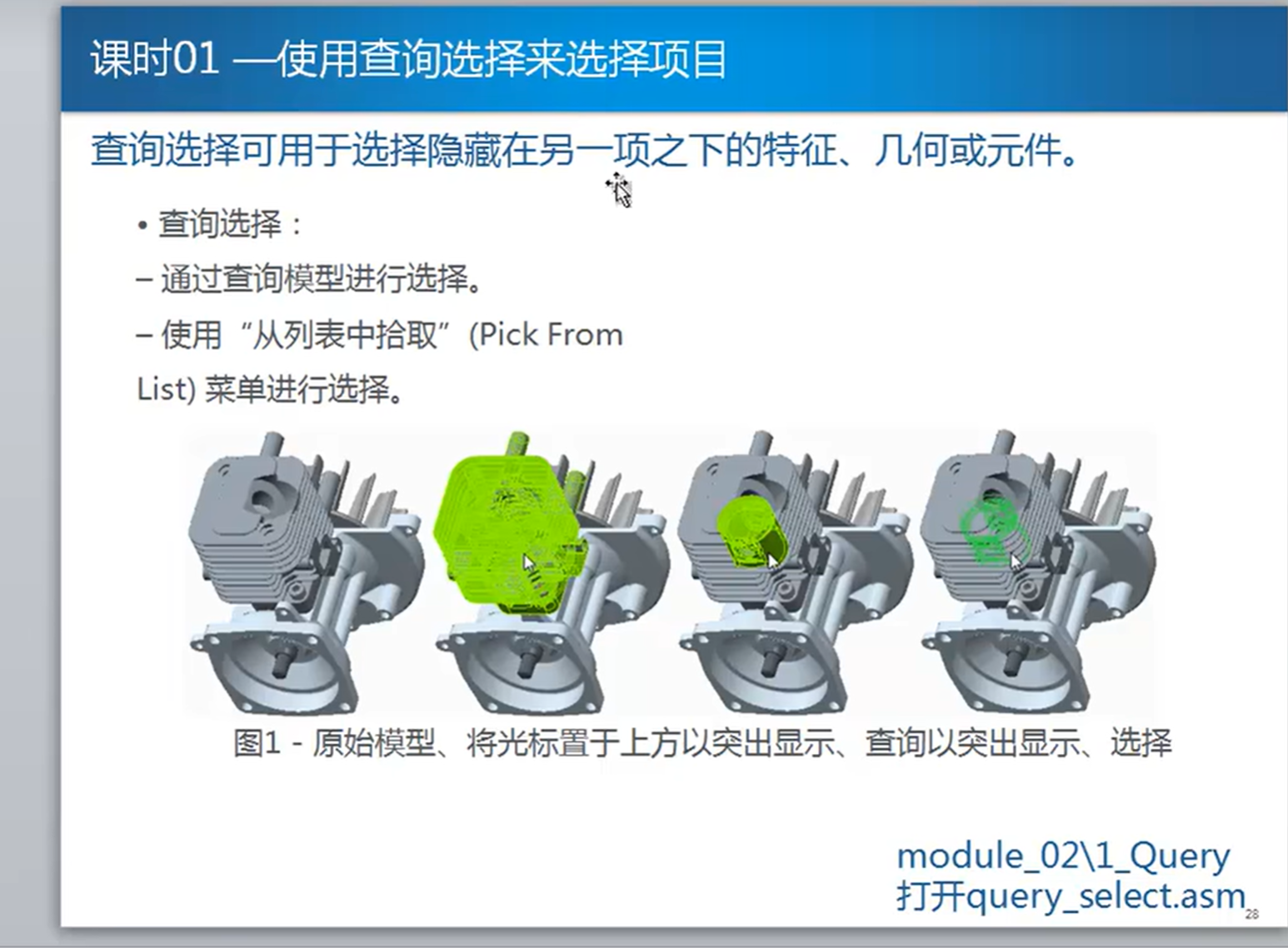

1选择“几何”、“特征”和“模型”

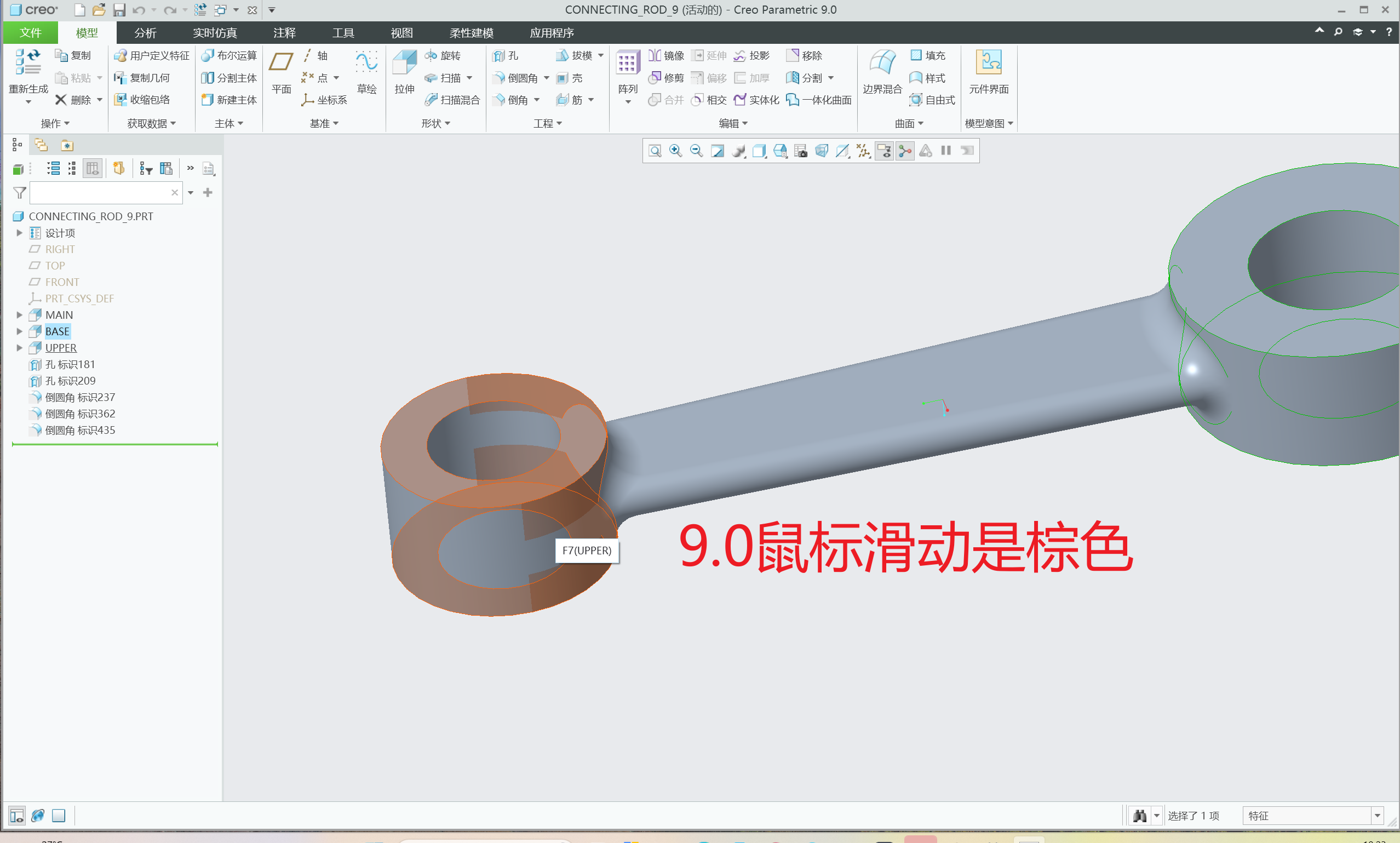

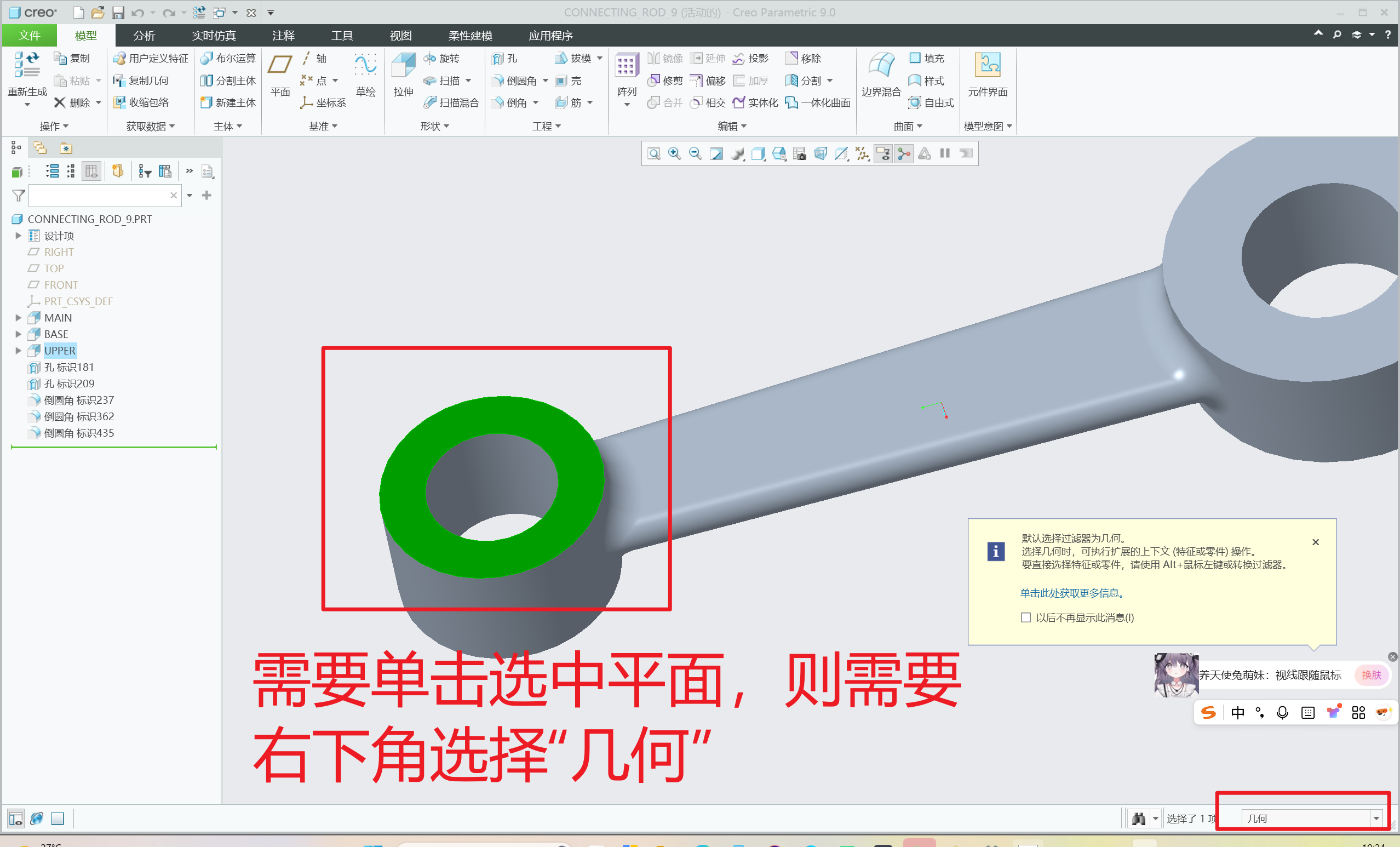

1.1选择“几何”、“特征”、“曲面”

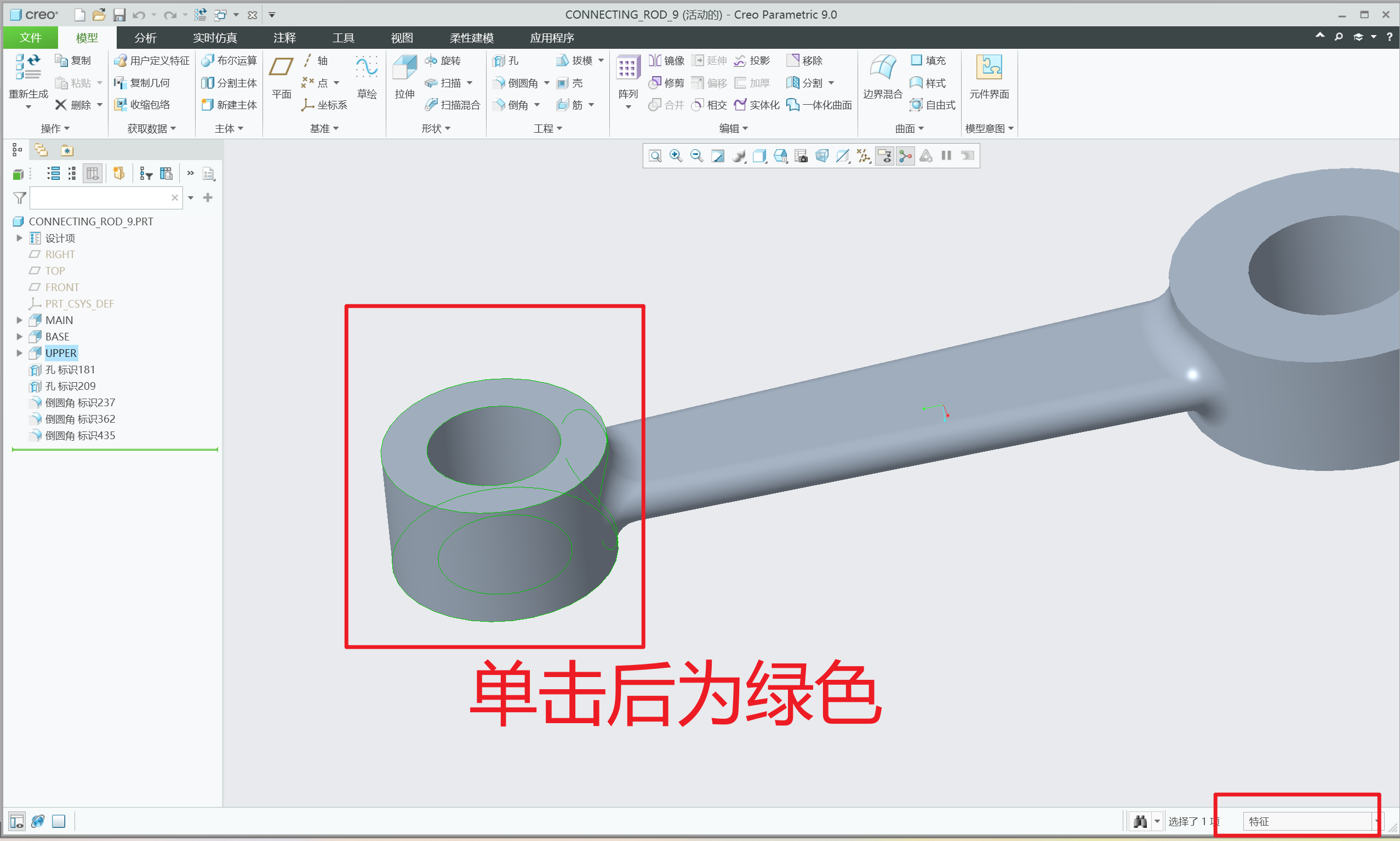

单击特征，编辑定义，可以确认是否选择正确的特征

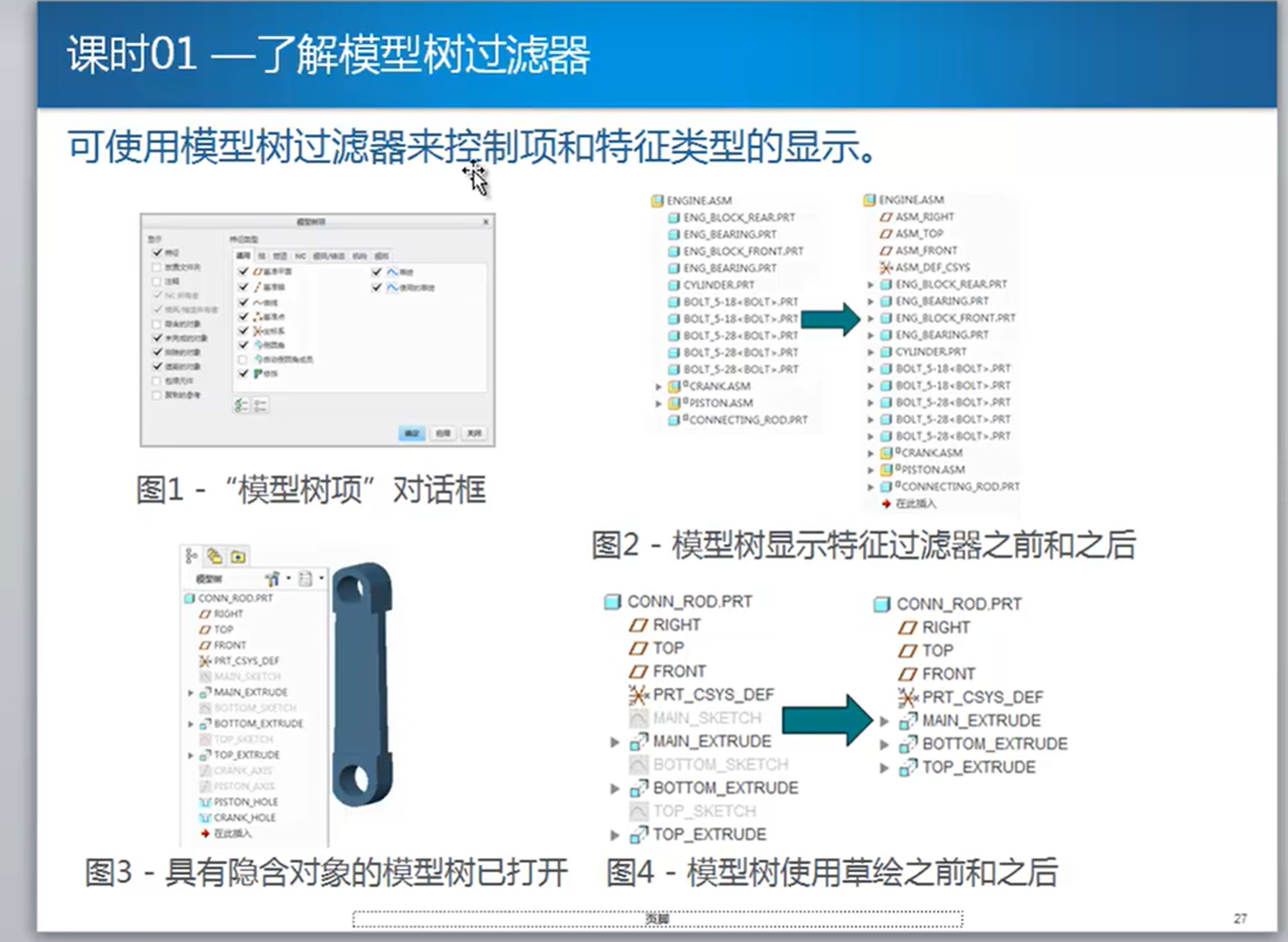

1.2树过滤器，在装配图中显示零件特征、隐藏项等

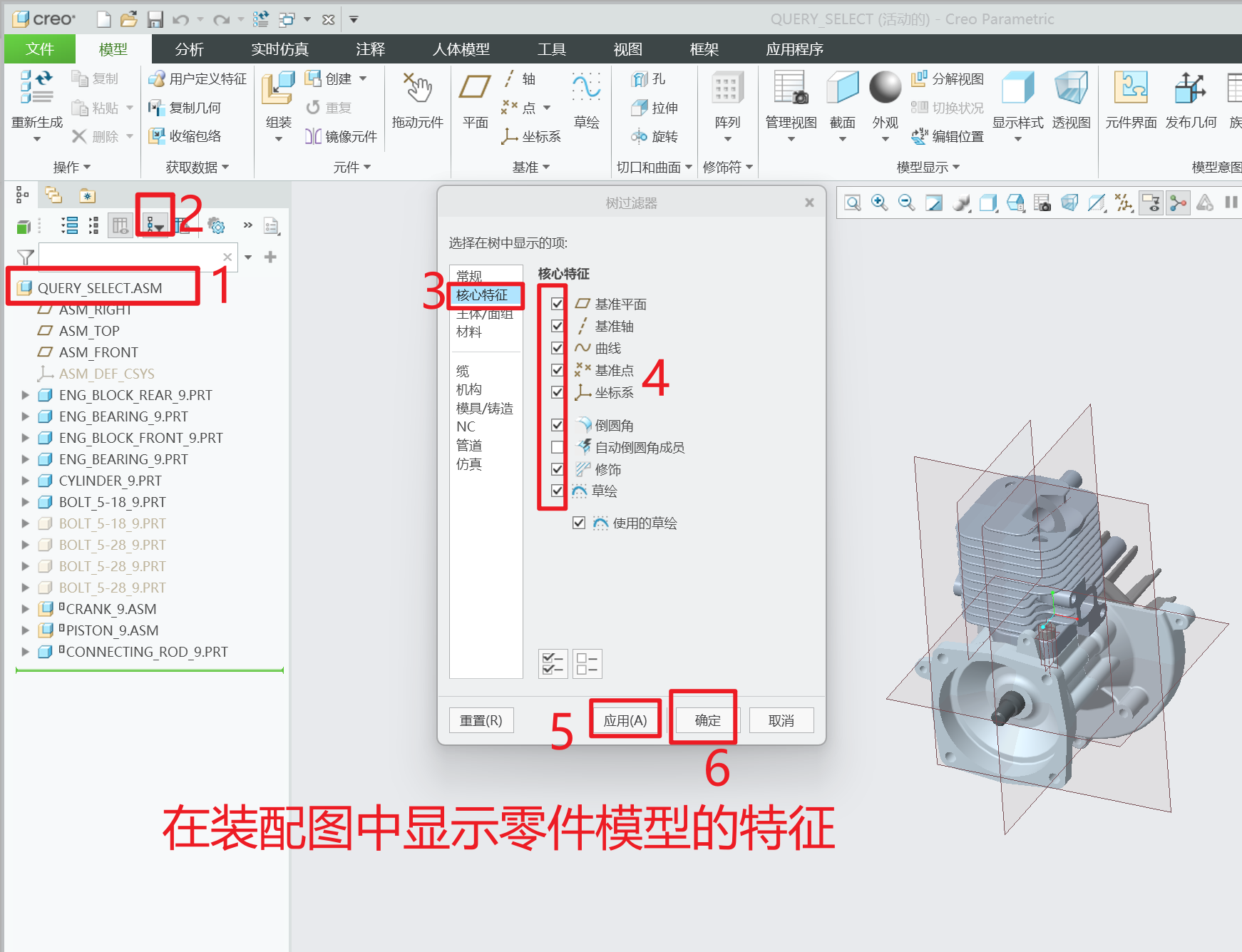

1. 显示零件特征

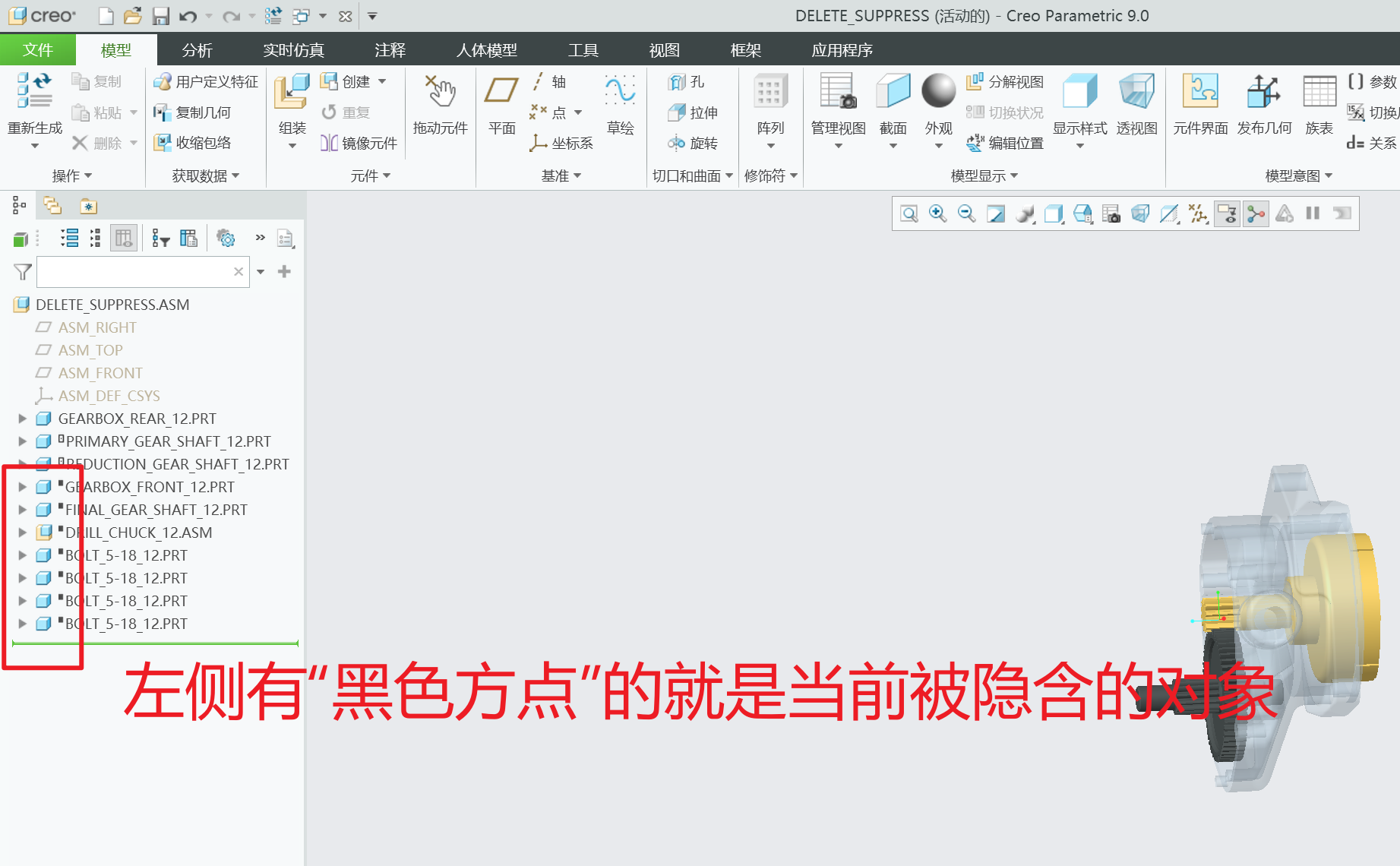

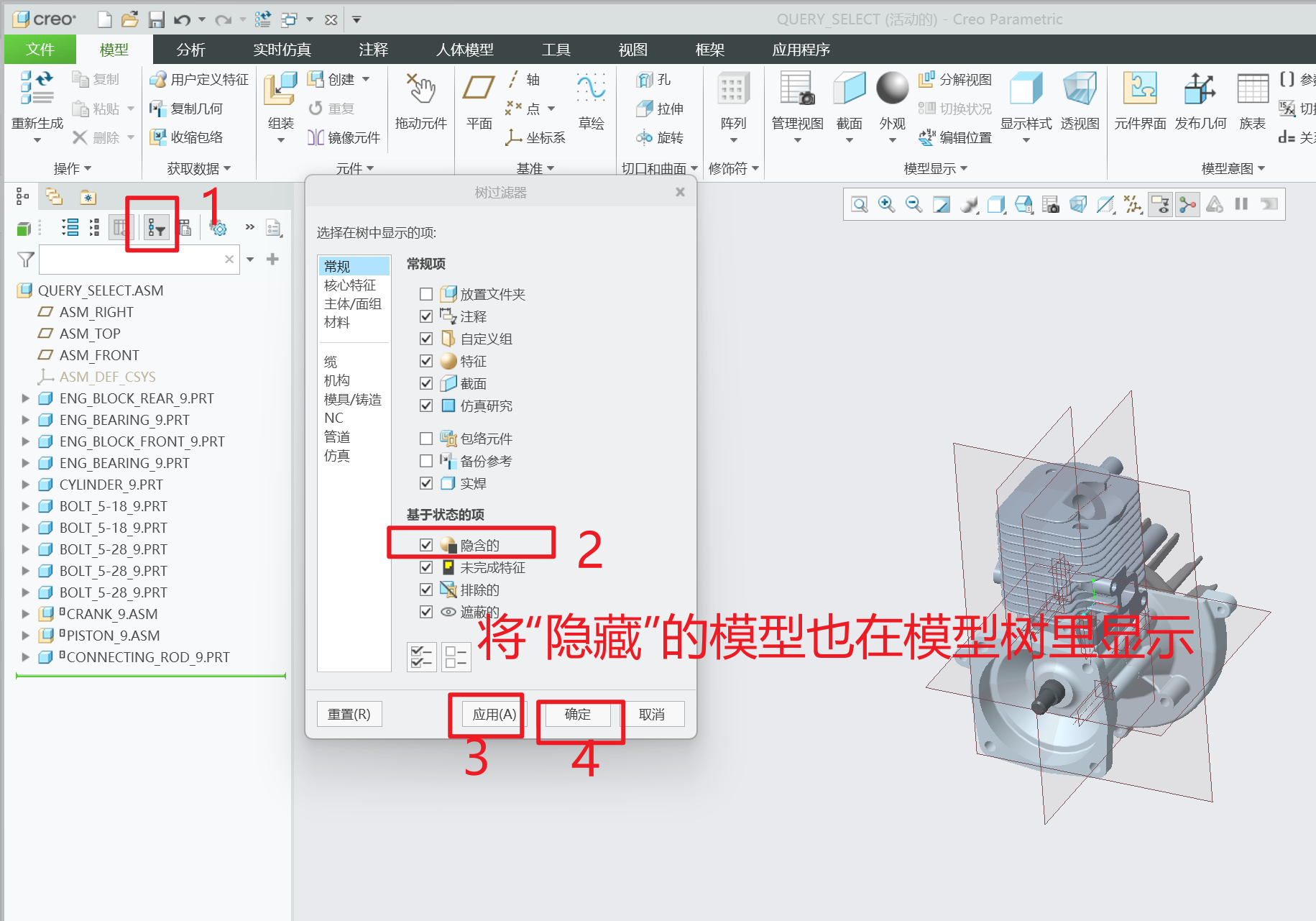

2. 显示已隐含的零件/特征

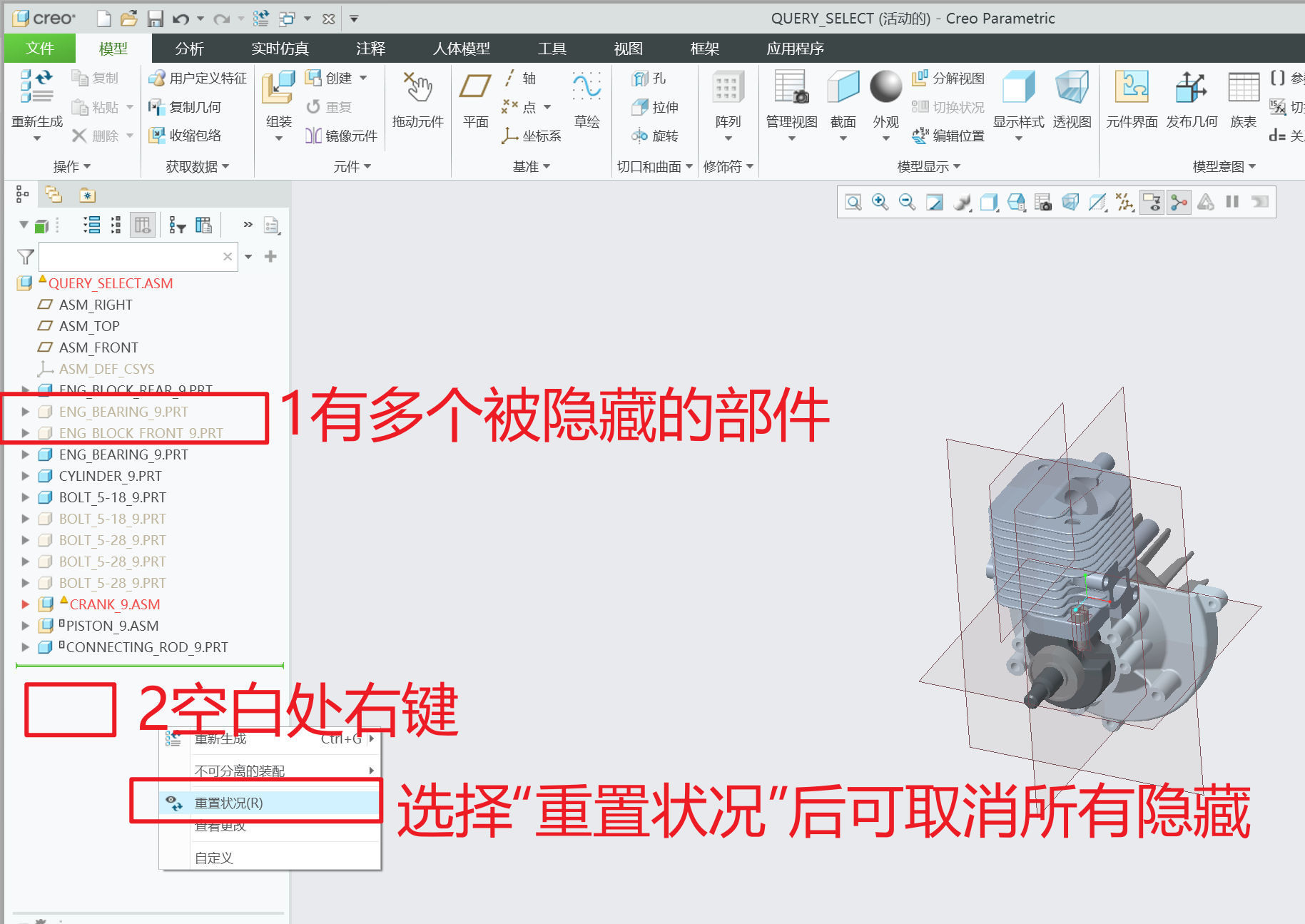

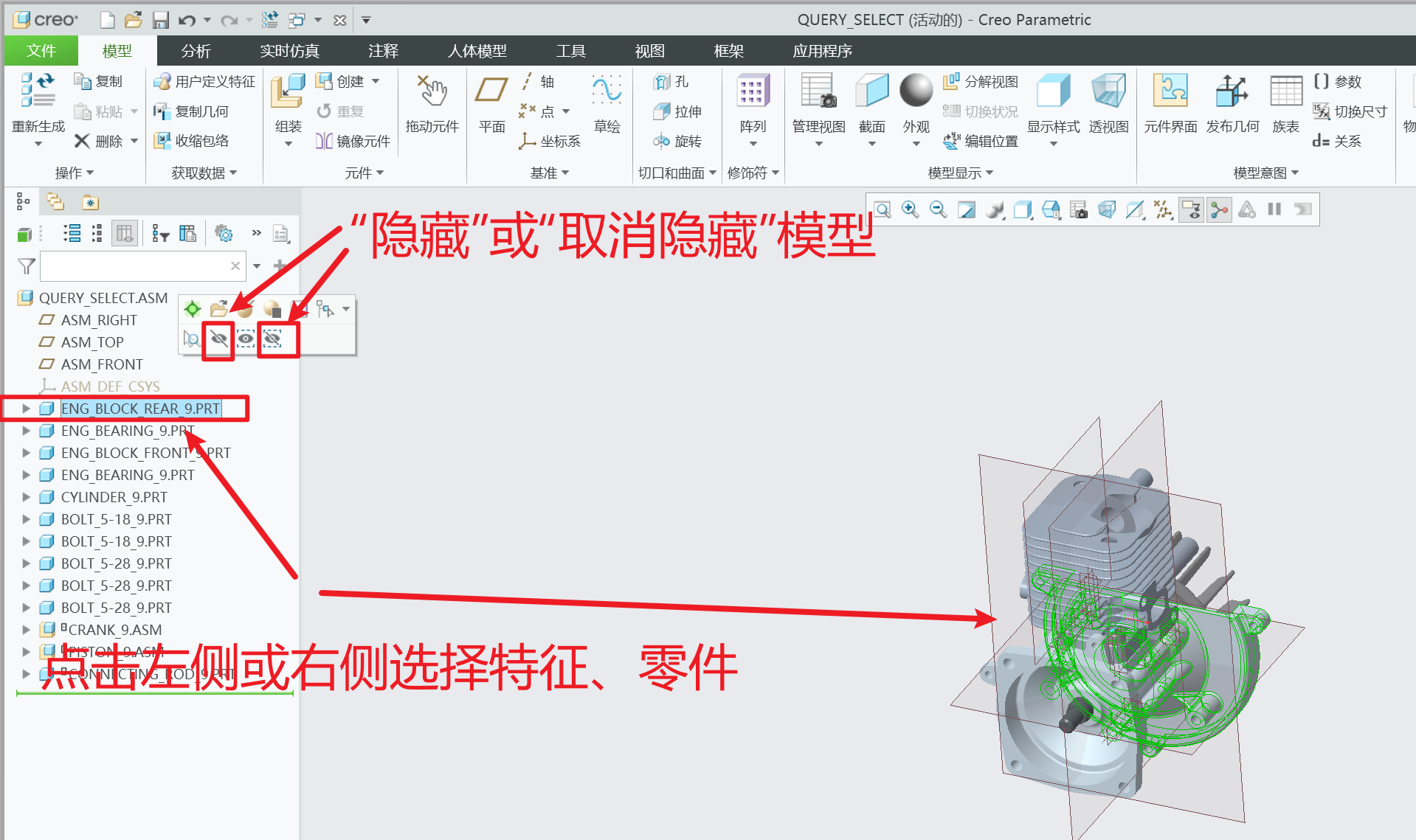

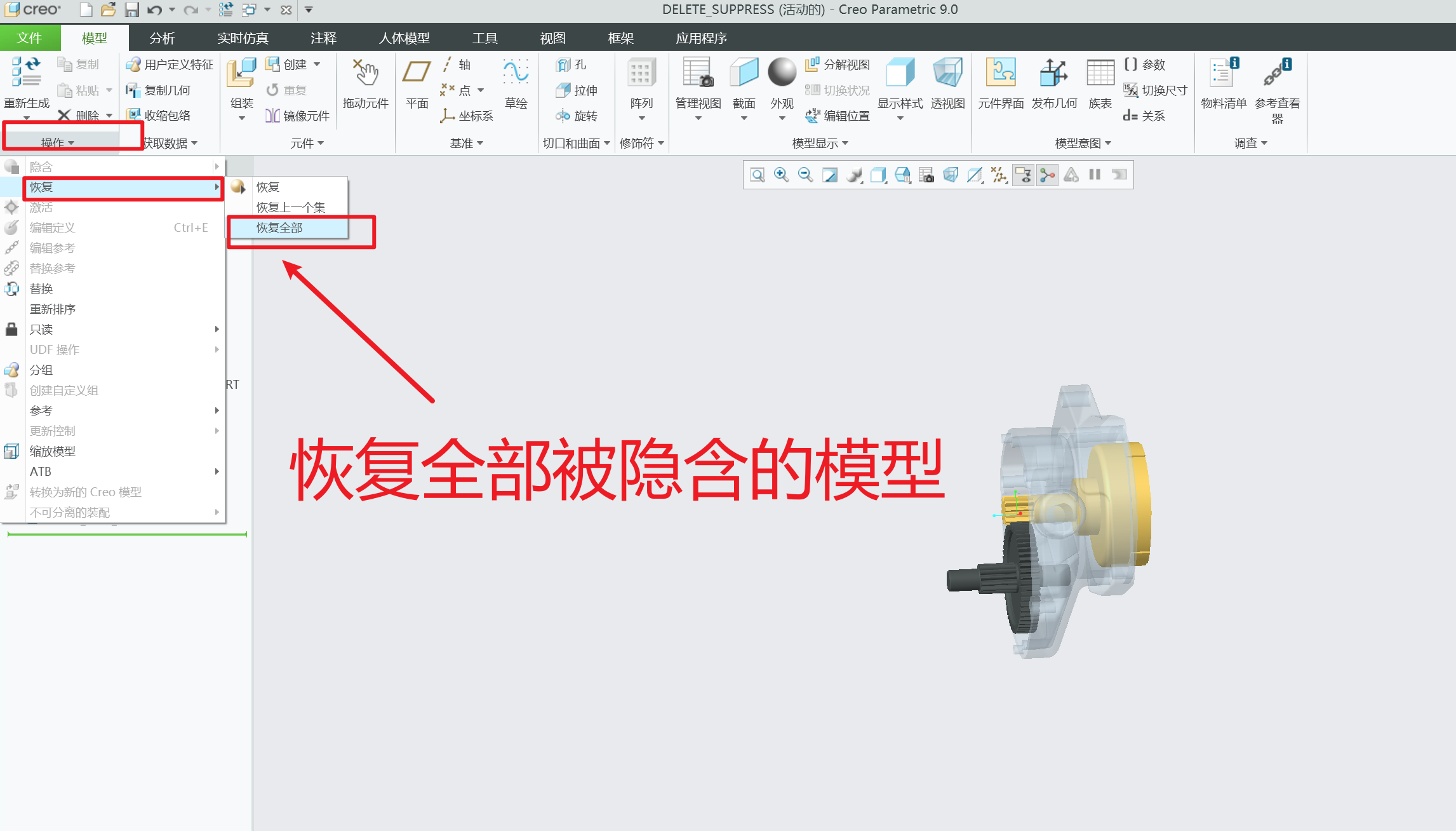

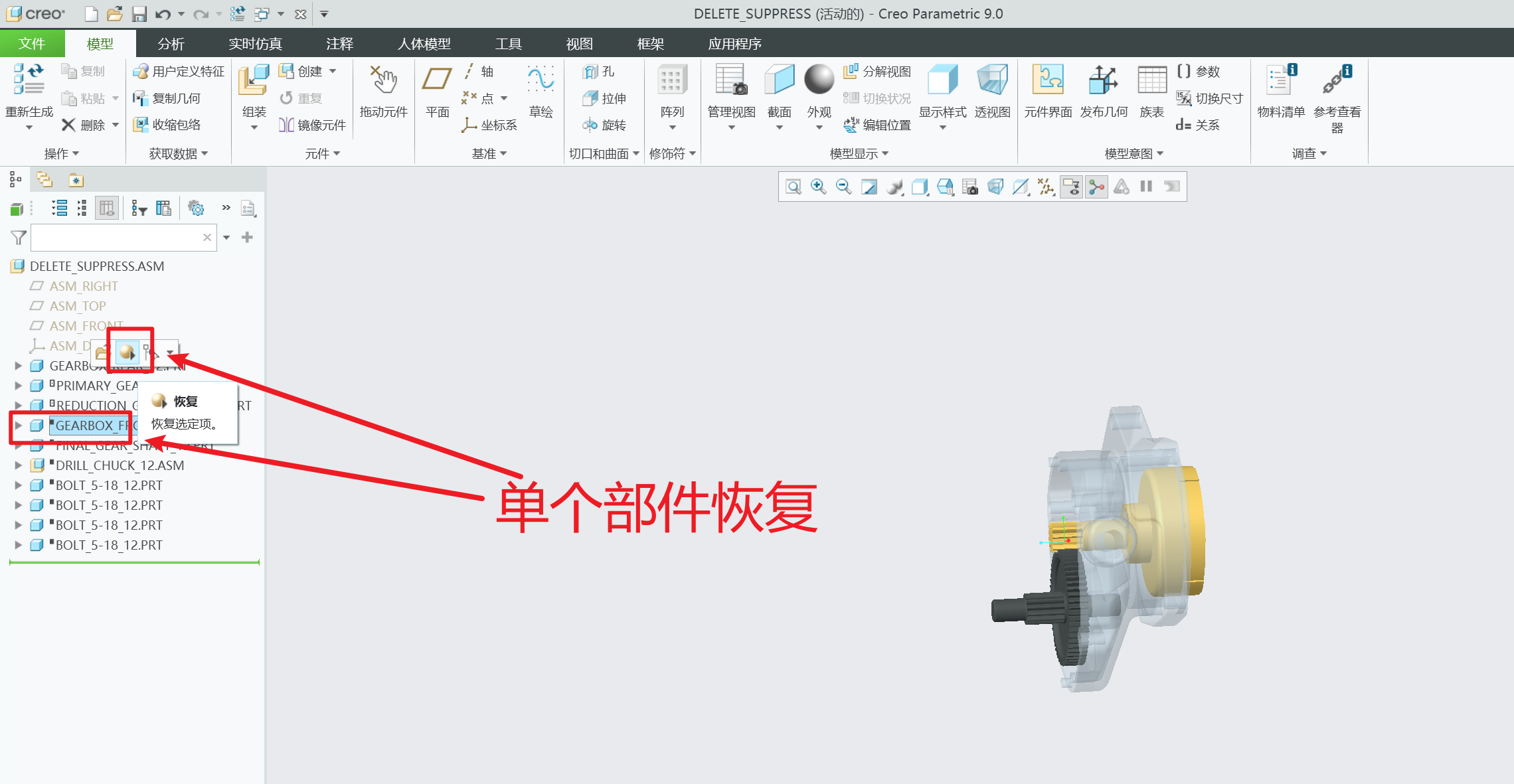

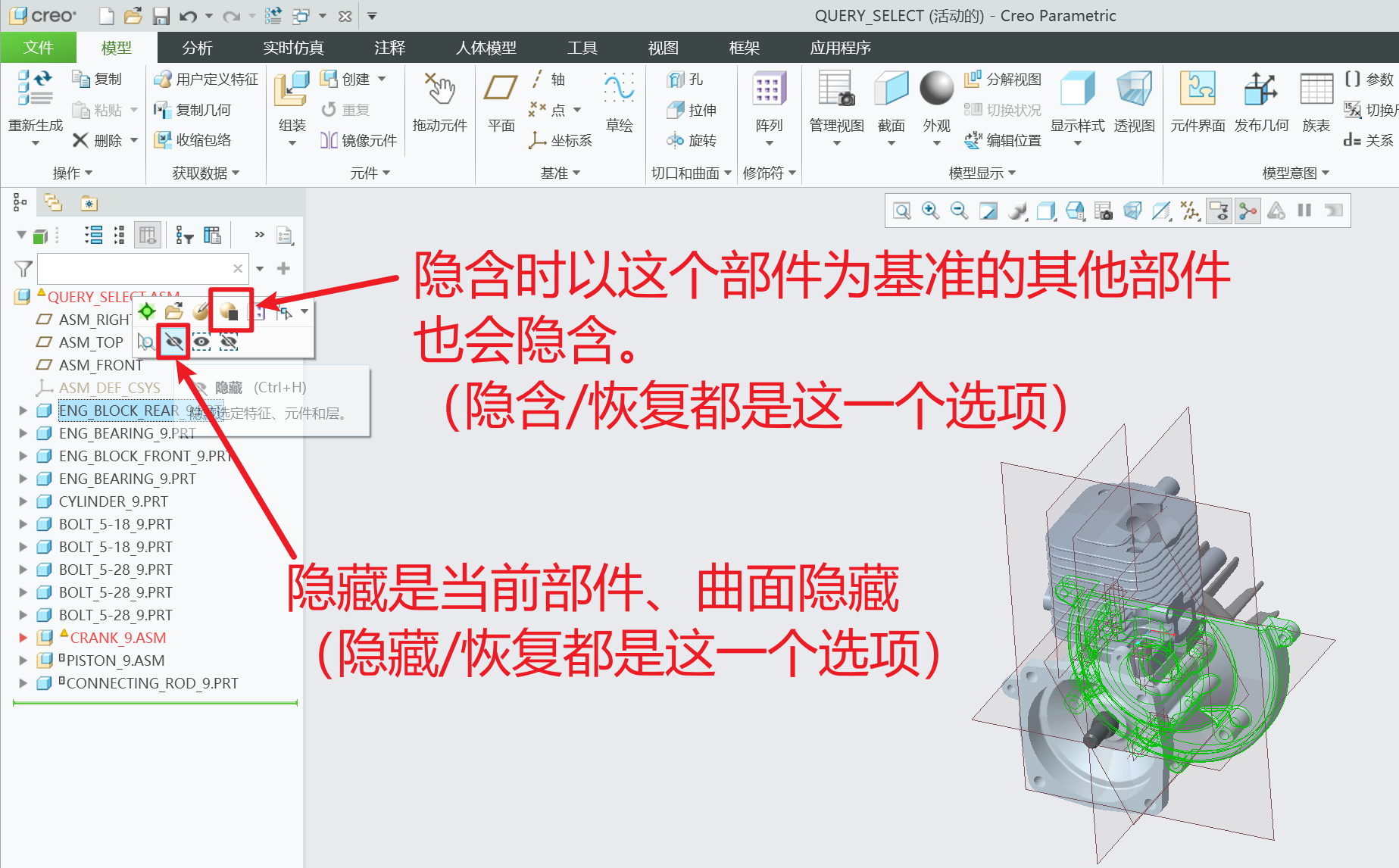

1.3隐藏、隐含和恢复

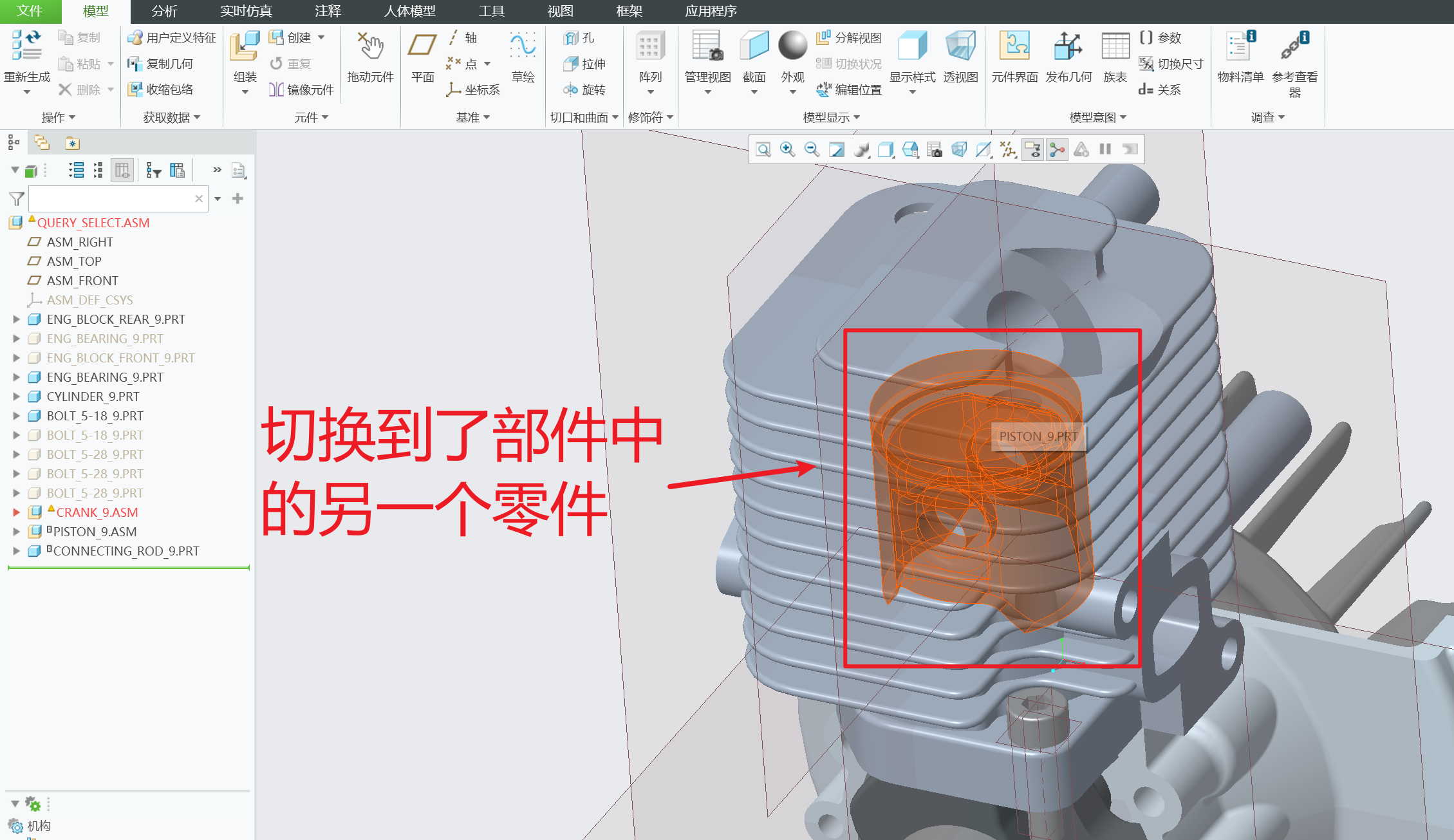

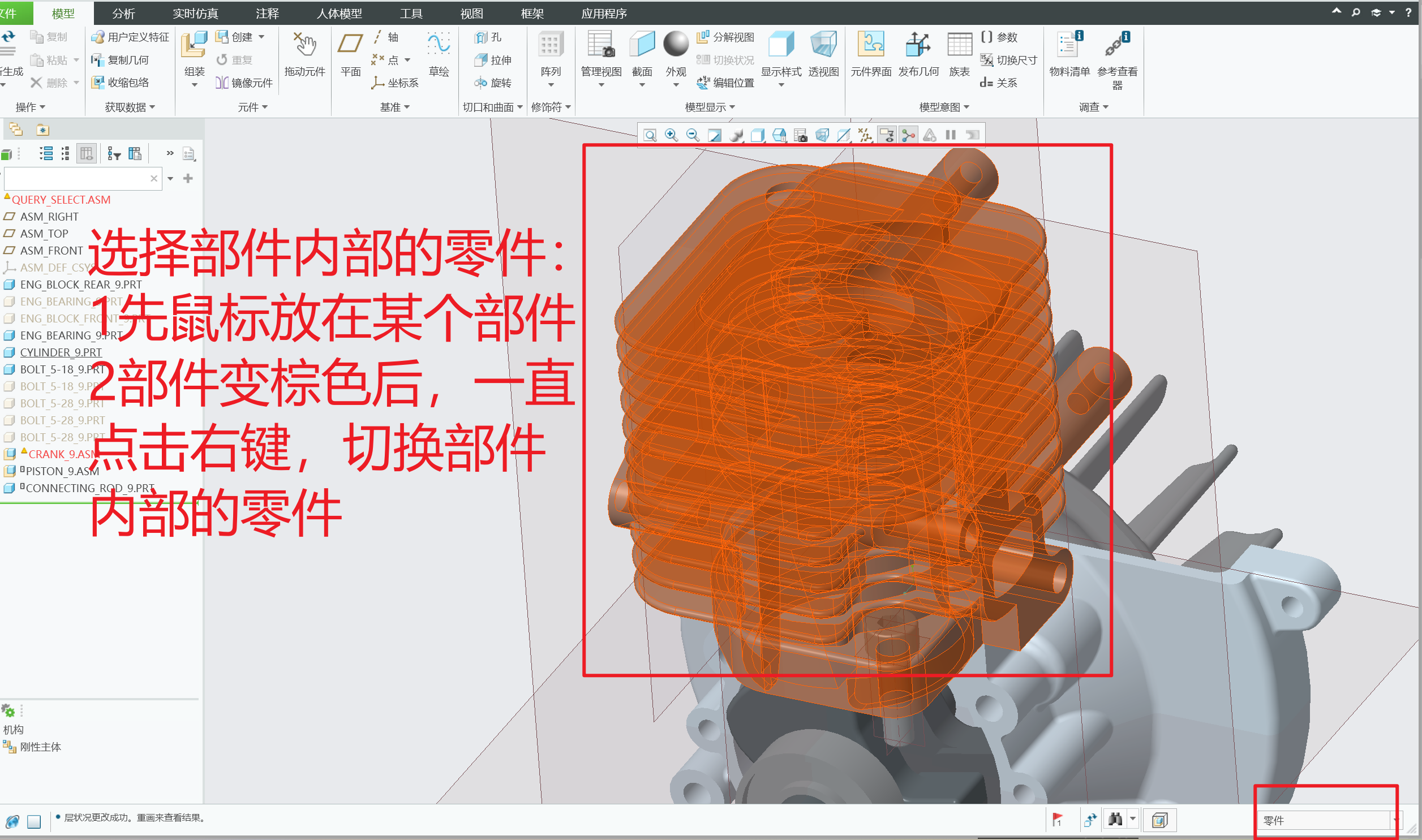

1.4右键在装配图中选择零件内部的不同小零件

2编辑“几何”、“特征”和“模型”

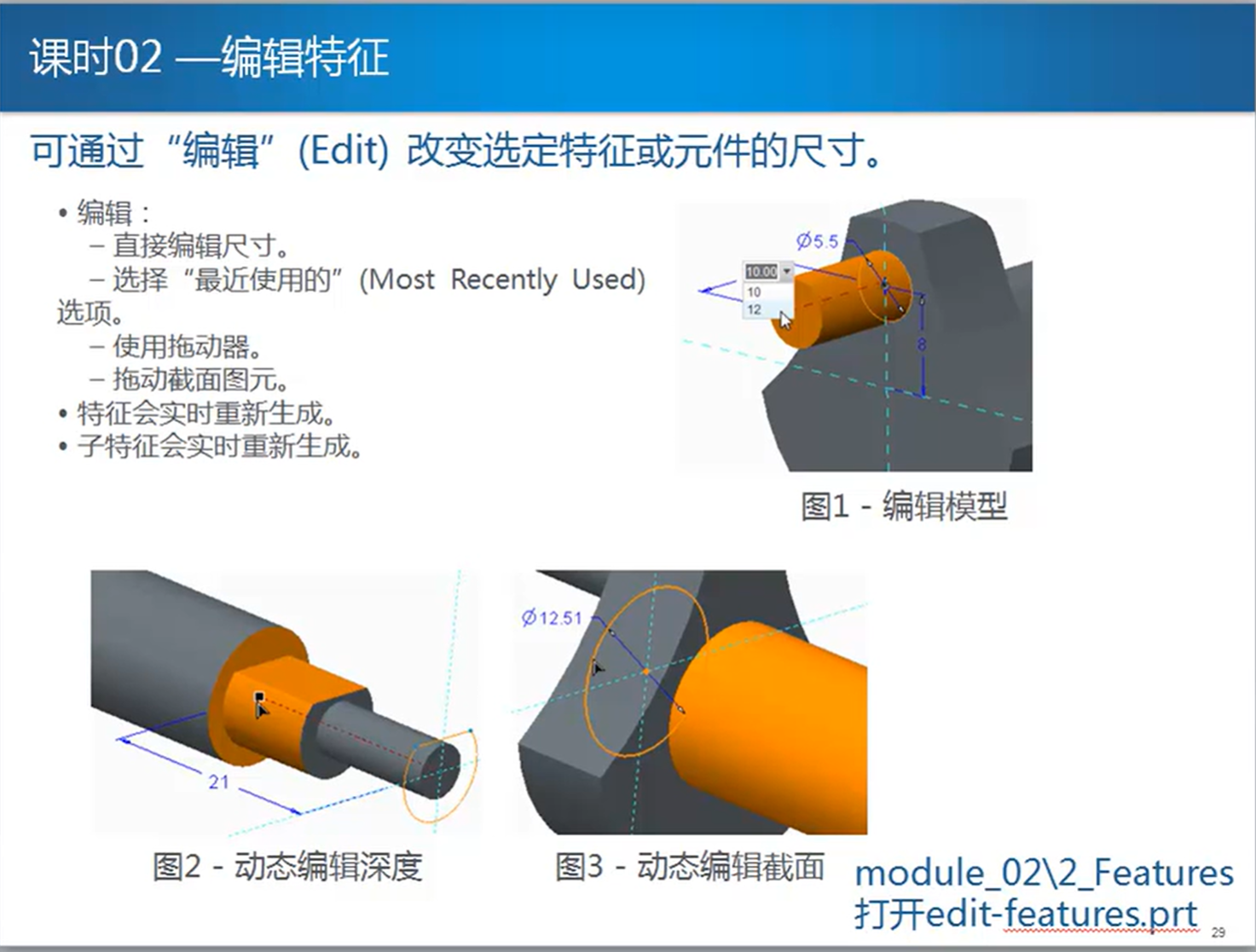

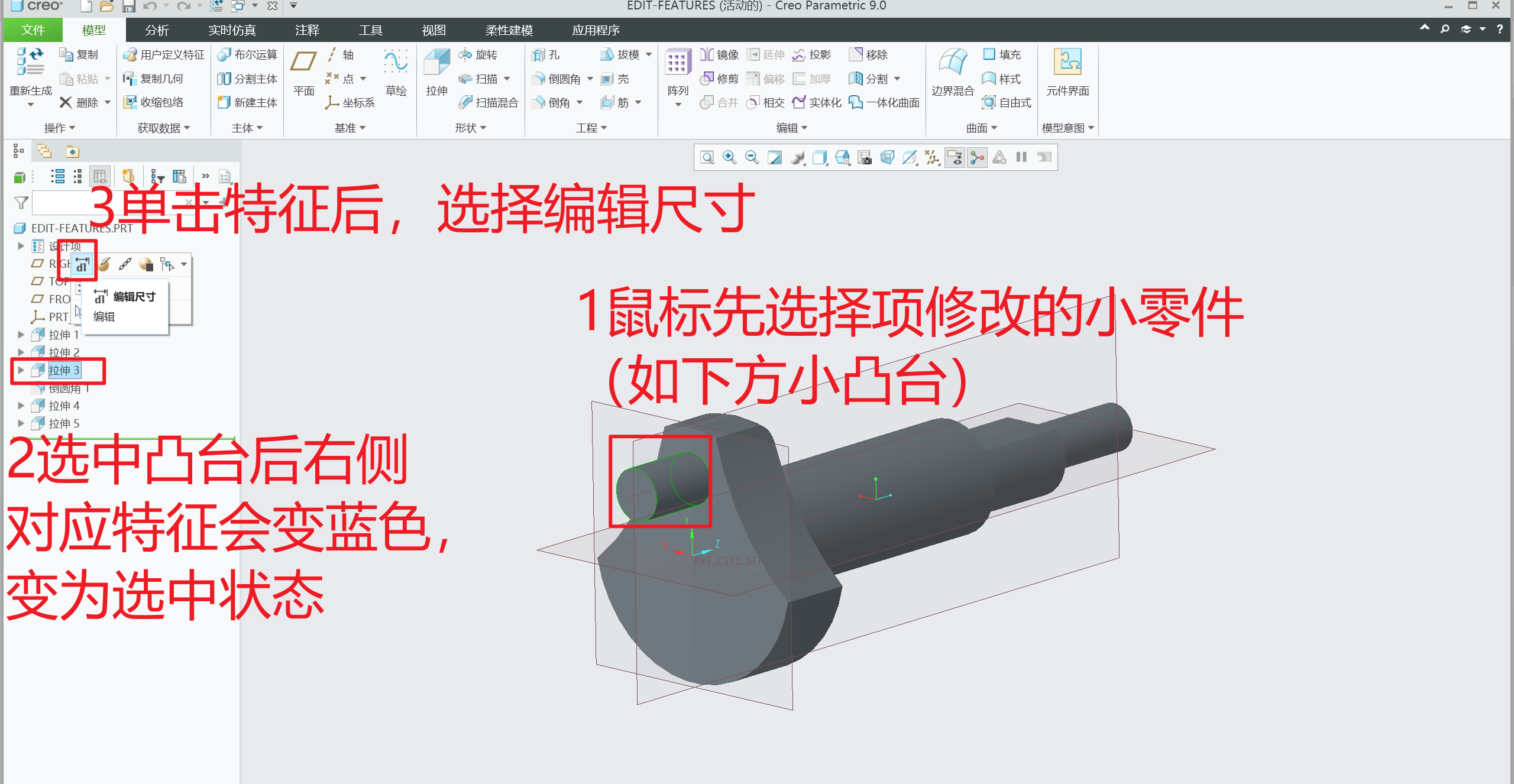

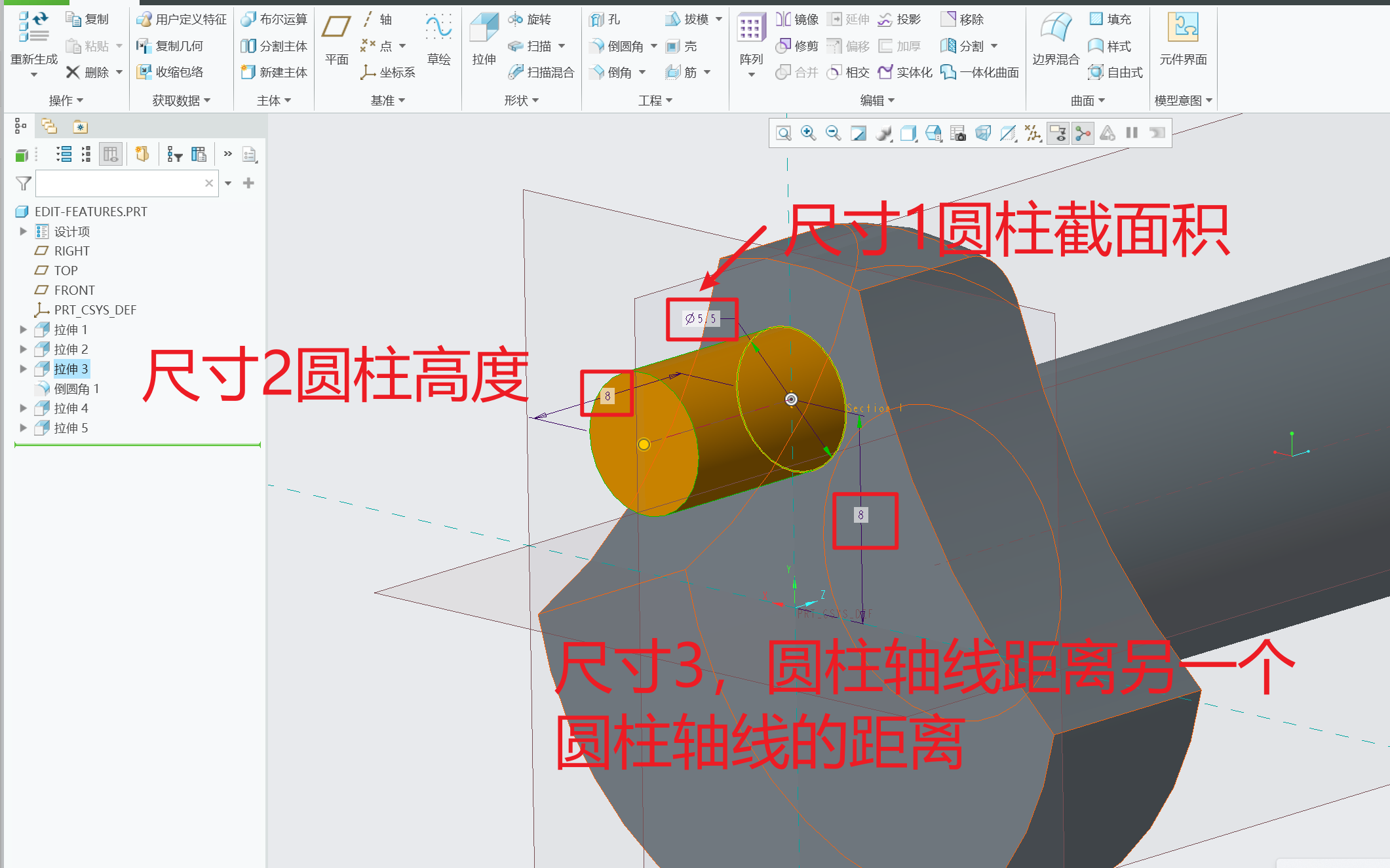

2.1重新编辑特征尺寸

1. 选中模型
2. 右键点编辑
3. 双击对应特征尺寸，进行修改特征

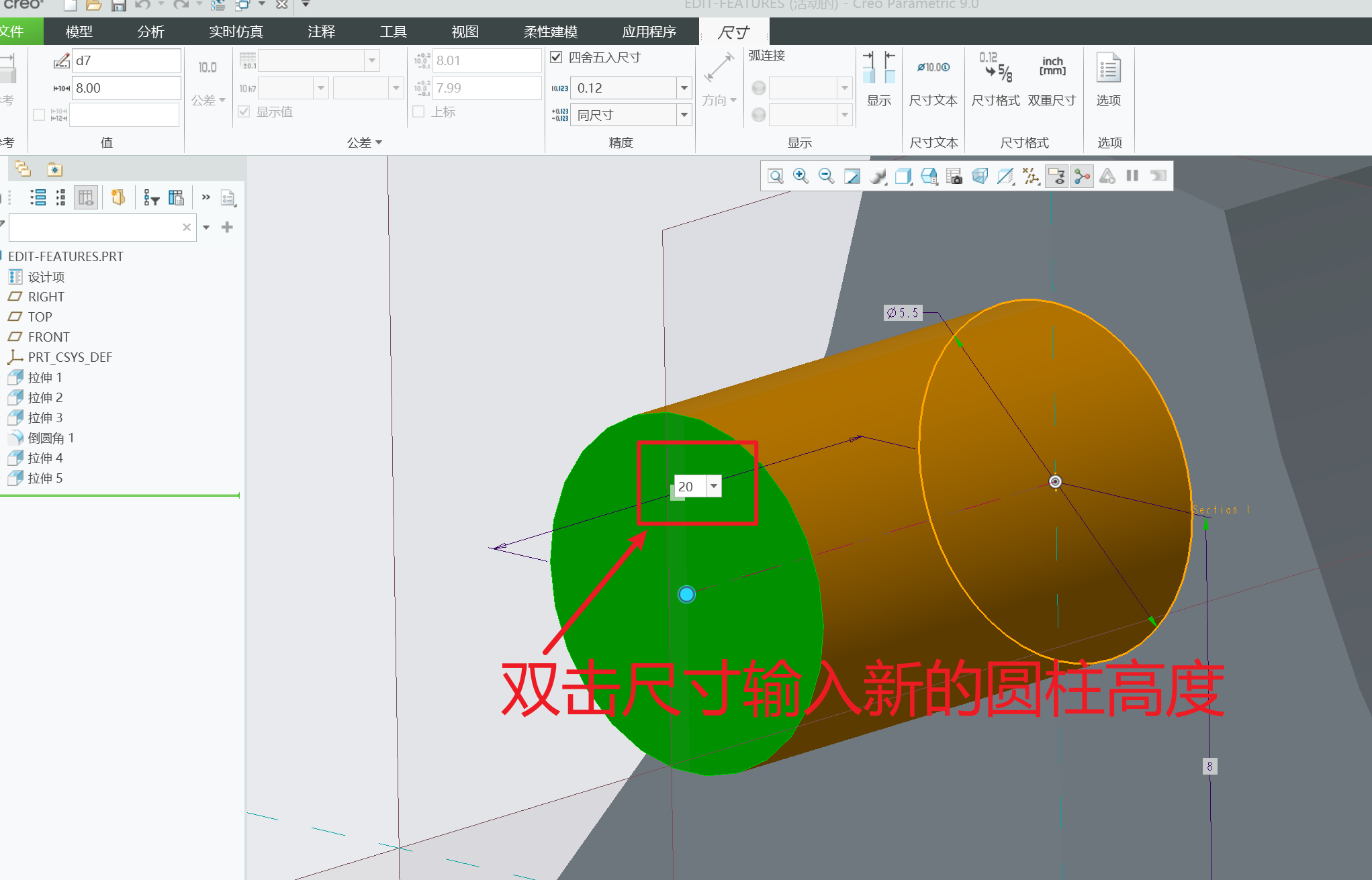

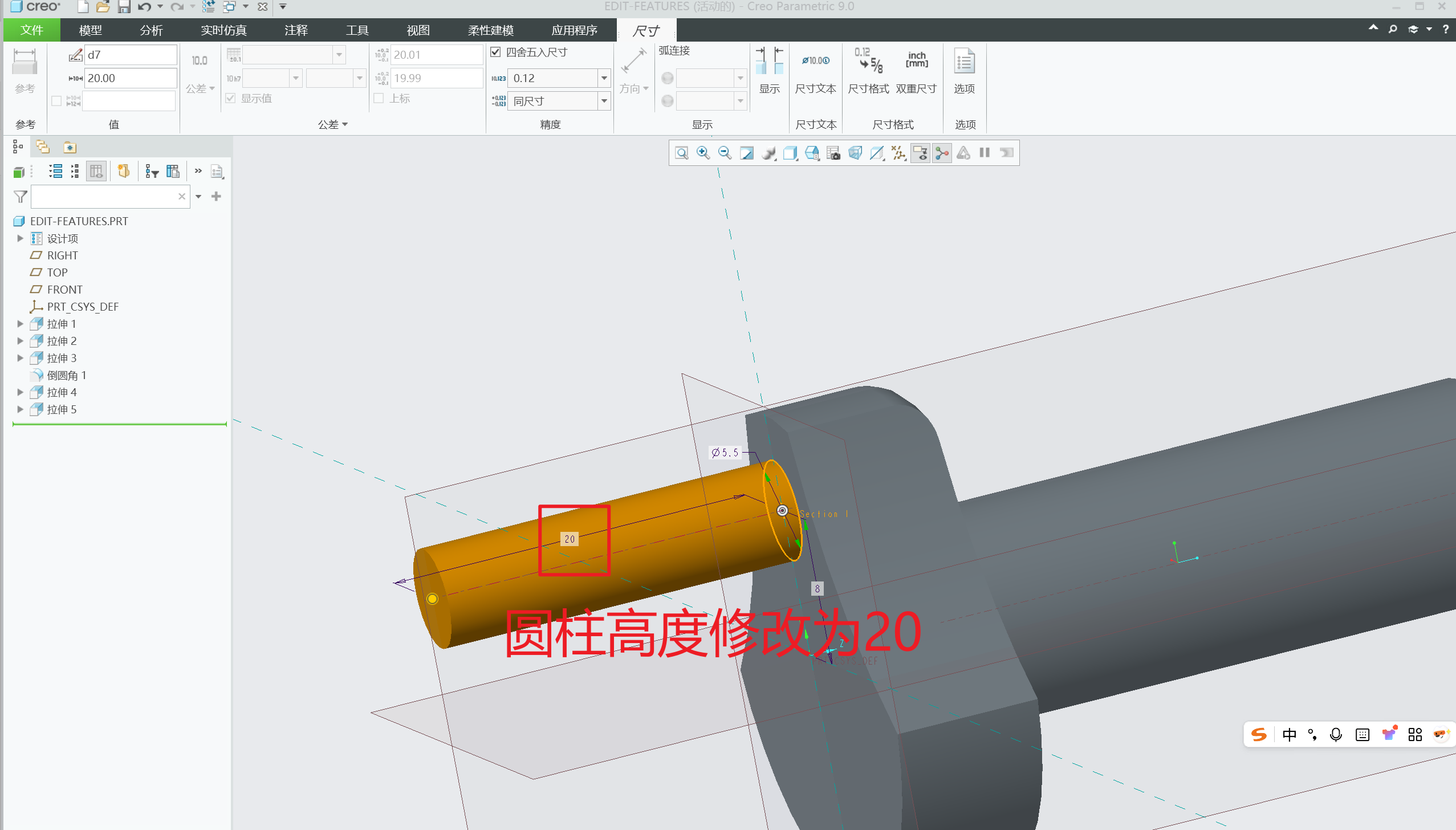

4. 双击尺寸输入新的圆柱高度，然后点击回车。

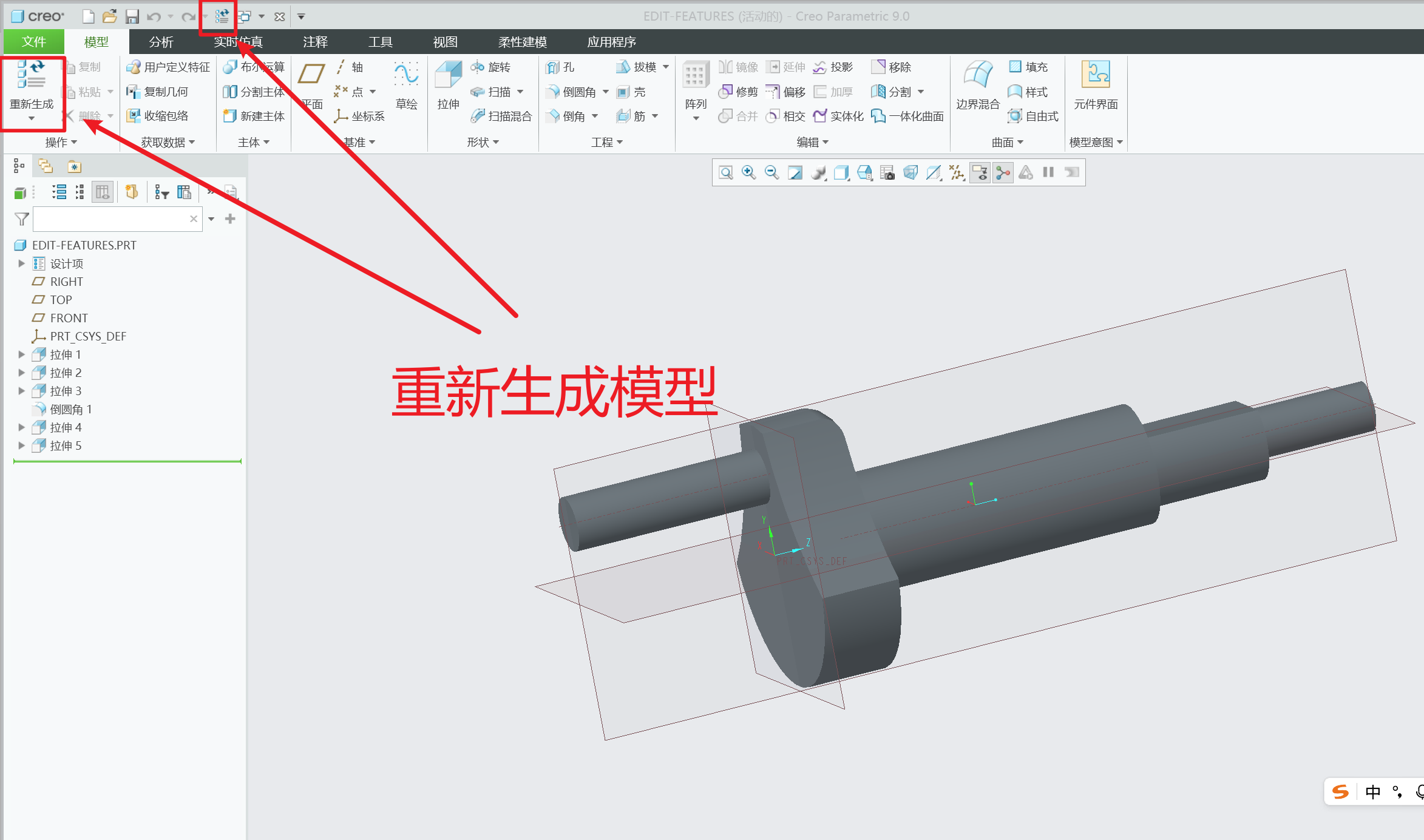

5. 修改完尺寸点击“重新生成模型”或“双击空白界面”，修改完毕 。模型恢复为普通模式

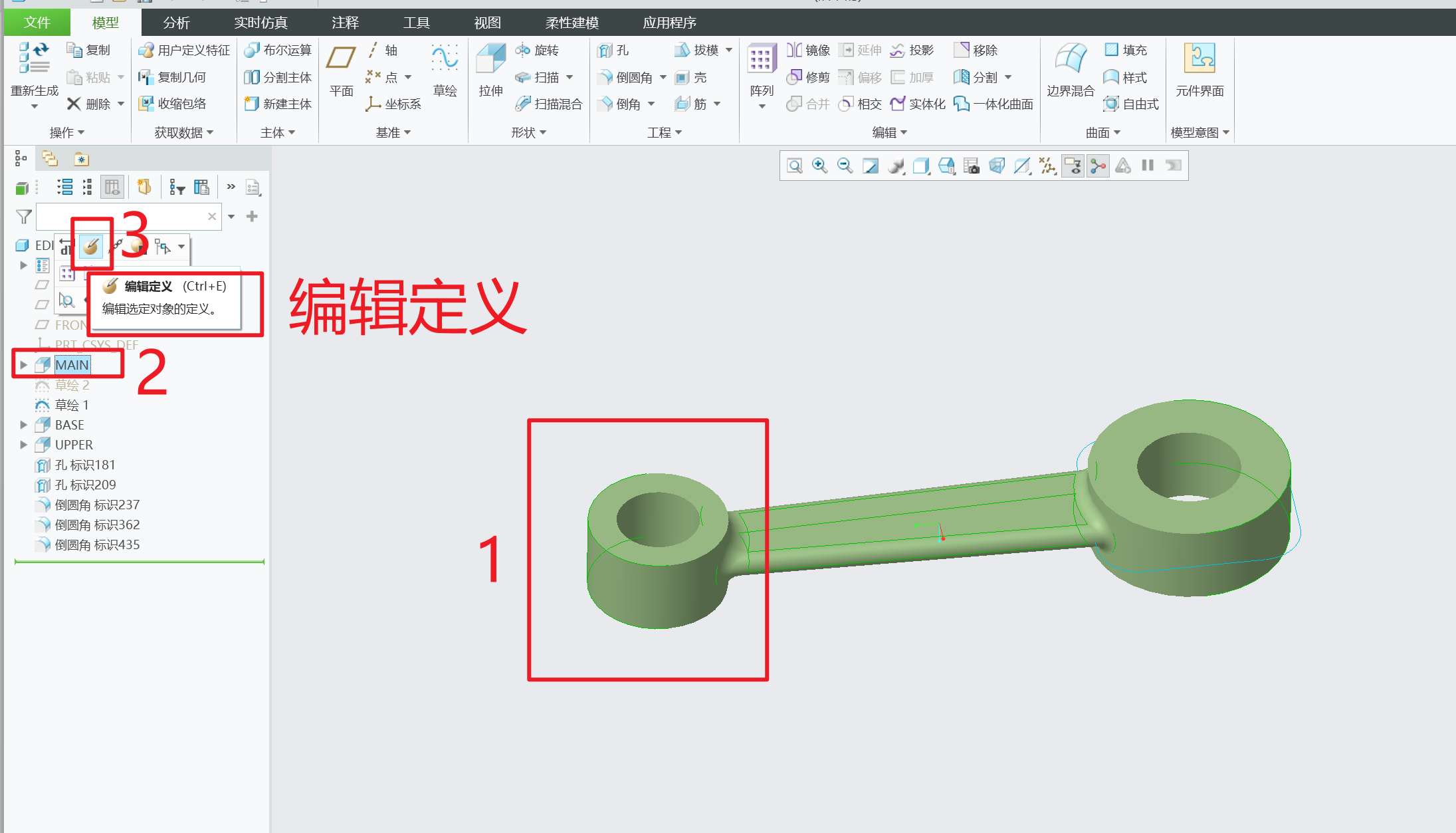

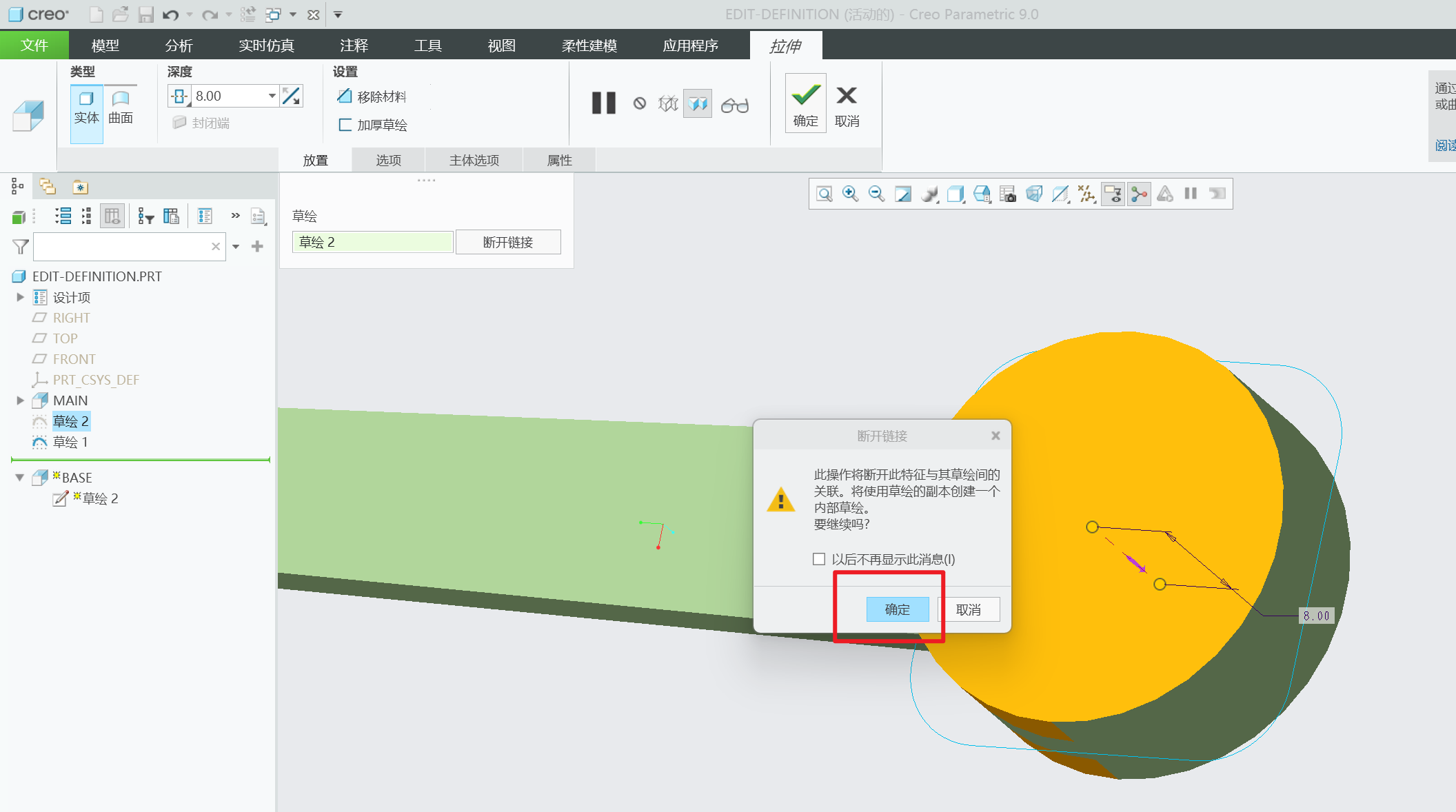

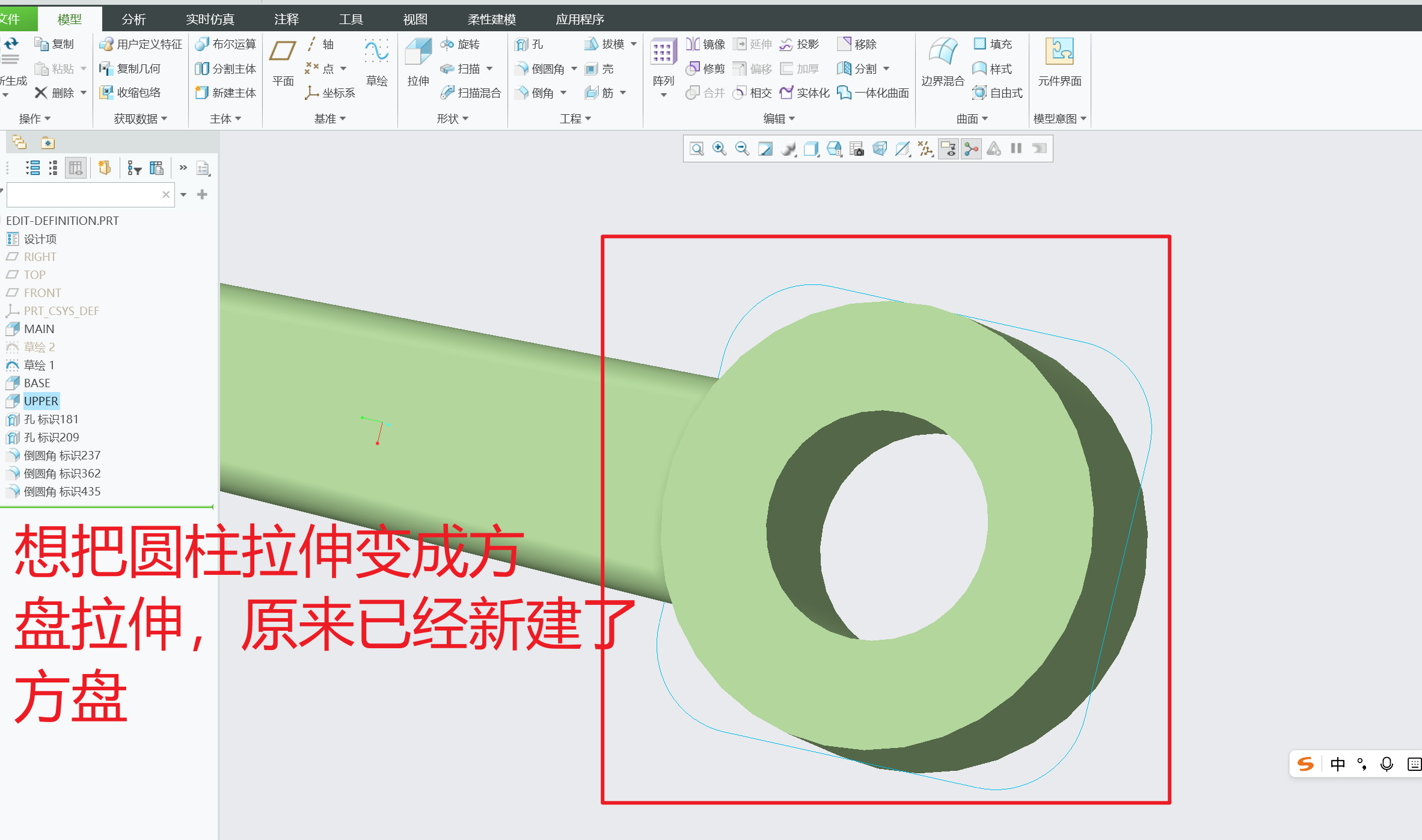

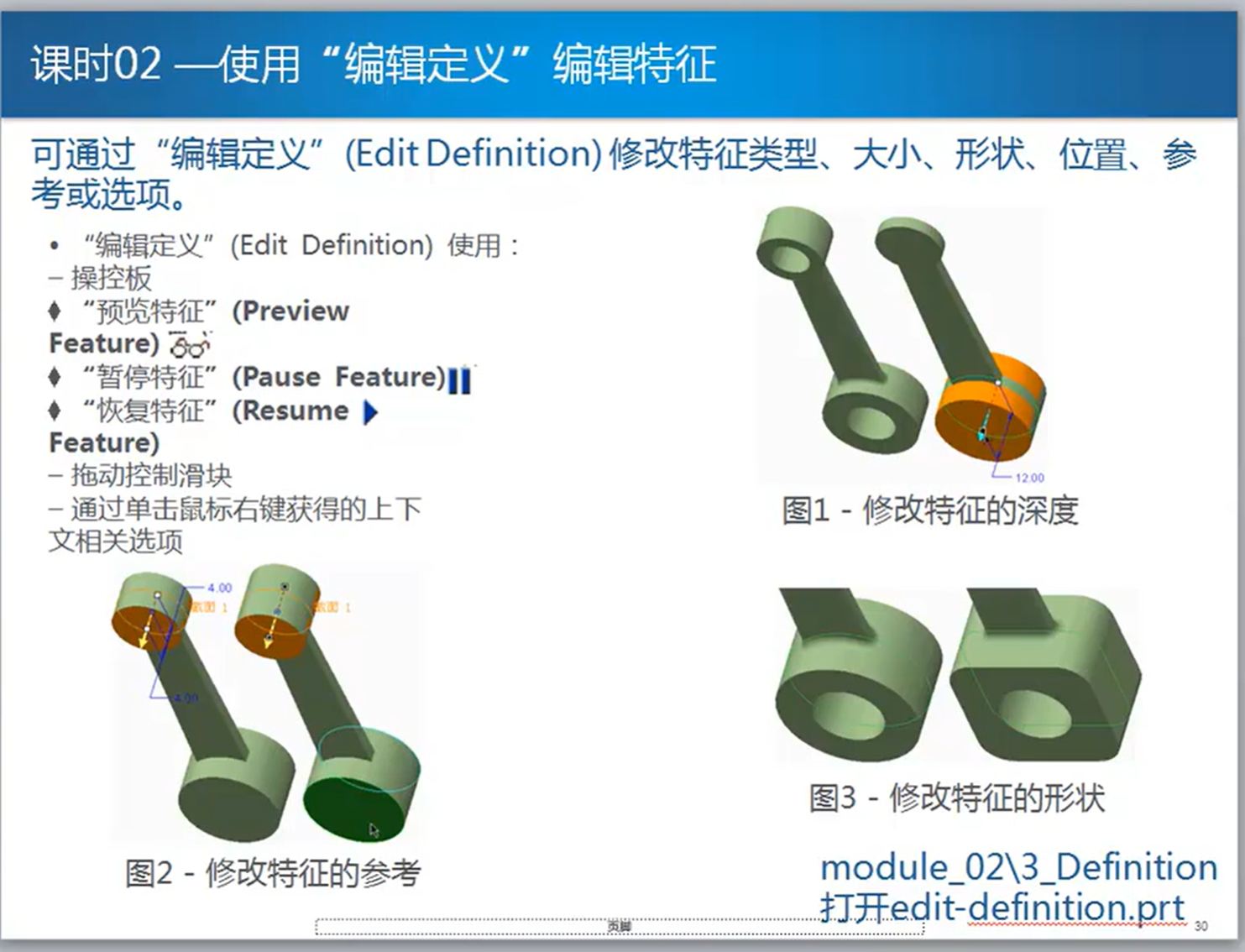

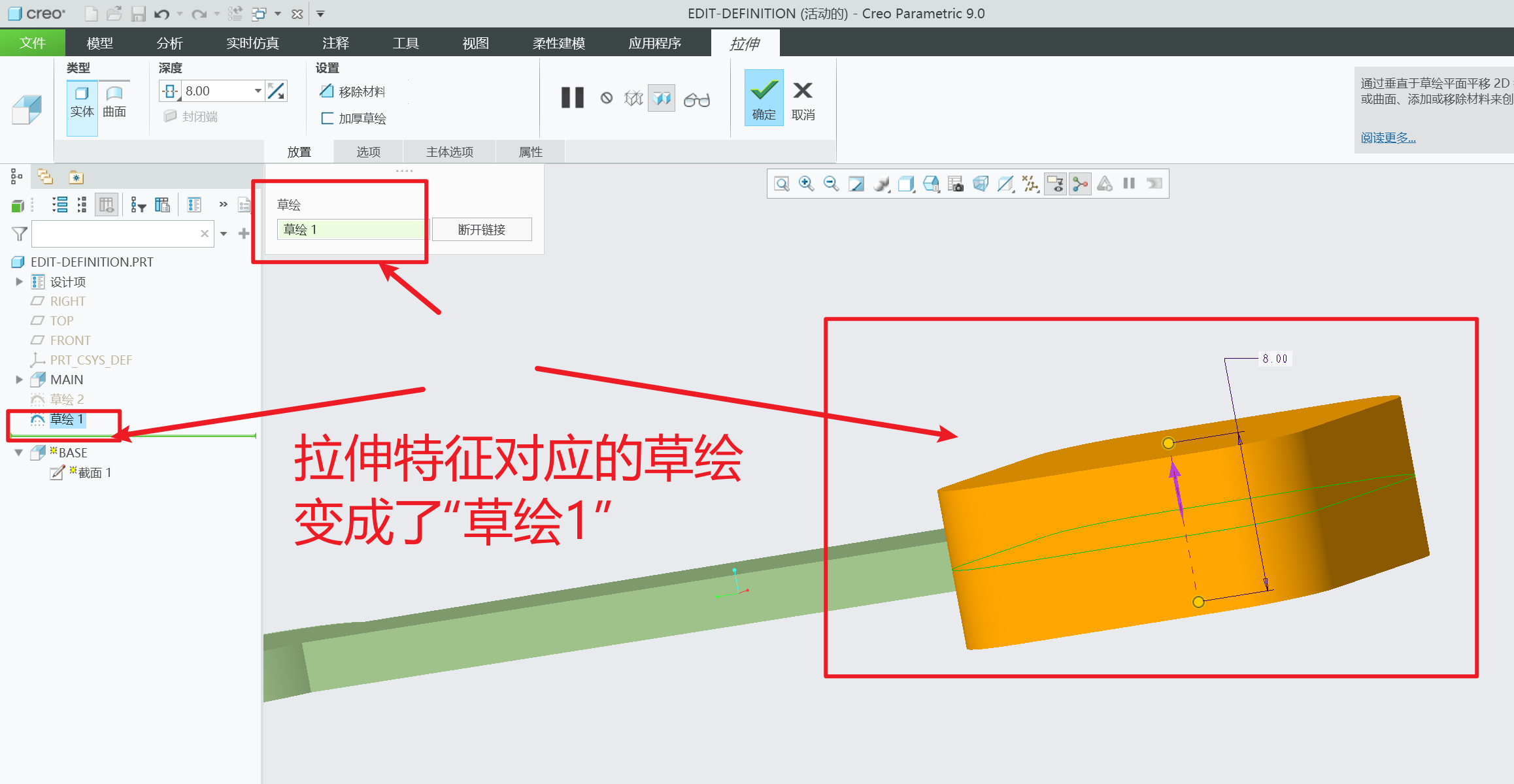

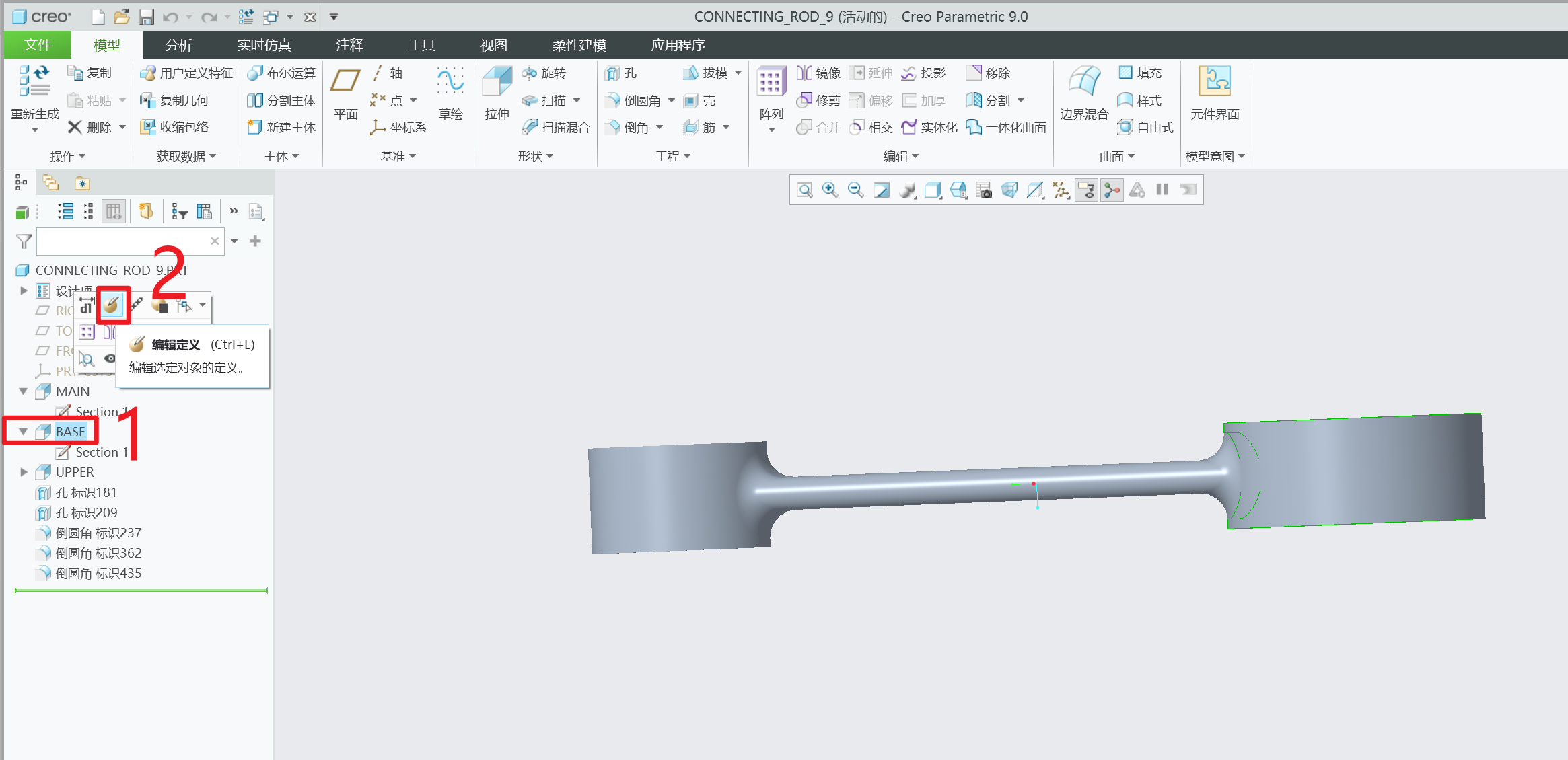

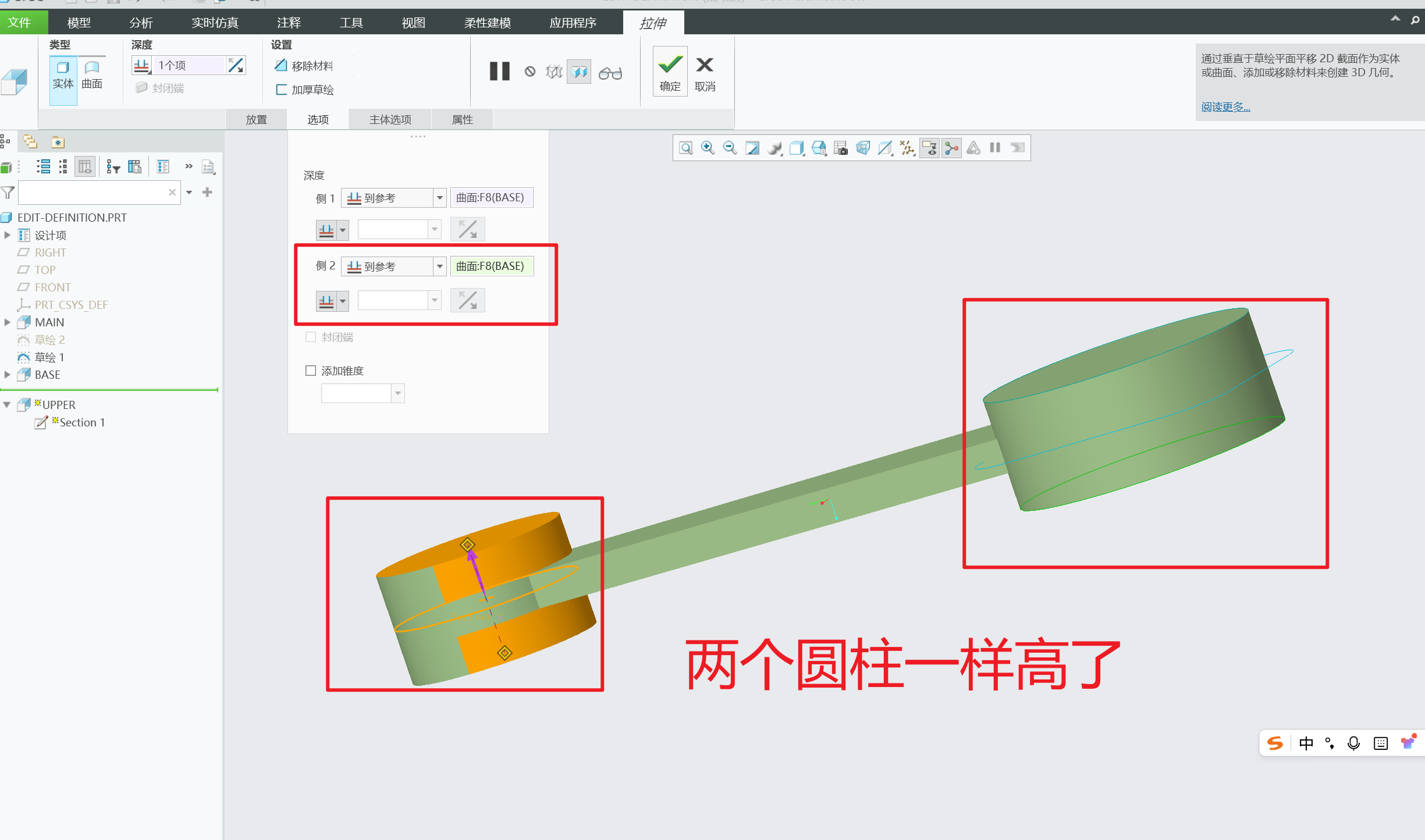

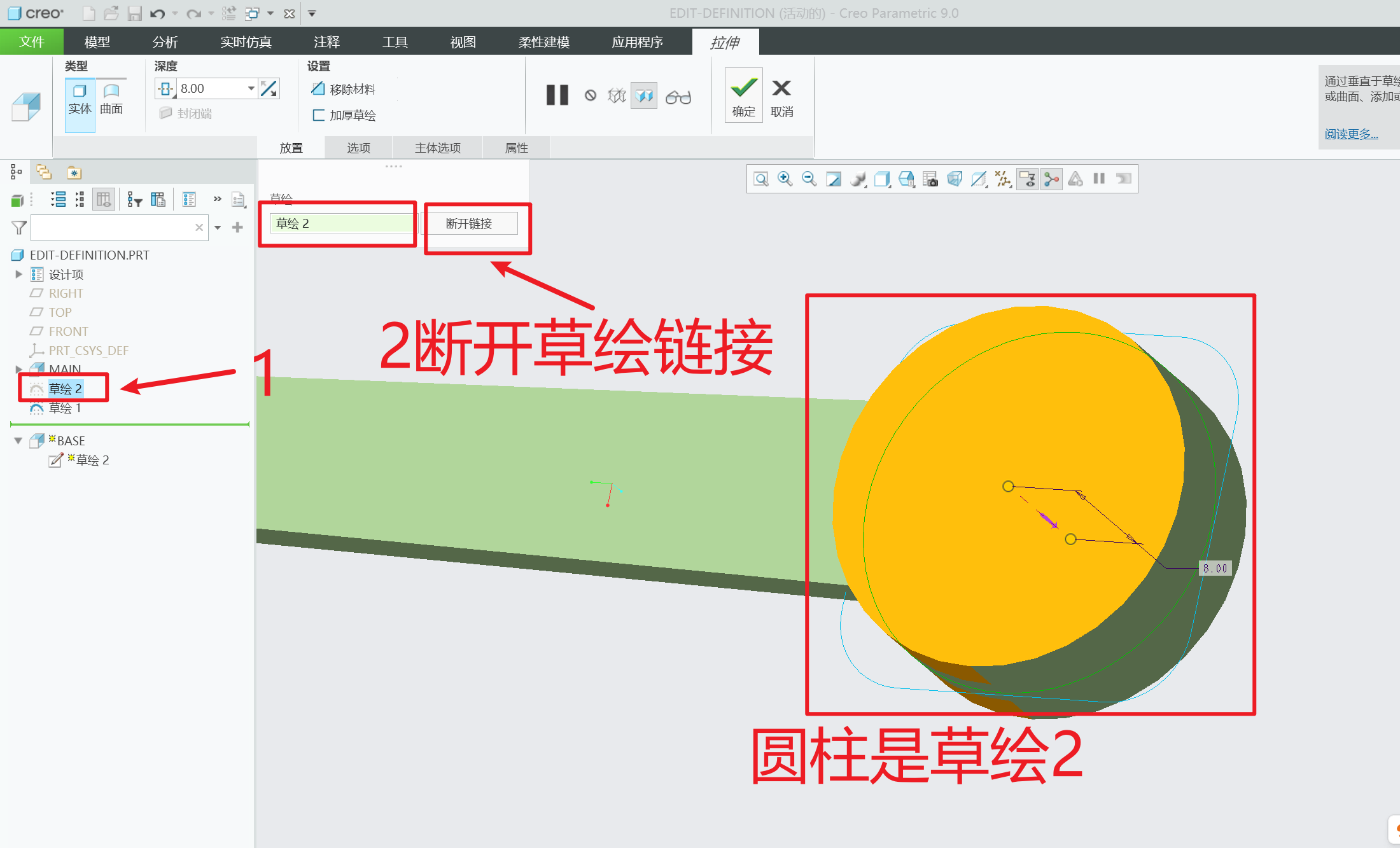

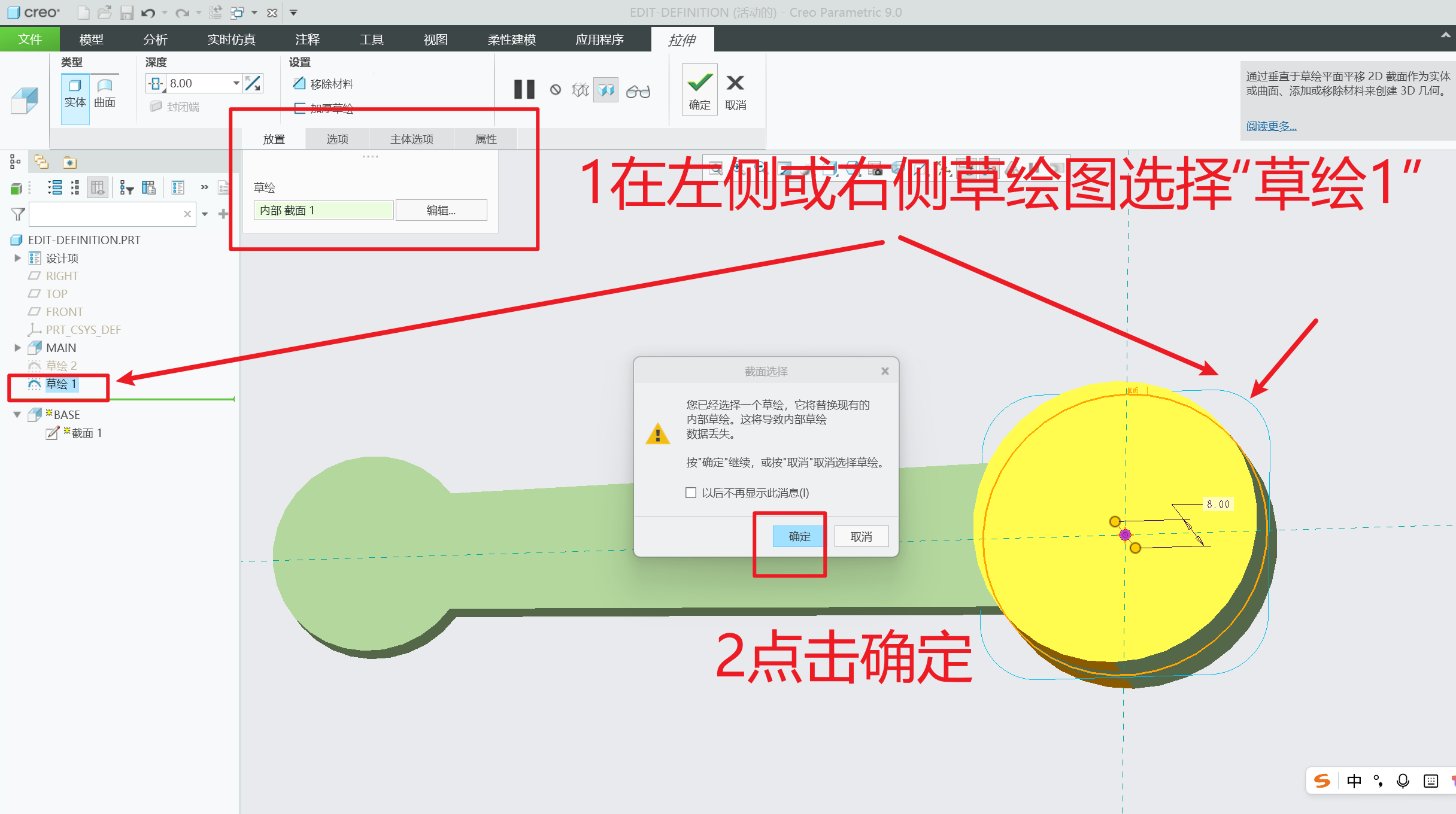

2.2重新编辑定义

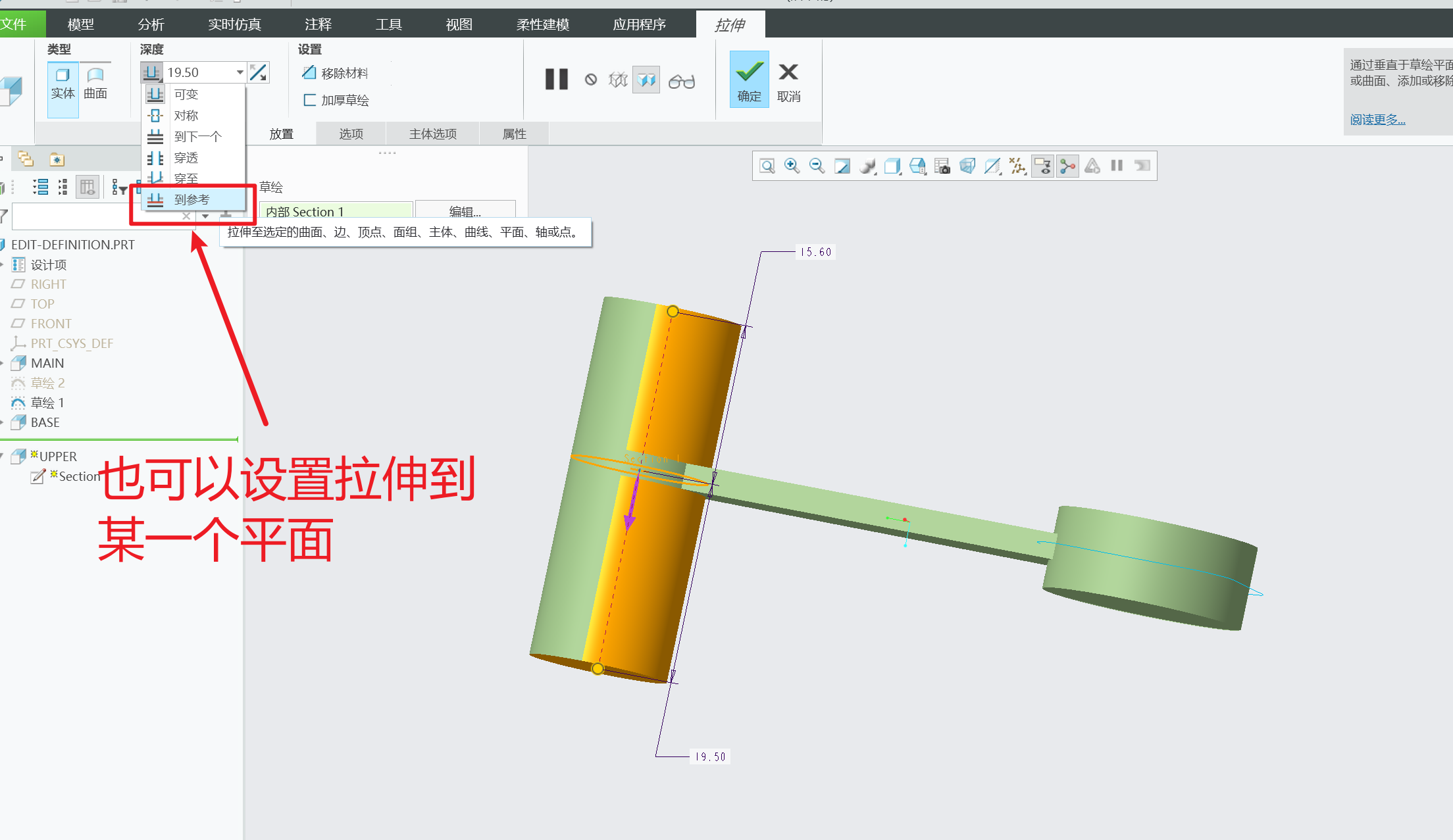

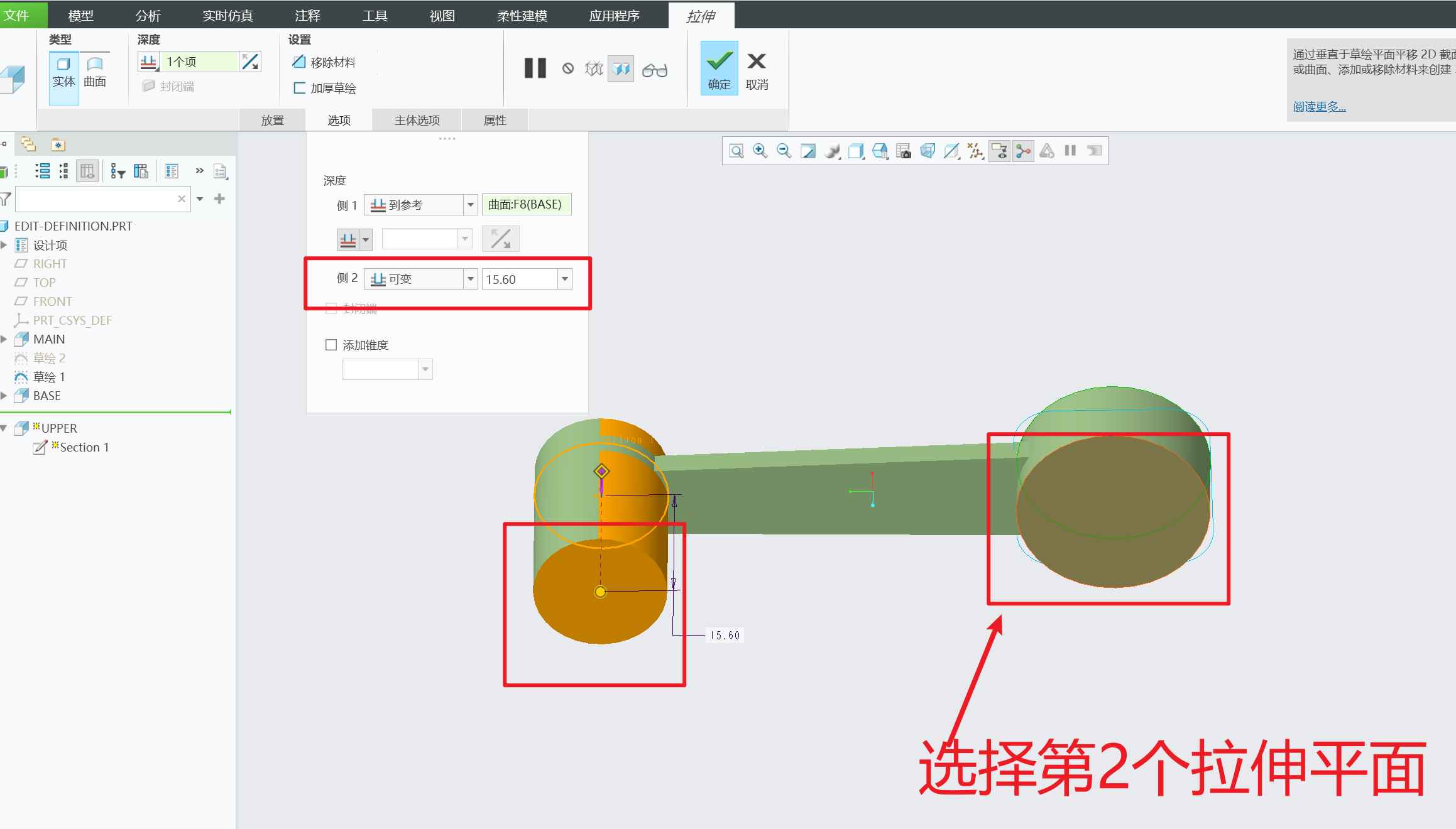

1. 相比“编辑尺寸”，除了能修改已存在的尺寸，还能增加新的尺寸。

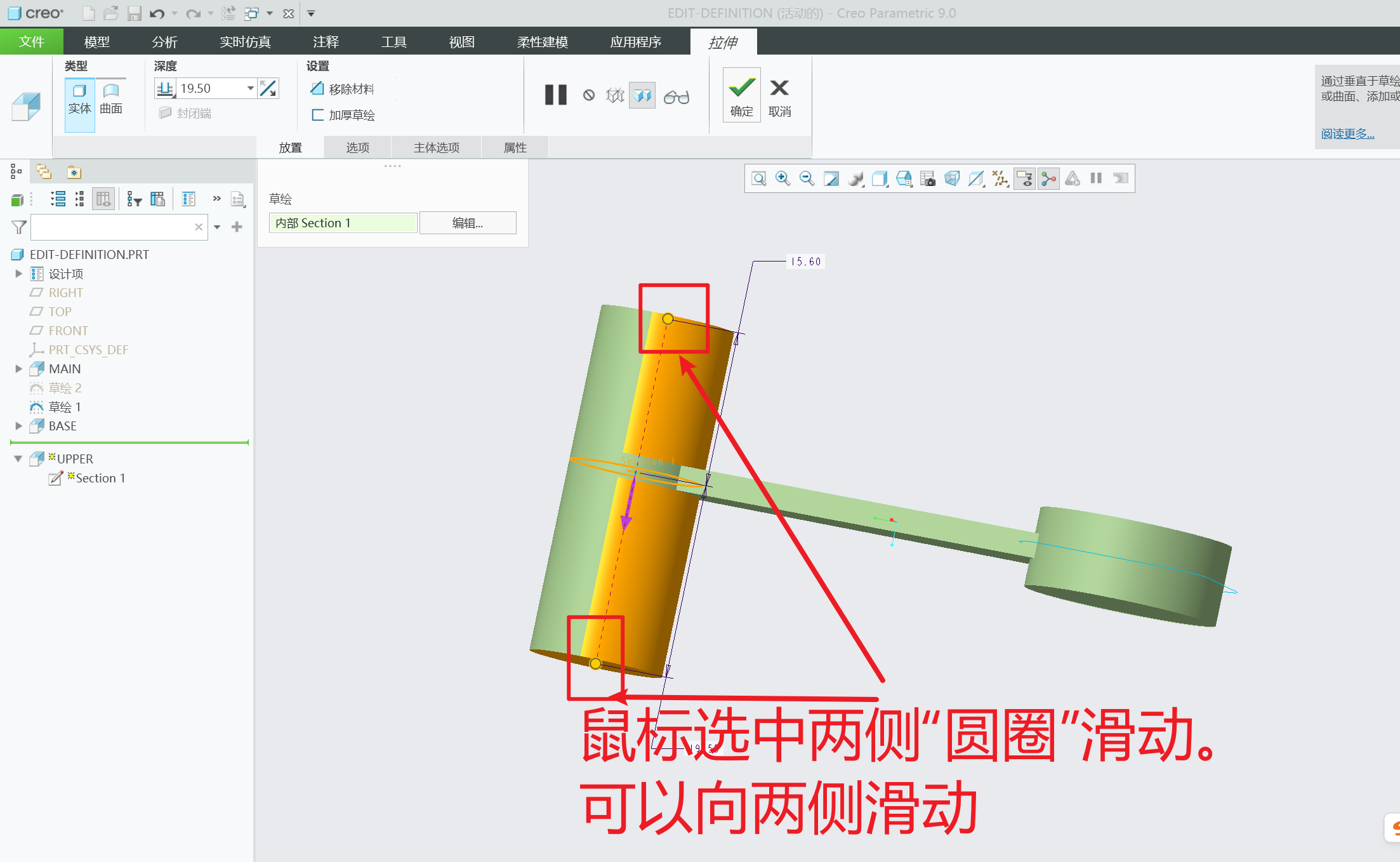

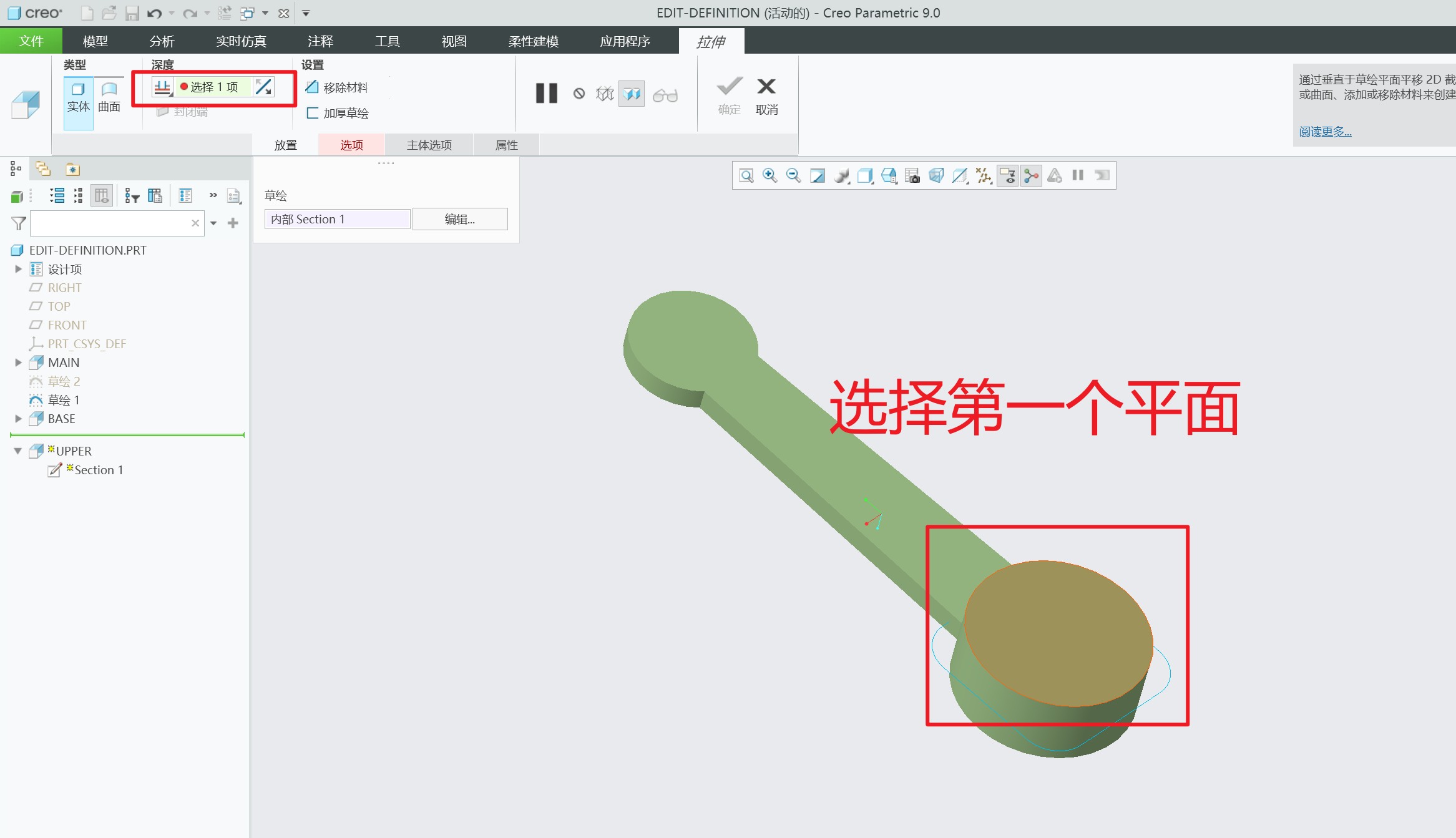

2. 进入到了模型草绘界面

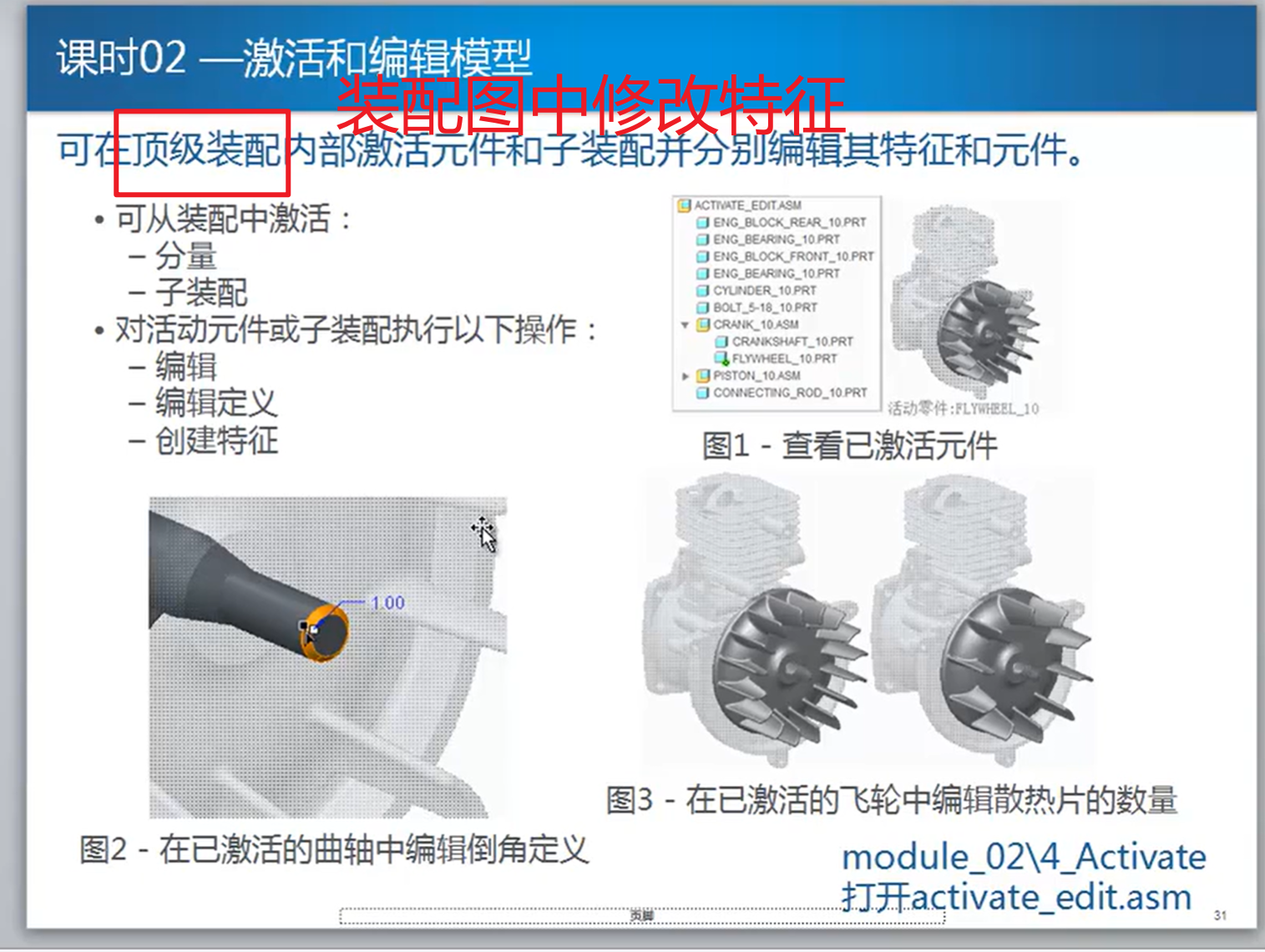

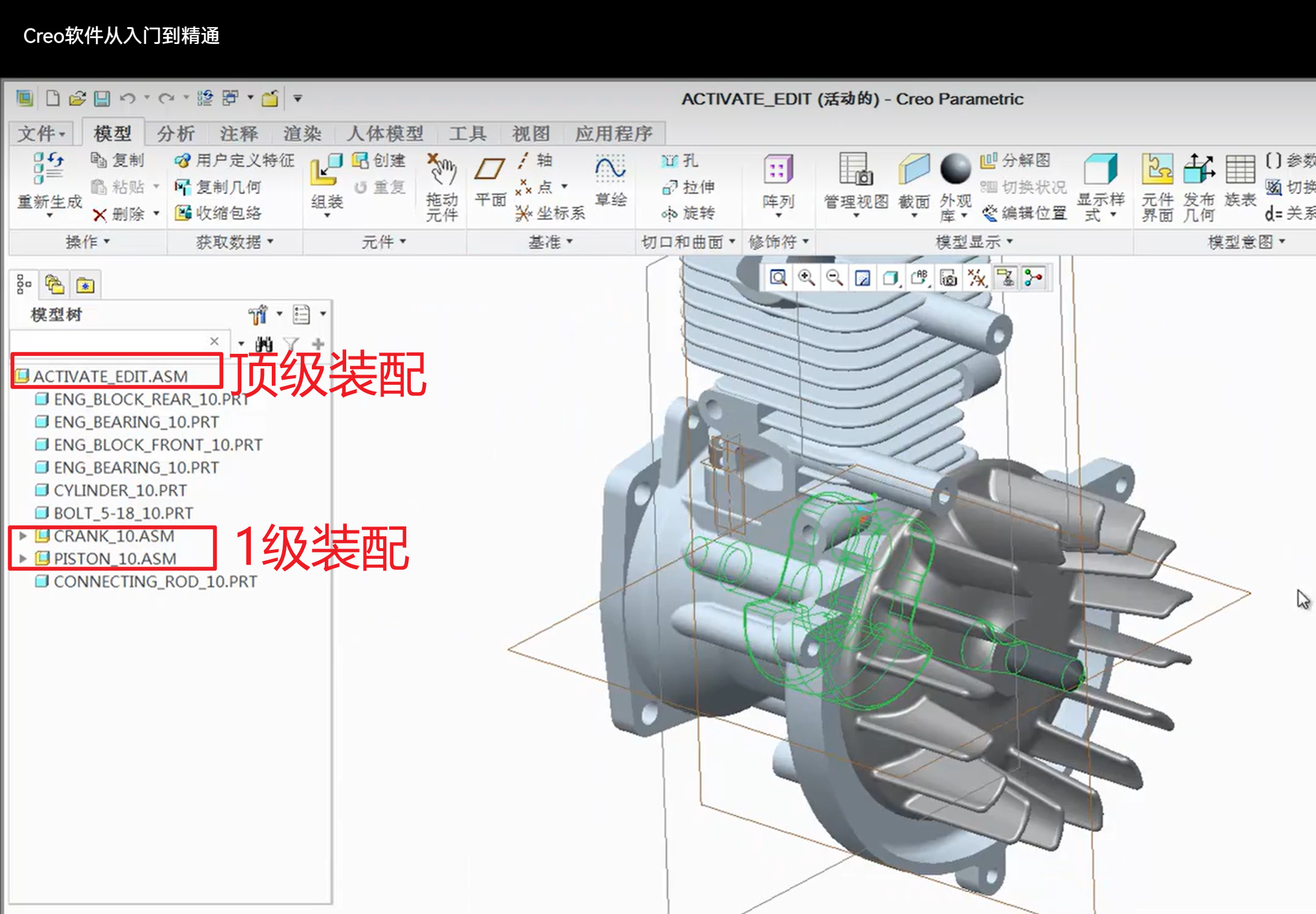

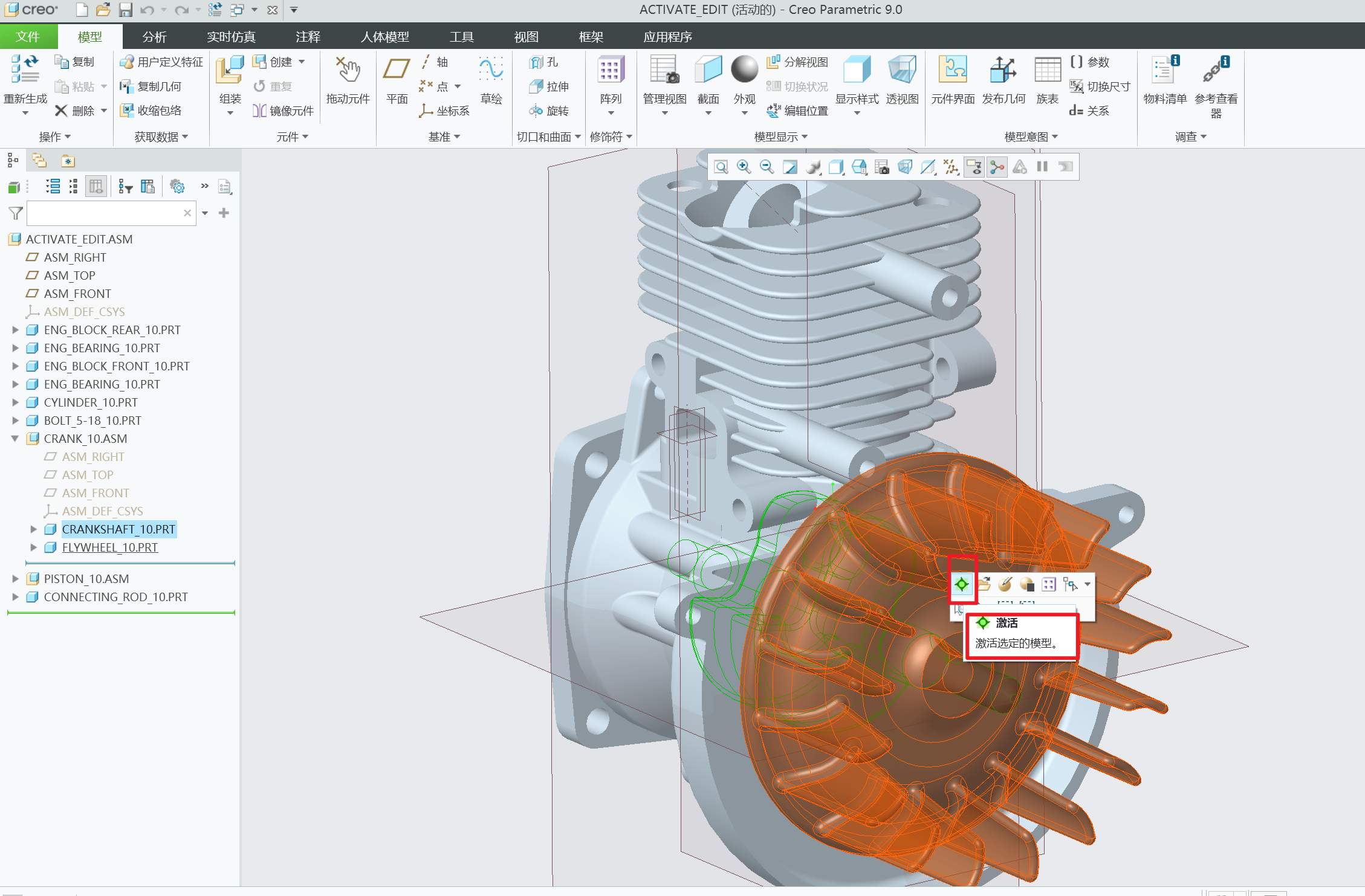

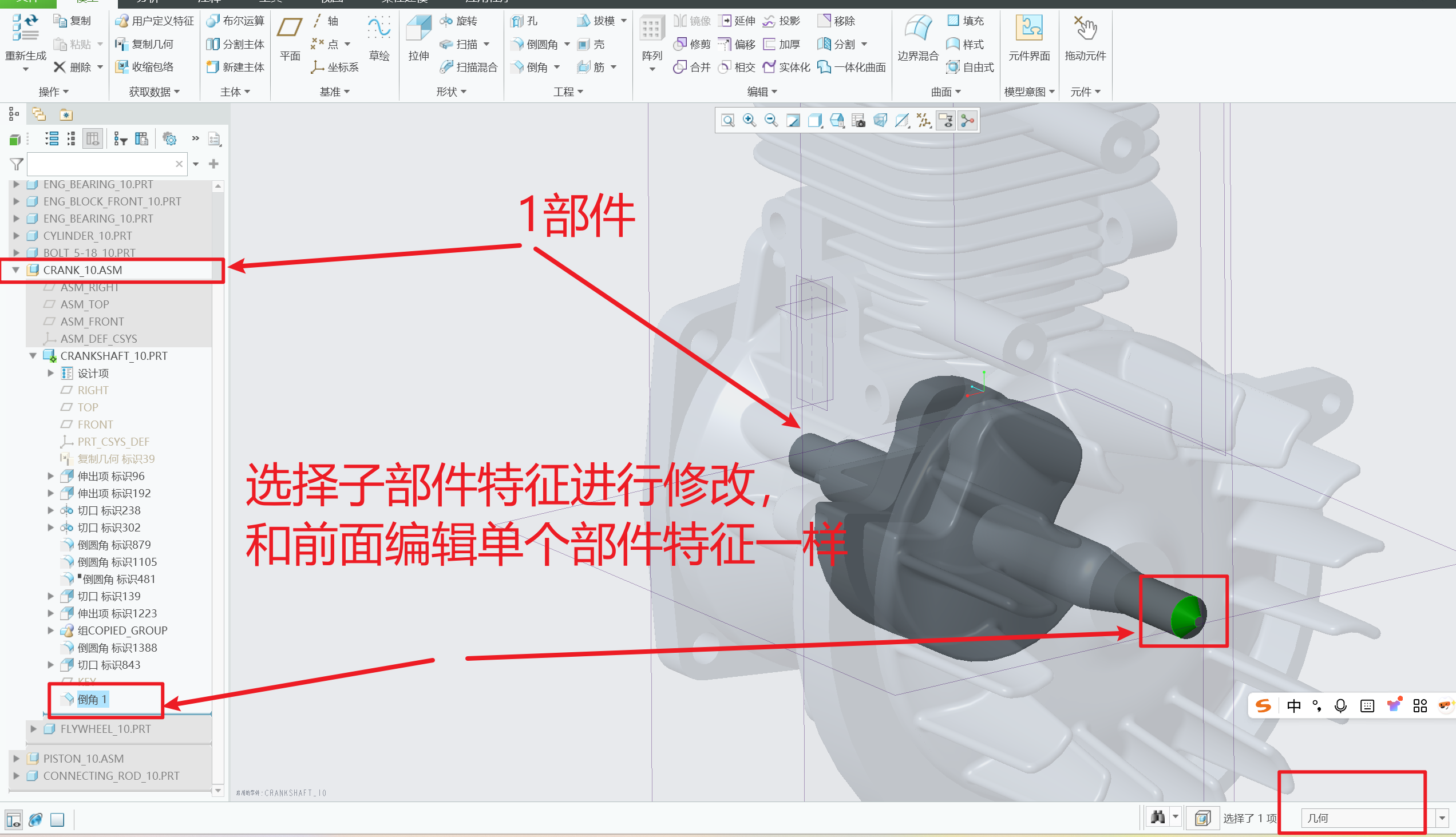

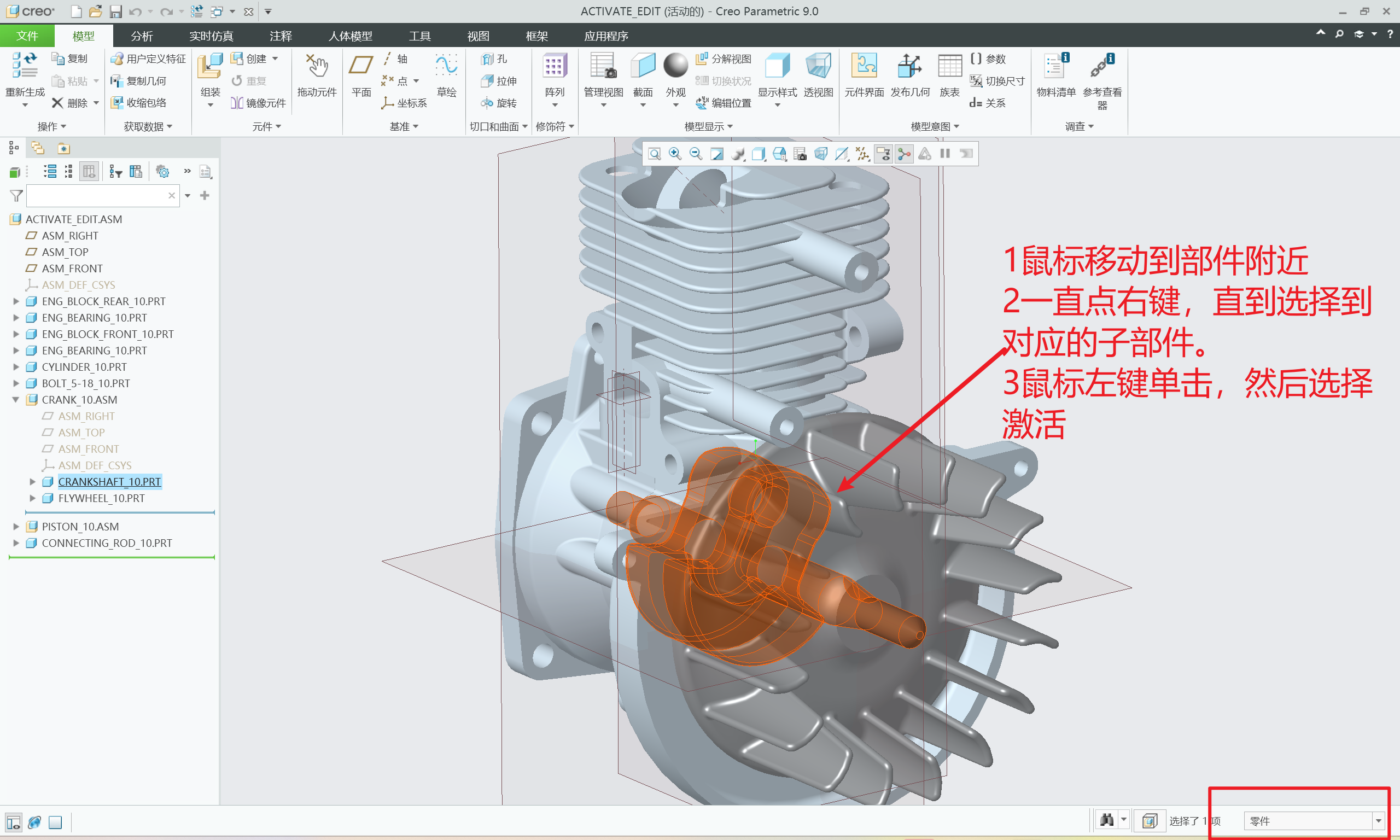

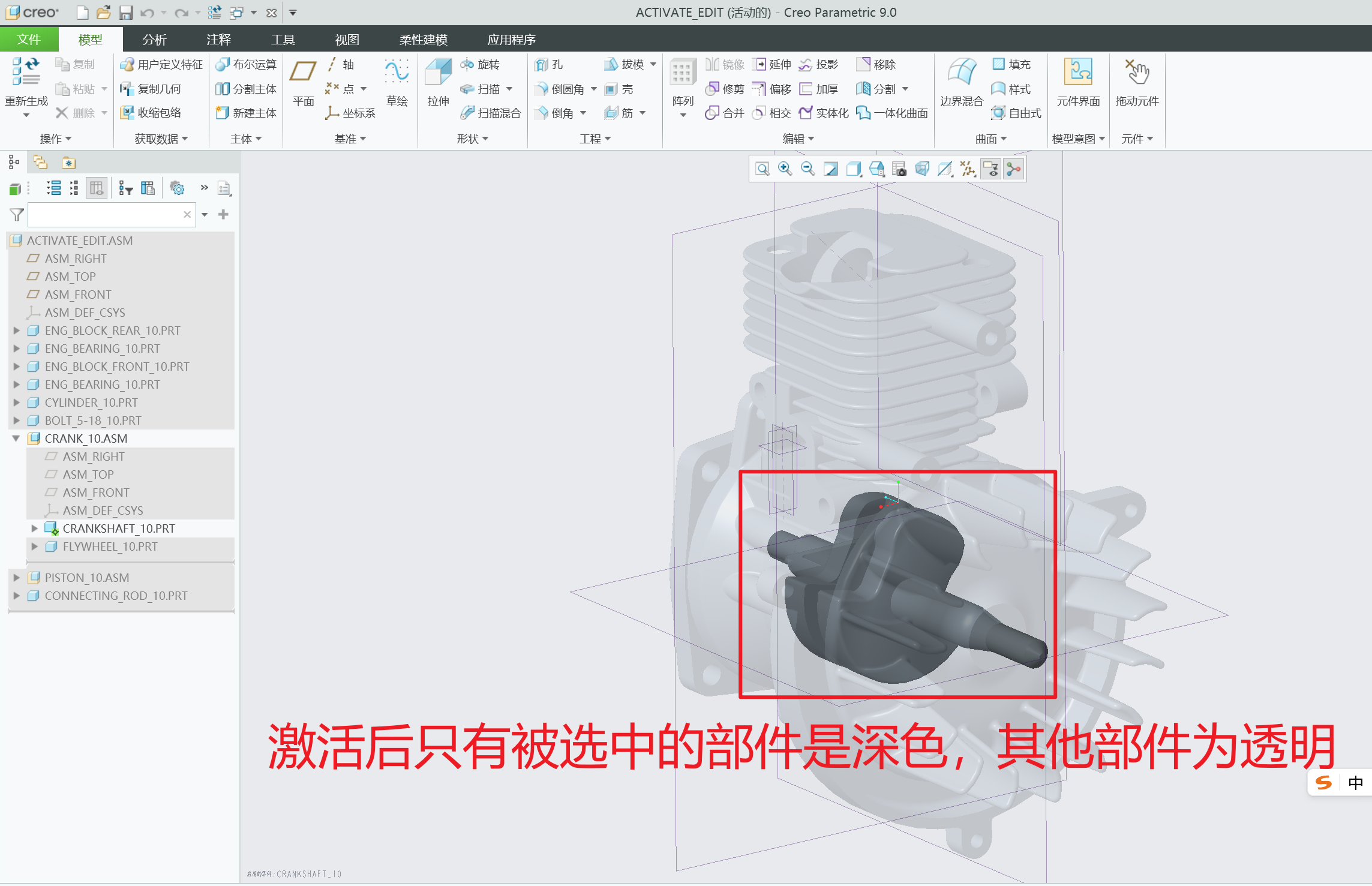

2.3装配图中修改下一层子部件特征（激活）

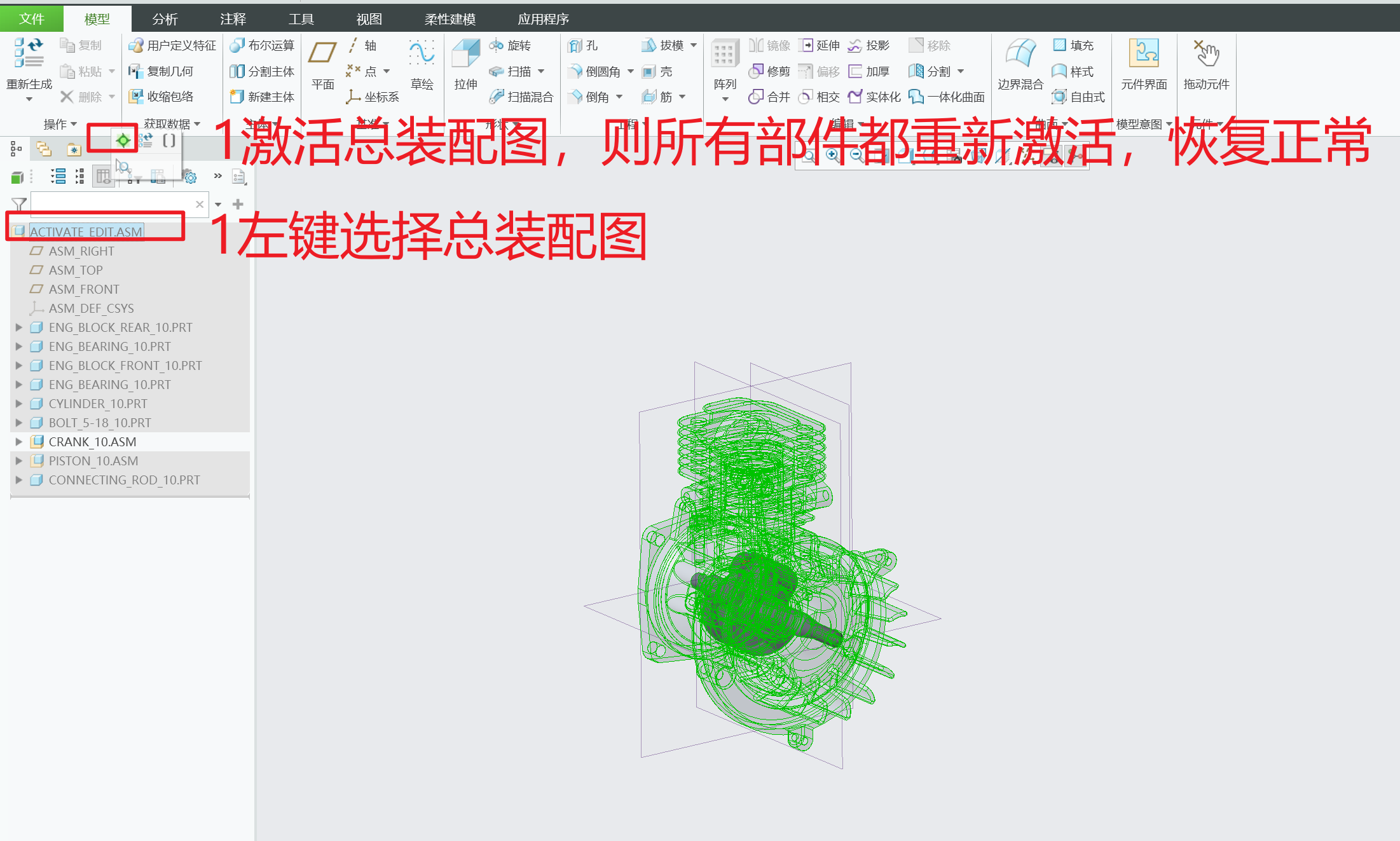

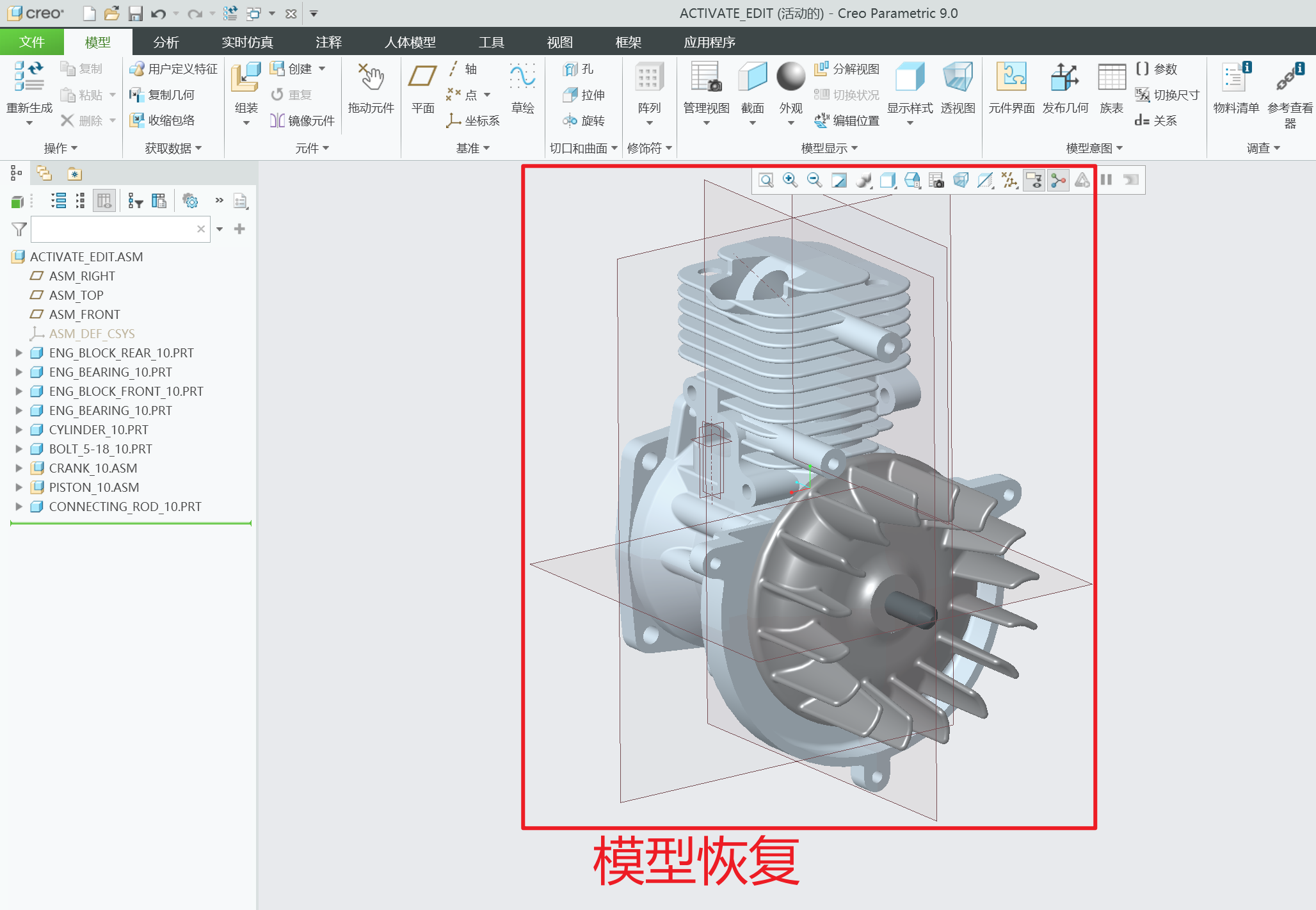

1. 模型恢复

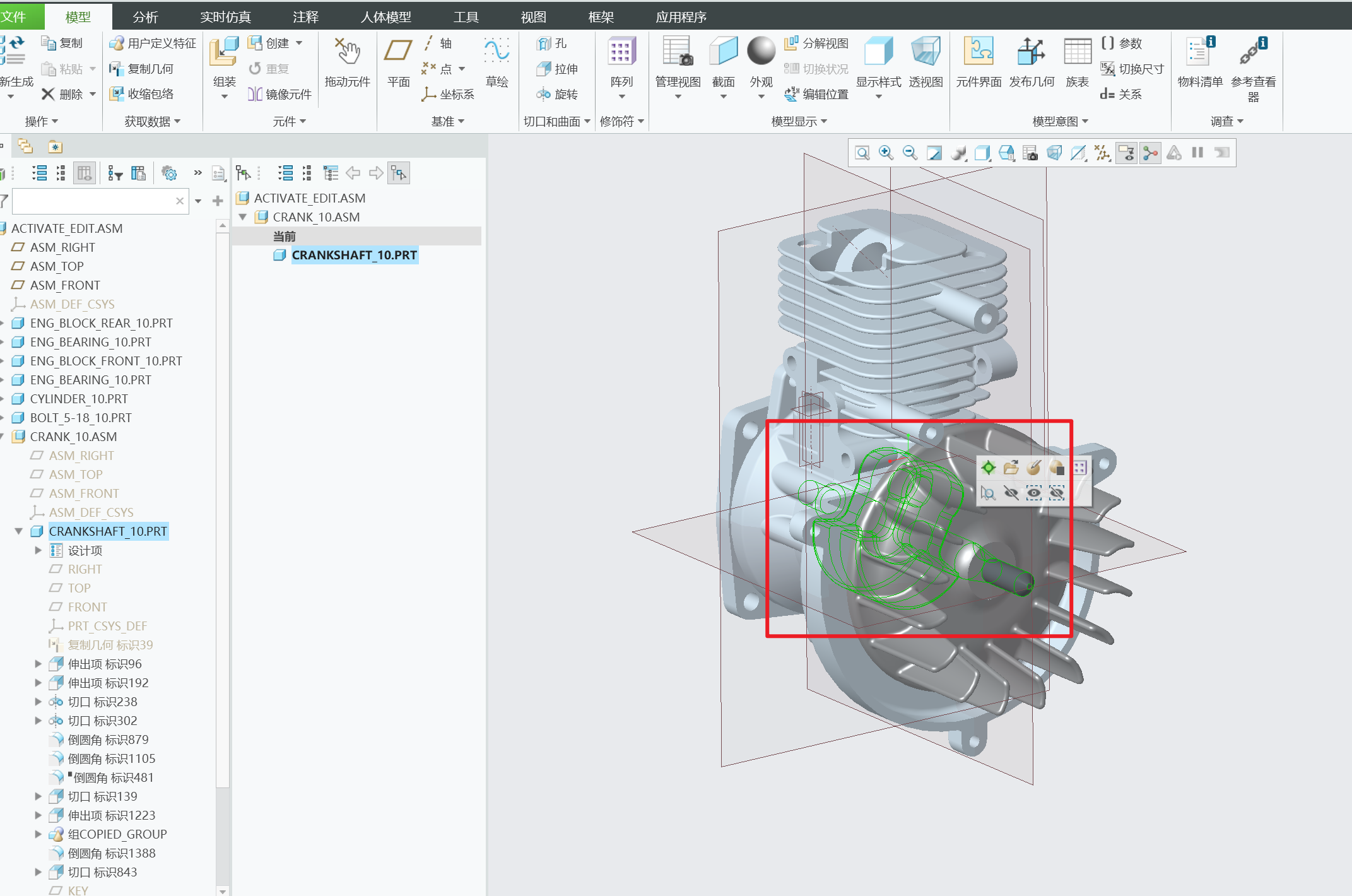

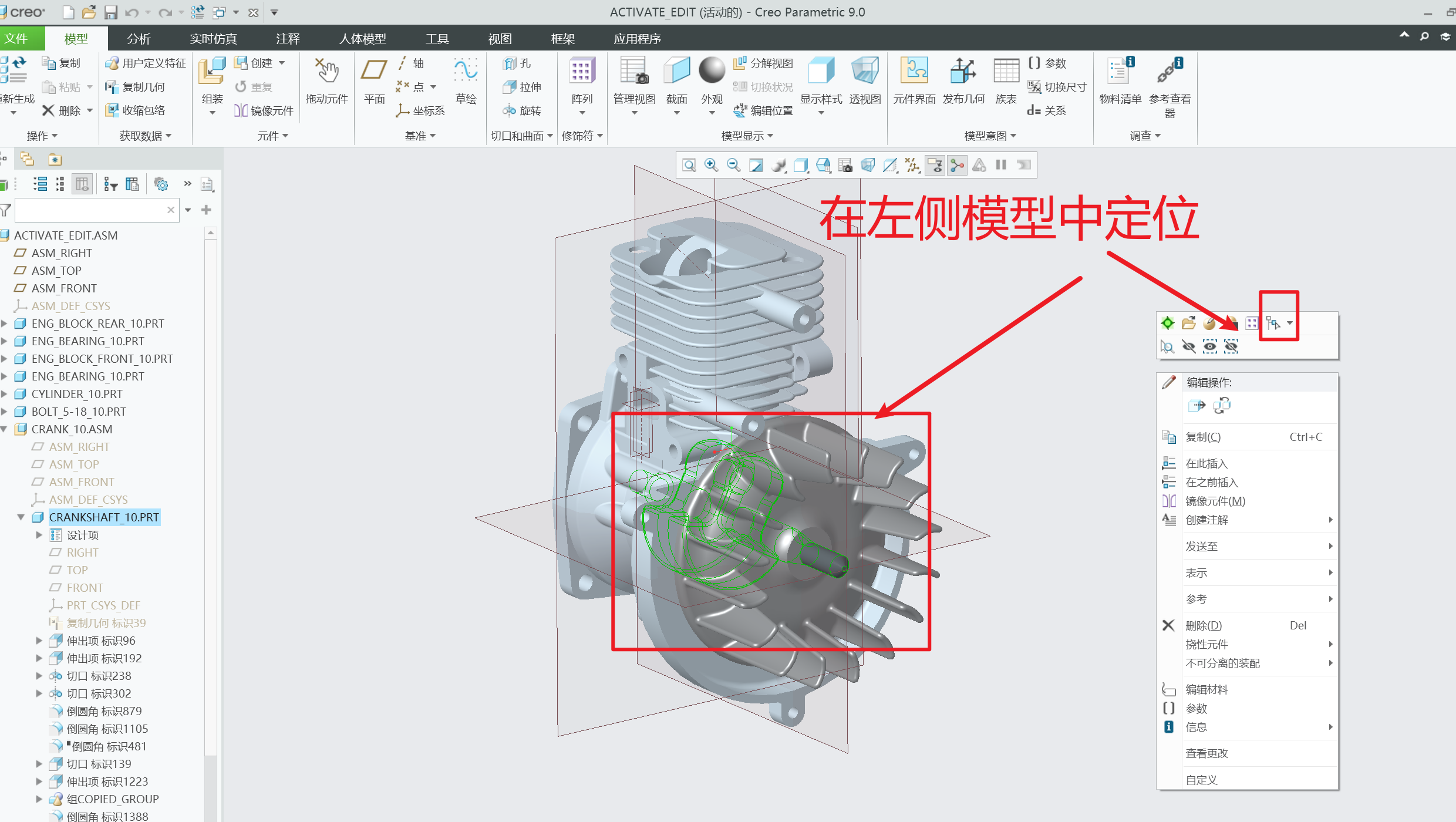

2.4在模型树定位右侧选中的模型

1. 选中模型
2. 在空白处“长按右键”，然后在左侧模型树中定位

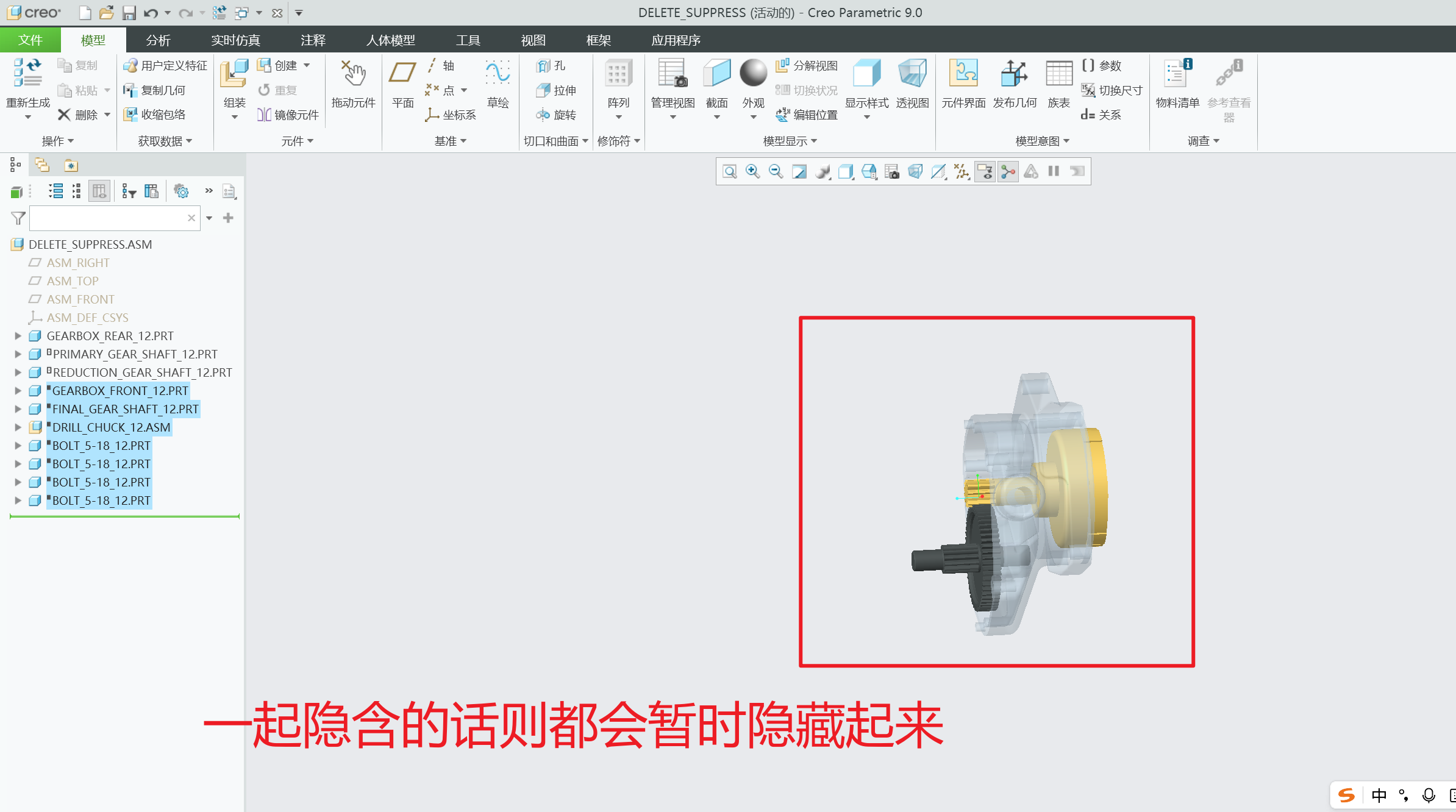

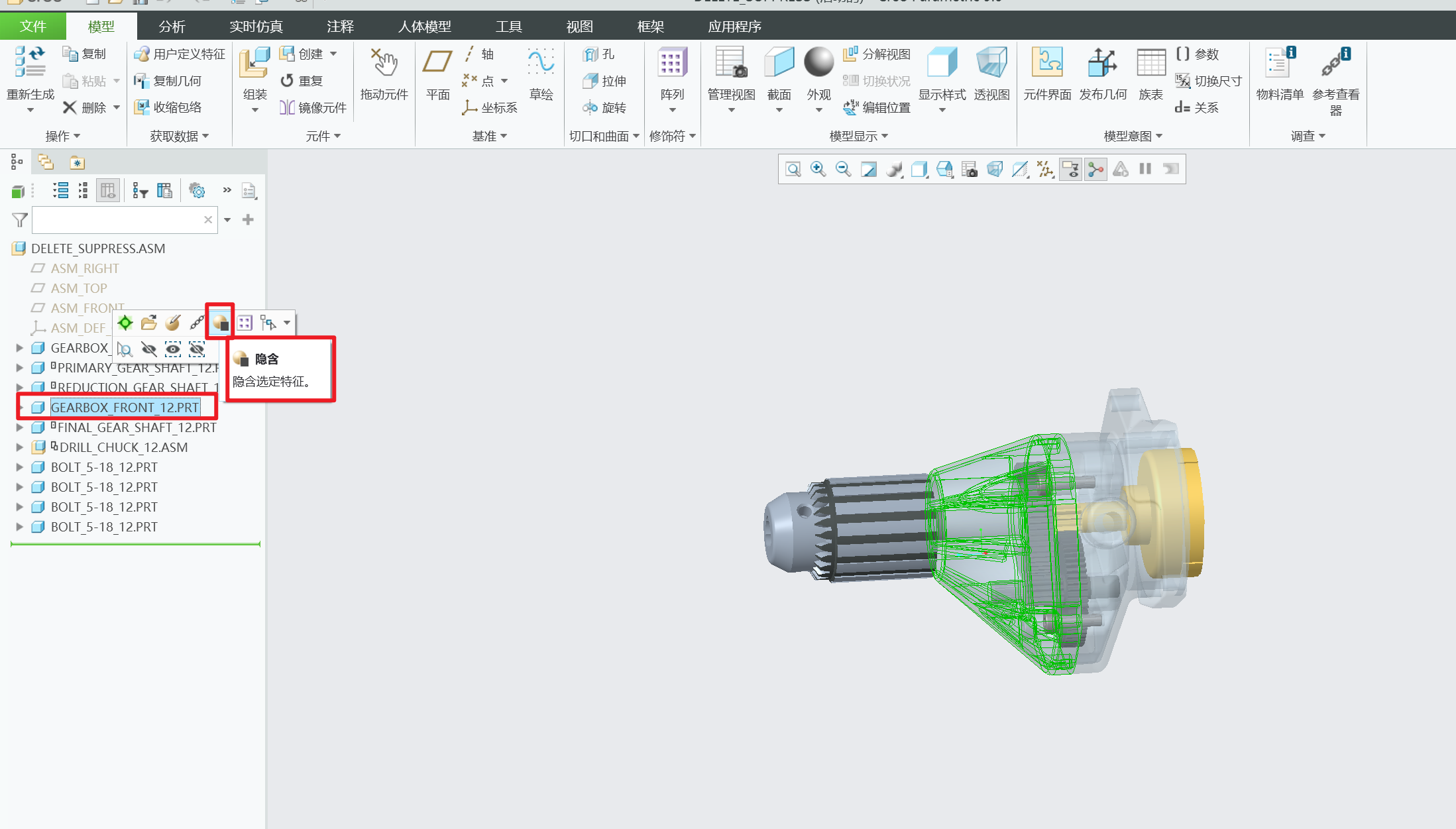

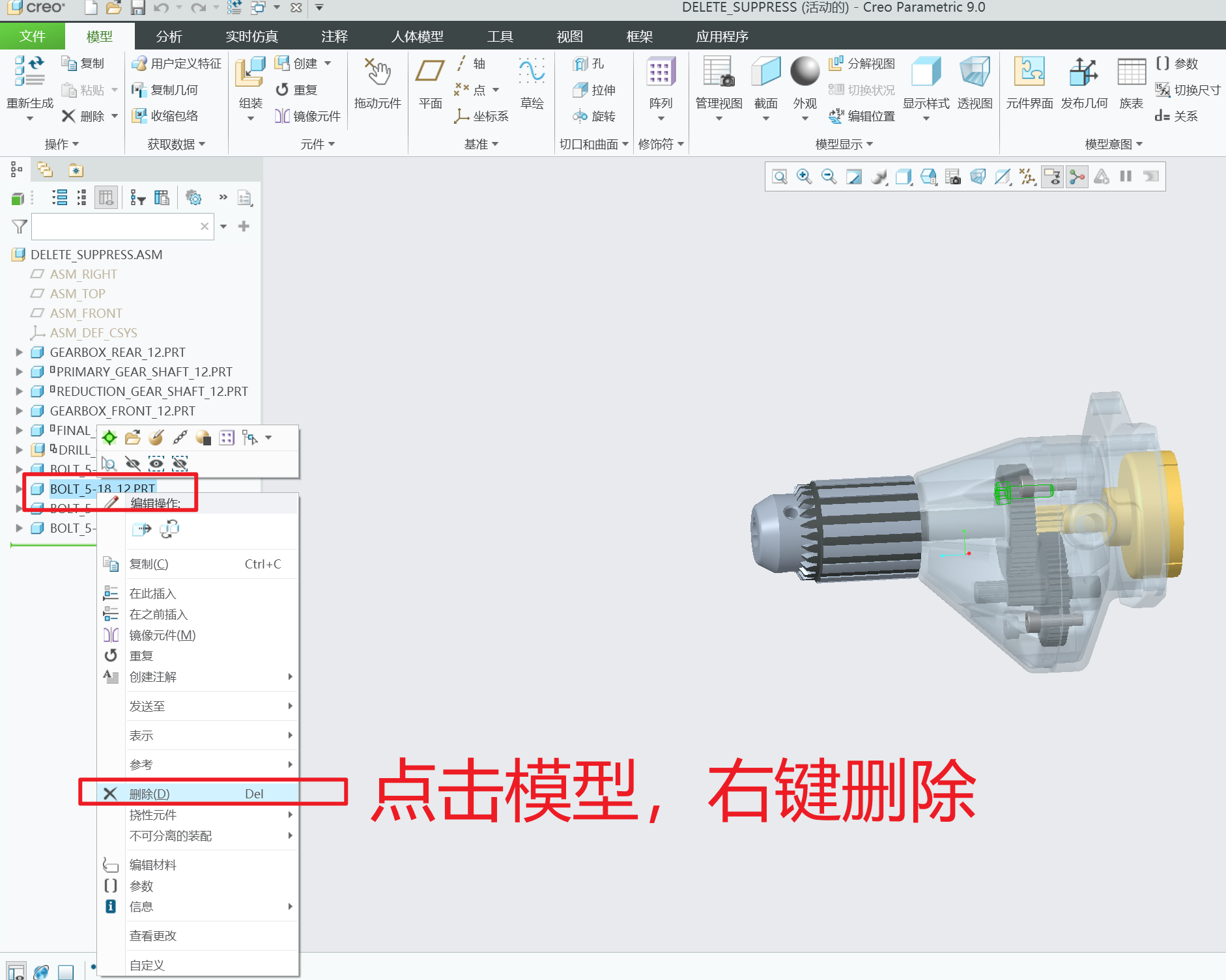

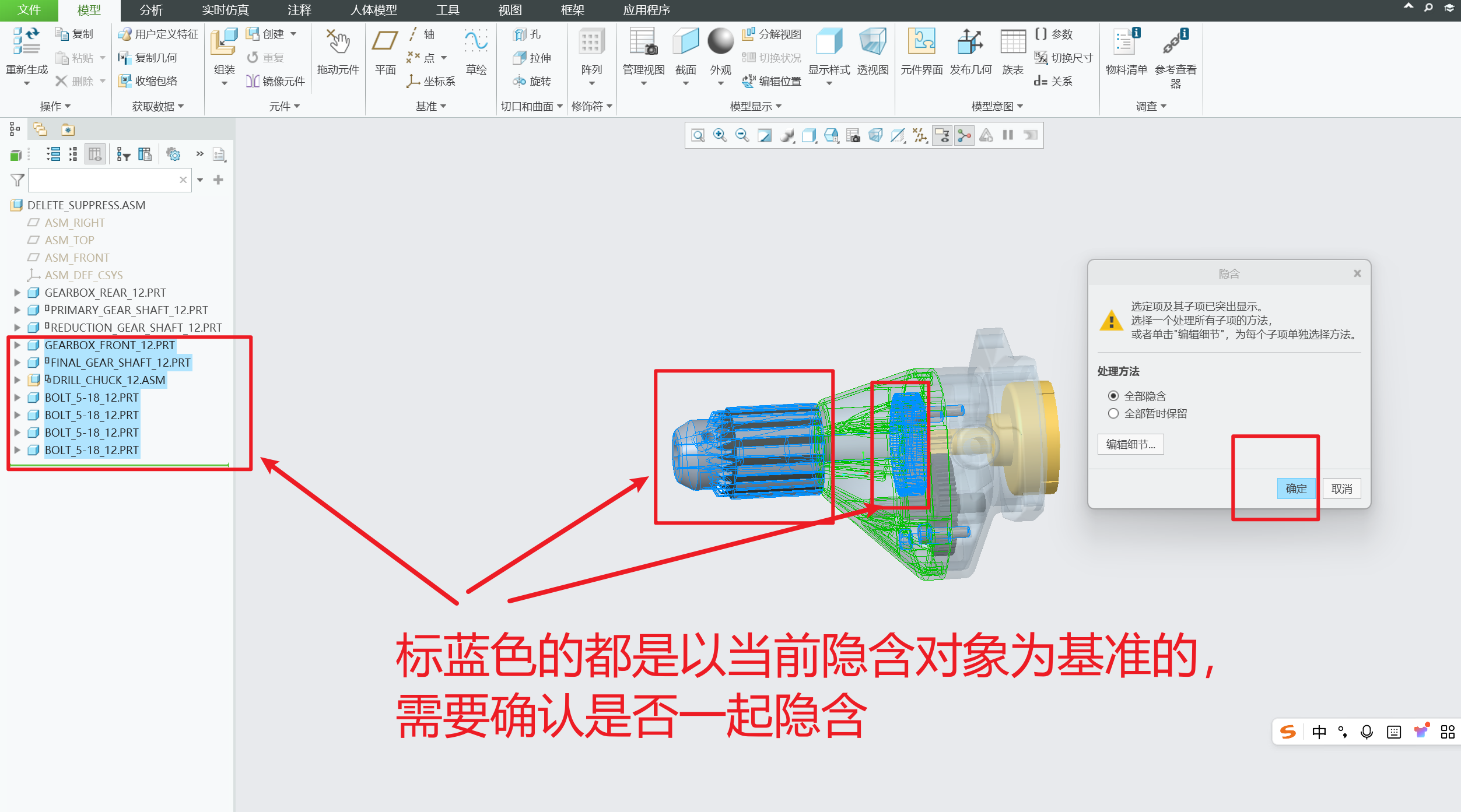

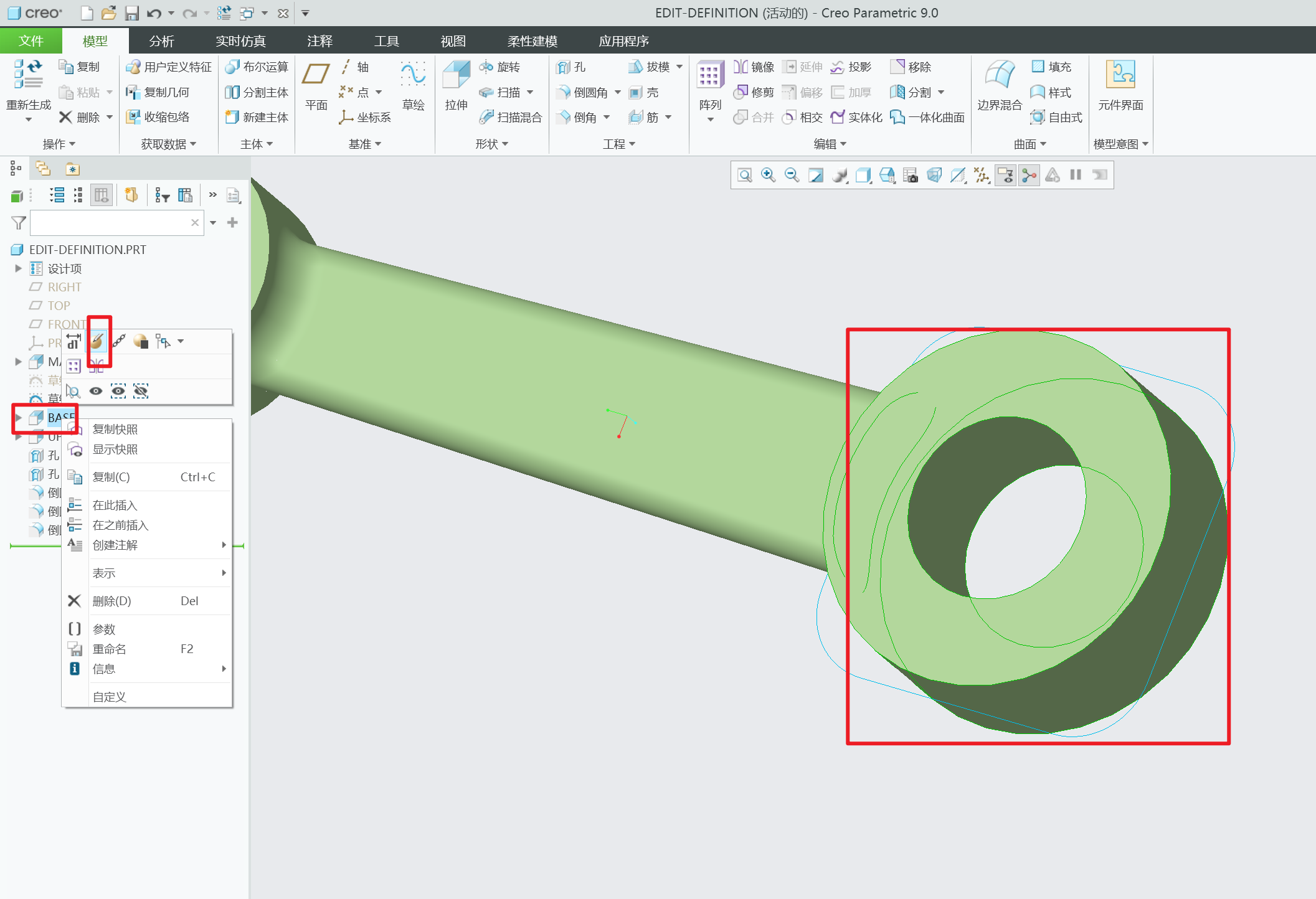

2.5删除和隐含

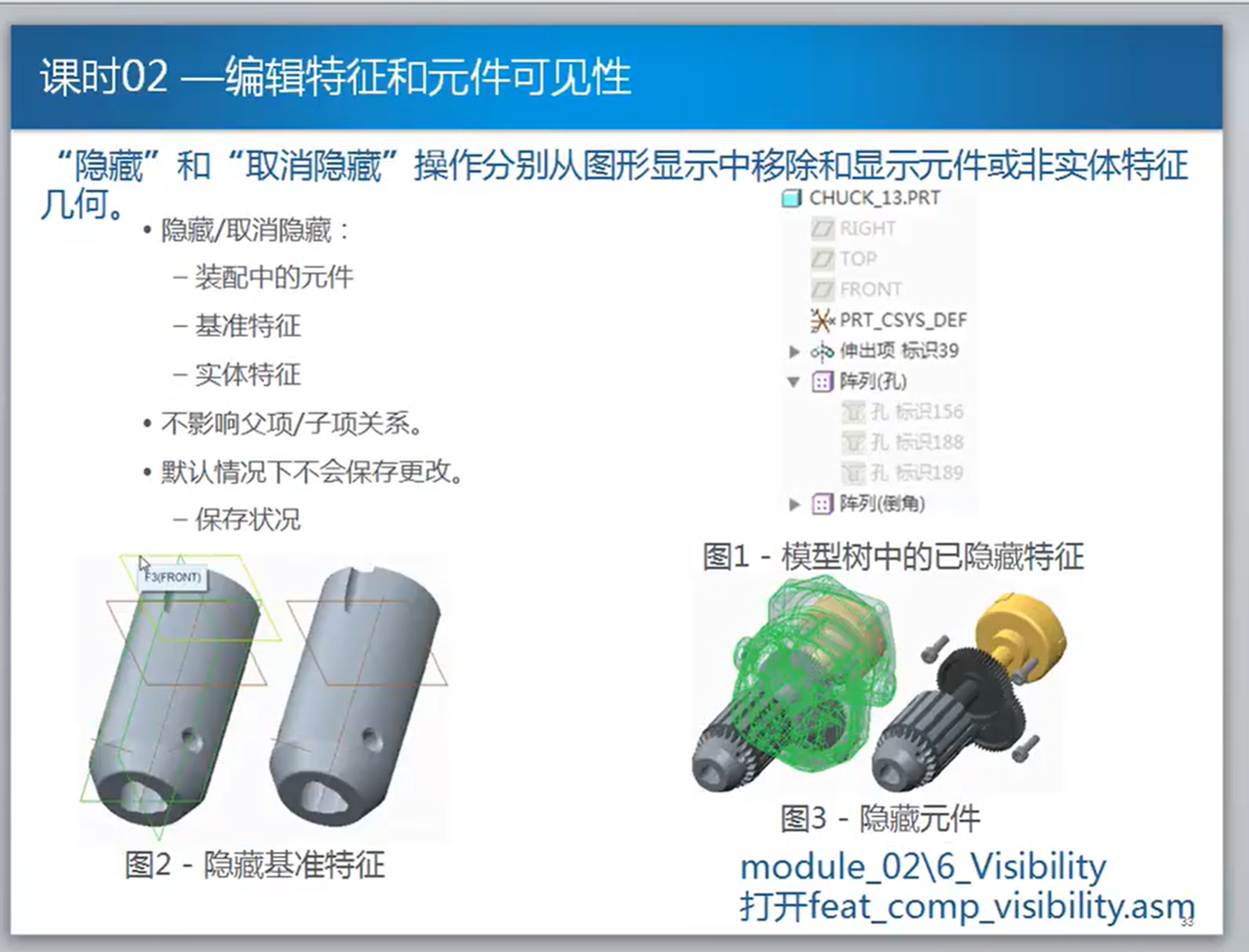

2.6隐藏

1. 隐含和删除，模型实际都发生了变化
2. 隐藏只是显示变化，模型实际没有发生变化。所以隐藏单个零件时，和其有装配关系的其他部件都不会变化。
