舵机和直流电机驱动

舵机

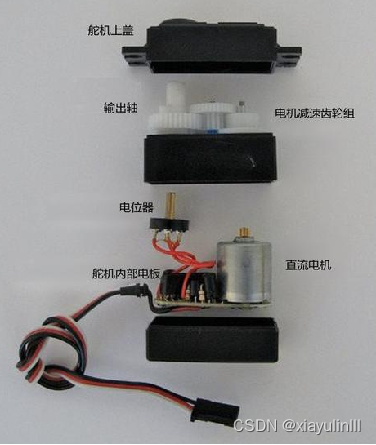

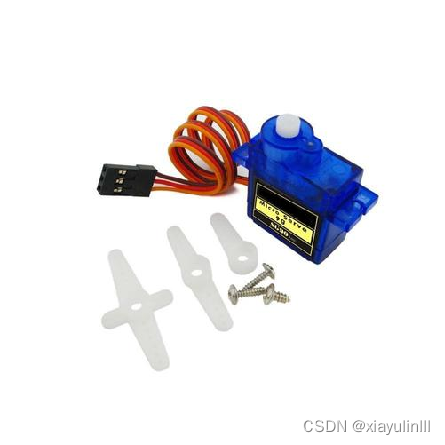

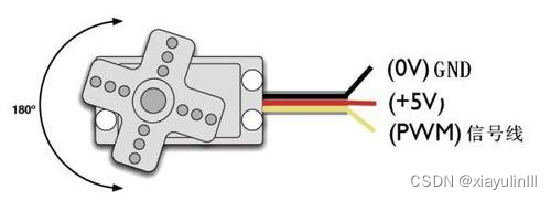

舵机简介

  • 舵机是一种根据输入PWM信号占空比来控制输出角度的装置

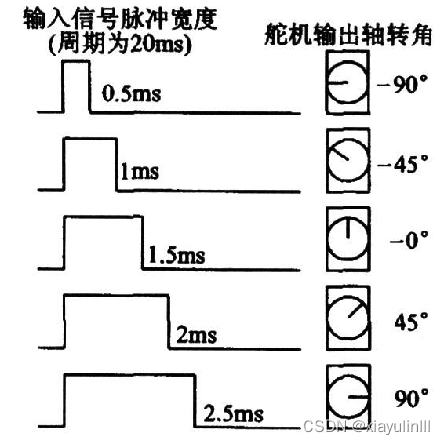

  • 输入PWM信号要求：周期为20ms，高电平宽度为0.5ms~2.5ms
    在这里插入图片描述
    在这里插入图片描述在这里插入图片描述

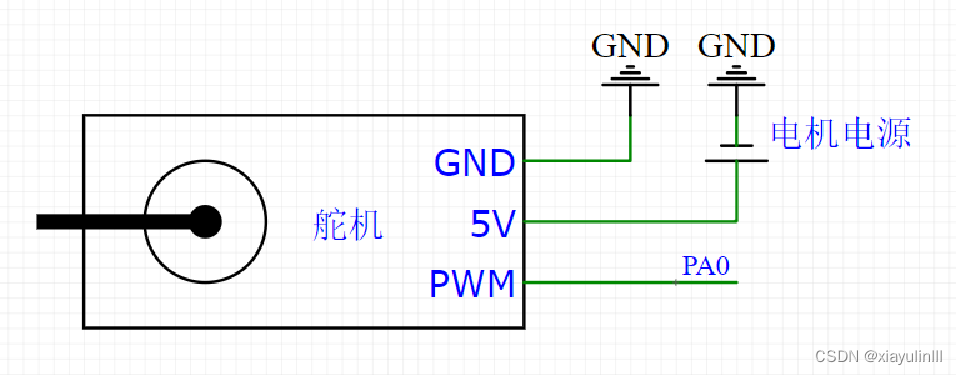

硬件电路

在这里插入图片描述
在这里插入图片描述

直流电机驱动

直流电机及驱动简介

  • 直流电机是一种将电能转换为机械能的装置，有两个电极，当电极正接时，电机正转，当电极反接时，电机反转
  • 直流电机属于大功率器件，GPIO口无法直接驱动，需要配合电机驱动电路来操作

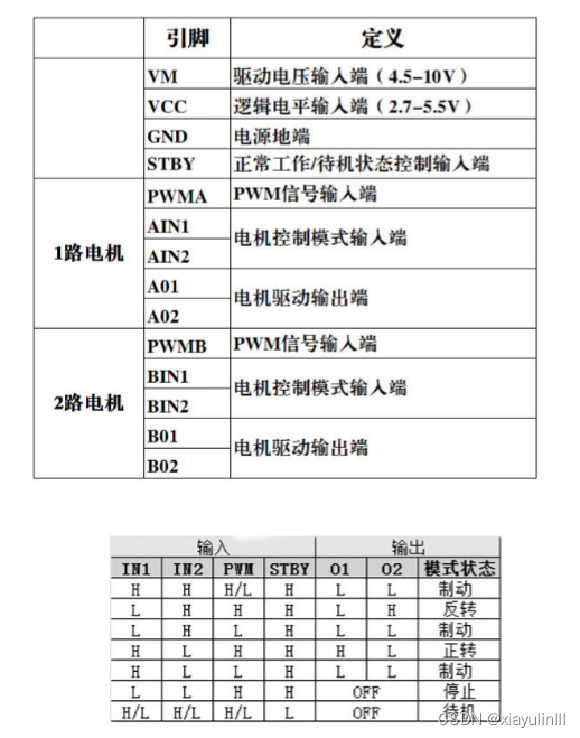

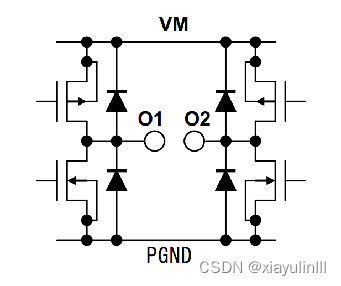

  • TB6612是一款双路H桥型的直流电机驱动芯片，可以驱动两个直流电机并且控制其转速和方向
    在这里插入图片描述
    在这里插入图片描述
    在这里插入图片描述

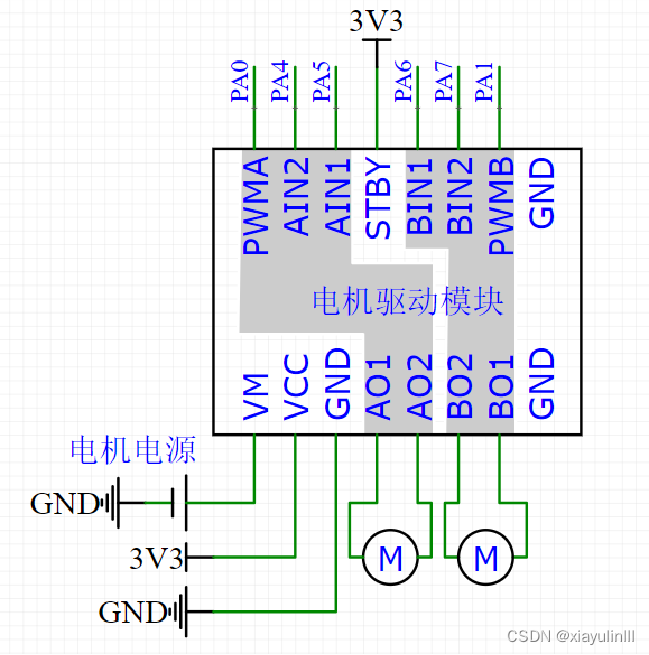

硬件电路

在这里插入图片描述

在这里插入图片描述
