托盘往复提升机

托盘往复提升机是利用载货台的上下往复运动实现托盘等物料单元在不同层之间的周转。载货台内可装不同种类的输送设备，并与进出口输送设备相配合，使输送过程实现完全自动化



1、设备参数

• 项目	规格及参数	备注
  额定载荷(kg)	1000
  载货单元尺寸(mm)	1000(W)X1200(L)X1500(H)
  提升高度(m)	4.5
  提升速度(m/min)	40	变频调速
  输送速度(m/min)	16/18	变频调速
  定位精度(mm)	±5
  功率(kw)	提升：5.5 输送：0.75	此功率在细化设计阶段可能进行调整。
  设备涂装	环氧树脂粉末静电喷涂，推荐黄色，厚度60～80µm。

• 2、结构组成

• 托盘往复提升机主要由框架、升降驱动装置、升降载荷台、输送设备等组成。

  主要结构描述

1. 框架

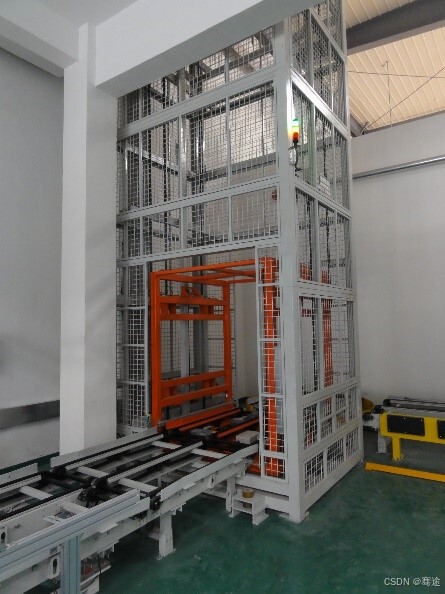

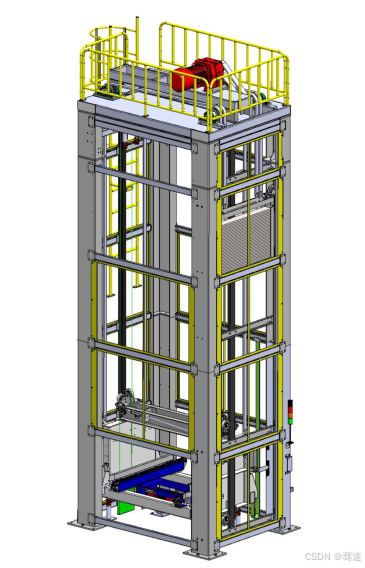

• 框架采用型材焊接成标准框架，而后现场通过螺栓连接而成。根据现场情况，可采用四立柱框架结构或双立柱悬臂式布置。四立柱框架外侧采用钢网加工成封板，将升降机完全密封，以保证外观美观大方，双立柱结构时，设备下方设置网状护栏，防止人员进入。框架两侧采用方管或其他型材为导轨用于载荷台的导向和固定。框架内部上下各设聚氨脂缓冲垫，用作载货台上下限到位缓冲。框架底部采用钢板为底板，用螺栓与地面固定。根据检修需要，设置检修护栏或爬梯，便于人员维修，并用于人员检修时的保护，外框架结构示意图如下。

• 2.

• 2.升降驱动装置

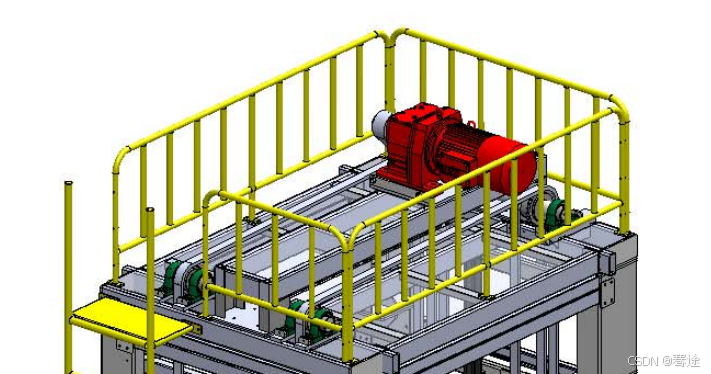

• 驱动装置安装在垂直输送机的框架上，主要由电机架、电机和传动链条等组成。减速电机作垂直输送机的升降动力,电机套在驱动主轴上，电机直接传动驱动轮组件，提升链条或钢丝绳分别连接载荷平台或配重平衡块，电机转动时通过链条或钢丝绳分别带动载荷台或配重块的升降，升降驱动装置示意图如下。

3.升降载荷台

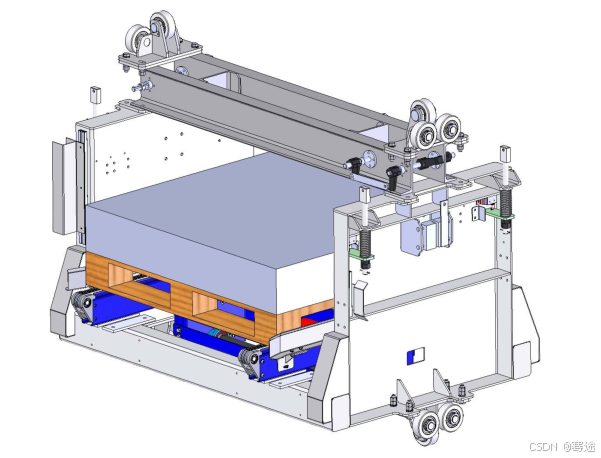

升降载荷台是垂直输送机的主要传输单元。升降载荷台采用型材与板材焊接的结构，中间可安装输送机，在链条的的牵引下沿着框架导轨行走。载荷台的主要由焊接框架、导向轮组件、刹车装置等、链条涨紧装置、安全装置等组成，升降载荷台装置示意图如下。
