Java利器之UML类图详解

前言

UML(Unified Modeling Language)中文统一建模语言,是一种开放的方法,用于说明、可视化、构建和编写一个正在开发的、面向对象的、软件密集系统的制品的开放方法。UML展现了一系列最佳工程实践,这些最佳实践在对大规模,复杂系统进行建模方面,特别是在软件架构层次已经被验证有效。 【维基百科】

最近看一些开源项目的时候,总是看到UML中的类图,一开始自己的做法就是跳过去类图的部分,不过后来又遇到了几次,就决定学习下,不能再选择逃避了,这也是一个即将优秀的程序探索者应该必备的素质。今天把自己学习到的内容记录一下(怕健忘…),相信对类图不清楚的朋友,通过读取这篇文章后也能有一个比较清晰的认识,让你看的懂,画的出。

类图作用

类图是软件工程的统一建模语言一种静态结构图,该图描述了系统的类集合,类的属性和类之间的关系。帮助人们简化对系统的理解,它是系统分析和设计阶段的重要产物,也是系统编码和测试的重要模型依据。学习好类图的绘制,是一位合格的软件工程师应有的技能。

类的UML图示

在UML类图中,类使用包含类名,属性,方法名及其参数并且用分割线分隔的长方形表示。例如最简单的一个类Person 类有两个属性分别是name和age,并提供对应的get和set方法。java类代码如下

/***********************************************************************
 * Module:  Person.java
 * Author:  Code4Android
 * Purpose: Defines the Class Person
 ***********************************************************************/

import java.util.*;

/** @pdOid 4615fa10-38a3-446e-a7d5-59dcb3e786b5 */
public class Person {
   /** @pdOid f314a698-c3c1-4ec7-a8ea-f8b2df107a29 */
   private String name = zhangsan;
   /** @pdOid 271c633b-87e5-4b41-9f70-2ce320635014 */
   private int age = 23;

   /** @pdOid ccf5b7c1-d005-4a5f-b823-9988f2dd6f91 */
   public String getName() {
      // TODO: implement
      return name;
   }

   /** @pdOid 83e01fba-b004-498e-b7ab-778de8be6dfa */
   public int getAge() {
      // TODO: implement
      return age;
   }

   /** @param name
    * @pdOid 9525895a-11bf-44a3-afed-b4a014540a98 */
   public void setName(String name) {
      // TODO: implement
      this.name=name;
   }

   /** @param age
    * @pdOid 16fd66cc-2af1-4fef-ae98-2a37f495a487 */
   public void setAge(int age) {
      // TODO: implement
      this.age=age;
   }

}

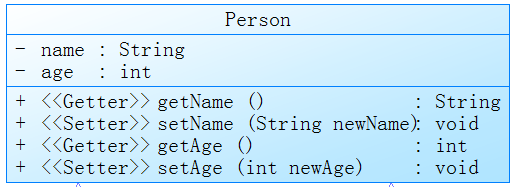

那么用类图表示如下,它很简单的表示出了类的所有信息。

这里写图片描述

通过上面的Person的类图,你应该可以看出类图有三部分组成,类名,属性和操作方法

类名

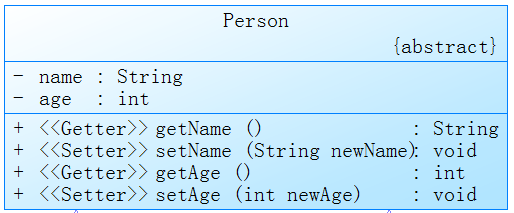

顾名思义就是类的名字,对应于Java类中的类名,如果该类是抽象类的话,在类名右下角会有一个(Abstract)表示,假如Person是一个抽象类的话,则UML类图如下

这里写图片描述

属性名

UML中的属性名就是Java中的成员变量,当然一个类可以没有属性也可以有任意多个属性。Java类中成员变量的修饰符,类型和默认值都可以在UML类图中体现出来。通用表示方法如下

可见性  名称:类型 [ = 默认值 ]

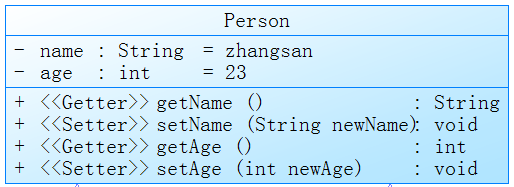

在Java类中可见性分为三类,分别是private,public 和protected,在类图中分别用符号-、+和#表示。通用表示方法中名称就成员变量的名字,类型就是成员变量的类型如String类型,int类型等,当然也可以是自定义类型。而后面的默认值是可选参数,如果我们没有给成员变量设置初始值,UML类图中就不显示,如上面Person类图,变量name,age没有设置初始值,如果此时我们给name和vaule分别设置默认值zhangsan,23。则UML类图如下

这里写图片描述

操作方法

可见性  名称(参数列表) [ : 返回类型]

类的操作方法通用表示方式如上,方法可见性和属性可见性是一致的,名称就是方法名,参数列表是可选像,可以是对个参数也是没有参数,若多个参数用英文逗号隔开,返回类型是一个可选项,表示方法的返回值类型,依赖于具体的编程语言,可以是基本数据类型,也可以是用户自定义类型,还可以是空类型(void),如果是构造方法,则无返回类型。

类之间的关系

在UML类图中类与类之间存在多种关系,如泛化(Generalization)关系,实现(Realization)关系,依赖(Dependence)关系,关联(Association)关系,聚合(Aggregation)关系, 组合(Composition)关系。

泛化(Generalization)关系

泛化关系也就是Java中的继承,类和类,接口和接口都可以是继承关系,父类又称作基类或超类,子类又称作派生类,类继承父类后可以实现父类的所以功能,并能拥有父类没有的功能。在UML中,泛化关系可以用带空心三角形的直线来表示;例如我们创建两个Java类Teachers和Students类如下代码

/***********************************************************************
 * Module:  Teachers.java
 * Author:  Code4Android
 * Purpose: Defines the Class Teachers
 ***********************************************************************/

import java.util.*;

/** @pdOid b54e2d34-d17e-4f2d-993d-563b8e007db4 */
public class Teachers extends Person {
   /** @pdOid 55b38630-1e30-449b-9cb7-f8ef9de59412 */
   private int tNumber;

   /** @pdOid f603d47d-a51f-4b0c-b10b-881842374f8a */
   public String teach() {
      // TODO: implement
      return "I am teaching";
   }

}


/***********************************************************************
 * Module:  Students.java
 * Author:  Code4Android
 * Purpose: Defines the Class Students
 ***********************************************************************/

import java.util.*;

/** @pdOid 6b8ac239-000e-46d3-8233-962a612c12bd */
public class Students extends Person {
   /** @pdOid 0c7627fd-fa78-4f60-a859-2b90274323e1 */
   private int sNumber;

   /** @pdOid 1f929347-b84a-4a54-9ca9-144de66c742b */
   public String study() {
      // TODO: implement
      return "I am learning";
   }

}

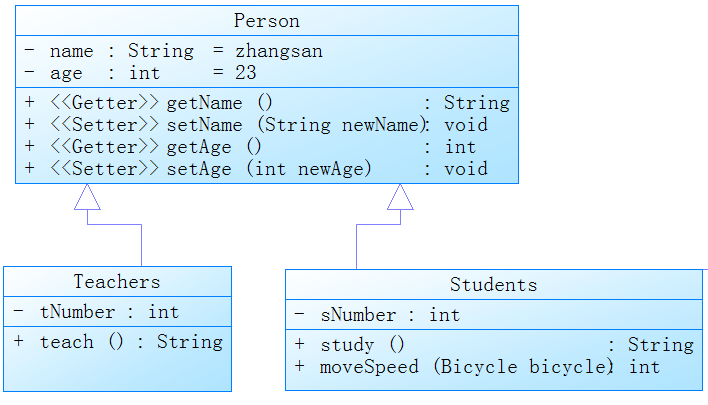

则UML类图如下

这里写图片描述

实现(Realization)关系

实现关系在java中就是一个类和接口之间的关系,接口中一般是没有成员变量,所有操作都是抽象的(abstract修饰),只有声明没有具体的实现,具体实现需在实现该接口的类中。在UML中用与类的表示法类似的方式表示接口,区别可在UML中类图中看出。如我们创建一个交通工具类接口IVehicle,并有一个形式速度方法声明travelSpeed,Java代码如下

/***********************************************************************
 * Module:  IVehicle.java
 * Author:  Code4Android
 * Purpose: Defines the Interface IVehicle
 ***********************************************************************/

import java.util.*;

/** @pdOid 7cbe9f91-a7d9-44b5-a743-280cbc464e61 */
public interface IVehicle {
   /** @pdOid 5e87ebbc-5647-4dc6-8c3c-d23857662584 */
   int travelSpeed();

}

对于交通工具,有很多种,不同交通工具都有一个速度,我们举两个例子,如HighSpeedRail(高铁,时速288KM)和Bicycle(自行车类时速20KM),则两个实现类代码为

/***********************************************************************
 * Module:  HighSpeedRail.java
 * Author:  Code4Android
 * Purpose: Defines the Class HighSpeedRail
 ***********************************************************************/

import java.util.*;

/** @pdOid 0ae31b48-07b0-4bcd-83ff-a8a7c7d94518 */
public class HighSpeedRail implements IVehicle {
   /** @pdOid a7693fd4-d6d4-4e93-a946-380f69011b13 */
   public int travelSpeed() {
      // TODO: implement
      return 288;
   }

}

/***********************************************************************
 * Module:  Bicycle.java
 * Author:  Code4Android
 * Purpose: Defines the Class Bicycle
 ***********************************************************************/

import java.util.*;

/** @pdOid c212a8c3-88db-48d8-a2a0-d381d2ee7f91 */
public class Bicycle implements IVehicle {
   /** @pdOid 9ac52769-7489-47b0-9079-4f63f84f1fde */
   public int travelSpeed() {
      // TODO: implement
      return 20;
   }

}

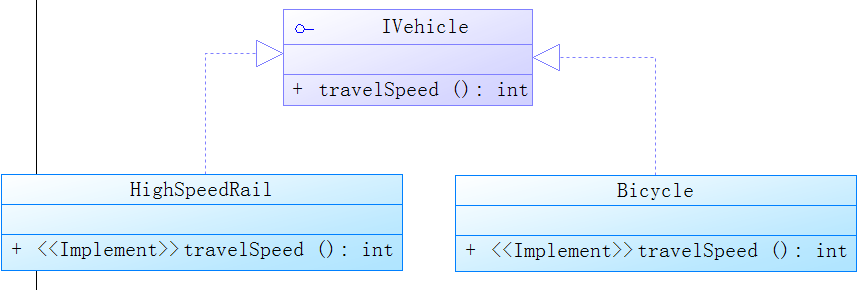

在UML中实现接口用虚线和带空心的三角形表示。则上面对应的UML类图如下

这里写图片描述

依赖(Dependence)关系

依赖关系是类与类之间最弱的关系,依赖可以简单的理解一个类使用了另一个类,这种使用关系具有临时性特征,但是一个类又会由于另一个类的改变而受到影响,例如在上面举的例子中,假如我们的Students类拥有一个Bicycle,那么要获取移动速度则需要使用Bicycle中获取速度的方法travelSpeed()方法。此时Students代码如下

/***********************************************************************
 * Module:  Students.java
 * Author:  Code4Android
 * Purpose: Defines the Class Students
 ***********************************************************************/

import java.util.*;

/** @pdOid 6b8ac239-000e-46d3-8233-962a612c12bd */
public class Students extends Person {
   /** @pdOid 0c7627fd-fa78-4f60-a859-2b90274323e1 */
   private int sNumber;

   /** @pdOid 1f929347-b84a-4a54-9ca9-144de66c742b */
   public String study() {
      return "I am learning";
   }

   /** @param bicycle
    * @pdOid 82bd76ff-f70c-4e25-bea5-8de19db4699c */
   public int moveSpeed(Bicycle bicycle) {
      return bicycle.travelSpeed();
   }

}

在UML中一栏用带箭头的虚线表示依赖,对应的UML类图如下

这里写图片描述

关联(Association)关系

关联关系表示一个类和另一类有联系,例如在上面的举例中每个Teachers都有个家庭住址与之对应,而此时Teacher和Address就形成了一对一的关联关系。如下

这里写图片描述

关联关系是一种包含关系,在UML中用一个带箭头的实线表示,箭头指向被包含类。在上图中你可能会发现在线上有1 ..1,这个是说明包含关系的。在UML类中有如下几种。

1..1 表示另一个类的一个对象只与该类的一个对象有关系

0..* 表示另一个类的一个对象与该类的零个或多个对象有关系

1..* 表示另一个类的一个对象与该类的一个或多个对象有关系

0..1 表示另一个类的一个对象没有或只与该类的一个对象有关系

* 任意多个对象关联

聚合(Aggregation)关系

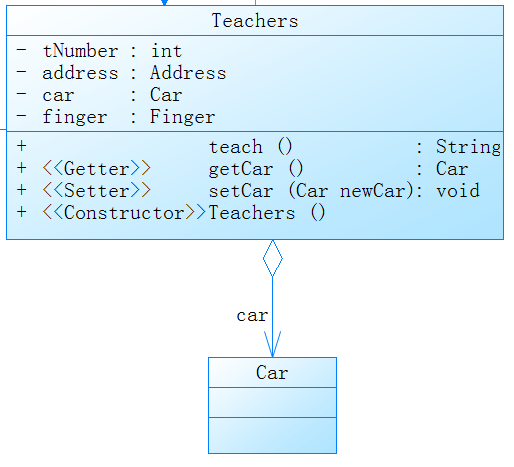

聚合关系是表示整体与部分的关系,但是部分可以脱离整体而存在。例如一个Teachers对象有一辆汽车Car,此时Car就是Teachers的一部分,但是Car可以脱离Teachers而存在。在UML类中聚合关系用带空心菱形的直线表示。
这里写图片描述

组合(Composition)关系

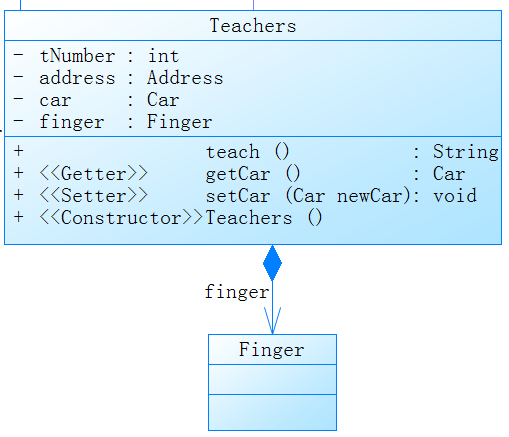

组合关系也是一种部分和整体的关系,但是部分存活周期受到整体的影响,若整体不存在则部分也将不存在。此时部分需在整体的构造方法中创建。在UML类中,组合关系用带实心菱形的直线表示。

这里写图片描述

在文章的最后,附上本篇文章所画的完整的UML类图。

这里写图片描述

到此,本篇文章真的结束了,若文章有不足或者错误的地方,欢迎指正,以防止给其他读者错误引导。最后感谢LoveLion的系列文章。
